Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ

Номер в ГРСИ РФ: 76780-19
Производитель / заявитель: АО "Промприбор", г.Ливны
Скачать
76780-19: Описание типа СИ Скачать 169.3 КБ
76780-19: Методика поверки МП 0742-1-2018 Скачать 3.5 MБ
Нет данных о поставщике
Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ предназначены для измерений, хранения и передачи единиц массы и объема жидкости.

Информация по Госреестру

Основные данные
Номер по Госреестру 76780-19
Наименование Установки поверочные средств измерений объема или массы сжиженных углеводородных газов
Модель УПМ-СГ
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 10.12.2024
Производитель / Заявитель

ОАО "Промприбор", г.Ливны

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 16
Найдено поверителей 2
Успешных поверок (СИ пригодно) 16 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

76780-19: Описание типа СИ Скачать 169.3 КБ
76780-19: Методика поверки МП 0742-1-2018 Скачать 3.5 MБ

Описание типа

Назначение

Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ предназначены для измерений, хранения и передачи единиц массы и объема жидкости.

Описание

Принцип действия установок поверочных средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ основан на весовом или объемном методах измерений количества сжиженных углеводородных газов.

Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ состоят из весоизмерительного устройства и (или) мерника эталонного 2-го разряда, термометров и манометров.

Весоизмерительные устройства установок поверочных средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ состоят из датчиков весоизмерительных тензорезисторных М (регистрационный номер № 53673-13) или датчиков весоизмерительных тензорезисторных Т (регистрационный номер №53838-13), преобразователя весоизмерительного ТВИ-024 с цифровым табло и металлического каркаса с опорами.

Мерники эталонные 2-го разряда состоят из герметичного сварного сосуда, мерной трубки или трубки с мерной линейкой, гидравлических линий для слива и налива жидкой и паровой фазы измеряемой среды, обратных клапанов, устройств заземления, клапанных блоков, с установленными на них манометрами и термометрами.

В качестве манометров применяются манометры показывающие ТМ или ТМТБ (регистрационный номер № 25913-08), манометры деформационные с трубчатой пружиной серии 2 (регистрационный номер № 55984-13), манометры избыточного давления МП-У (регистрационный номер № 10135-15). В качестве термометров применяются термометры биметаллические БТ (регистрационный номер № 26221-08), термометры манометрические 73, 74 (регистрационный номер № 54521-13), термометры биметаллические 46 ,48, 50, 52, 53, 54, 55 (регистрационный номер № 63048-16), термометры биметаллические показывающие (регистрационный номер № 46078-16). Для измерений давления и температуры применяются манометры и термометры с диапазонами измерений, соответствующими диапазонам давления и температуры измеряемой среды соответственно.

Установки поверочные средств измерений объема или массы сжиженных углеводородныхных газов УПМ-СГ имеют следующие модификации: М и МВТ, отличающиеся наличием весоизмерительного устройства и программного обеспечения. Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ модификации М имеют в своем составе мерник эталонный 2-го разряда, термометры и манометры. Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ модификации М выпускаются в передвижном и стационарном исполнении. Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ модификации МВТ имеют в своем составе весоизмерительное устройство с программным обеспечением, площадку для размещения гирь, мерник эталонный 2-го разряда термометры и манометры. Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ модификации МВТ выпускаются в стационарном исполнении .

Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ имеют следующие модели: 10, 25, 150, 500, 1000, отличающиеся диапазонами измерений объема и массы измеряемой среды.

В моделях 10, 25 модификации МВТ мерник эталонный 2-го разряда подвешен на датчике весоизмерительном тензорезисторном Т с помощью силопередающих элементов. В исполнениях 150, 500, 1000 модификации МВТ три датчика весоизмерительных М неподвижно закреплены на металлической каркасе, на них установлен мерник эталонный 2-го разряда.

Выставление установок поверочных средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ в вертикальное положение осуществляется по ампулам уровня или отвесу, установленных на мернике эталонном 2-го разряда, вращением винтов опор весоизмерительного устройства.

Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ маркируются следующим образом: УПМ-СГ Х/Y-Z, где X - модель (принимает значения 10; 25; 150; 500; 1000), Y - пределы допускаемой относительной погрешности установок при измерении объема (принимает значения 0,05; 0,1), Z - модификация (принимает значения М; МВТ).

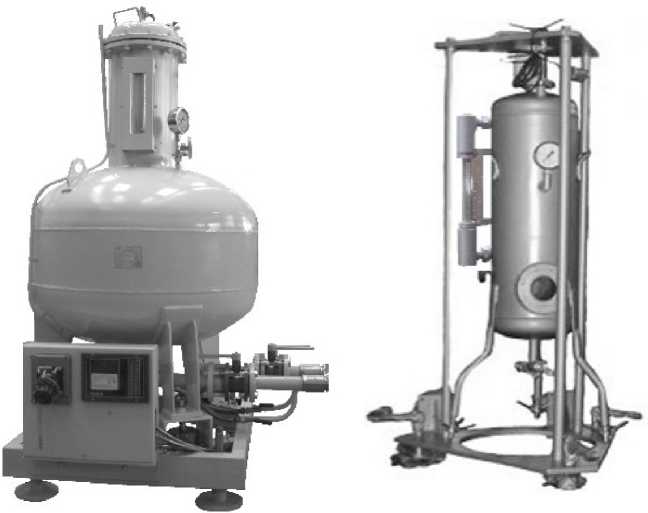

Общий вид установок поверочных средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ представлен на рисунке 1.

Рисунок 1 - Общий вид установок поверочных средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ

Пломбировка от несанкционированного доступа осуществляется нанесением знака поверки давлением на свинцовые пломбы, установленные на проволоках, пропущенных через отверстия в сливном кране, в кране отвода паровой фазы, в кране подачи жидкой фазы, в сбросных кранах на горловине и на крышке, в винте регулировки шкалы мерника из состава установки.

Схема пломбировки установок поверочных сжиженных углеводородных газов УПМ-СГ представлена на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки установок поверочных средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ

Программное обеспечение

Программное обеспечение является встроенным.

Программное обеспечение предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений, параметров функционирования и их вывода на устройства индикации.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки с помощью ввода пароля доступа.

Идентификационные данные программного обеспечения установок поверочных средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ТВИ-024

Номер версии (идентификационный номер ПО)

SC-307

Цифровой идентификатор ПО

_

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модель

10

25

150

500

1000

Наименьший предел взвешивания*, кг

5

5

50

125

500

Наибольший предел взвешивания*, кг

10

25

150

500

1000

Цена деления шкалы весового терминала*, кг

0,001

0,001

0,01

0,01

0,1

Номинальная вместимость мерника при 20 оС, дм3

10

25

150

500

1000

Цена деления шкалы мерника, дм3

0,005

0,0125

0,075

0,25

0,5

Продолжение таблицы 2

Наименование характеристики

Значение

Модель

10

25

150

500

1000

Диапазон шкалы мерника, дм3

от 9,5 до 10,5

от 24,5 до 25,5

от 148,5 до 151,5

от 495 до 505

от 990 до 1010

Пределы допускаемой относительной погрешности установок при измерении объема, %

±0,1

±0,05; ±0,1

Пределы допускаемой относительной погрешности установок при измерении массы*, %

±0,04

* Для установок УПМ-СГ модификации М

ВТ

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Модель

10

25

150

500

1000

Измеряемая среда

вода, сжиженные газы и другие низкокипящие жидкости не агрессивные к материалам установки

Температура измеряемой среды, оС

от -40 до +50

Давление измеряемой среды, МПа, не более

2,0

Параметры электрического питания*: - напряжение, В

- частота переменного тока, Гц

220 22 50±1

Потребляемая мощность, Вт*, не более

7

Габаритные размеры, мм, не более

- длина

- ширина

- высота

700

715

1440

700

715

1440

1135

1015

1565

1470

1580

2220

1445

1700

2720

Масса, кг, не более

30

60

180

550

670

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от -30 до +50 от 30 до 95 от 84 до 106

Средний срок службы, лет

Средняя наработка на отказ, ч

12

20000

* Для установок УПМ-СГ модификации МВТ

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе мерника, методом предусмотренном изготовителем и в верхнюю часть по центру титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Установка поверочная средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ

УПМ-СГ

1 шт.

Паспорт

_

1 экз.

Руководство по эксплуатации

1488.00.00.00.00РЭ

1 экз.

Методика поверки

МП 0742-1-2018

1 экз.

Комплект принадлежностей*

_

1 комп.

* - Поставляется в соответствии с заказом

Поверка

осуществляется по документу МП 0742-1-2018 «Инструкция. ГСИ. Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ. Методика поверки», утвержденному ФГУП «ВНИИР» 16.03.2018.

Основные средства поверки:

- рабочий эталон единицы массы 4-го разряда по ГОСТ 8.021-2015 с номинальными значениями от 0,5 до 1000 кг, являющимися гирями класса точности М1 по ГОСТ OIMLR 111-1;

- рабочий эталон единицы объема жидкости 1-го разряда в соответствии с частью 3 приказа № 256 от 07.02.2018 с номинальным значением 10 дм3 и (или) 100 дм3 (далее - эталон 1-го разряда);

- колбы стеклянные эталонные 1-го класса точности с номинальной вместимостью 0,05; 0,25; 0,5; 1 дм3 по ГОСТ 1770-74 «Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия»;

- термометр лабораторный электронный ЛТ-300 (регистрационный номер 61806-15) с пределами допускаемой основной абсолютной погрешности ±0,05 °С с диапазоном измерений температуры от плюс 10 до плюс 30 °С.

- измеритель влажности и температуры ИВТМ-7  (регистрационный номер

15500-12) с каналом измерения атмосферного давления. Диапазон измерений температуры от плюс 10 до плюс 30 °С с пределами допускаемой абсолютной погрешности по каналу температуры ±0,2 °С, диапазон измерений влажности от 30 до 90 % с пределами допускаемой основной абсолютной погрешности по каналу относительной влажности ±2 %, диапазон измерений давления от 84 до 106 кПа с пределами допускаемой абсолютной погрешности по каналу атмосферного давления ±0,5 кПа;

- рабочий эталон единицы плотности 1-го разряда по ГОСТ 8.024-2002 с диапазоном значений соответствующим плотности измеряемой среды и пределом абсолютной погрешности ±0,05 кг/м3;

- секундомер электронный «Интеграл C-01» (регистрационный номер 44154-16) с пределами допускаемой основной абсолютной погрешности измерений интервалов времени не более ± (9,61П0-6Пх+0,01), где Tx- значение измеренного интервала времени.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке установок поверочных средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ и на свинцовые (пластмассовые) пломбы, установленные в соответствии с рисунком 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы

ТУ 4381-202-05806720-2015 Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ. Технические условия
