Комплексы стационарные многоцелевые автоматической фотофиксации нарушений ЗЕБРА-2П

ALL-Pribors default picture
Номер в ГРСИ РФ: 76882-19
Производитель / заявитель: ЗАО "Ольвия", г.С.-Петербург
Скачать
76882-19: Описание типа СИ Скачать 0 байт
76882-19: Методика поверки 651-19-022 МП Скачать 3.5 MБ
Нет данных о поставщике
Комплексы стационарные многоцелевые автоматической фотофиксации нарушений ЗЕБРА-2П поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Информация по Госреестру

Основные данные
Номер по Госреестру 76882-19
Наименование Комплексы стационарные многоцелевые автоматической фотофиксации нарушений
Модель ЗЕБРА-2П
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) на 17 шт. с зав.№ 1607001…1607017
Производитель / Заявитель

ООО "ОЛЬВИЯ", г.С.-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 35
Найдено поверителей 2
Успешных поверок (СИ пригодно) 35 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

76882-19: Описание типа СИ Скачать 0 байт
76882-19: Методика поверки 651-19-022 МП Скачать 3.5 MБ

Описание типа

Назначение

Комплексы стационарные многоцелевые автоматической фотофиксации нарушений «ЗЕБРА-2П» (далее - комплексы) предназначены для измерений текущего времени, синхронизированного с национальной шкалой времени UTC(SU).

Описание

Принцип действия комплексов основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени UTC(SU), и записи текущего момента времени в сохраняемые фото- и видеокадры, формируемые комплексом.

Комплексы состоят из многофункциональной видеокамеры, обзорной видеокамеры, вычислительного модуля, блока питания, блока радиоканала и инфракрасного прожектора.

Многофункциональная видеокамера (далее - МВ) предназначена для осуществления фото-видеосъемки зоны контроля и автоматического формирования кадров с изображением транспортных средств крупным планом с внесением данных о дате, времени и другой служебной информации.

Обзорная видеокамера (далее - ОВ) предназначена для фото-видеосъемки зоны контроля.

Вычислительный модуль (далее - ВМ) предназначен для обработки полученной информации.

Блок питания (далее - БП) предназначен для обеспечения составных частей комплексов стабилизированным питанием от сети переменного тока, защиты от перенапряжения и обеспечения подключения комплексов к внешней информационной сети.

Блока радиоканала (далее - БР) предназначен для беспроводной связи между ВМ и внешней информационной сетью.

Инфракрасный прожектор (далее - ИК прожектор) предназначен для скрытой подсветки в условиях, когда естественного освещения недостаточно для работы видеокамер.

Правила установки комплексов определяется местом эксплуатации и изложены в руководстве по эксплуатации.

Общий вид составных частей комплексов, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа представлены на рисунках 1-6.

Рисунок 1 - Общий вид многофункциональной Рисунок 2 - Общий вид инфракрасного видеокамеры                               прожектора

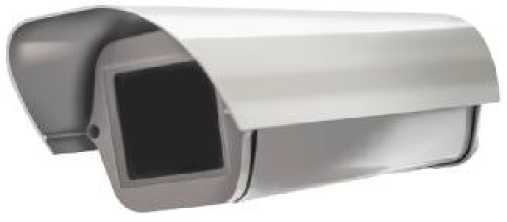

Рисунок 3 - Общий вид обзорной видеокамеры

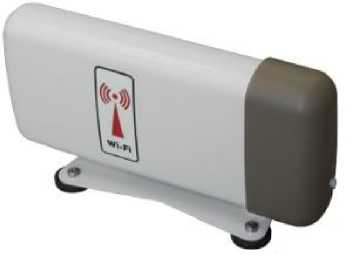

Рисунок 4 - Общий вид блока радиоканала

Место пломбировки от несанкционированного доступа

Место нанесения знака утверждения типа

Рисунок 5 - Общий вид вычислительного модуля

Рисунок 6 - Общий вид блока питания

Программное обеспечение

Комплексы работают под управлением специализированного программного обеспечения. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационное данные программного обеспечения

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

ПО «Зебра»

Номер версии (идентификационный номер ПО)

1.001

Цифровой идентификатор ПО

9437635d0ae6dc1332113ce0e382

Алгоритм вычисления контрольной суммы исполняемого кода

MD5

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности синхронизации текущего времени комплексов с национальной шкалой времени UTC(SU), с

±2

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более - вычислительный модуль

- высота

425

- ширина

315

- длина

150

- блок питания

- высота

360

- ширина

300

- длина

160

- многофункциональная видеокамера

- длина

360

- ширина

100

- высота

120

- обзорная видеокамера

- длина

360

- ширина

100

- высота

120

- ИК прожектор

- длина

320

- ширина

65

- высота

185

- блок радиоканала

- длина

270

- ширина

90

- высота

150

Масса, кг, не более

- вычислительный модуль

12

- блок питания

10

- многофункциональная видеокамера

2,5

- обзорная видеокамера

2,4

- ИК прожектор

4

- блок радиоканала

1,5

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +45

- относительная влажность при температуре 30 °С, %, не

более

98

- атмосферное давление, кПа

от 89 до 106,7

Питание от сети переменного тока:

напряжение, В

от 90 до 264

частота, Гц

от 47 до 63

Питание от сети постоянного тока, В

от 11 до 15

Потребляемая мощность, В •А, не более

150

Знак утверждения типа

наносится на корпус вычислительного модуля и блока питания в виде наклейки, а на титульные листы руководства по эксплуатации БКЮФ.402222.007РЭ и паспорта БКЮФ.402222.007ПС методом печати.

Комплектность

Таблица 4 - Комплектность комплексов

Наименование

Обозначение

Количество

Вычислительный модуль

1 шт.

Блок питания

1 шт.

Многофункциональная видеокамера

1 шт.

Обзорная видеокамера

1 шт.

ИК-прожектор

1 шт.

Блок радиоканала*

1 шт.

Установочный комплект

1 компл.

Комплект кабелей

1 компл.

Стандартное ПО (OC Linux, W7 x64, WS 2008, WS

*

2012)

1 шт.

Специализированное ПО «Зебра»

1 шт.

Паспорт

БКЮФ.402222.007ПС

1 экз.

Руководство по эксплуатации

БКЮФ.402222.007РЭ

1 экз.

Методика поверки

651-19-022 МП

1 экз.

_

- определяется заказчиком или проектом

Поверка

осуществляется по документу 651-19-022 МП «Комплексы стационарные многоцелевые автоматической фотофиксации нарушений «ЗЕБРА-2П». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 22.08.2019.

Основные средства поверки:

- источник первичный точного времени УКУС-ПИ 02ДМ (рег. № 60738-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация изготовителя
