Датчики оптической видимости ДОВ-02

Номер в ГРСИ РФ: 76900-19
Производитель / заявитель: ЗАО "Минимакс-94", г.Москва
Скачать
76900-19: Описание типа СИ Скачать 81.8 КБ
76900-19: Методика поверки МП 2540-0052-2019 Скачать 2 MБ
Нет данных о поставщике
Датчики оптической видимости ДОВ-02 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Датчики оптической видимости ДОВ-02 предназначены для автоматических измерений метеорологической оптической дальности (далее - МОД).

Информация по Госреестру

Основные данные
Номер по Госреестру 76900-19
Наименование Датчики оптической видимости
Модель ДОВ-02
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 10.12.2024
Производитель / Заявитель

АО "Минимакс-94", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 126
Найдено поверителей 1
Успешных поверок (СИ пригодно) 126 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 26.03.2024

Поверители

Скачать

76900-19: Описание типа СИ Скачать 81.8 КБ
76900-19: Методика поверки МП 2540-0052-2019 Скачать 2 MБ

Описание типа

Назначение

Датчики оптической видимости ДОВ-02 предназначены для автоматических измерений метеорологической оптической дальности (далее - МОД).

Описание

Принцип действия датчиков оптической видимости ДОВ-02 основан на измерении интенсивности рассеянного в атмосфере излучения. Интенсивность рассеянного излучения обратно пропорциональна МОД.

Конструктивно датчики оптической видимости ДОВ-02 построены по блочному принципу. В датчиках оптической видимости ДОВ-02 излучатель и приемник закреплены напротив друг друга так, чтобы их оптические оси находились в одной вертикальной плоскости и были направлены под углом 42 градуса к горизонтальной плоскости. Датчики оптической видимости ДОВ-02 крепятся на мачте с помощью кронштейна.

Датчики оптической видимости ДОВ-02 состоят из излучателя, приемника и измерительного контроллера.

Излучатель состоит из инфракрасного светодиода, стабилизатора интенсивности светодиода, схемы контроля и компенсации загрязненности окна.

Приемник представляет собой фотодиод с усилителем, оптическим фильтром, A/D конвертером, стабилизатором интенсивности фотодиода, контроллером, схемой контроля и компенсации загрязненности окна.

В излучателе и приемнике линзы защищены от осадков козырьками. Козырьки оборудованы встроенным обогревом. Интенсивность рассеянного излучения измеряется и преобразуется в данные МОД встроенным программным обеспечением. Далее данные передаются на обслуживающий терминал (персональный компьютер) или в линию связи.

Измерительный контроллер состоит из коммуникационной платы, вспомогательного оборудования. Измерительный контроллер имеет встроенное программное обеспечение «VS02», управляющее работой датчиков оптической видимости ДОВ-02.

Датчики оптической видимости ДОВ-02 работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией имеется последовательный интерфейс RS-485.

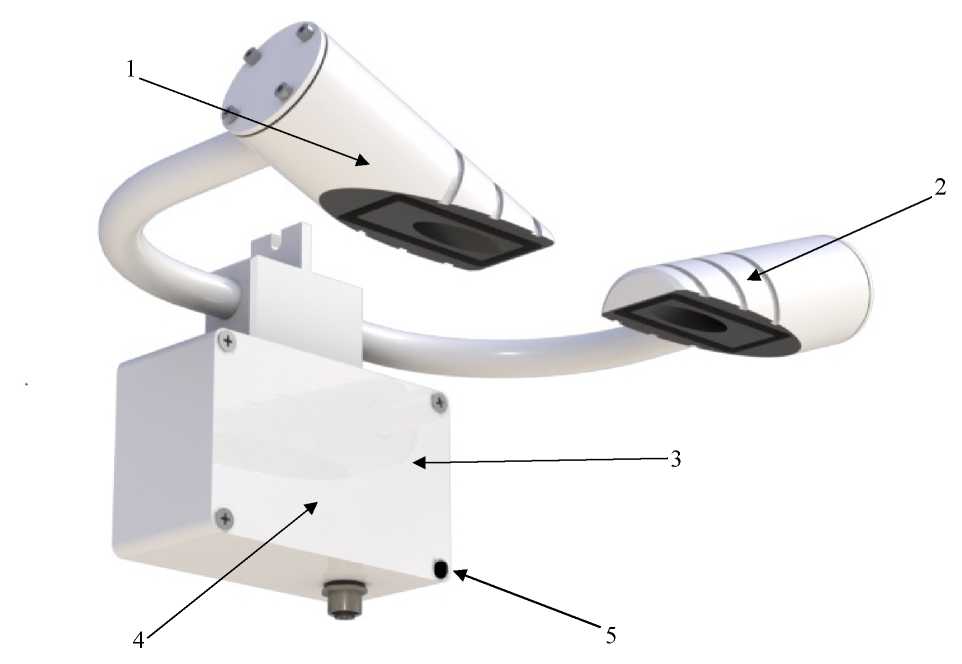

Общий вид датчиков оптической видимости ДОВ-02 и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

ломба

Рисунок 1 - Общий вид и схема пломбировки датчиков оптической видимости ДОВ-02

Программное обеспечение

Датчики оптической видимости ДОВ-02 имеют программное обеспечение (далее - ПО) «VS02», которое обеспечивает работу датчика, отображение и архивирование результатов измерений, проверку состояния и настройку датчика ДОВ-02. ПО «VS02» является полностью метрологически значимым.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

VS02

Номер версии (идентификационный номер) ПО

не ниже 1.1

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений метеорологической оптической дальности, м

от 10 до 10000

Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %

±10

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

-напряжение постоянного тока, В

12±1

Потребляемая мощность, В •А, не более

30

Габаритные размеры, мм, не более - высота

- ширина

- глубина

140

309

203

Масса, кг, не более

2,0

Условия эксплуатации:

- температура воздуха, °C

- относительная влажность воздуха, %

- атмосферное давление, гПа

от -50 до +60 от 0 до 100 от 800 до 1100

Средняя наработка на отказ, ч

25000

Срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист паспорта типографским методом и на корпус датчика ДОВ-02 в виде наклейки.

Комплектность

Таблица 4 - Комплектность датчика оптической видимости ДОВ-02

Наименование

Обозначение

Количество

Датчик оптической видимости

ДОВ-02

1 шт.

Монтажный комплект

-

1 шт.

Паспорт «Датчики оптической видимости ДОВ-02»

МРАШ.416313.001 ПС

1 экз.

Руководство по эксплуатации

«Датчики оптической видимости ДОВ-02»

МРАШ.416313.001 РЭ

1 экз.

Методика поверки

МП 2540-0052-2019

1 экз.

Поверка

осуществляется по документу МП 2540-0052-2019 «ГСИ. Датчики оптической видимости

ДОВ-02. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30.08.2019 года.

Основные средства поверки:

Рабочий эталон единицы метеорологической оптической дальности по локальной поверочной схеме, согласованной ФГУП «ВНИИМ им. Д.И.Менделеева» 16.10.2017 г., для средств измерений метеорологической оптической дальности в диапазоне от 10 до 50000 м, пределы допускаемой относительной погрешности ±5%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

Технические условия «Датчики оптической видимости ДОВ-02. МРАШ.416313.001»
