Преобразователи температурные многоканальные MTL830C

Номер в ГРСИ РФ: 76904-19
Производитель / заявитель: Фирма "Eaton Electric Ltd.", Великобритания
Скачать
76904-19: Описание типа СИ Скачать 128.1 КБ
76904-19: Методика поверки ИЦРМ-МП-155-19 Скачать 4.2 MБ
Нет данных о поставщике
Преобразователи температурные многоканальные MTL830C поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи температурные многоканальные MTL830C (далее по тексту -преобразователи) предназначены для измерений и преобразований входных сигналов, поступающих от термоэлектрических преобразователей, термопреобразователей сопротивления, милливольтовых устройств постоянного тока, в пропорциональный измеряемым величинам выходной цифровой сигнал на базе интерфейса RS485 с протоколом обмена Modbus.

Информация по Госреестру

Основные данные
Номер по Госреестру 76904-19
Наименование Преобразователи температурные многоканальные
Модель MTL830C
Страна-производитель СОЕДИНЕННОЕ КОРОЛЕВСТВО
Срок свидетельства (Или заводской номер) 10.12.2024
Производитель / Заявитель

Фирма "Eaton Electric Ltd.", Великобритания; Завод-изготовитель: "Relcom inc.", США

СОЕДИНЕННОЕ КОРОЛЕВСТВО

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 34
Найдено поверителей 3
Успешных поверок (СИ пригодно) 34 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

76904-19: Описание типа СИ Скачать 128.1 КБ
76904-19: Методика поверки ИЦРМ-МП-155-19 Скачать 4.2 MБ

Описание типа

Назначение

Преобразователи температурные многоканальные MTL830C (далее по тексту -преобразователи) предназначены для измерений и преобразований входных сигналов, поступающих от термоэлектрических преобразователей, термопреобразователей сопротивления, милливольтовых устройств постоянного тока, в пропорциональный измеряемым величинам выходной цифровой сигнал на базе интерфейса RS485 с протоколом обмена Modbus.

Описание

Принцип действия преобразователей основан на измерении и преобразовании унифицированного сигнала, поступающего от термоэлектрических преобразователей, термопреобразователей сопротивления, милливольтовых устройств постоянного тока, в цифровой код с помощью аналого-цифрового преобразователя (АЦП), с дальнейшей его обработкой микропроцессором.

Преобразователи включают в себя подключенные друг к другу с помощью двухпроводной магистрали мультиплексор-передатчик MTL831C или MTL831C-PS (далее - передатчик), приёмник MTL838C (далее - приёмник) и изолятор MTL5553, необходимый для магистральной шины передачи данных в том случае, когда передатчик располагается в опасной зоне (по заказу). Один или два передатчика устанавливаются на одной магистральной шине передачи данных на основе витой пары или пары проводов в многожильном искробезопасном кабеле с подключением к одному комплекту приёмника и обеспечивая до 32 мультиплексированных входов.

Передатчик предназначен для преобразований сигналов, поступающих от датчиков, в пропорциональный измеряемым величинам кодовый сигнал для передачи по двухпроводной магистрали на приёмник.

Приёмник, расположенный в безопасной зоне, предназначен для приема сигналов, передаваемых от передатчика через магистральную шину передачи данных. Приёмник обеспечивает выдачу последовательной передачи данных на базе интерфейса RS485 с протоколом обмена Modbus.

Конструктивно преобразователи выполнены в формованном поликарбонатном корпусе.

Преобразователи имеют возможность применения во взрывоопасных зонах, маркировка взрывозащиты для мультиплексора-передатчика MTL831C и

MTL831C-PS - 0 Ex ia IIC T6 Ga в соответствии с ГОСТ 31610.11-2014, ГОСТ 31610.02014, для изолятора MTL5553 - [Ex ia Ga] IIC T4 в соответствии с ГОСТ 31610.11-2014, ГОСТ 31610.0-2014.

Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

Нанесение знака поверки на преобразователи в обязательном порядке не предусмотрено.

Общий вид преобразователей приведен на рисунке 1.

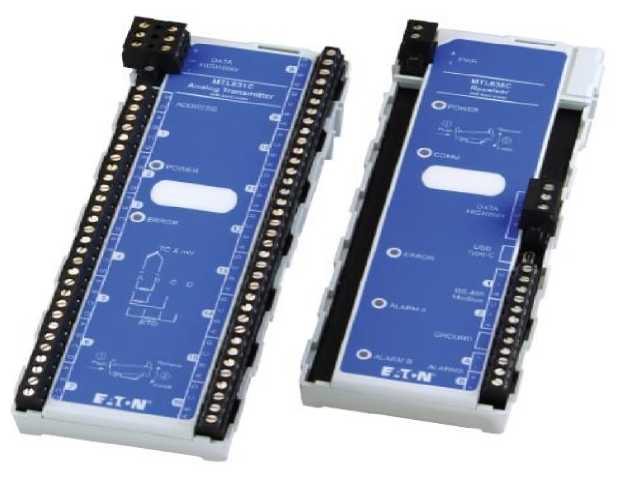

а) Мультиплексор-передатчик MTL831C

б) Приёмник MTL838C

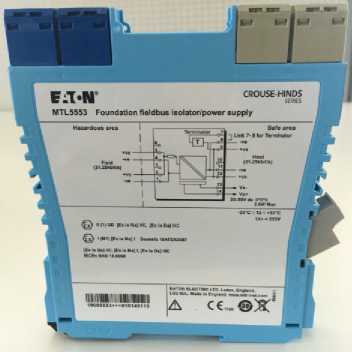

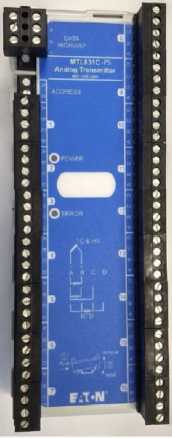

в) Изолятор MTL5553           г) Мультиплексор-передатчик MTL831C-PS

Рисунок 1 - Общий вид преобразователей

Пломбирование преобразователей не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) преобразователей состоит из встроенной и автономной части. Для функционирования преобразователей необходимо наличие встроенной части ПО. Метрологически значимой является только встроенная часть ПО.

Идентификационные данные встроенной части ПО преобразователей приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенной части ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование встроенного ПО

MTL83xC

Номер версии (идентификационный номер) ПО

не ниже А7.А6

Цифровой идентификатор программного обеспечения

-

Уровень защиты программного обеспечения «высокий» в соответствии с

Р.50.2.077-2014.

Идентификационные данные автономной части ПО преобразователей приведены в таблице 2.

Таблица 2 - Идентификационные данные автономной части ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование автономного ПО

MTL83xC

СоиНдигаЮг

Номер версии (идентификационный номер) ПО

не ниже 1.3.2.5

Цифровой идентификатор программного обеспечения

-

Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики преобразователей приведены в таблицах 3, 4.

Таблица 3 - Метрологические характеристики преобразователей

Наименование характеристики

Значение

Диапазон измерений входных сигналов и преобразований в температуру:

- от термопреобразователей сопротивления

- типа Pt100 по ГОСТ 6651-2009, °С

- типа Cu50 по ГОСТ 6651-2009, °С

- от термоэлектрических преобразователей:

- типа E по ГОСТ Р 8.585-2001, °С (мВ)

- типа J по ГОСТ Р 8.585-2001, °С (мВ)

- типа K по ГОСТ Р 8.585-2001, °С (мВ)

- типа N по ГОСТ Р 8.585-2001, °С (мВ)

- типа R по ГОСТ Р 8.585-2001, °С (мВ)

- типа T по ГОСТ Р 8.585-2001, °С (мВ)

- типа L по ГОСТ Р 8.585-2001, °С (мВ)

от -200 до +850 от -180 до +200

от -250 до +980 (от -9,718 до 74,869) от -210 до +770 (от -8,095 до 43,559) от -220 до +1370 (от -6,158 до 54,819) от -250 до +1300 (от -4,313 до 47,513) от -50 до +1760 (от -0,226 до 21,003) от -230 до +400 (от -6,007 до 20,872) от -200 до +800 (от -9,488 до 66,466)

Пределы допускаемой основной абсолютной погрешности измерений и преобразований температуры    от    термопреобразователей

сопротивления, °С

±0,001- D 1)

Пределы допускаемой основной приведенной (к диапазону   измерений   и  преобразований)

погрешности измерений и преобразований температуры      от     термоэлектрических

преобразователей, %

±0,1

Наименование характеристики

Значение

Пределы    допускаемой    дополнительной

абсолютной   погрешности   измерений   и

преобразований       температуры        от

термопреобразователей        сопротивления,

вызванной     изменением     температуры

окружающего воздуха в пределах рабочих условий на 1 °С, °С

± 0,00001 • T 2)

Пределы    допускаемой    дополнительной

приведенной  (к  диапазону  измерений  и

преобразований) погрешности измерений и преобразований       температуры        от

термоэлектрических         преобразователей,

вызванной     изменением     температуры

окружающего воздуха в пределах рабочих условий на 1 °С, %

±0,0008

Пределы допускаемой абсолютной погрешности компенсации температуры холодного спая, °С

±1,0

Диапазон измерений и преобразований напряжения постоянного тока от милливольтовых устройств постоянного тока, мВ

от -60 до +60

Пределы допускаемой основной абсолютной погрешности измерений и преобразований напряжения     постоянного     тока     от

милливольтовых    устройств    постоянного

тока, мВ

± [(0,00045^ U 3) или 20 мкВ) 4)

Пределы    допускаемой    дополнительной

абсолютной   погрешности   измерений   и

преобразований напряжения постоянного тока от милливольтовых устройств постоянного тока, вызванной     изменением     температуры

окружающего воздуха в пределах рабочих условий на 1 °С, мВ

± 0,000008^ U 3)

1) D - диапазон измерений и преобразований.

2) T - измеренное значение температуры.

3) U - измеренное значение напряжения постоянного тока.

4) В зависимости от того, что больше.

Таблица 4 - Технические характеристики преобразователей

Наименование характеристики

Значение

Параметры сети питания постоянного тока: - напряжение постоянного тока, В

от 19 до 30

Габаритные размеры (длина^ширина^глубина), мм, не более - передатчик - приёмник - изолятор

188,4x74,5x49,5

188,4x69,1x48,0

118,8x109,8x15,8

Масса, кг, не более: - передатчик - приёмник - изолятор

0,50

0,19

0,15

Нормальные условия измерений:

- температура окружающего воздуха, °С - относительная влажность воздуха, %

+15 до +25 от 30 до 80

Рабочие условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха при температуре +20 °С, % не более

от -40 до +70

95

Маркировка взрывозащиты в соответствии с ГОСТ 31610.11-2014, ГОСТ 31610.0-2014

- для мультиплексора-передатчика MTL831C или MTL831C-PS

- для изолятора MTL5553

0 Ex ia IIC T6 Ga [Ex ia Ga] IIC T4

Средняя наработка на отказ, ч

514736

Средний срок службы, лет

10

Знак утверждения типа

наносится на наклейку, размещенную на панелях мультиплексора-передатчика MTL831C или MTL831C-PS, приёмника MTL838C и изолятора MTL5553, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность преобразователей представлена в таблице 5.

Таблица 5 - Комплектность преобразователей

Наименование

Обозначение

Количество

Преобразователь            температурный

многоканальный MTL830C, в составе:

- мультиплексор-передатчик MTL831C или

MTL831C-PS

- приемник MTL838C

- изолятор MTL5553 *)

- программный конфигуратор MTL83xC PC software

---

-

до 2 шт.

1 шт.

1 шт.

1 шт.

Методика поверки

ИЦРМ-МП-155/1-21

1 экз.

Руководство по эксплуатации

-

1 экз.

Монтажные приспособления )

-

1 компл.

*) Поставляется по заказу

Сведения о методах измерений

приведены в разделе «Методы измерений» руководства по эксплуатации.

Нормативные документы

температурным многоканальным MTL830C

ГОСТ Р 52931-2008 «Приборы контроля процессов. Общие технические условия»

ГОСТ 26.011-80 «Средства измерений и

и регулирования технологических

автоматизации. Сигналы тока и

напряжения электрические непрерывные входные и выходные»
