Плиты поверочные и разметочные

Номер в ГРСИ РФ: 76927-19
Категория: Плиты поверочные
Производитель / заявитель: ООО НПП "Челябинский инструментальный завод", г.Челябинск
Поставщик:
Нет данных
Плиты поверочные и разметочные поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Плиты поверочные и разметочные (далее по тексту - плиты) предназначены для измерений отклонений от прямолинейности и плоскостности, использования в качестве образца плоской поверхности (установочной поверхности) при сборке, измерениях деталей и проведении поверки средств измерений в условиях цехов и лабораторий машиностроительного комплекса.

Скачать

76927-19: Описание типа СИ Скачать 102.5 КБ

Информация по Госреестру

Основные данные
Номер по Госреестру 76927-19
Наименование Плиты поверочные и разметочные
Межповерочный интервал / Периодичность поверки 2 года; 1 год - для эталонных плит
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 23.12.2024
Производитель / Заявитель

ООО НПП "Челябинский инструментальный завод", г.Челябинск

РОССИЯ

Назначение

Плиты поверочные и разметочные (далее по тексту - плиты) предназначены для измерений отклонений от прямолинейности и плоскостности, использования в качестве образца плоской поверхности (установочной поверхности) при сборке, измерениях деталей и проведении поверки средств измерений в условиях цехов и лабораторий машиностроительного комплекса.

Описание

Принцип действия плит основан на сравнении просвета между рабочей поверхностью плиты и контролируемой плоскости деталей или каких-либо поверхностей с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине при измерении отклонения от прямолинейности, и на методе «пятен на краску» при контроле неплоскостности деталей.

Плиты изготавливают из отборного мелкозернистого твердого гранита или чугуна. У плит размерами 630*400 мм и менее имеются три опорные точки, а у плит размерами свыше 630*400 мм - не менее пяти опорных точек. Опоры плит размерами 1000*630 мм и более -регулируемые.

Плиты выпускаются в следующих исполнениях:

1    - чугунные плиты с ручной шабровкой рабочих поверхностей;

2    - чугунные плиты с механически обработанными рабочими поверхностями;

3    - гранитные плиты без бортовых захватов, с нормированными допусками перпендикулярности боковых поверхностей к рабочей поверхности и взаимной перпендикулярности боковых поверхностей.

Плиты выпускаются под товарным знаком    Товарный знак наносится

на маркировочную табличку краской или методом лазерной маркировки, на паспорт типографским способом.

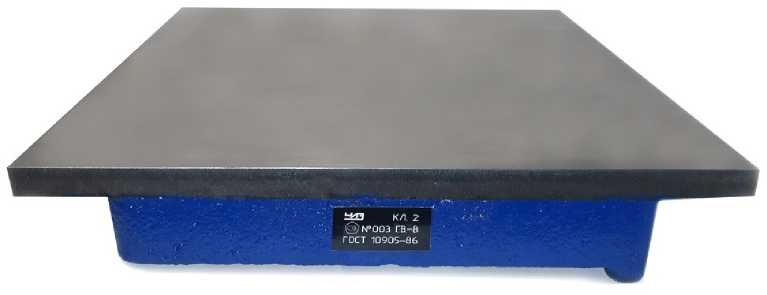

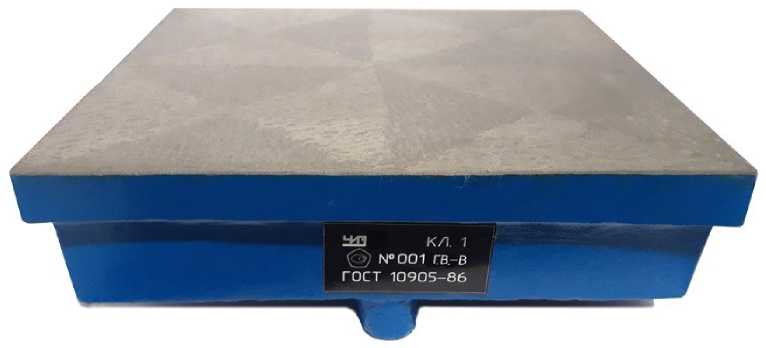

Общий вид плит представлен на рисунках 1-3.

Пломбирование плит не предусмотрено.

Г

Программное обеспечение

отсутствует.

Таблица 1 - Основные размеры и классы точности

Размер плиты, мм

Исполнение

Класс точности

250x250

1

0; 1

2

1; 2; 3

3

0

400x400

1

0; 1

2

1; 2; 3

3

0

630x400

1

0; 1

2

1; 2; 3

3

0

1000x630

1

0; 1

2

1; 2; 3

3

0

1600x1000

1

0; 1

2

1; 2; 3

3

0

2000x1000

1

0; 1

2

1; 2; 3

3

0

2500x1600

1

0; 1

2

1; 2; 3

3

0

Таблица 2 - Допуск плоскостности рабочих поверхностей

Размер плиты, мм

Допуск плоскостности* для классов точности, мкм

0

1

2

3

250x250

4

8

16

30

400x400

6

12

25

50

630x400

8

16

30

60

1000x630

10

20

40

80

1600x1000

12

25

50

100

2000x1000

16

30

60

120

2500x1600

16

30

60

120

Примечание - Допуск плоскостности не устанавливается у чугунных плит на расстоянии до 5 мм от краев плит размерами 630x400 мм и не менее 10 мм от краев плит размерами свыше 630x400 мм, у гранитных плит на расстоянии 10 мм от краев плит размерами 630x400 мм и до 20 мм от краев плит размерами свыше 630x400 мм.

(исполнение 2) и г

ранитных (исполнение 3) плит

Размер плиты,

Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более

мм

0

1

2

3

250x250

0,32

0,63

1,25

1,25

400x400

0,32

0,63

1,25

1,25

630x400

0,32

0,63

1,25

1,25

1000x630

0,32

1,25

1,25

1,25

1600x1000

0,32

1,25

1,25

1,25

2000x1000

0,32

1,25

1,25

1,25

2500x1600

0,32

1,25

1,25

1,25

Таблица 4 - Габаритные размеры и масса

Размер плиты, мм

Габаритные размеры, мм, не более

Масса, кг, не более

длина

ширина

высота

250x250

250

250

60

14

400x400

400

400

90

38

630x400

630

400

105

65

1000x630

1000

630

180

280

1600x1000

1600

1000

230

870

2000x1000

2000

1000

260

1100

2500x1600

2500

1600

380

4200

Таблица 5 - Общие технические условия

Наименование характеристики

Значение

Число пятен* в квадрате со стороной 25 мм у шаброванных плит, не менее:

-    для плит класса точности 0

-    для плит класса точности 1

25

20

Разность количества пятен в любых двух квадратах со стороной 25 мм, не более

5

Допуск перпендикулярности боковых поверхностей к рабочей поверхности боковых поверхностей между собой, степень точности по ГОСТ 24643-81

12

Параметр шероховатости Ra по ГОСТ 2789-73 боковых поверхностей плит, мкм, не более:

-    исполнений 1 и 2

-    исполнения 3

5,0

2,5

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    для плит класса точности 0 и 1

-    для плит класса точности 2 и 3

-    относительная влажность окружающего воздуха, %, не более

от +16 до +24 от +14 до +26 80

Условия хранения:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %, не более

от +5 до +40 80

Средний срок службы, лет

10

Примечание - Число пятен не устанавливается у чугунных плит на расстоянии до 5 мм от краев плит размерами 630x400 мм и не менее 10 мм от краев плит размерами свыше 630x400 мм, у гранитных плит на расстоянии 10 мм от краев плит размерами 630x400 мм и до 20 мм от краев плит размерами свыше 630x400 мм.

Знак утверждения типа

наносится на маркировочную табличку краской или методом лазерной маркировки, на паспорт типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Количество

Плита

1 шт.

Ручки (для плит размерами от 250x250 до 630x400 включ.)

1 комплект

Опоры регулируемые (для плит размерами 1000x630 мм и более)

1 комплект

Крышка или транспортная упаковка

1 шт.

Паспорт

1 экз.

Поверка

осуществляется по документу МИ 2007-89 «ГСИ. Плиты поверочные и разметочные. Методика поверки.

Основное средство поверки - уровень электронный М-050-03 (рег. №40611-09). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к плитам поверочным и разметочным

Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности, утвержденная приказом Росстандарта №1045 от 28.05.2018 г.

ГОСТ 10905-86 Плиты поверочные и разметочные. Технические условия МИ 2007-89 ГСИ. Плиты поверочные и разметочные. Методика поверки
