Аппараты испытания жидких диэлектриков АВИМ
| Номер в ГРСИ РФ: | 76940-19 |
|---|---|
| Производитель / заявитель: | ООО "ПК "Высоковольтные технологии", г.Волгоград |
Аппараты испытания жидких диэлектриков АВИМ (далее - аппараты) предназначены для измерений напряжения переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76940-19 |
| Действует | по 23.12.2029 |
| Наименование | Аппараты испытания жидких диэлектриков |
| Модель | АВИМ |
| Приказы |
№1900 от
04.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 42b2dc8f-8eef-5d2f-b9cc-d42de5848fe7 |
Производитель / Заявитель
ООО «ПК «Высоковольтные технологии», РОССИЯ, 400066, Волгоградская обл., г.о. город-герой Волгоград, г. Волгоград, ул. им. Рокоссовского, д. 1Д, каб.1
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 126 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
76940-19: Описание типа
2024-76940-19.pdf
Файл устарел
|
Скачать | 243.3 КБ | |
|
76940-19: Методика поверки
2019-mp76940-19.pdf
Файл устарел
|
Скачать | 1.7 MБ | |
|
76940-19: Описание типа
2024-76940-19-1.pdf
|
Скачать | 243.3 КБ | |
|
76940-19: Описание типа
2025-76940-19.pdf
|
Скачать | 160 КБ | |
|
76940-19: Методика поверки
2019-mp76940-19-1.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Аппараты испытания жидких диэлектриков АВИМ (далее - аппараты) предназначены для измерений напряжения переменного тока промышленной частоты.
Описание
Принцип действия аппаратов основан на преобразовании напряжения питания в высокое напряжение переменного тока с помощью высоковольтного трансформатора.
Аппарат состоит из единого блока и представляет собой переносной прибор.
Измерение выходного дифференциального напряжения осуществляется с помощью АЦП, подключенного через делители напряжения непосредственно к высоковольтным выводам аппарата. Измеренное напряжение отображается на жидкокристаллическом дисплее.
Аппараты предназначены для испытания образцов электроизоляционных жидких материалов на пробой в автоматическом режиме. В процессе испытания и после него на дисплее отображается следующая информация: время, оставшееся до включения следующей подачи высокого напряжения, напряжения пробоя образца для каждого предыдущего измерения из серии, среднее значение напряжения пробоя, среднеквадратическое отклонение результатов измерений, коэффициент вариации, а также параметры испытания.
Образец с электроизоляционной жидкостью помещается в испытательную ёмкость объёмом 300 мл. Перемешивание образца осуществляется с помощью магнитной мешалки, которая помещается на дно измерительной ёмкости. Зона высоковольтных электродов защищена крышкой со стеклянным окном и блокировочным контактом, исключающими попадание оператора под высокое напряжение. Боковые поверхности корпуса снабжены вентиляционными отверстиями. Для исключения изменений, возникающих в образце вследствие образования высоковольтной дуги при пробое, аппарат имеет малое время отключения при пробое - не более 100 мкс.
Рабочее положение аппарата - горизонтальное.
Аппараты выпускаются в следующих модификациях АВИМ-65, АВИМ-65П, АВИМ-90, АВИМ-90П, которые отличаются максимальным выходным напряжением переменного тока, а также так же наличием печатающего устройства (модификации с буквой «П»).
Аппараты предназначены для проведения испытаний на пробой жидких диэлектриков по ГОСТ 6581-75.
Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведены на рисунке 1.

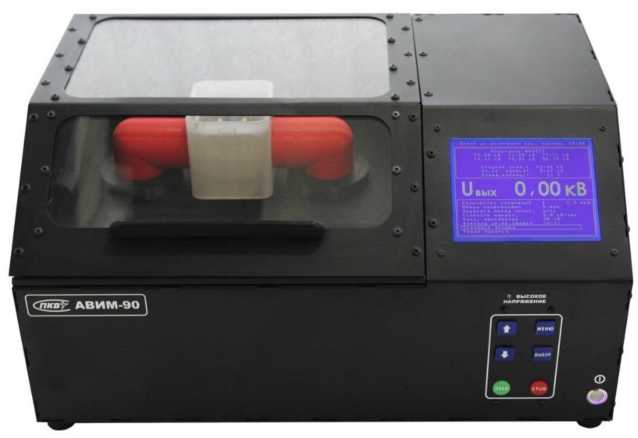

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа
Место пломбировки
Программное обеспечение
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных измерений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
83A043CEEADAFF1897931C7D77DF4EEE |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.00 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока промышленной частоты, кВ - для модификаций АВИМ-65, АВИМ-65П - для модификаций АВИМ-90, АВИМ-90П |
от 5 до 70 от 5 до 90 |
|
Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока промышленной частоты, % |
±3,0 |
|
Нормальные условия применения: - температура окружающей среды, оС - относительная влажность, % - атмосферное давление, кПа |
от +15 до +35 от 10 до 80 от 84 до 106 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжения переменного тока, В - частота переменного тока, Гц |
220±22 50 |
|
Габаритные размеры средства измерений, мм, не более - высота х ширина х длина |
255 х 340 х 500 |
|
Масса, кг, не более |
27 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
5 7000 |
Знак утверждения типа
наносится на переднюю панель аппарата и титульный лист паспорта.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модификация АВИМ-65 | ||
|
Аппараты испытания жидких диэлектриков |
АВИМ-65 |
1 шт. |
|
Паспорт |
ПКАВ.422199.007-01 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Модификация АВИМ-65П | ||
|
Аппараты испытания жидких диэлектриков |
АВИМ-65П |
1 шт. |
|
Паспорт |
ПКАВ.422199.007-03 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Модификация АВИМ-90 | ||
|
Аппараты испытания жидких диэлектриков |
АВИМ-90 |
1 шт. |
|
Паспорт |
ПКАВ.422199.007 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Модификация АВИМ-90П | ||
|
Аппараты испытания жидких диэлектриков |
АВИМ-90П |
1 шт. |
|
Паспорт |
ПКАВ.422199.007-02 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
ТУ 4221-007-22378101-2019 Аппараты испытания жидких диэлектриков АВИМ. Технические условия
