Счетчики электрической энергии однофазные электронные ПУЛЬСАР 1
| Номер в ГРСИ РФ: | 76979-19 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО НПП "Тепловодохран", г.Рязань |
Счётчики электрической энергии однофазные электронные ПУЛЬСАР 1 (далее - счётчики) предназначены для измерения и учета в одно- или многотарифном режиме активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, измерений показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30-2013 в однофазных двухпроводных электрических сетях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76979-19 |
| Наименование | Счетчики электрической энергии однофазные электронные |
| Модель | ПУЛЬСАР 1 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 23.12.2024 |
Производитель / Заявитель
ООО НПП "Тепловодохран", г.Рязань
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 16 лет |
| Зарегистрировано поверок | 489374 |
| Найдено поверителей | 12 |
| Успешных поверок (СИ пригодно) | 489372 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0%) |
| Актуальность информации | 24.11.2024 |
Поверители
Скачать
| 76979-19: Описание типа СИ | Скачать | 177.2 КБ | |
| 76979-19: Методика поверки ЮТЛИ.422821.001 МП | Скачать | 8.5 MБ |
Описание типа
Назначение
Счётчики электрической энергии однофазные электронные ПУЛЬСАР 1 (далее -счётчики) предназначены для измерения и учета в одно- или многотарифном режиме активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, измерений показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30-2013 в однофазных двухпроводных электрических сетях переменного тока частотой 50 Гц и активной, реактивной и полной электрической мощности.
Описание
Принцип действия счётчиков основан на измерении входных сигналов напряжения и силы переменного тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.
Счётчики могут быть использованы автономно или в составе автоматизированных систем контроля и учета электроэнергии (далее - АСКУЭ) (для счетчиков с цифровым интерфейсом).
Счётчики построены на базе цифрового сигнального процессора (DSP) со встроенным аналого-цифровым преобразователем, который производит преобразование сигналов, поступающих на его входы от датчиков тока и напряжения в цифровой код. В качестве датчика тока используется шунт, имеющий незначительную линейную погрешность и токовый трансформатор (для счетчиков с двумя каналами измерения тока), а в качестве датчика напряжения - резистивный делитель, включенный в параллельную цепь счётчика.
Счётчики выпускаются в двух исполнениях в зависимости от установки:
- в корпусе для установки внутри помещений (либо в местах, имеющих дополнительную защиту от влияния окружающей среды) с вариантом установки на дин-рейку или с универсальным креплением;
- в корпусе для наружной установки (устанавливаются на опору линии электропередачи или на отводящих к потребителю силовых проводах) - корпус сплит (с раздельной архитектурой).
В счётчиках с жидкокристаллическим индикатором (далее - ЖКИ) для хранения измеренных величин имеется энергонезависимая память. Выбор отображаемой информации на ЖКИ осуществляется при помощи кнопки или автоматически по кольцу через заданное пользователем время.
Возможны следующие варианты модификации счётчиков:
- ПУЛЬСАР 1хх - однотарифный счётчик с ЖКИ или с электромеханическим индикатором с шести- или семиразрядным суммирующим устройством;
- ПУЛЬСАР 1Тхх - многотарифный или многофункциональный счётчик с ЖКИ и цифровыми интерфейсами;
Примечание - где хх «ш» - для счетчиков с одним каналом измерения тока, «тш» - для счетчиков с двумя каналами измерения тока.
Счётчики с двумя каналами измерения тока сравнивают значения активных энергий, проходящих по каналам «фазы» и каналу «нейтрали». Если значение активной энергии по каналу «нейтрали» оказывается выше, чем по каналу «фазы» более чем на величину гистерезиса, то базовым принимается канал «нейтрали». В этом случае суммирование энергии ведется по данному каналу.
Счётчики имеют следующие модификации для учета активной и реактивной энергии:
- «1» - учет потребленной активной энергии по модулю (независимо от
направления) с классом точности 1;
- «1/1К» - учет активной энергии по модулю (независимо от направления) с
классом точности 1 и реактивной энергии в квадрантах Q1 и Q4 с классом точности 1;
- «1/2К» - учет активной энергии по модулю (независимо от направления) с
классом точности 1 и реактивной энергии в квадрантах Q1 и Q4 с классом точности 2;
- «1/1Д» - учет потребленной и выданной активной энергии с классом точности 1 и
реактивной энергии в квадрантах Q1, Q2, Q3 и Q4 с классом точности 1;
- «1/2Д» - учет потребленной и выданной активной энергии с классом точности 1 и
реактивной энергии в квадрантах Q1, Q2, Q3 и Q4 с классом точности 2.
Учет энергии в многотарифных и многофункциональных счетчиках обеспечивается по четырем тарифам, различным для рабочих, субботних, воскресных и праздничных дней, в двенадцати сезонах.
Переключение тарифов производится внутренними часами реального времени. Ход часов при отсутствии питания обеспечивается с помощью встроенной литиевой батареи в течение 16 лет. Часы реального времени имеют внутреннюю термокоррекцию.
Счётчики имеют различные варианты цифровых интерфейсов. С помощью цифровых интерфейсов можно получать информацию об измеренных величинах, как в реальном времени, так и об архивных параметрах, хранящихся в базе данных счётчиков. Возможны следующие виды интерфейсов:
- «0» - без интерфейса;
- «1» - RS-485;
- «2» - M-Bus;
- «3» - радиоканал LoRa;
- «4» - PLC;
- «5» - оптопорт;
- «6» - GSM/GPRS;
- «7» - NB-IoT;
- «8» - Ethernet;
- «9» - Пульсар IoT;
- «А» - PLC/RF.
В зависимости от модификации многотарифные и многофункциональные счётчики ведут базу данных разного состава и объема:
- журнал параметров сети;
- часовой, суточный и месячный архивы по активной и реактивной энергии;
- профиль мощности с переменным временем интегрирования;
- журнал событий;
- журнал качества сети.
В зависимости от модификаций счётчики могут измерять следующие параметры электрической энергии:
- активная (реактивная) электроэнергия;
- действующее значение силы переменного тока в канале «фазы» и канале «нейтрали»;
- действующее значение напряжения переменного тока;
- активная, реактивная и полная мгновенная мощность по каналу «фазы» и по каналу «нейтрали»;
- коэффициент мощности (cos ф) по каналу «фазы» и по каналу «нейтрали»;
- значение частоты переменного тока.
В счётчиках имеются один или два оптических испытательных выхода. Испытательный выход может работать в одном из режимов:
- телеметрический выход активной энергии. Данный режим устанавливается после включения питания;
- поверочный выход активной энергии;
- телеметрический выход реактивной энергии (только для счётчиков с измерением реактивной энергии);
- поверочный выход реактивной энергии (только для счётчиков с измерением реактивной энергии);
- выход частоты 512 Гц для проверки точности хода часов (только для многотарифных счетчиков).
Переключение между режимами производится по интерфейсу с помощью программы-конфигуратора.
Конструкция предусматривает возможность пломбирования корпуса счётчика навесными пломбами после его поверки. Кроме того, защита счётчика обеспечивается несколькими уровнями паролей для разделения доступа к параметрам и данным, хранящимся в счётчиках, электронной пломбой вскрытия счётчиков и датчиком магнитного поля.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода, состоящего из арабских цифр.

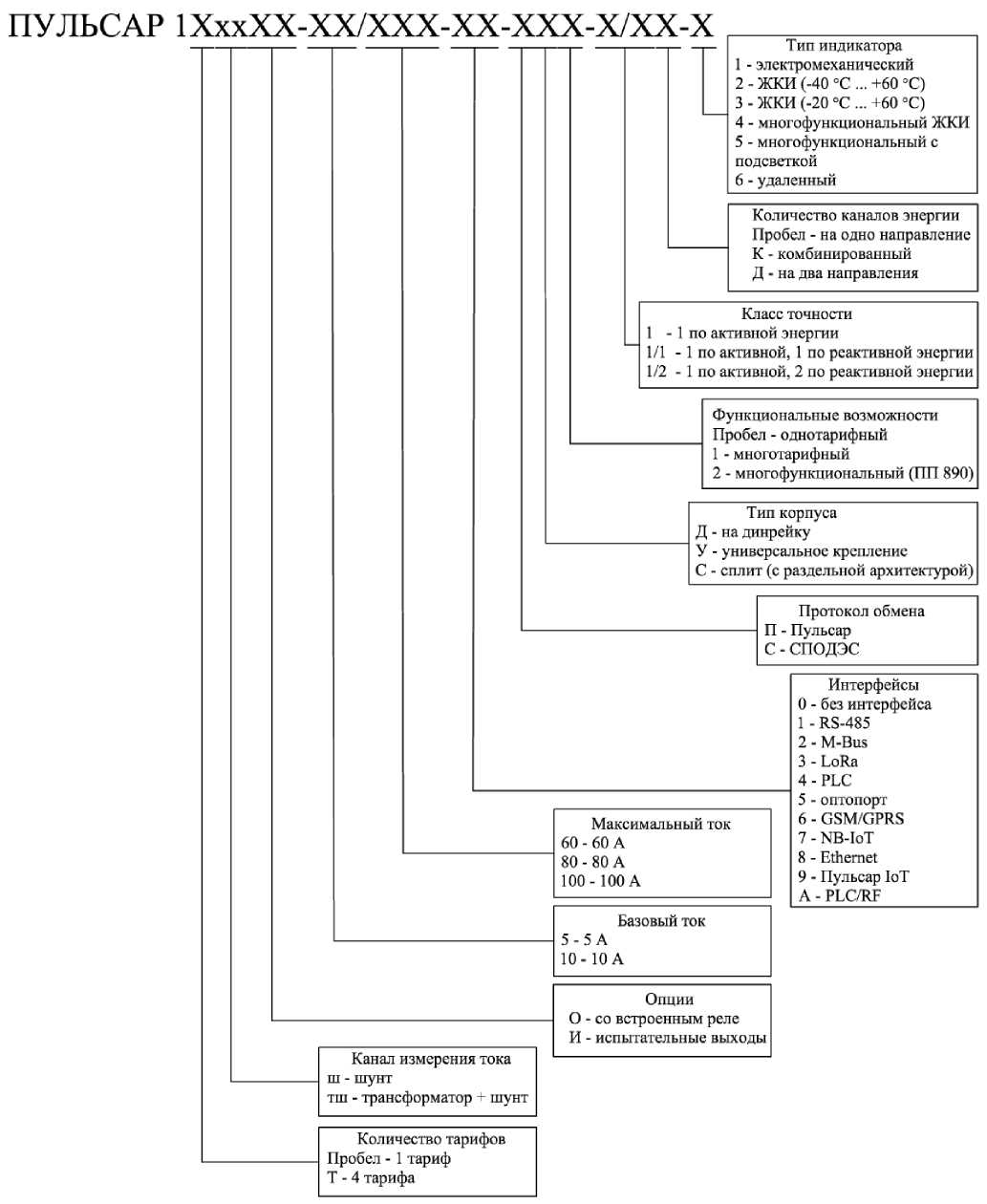

Структура условного обозначения счётчиков приведена на рисунке 1.
Рисунок 1 - Структура условного обозначения счётчиков
Общий вид счётчиков с указанием мест пломбирования, места нанесения знака утверждения типа, места нанесения заводского номера, места нанесения знака поверки представлен на рисунке 2.
1

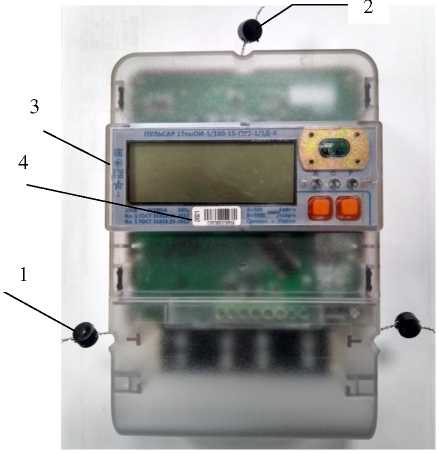

а) Счётчик в корпусе с установкой на дин-рейку
ГОСТ 31919^23-2012 B=10.00i
ERE

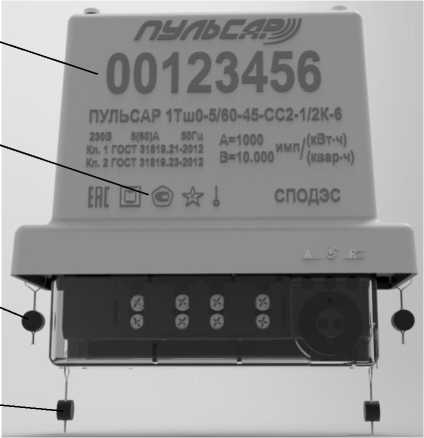

б) Счётчик в корпусе с универсальным креплением
в) Счётчик в корпусе сплит (с раздельной архитектурой)
1. Место пломбирования от несанкционированного доступа
2. Место нанесения знака поверки
3. Место нанесения знака утверждения типа
4. Место нанесения заводского номера
Рисунок 2 - Общий вид и схемы пломбировки счётчиков, места нанесения знака утверждения типа, места нанесения заводского номера, места нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее - ПО) счётчиков состоит из встроенного и внешнего.
Встроенное ПО записывается в энергонезависимую память на стадии производства.
Встроенное ПО является метрологически значимым.
Влияние ПО на точность показаний счётчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 2.
Для настройки и поверки счётчиков предусмотрено внешнее ПО «DeviceAdjuster.exe». Данное ПО не является метрологически значимым.
Идентификационные данные встроенного ПО, установленного в счётчиках, приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификаци онные данные (признаки) |
Значение | ||||||||
|
ПУЛЬСАР 1ш, |
ПУЛЬСАР 1тш, ПУЛЬСАР 1Ттш |
ПУЛЬСАР 1Ттш | |||||||
|
ПУЛЬСАР |
Тш |
многоф |
эункциональный | ||||||
|
Идентификаци онное наименование ПО |
Базовая версия |
С измерен ием реактивн ой энергии |
С реле отключе ния |
Базовая версия |
С измерен ием реактивн ой энергии |
С реле отключе ния |
Базовая версия |
С измерен ием реактивн ой энергии |
С реле отключ ения |
|
Номер версии ПО (идентификаци онный номер), не ниже |
01.XX |
02.XX |
03.XX |
04.XX |
05.XX |
06.XX |
07.XX |
08.XX |
09.XX |
|
Цифровой идентификатор ПО |
0000 |
0000 |
0000 |
0000 |
0000 |
0000 |
0000 |
0000 |
0000 |
|
Алгоритм вычисления цифрового идентиф икатор а |
CRC16 |
CRC16 |
CRC16 |
CRC16 |
CRC16 |
CRC16 |
CRC16 |
CRC16 |
CRC16 |
Примечание - номер версии ПО состоит из 2 полей:
01. ..09 - модификация счётчика ПУЛЬСАР 1 в соответствии с нумерацией версий ПО; XX - вариант исполнения, в соответствии с конструкторской документацией.
Метрологические характеристики нормированы с учетом влияния встроенного программного обеспечения.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Технические характеристики
Основные метрологические и технические характеристики счётчиков представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности при измерении активной электрической энергии (по ГОСТ 31819.21-2012) |
1 |
|
Классы точности при измерении реактивной энергии (по ГОСТ 31819.23-2012) для многотарифных и многофункциональных счетчиков |
1, 2 |
|
Наименование характеристики |
Значение |
|
Номинальное напряжение переменного тока Uном, В |
230 |
|
Номинальное значение частоты сети, Г ц |
50 |
|
Базовый ток Iб, А |
5 или 10 |
|
Максимальный ток Iмакс, А |
60; 80; 100 |
|
Передаточное число телеметрического/поверочного выхода, для счетчиков с каналом связи, имп/кВт-ч (имп/квар-ч) |
1000/10000 500/5000 |
|
Передаточное число телеметрического выхода, для счетчиков без канала связи, имп/кВт-ч (имп/квар-ч) |
800, 1600 |
|
Стартовый ток, А, не менее: - при измерении активной энергии - при измерении реактивной энергии (для многотарифных и многофункциональных счетчиков): - для класса точности 1 - для класса точности 2 |
0,004 15 0,004 15 0,005^ 1б |
|
Цена одного разряда счётного механизма, кВт-ч (квар-ч): младшего: - однотарифный счетчик - многотарифный и многофункциональный счетчик старшего: - однотарифный счетчик - многотарифный и многофункциональный счетчик |
10-2, 10-1 10-2 104, 105 105 |
|
Диапазон измерений силы переменного тока, А 3) |
от 0,1 • Iб до Iмакс |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного тока, % 1) 3) |
±0,5 |
|
Диапазон измерений напряжения переменного тока, В 3) |
от 0,8^ Uном до 1,25- Uном |
|
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, % 1) 3) |
±0,5 |
|
Диапазон измерений установившегося отклонения напряжения переменного тока, % 4) |
от -20 до +25 |
|
Пределы допускаемой основной абсолютной погрешности измерений установившегося отклонения напряжения переменного тока, % 1) 4) |
±0,5 |
|
Диапазон измерений отрицательного отклонения напряжения переменного тока SU<->, % 4) |
от 0 до 20 |
|
Диапазон измерений положительного отклонения напряжения переменного тока 5U<+), % 4) |
от 0 до 25 |
|
Пределы допускаемой основной абсолютной погрешности измерений положительного и отрицательного отклонения напряжения переменного тока, % 1) 4) |
±0,5 |
|
Диапазон измерений частоты сети, Гц 3) |
от 42,5 до 57,5 |
|
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока в нормальных условиях измерений, Гц 3) |
±0,05 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока в температурном диапазоне рабочих условий измерений, Гц 3) |
±0,2 |
|
Диапазон измерений коэффициента мощности |
от -1 до +1 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности 1) |
±0,02 |
|
Диапазон измерений активной электрической мощности Р, Вт 3) |
от ( Uном-0,1-1б) до ( Uаом^ Iмакс) cos ф = 0,5; 1 |
|
Пределы допускаемой основной относительной погрешности измерений активной электрической мощности, % 1) 2) 3): - при cos ф =1 - при cos ф=0,5 |
±(1,0+4 Вт/Pуст100) 5) ±(1,5+4 Вт/Pуст100) 5) |
|
Диапазон измерений реактивной электрической мощности Q, вар 3) |
от ( Uном-0,1- Iб) до ( Uном^ Iмакс) sin ф = 0,5; 1 |
|
Пределы допускаемой основной относительной погрешности измерений реактивной электрической мощности, % 1) 2) 3): - при sin ф =1 - при sin ф=0,5 |
±(2,0+4 вар/Q усТ-100) 6) ±(3,0+4 вар/Q уст-100) 6) |
|
Диапазон измерений полной электрической мощности S, В^А 3) |
от ( Uном'0,1' Iб) до ( Uном' Iмакс) |
|
Пределы допускаемой основной относительной погрешности измерений полной электрической мощности, % 1) 2) 3) |
±(3,0+4 В^А/Sусг100) 7) |
|
Пределы допускаемой основной абсолютной погрешности суточного хода часов, с/сутки, в нормальных условиях измерений 3) |
±0,5 |
|
Пределы допускаемой абсолютной погрешности суточного хода часов, с/сутки, в температурном диапазоне рабочих условий измерений,3) |
±3,0 |
|
1) Средний температурный коэффициент в температурных диапазонах от -40 до +15 °С не включ. и свыше +25 до +60 °С не более 0,05 %/°С. 2) Усреднение на интервале 1 с. 3) Для многотарифных и многофункциональных счетчиков. 4) Для многофункциональных счетчиков. 5) Pуст - эталонное значение активной электрической мощности = U• I• cos ф, Вт. 6) Qуст — эталонное значение реактивной электрической мощности = U• I• sin ф, вар. 7) Sуст — эталонное значение полной электрической мощности = U • I, В^А. | |
Таблица 3 - Основные технические характеристики счётчиков
|
Наименование характеристики |
Значение |
|
Количество тарифов: | |
|
- для однотарифных |
1 |
|
- для многотарифных и многофункциональных счетчиков |
4 |
|
Длительность хранения информации при отключении питания, лет |
32 |
|
Масса, кг, не более: | |
|
- в корпусе с установкой на дин-рейку |
0,4 |
|
- в корпусе с универсальным креплением |
0,6 |
|
- в корпусе сплит (с раздельной архитектурой) |
1,2 |
|
Габаритные размеры (высотахдлинахширина), мм, не более: | |
|
- в корпусе с установкой на дин-рейку |
65х100х83 |
|
- в корпусе с универсальным креплением |
65x185x115 |
|
- в корпусе сплит (с раздельной архитектурой) |
92x180x180 |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более |
от -40 до +60 98 |
|
Срок службы литиевой батареи, лет, не менее |
16 |
|
Средний срок службы, лет, не менее |
32 |
|
Средняя наработка на отказ, ч, не менее |
318160 |
Знак утверждения типа
наносится на лицевую панель счётчиков типографским методом или методом лазерной печати и на титульные листы эксплуатационной документации методом офсетной печати.
Комплектность
Комплектность счётчиков приведена в таблице 4.
Таблица 4 - Комплектность счётчиков
|
Наименование |
Обозначение |
Количество |
|
Счётчик электрической энергии однофазный электронный ПУЛЬСАР 1 |
ЮТЛИ.422821.001-ХХ* |
1 шт. |
|
Руководство по эксплуатации |
ЮТЛИ.422821.001-ХХРЭ* |
1 экз. |
|
* ** Методика поверки |
- |
1 экз. |
|
Программное обеспечение |
«DeviceAdj uster. exe» |
1 шт. |
|
Упаковка |
- |
1 шт. |
|
Радиолинк |
ЮТЛИ.469445.118*** |
1 шт. |
|
Конвертер RS-485/USB |
ЮТЛИ.468359.003*** |
1 шт. |
|
Оптопорт USB |
ЮТЛИ.469445.141*** |
1 шт. |
|
Оптопорт USB-IEC |
ЮТЛИ.469445.155*** |
1 шт. |
|
Фотосчитывающее устройство DIN |
ЮТЛИ.469445.125*** |
1 шт. |
|
Фотосчитывающее устройство IEC |
ЮТЛИ.469445.153*** |
1 шт. |
|
Фотосчитывающее устройство SPLIT |
ЮТЛИ.469445.154*** |
1 шт. |
|
* - где ХХ - обозначение счётчика в соответствии с конструкторской документацией; - поставляется по требованию эксплуатирующей организации на компакт диске; - поставляется по отдельному договору. | ||
Сведения о методах измерений
приведены в разделе № 5 «Описание счетчика и принципа его работы» руководства по эксплуатации.
Нормативные документы
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ЮТЛИ.422821.001ТУ «Счётчики электрической энергии однофазные электронные ПУЛЬСАР 1. Технические условия»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’ 1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. №1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. №1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
Другие Счетчики электроэнергии
