Тахеометры электронные Leica FlexLine TS07 RUS
| Номер в ГРСИ РФ: | 76988-19 |
|---|---|
| Категория: | Тахеометры |
| Производитель / заявитель: | ГП "Экспериментальный оптико-механический завод" (ЭОМЗ), г.Москва |
Тахеометры электронные Leica FlexLine TS07 RUS (далее - тахеометры) предназначены для измерений расстояний, горизонтальных и вертикальных углов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76988-19 |
| Действует | по 23.12.2024 |
| Наименование | Тахеометры электронные |
| Модель | Leica FlexLine TS07 RUS |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e0333896-c825-6b1b-6048-abce226a6920 |
Производитель / Заявитель
АО "Экспериментальный оптико-механический завод" (ЭОМЗ), РОССИЯ, г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 823 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 24.12.2025 |
Поверители
Скачать
|
76988-19: Описание типа
2019-76988-19.pdf
|
Скачать | 101.1 КБ | |
|
76988-19: Методика поверки
2019-mp76988-19.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Тахеометры электронные Leica FlexLine TS07 RUS (далее - тахеометры) предназначены для измерений расстояний, горизонтальных и вертикальных углов.
Описание
Тахеометры электронные Leica FlexLine TS07 RUS - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которого вычисляется расстояния до цели.
Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера - 658 нм, мощность - 0,34/4,8 мВт, класс 1/3R (при измерении в отражательном/диффузном режиме), в соответствии со стандартами IEC 60825-1 «Безопасность лазерных изделий».
Конструктивно тахеометры выполнены единым блоком. На передней и задней панелях тахеометров расположена кнопочная панель управления с жидкокристаллическим цветным дисплеем. На боковых панелях расположены наводящие винты вертикального и горизонтального круга, отсек под аккумуляторную батарею, а также отсек под порты mini-USB, USB и слот для карт типа SD. За дисплеем на вращающейся части расположен серийный порт RS-232. Также на боковой панели расположен отсек для установки sim-карты.
В нижней части тахеометров электронных расположен встроенный лазерный отвес с функцией автоматического определения высоты инструмента.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.
Тахеометры выпускаются в 5 модификациях и различаются между собой погрешностью измерений углов и диапазоном измерений расстояний.
Общий вид тахеометров электронных представлен на рисунке 1.

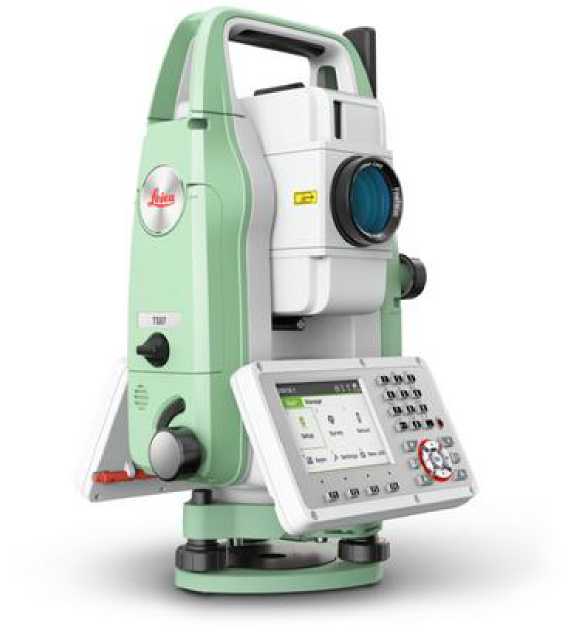

Рисунок 1 - Общий вид тахеометров электронных Leica FlexLine TS07 RUS
Пломбирование тахеометров не производится. Ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Внутренние винты залиты специальным лаком.
Программное обеспечение
Тахеометры имеют встроенное полевое программное обеспечение (далее - ПО) «Leica FlexField», а также ПО «Leica Geo Office», «Leica Infinity» и «Leica Instrument Tools» устанавливаемое на персональный компьютер. ПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин, а также импорта исходных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Leica FlexField |
Leica Instrument Tools |
Leica Geo Office |
Leica Infinity |
|
Номер версии (идентификационный номер ПО), не ниже |
1.00 |
1.0 |
8.40 |
3.2.0 |
|
Цифровой идентификатор ПО |
AC221D1 |
1CCD23D |
133C1DF |
C2DA13D |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | |||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модификация |
Leica FlexL ine TS07 RUS 1" |
Leica FlexLi ne TS07 RUS 2" |
Leica FlexL ine TS07 RUS 3" |
Leica FlexLi ne TS07 RUS 5" |
Leica FlexLi ne TS07 RUS 7" |
|
Диапазон компенсации компенсатора, ', не менее |
±4 | ||||
|
Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, " |
±0,5 |
±0,5 |
±1 |
±1,5 |
±2 |
|
Пределы допускаемой абсолютной погрешности установки лазерного центрира, мм |
±1,5 | ||||
|
Дискретность отсчитывания измерений - углов, " - расстояний, мм |
0,1 0,1 | ||||
|
Диапазон измерений: - углов, ° - расстояний, м: - отражательный режим (1 призма) - отражательный режим на отражающую пленку (60x60) мм - диффузный режим |
от 0 до 360 от 1,5 до 3500,0 от 1,5 до 1300,0 от 1,5 до 500,01) от 1,5 до 1000,02) | ||||
|
Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " |
±2 |
±4 |
±6 |
±10 |
±14 |
|
Допускаемая средняя квадратическая погрешность измерений углов, " |
1 |
2 |
3 |
5 |
7 |
|
Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим - отражательный режим на отражающую пленку (60x60) мм - диффузный режим: - при измерении расстояний от 1,5 до 500,0 м включ. - при измерении расстояний св. 500 до 1000 м включ. |
1,0+1,540-6<D 1,0+1,540-6<D3) 5+M0-6<D4) 2+240-6<D 4+2-10-6-D, где D - измеряемое расстояние, мм | ||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение | ||||
|
Модификация |
Leica FlexL ine TS07 RUS 1" |
Leica FlexLi ne TS07 RUS 2" |
Leica FlexL ine TS07 RUS 3" |
Leica FlexLi ne TS07 RUS 5" |
Leica FlexLi ne TS07 RUS 7" |
|
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим - отражательный режим на отражающую пленку (60x60) мм - диффузный режим: - при измерении расстояний от 1,5 до 500,0 м включ. - при измерении расстояний св. 500 до 1000 м включ. |
±2-(1,0+1,5-10’6<D) ±2-(1,0+1,5-10’6<D)3) ±2<5+240-6<D)4) ±2<2+240-6<D) ±2-(4+2-10’6-D), где D - измеряемое расстояние, мм | ||||
|
1) - для модификации R500 2) - для модификации R1000 3) -для расстояний от 1,5 м до 250,0 м включ. 4) - для расстояний св. 250,0 м до 1300,0 м | |||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Увеличение зрительной трубы, крат, не менее |
30 |
|
Диаметр входного зрачка, мм, не менее |
40 |
|
Угловое поле зрения зрительной трубы, не менее |
1°30‘ |
|
Наименьшее расстояние визирования, м, не более |
1,5 |
|
Цена деления установочных уровней: - круглого, '/мм, не более - электронного, " |
6/2 2 |
|
Объем внутренней памяти, ГБайт |
2 |
|
Напряжение питания постоянного тока, В: - для внутреннего аккумулятора GEB331 - для внутреннего аккумулятора GEB361 - для внешнего аккумулятора GEB371 |
11,1 11,1 14,8 |
|
Диапазон рабочих температур, °С |
от -20 (-40)* до +50 |
|
Габаритные размеры (ДхШхВ), мм, не более |
195x224x318 |
|
Масса без аккумулятора и трегера, кг, не более |
4,3 |
|
Средняя наработка на отказ, ч |
3000 |
|
Средний срок службы, лет |
6 |
|
* - для модификации SuperArctic | |
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометров.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Тахеометр электронный (модификация в соответствии с заказом потребителя) |
- |
1 |
|
Стилус для сенсорного экрана |
- |
2 |
|
Набор инструментов для юстировки |
- |
1 |
|
Транспортировочный кейс |
- |
1 |
|
Защитный чехол от осадков |
- |
1 |
|
Защитная бленда на объектив |
- |
1 |
|
Трегер |
- |
По заказу |
|
Аккумулятор |
- |
По заказу |
|
Зарядное устройство |
- |
По заказу |
|
Зарядное устройство от автомобильной розетки 12В |
- |
По заказу |
|
Кабель передачи данных mini-USB |
- |
По заказу |
|
Карта памяти SD |
- |
По заказу |
|
Мини-веха |
- |
По заказу |
|
Промышленный USB-накопитель |
- |
По заказу |
|
Рулетка для измерения высоты |
- |
По заказу |
|
Мини-призма |
- |
По заказу |
|
Диагональная насадка на окуляр |
- |
По заказу |
|
Противовес на объектив для использования окулярной насадки |
- |
По заказу |
|
Полевой контроллер |
По заказу | |
|
Методика поверки |
МП АПМ 28-19 |
1 |
|
Паспорт |
ТС.00.00.000 ПС |
1 |
|
Руководство по эксплуатации |
ТС.00.00.000 РЭ |
1 |
Поверка
осуществляется по документу МП АПМ 28-19 «Тахеометры электронные Leica FlexLine TS07 RUS. Методика поверки», утверждённому ООО «Автопрогресс-М» «31» мая 2019 г.
Основные средства поверки:
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);
- рабочий эталон 2-го разряда по Государственной поверочной схеме для координатновременных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - фазовый светодальномер (электронный тахеометр).
- линейка измерительная металлическая (рег. № 66266-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «26» ноября 2018 г. № 2482
Государственная поверочная схема для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831
ТУ 26.51.1-004-02570411-2019 Тахеометры электронные Leica FlexLine TS07 RUS. Технические условия
