Анализаторы комбинированные универсальные M3xx
| Номер в ГРСИ РФ: | 76995-19 |
|---|---|
| Производитель / заявитель: | Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd.", Китай |
Анализаторы комбинированные универсальные M3xx (далее - анализаторы) предназначены для измерений рН, окислительно-восстановительного потенциала (далее -ОВП), удельной электрической проводимости (далее - УЭП) жидкостей, массовых концентраций растворенного в воде кислорода, озона, общего органического углерода и температуры жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76995-19 |
| Наименование | Анализаторы комбинированные универсальные |
| Модель | M3xx |
| Страна-производитель | КИТАЙ |
| Срок свидетельства (Или заводской номер) | 23.12.2024 |
Производитель / Заявитель
Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd.", Китай
КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 318 |
| Найдено поверителей | 12 |
| Успешных поверок (СИ пригодно) | 316 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 76995-19: Описание типа СИ | Скачать | 217.2 КБ | |
| 76995-19: Методика поверки МП 209-070-2019 | Скачать | 8.8 MБ |
Описание типа
Назначение
Анализаторы комбинированные универсальные M3xx (далее - анализаторы) предназначены для измерений рН, окислительно-восстановительного потенциала (далее -ОВП), удельной электрической проводимости (далее - УЭП) жидкостей, массовых концентраций растворенного в воде кислорода, озона, общего органического углерода и температуры жидкости.
Описание
Принцип действия канала измерения pH и ОВП основан на потенциометрическом методе.
Принцип действия канала измерения УЭП жидких сред основан на измерении сопротивления между электродами в первичном преобразователе (кондуктометрическом датчике).
Принцип действия измерительного канала массовой концентрации растворенного кислорода, озона основан на измерении тока в первичном преобразователе (амперометрическом датчике) и преобразования его в соответствующее значение массовой концентрации растворенного кислорода, озона.
Принцип действия канала измерения массовой концентрации общего органического углерода основан на дифференциальной кондуктометрии.
Анализаторы, имеющие в составе соответствующие первичные преобразователи (далее - датчики), позволяют проводить отдельное или одновременное измерение рН, ОВП, УЭП, концентрации растворенного кислорода, температуры, концентрации растворенного озона и общего органического углерода в любой комбинации. Максимально возможное количество одновременно измеряемых параметров два. К прибору можно подключать как аналоговые, так и цифровые датчики.
Анализаторы выполнены в виде микропроцессорного блока с черно-белым сенсорным дисплеем. Анализаторы имеют до четырех свободно программируемых аналоговых токовых выходных сигнала от (0) 4 до 20 мА для передачи измеренных значений на соответствующие регистрирующие устройства; до семи программируемых релейных контакта: максимум, минимум, аварийная сигнализация, промывка; 2 порта USB для подключения принтера, регистрации данных, сохранения и загрузки параметров конфигурации; ПИД-регулятор.
Анализаторы поставляются с различными вариантами исполнения % DIN панельное исполнение и исполнение JA DIN для настенного монтажа либо монтаж на трубу. Анализаторы выпускаются в 4 модификациях (M3xx Process, M3xx Water, M3xx Water Cond/Res, МЗхх ТОС), отличающихся измеряемыми параметрами. Заводские номера анализаторов наносятся методом лазерной гравировки на заднюю панель анализатора, и имеют цифровое обозначение. Общий вид анализаторов представлен на рисунках 1а и 1б. Общий вид первичных преобразователей представлен на рисунках 2 - 7 (цвет и форма первичного преобразователя может отличаться от представленного на рисунке).
Заводской номер анализатора в виде цифрового обозначения наносится методом лазерной гравировки на заднюю панель анализатора,. Знак поверки наносится на лицевую панель анализатора.
Пломбирование анализаторов не предусмотрено.

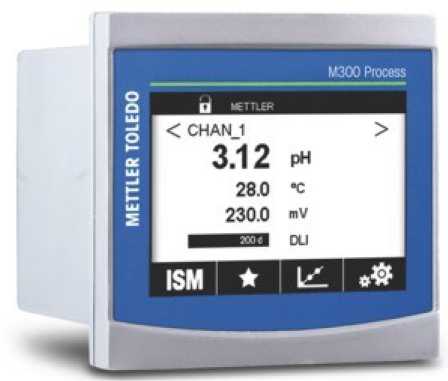

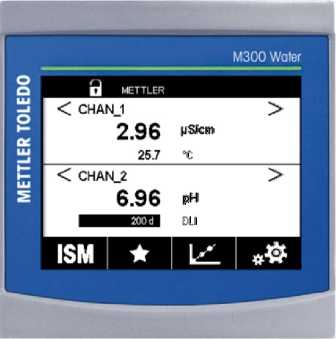

Рисунок 1a - Общий вид анализаторов исполнения % DIN

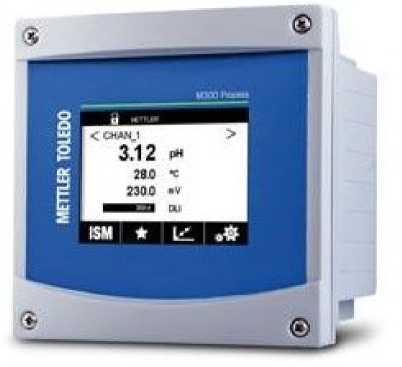

Рисунок 1б - Общий вид анализаторов исполнения Ц DIN

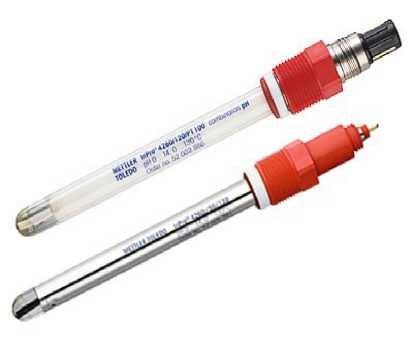

Рисунок 2 Общий вид первичных преобразователей для измерений рН/ОВП InPro325xi/426xi/480xi/310xi/200xi/pHUre

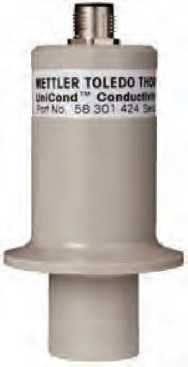

Рисунок 3 Общий вид первичных преобразователей для измерений УЭП UniCond2e
Рисунок 4 Общий вид первичных преобразователей для измерений УЭП

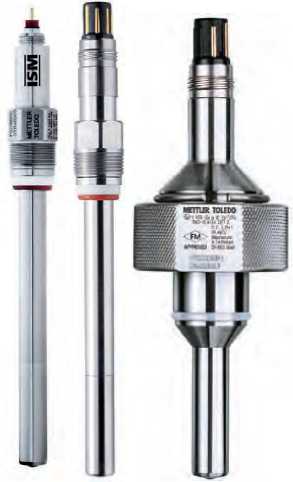

Cond4e (InPro 7100i)

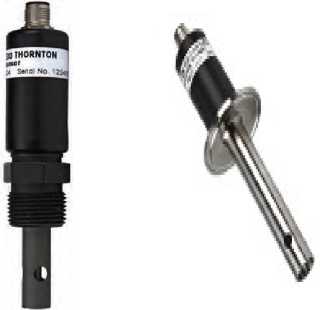

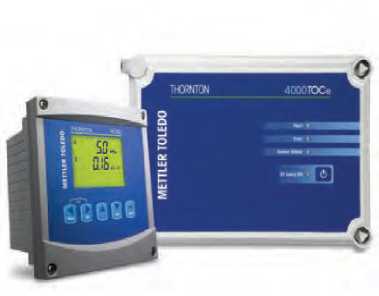

Рисунок 5 Общий вид первичных преобразователей для измерений массовой концентрации общего органического углерода 4000TOCe
Рисунок 6 Общий вид первичных преобразователей для измерений растворенного кислорода InPro 6xxx(i)

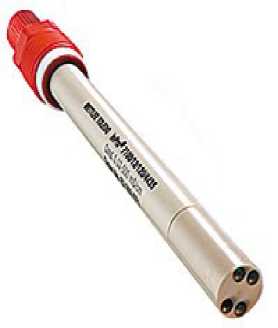

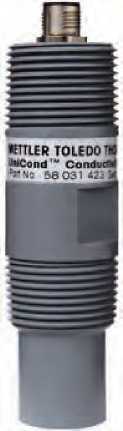

Рисунок 7 Общий вид первичных преобразователей для измерений УЭП
UniCond 4e
Программное обеспечение
Анализаторы комбинированные универсальные M3xx имеют встроенное программное обеспечение:
- «SR», разработанное для выполнения измерений, просмотра и хранения
результатов измерений в реальном времени на дисплее измерительного блока:
- «InLab ISM» для датчиков типа ISM для сохранения данных калибровки, типа датчика, времени и даты на встроенном в датчик модуле памяти (в остальные датчиках подобного ПО не предусмотрено).
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
|
Идентификационные данные (признаки) |
Значение | |
|
SR |
InLab ISM | |
|
Идентификационное наименование ПО |
SR.bin |
ISM.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
не ниже 3.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
МЗхх Process |
МЗхх Water |
M3xx Water Cond Res |
МЗхх TOC | |
|
Диапазон измерений pH |
от 1 до 14 |
— |
— | |
|
Пределы допускаемой абсолютной погрешности измерений pH |
±0,05 |
— |
— | |
|
Диапазон измерений ОВП, мВ |
от -1500 до +1500 |
— |
— | |
|
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ |
±10 |
— |
— | |
|
Диапазон измерений УЭП, См/м - 2-электродный датчик Cond2e - 4-электродный датчик Cond4e - 2-электродный датчик UniCond2e - 4-электродный датчик UniCond4e |
от 0,0240-4 до 0,2 от 40Ч0-4 до 65 от 0,01 •Ю-4 до 5 от 1040-4 до 100 |
— | ||
|
Пределы допускаемой относительной погрешности измерений УЭП, % - 2-электродный датчик Cond2e - 4-электродный датчик Cond4e - 2-электродный датчик UniCond2e - 4-электродный датчик UniCond4e |
±3 ±5 ±3 ±4 |
— | ||
|
Диапазон измерений массовой концентрации растворённого в воде кислорода, мг/дм3 |
от 0 до 20 |
— |
— | |
|
Пределы допускаемой приведенной (к диапазону) погрешности измерений массовой концентрации растворенного в воде кислорода, % |
±0,5 |
— |
— | |
|
Диапазон измерений массовой концентрации растворённого в воде озона, мг/дм3 |
— |
от 140-3 до 5 |
— |
— |
|
Пределы приведенной (к диапазону) погрешности измерений массовой концентрации растворённого в воде озона, % |
— |
±15 |
— |
— |
|
Диапазон измерений массовой концентрации общего органического углерода, мкг/дм3 |
— |
— |
— |
от 0,5 до 1000 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации общего органического углерода, % |
— |
— |
— |
±10 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |||
|
М3хх Process |
М3хх Water |
M3xx Water Cond Res |
M3xx TOC | |
|
Диапазон измерений температуры, °C |
от 0 до +50 | |||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,1 | |||
|
Таблица 3 - Основные технические характе |
ристики | |||
|
Значение | ||||
|
Наименование характеристики |
M3xx Process |
M3xx Water |
M3xx Water Cond Res |
M3xx TOC |
|
Электропитание: - напряжение, В - частота, Гц - потребляемая мощность, В^А, не более |
от 20 до 240 от 50 до 60 10 | |||
|
Габаритные размеры преобразователя, мм, не более: в корпусе Ц DIN: - длина - ширина - высота в корпусе % DIN: - длина - ширина - высота |
136 136 116 91 91 122 |
144 144 116 96 96 140 | ||
|
Масса преобразователя, кг: - в корпусе Ц DIN - в корпусе % DIN |
0,95 0,6 | |||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность % - атмосферное давление, кПа |
от - от 84 |
10 до +50 до 95 ,0 до 106,7 | ||
|
Вероятность безотказной работы комплекта за 1000 ч, не менее |
0,95 | |||
|
Средний срок службы, лет |
10 | |||
|
Наработка на отказ, ч |
8000 | |||
Знак утверждения типа
наносится на анализаторы в виде клеевой этикетки и на титульных листах руководств по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор комбинированный универсальный M3xx |
— |
1 шт. |
|
Комплект датчиков |
— |
1 компл.* |
|
Монтажные приспособления |
— |
1 компл. |
|
Устройства для тестирования анализатора и датчиков |
— |
1 компл.* |
|
Комплект ЗИП |
— |
1 компл.* |
|
Комплект градуировочных растворов |
— |
1 компл.* |
|
Руководство по эксплуатации |
— |
1 экз. |
|
Методика поверки |
МП 2450-0009 2021 |
1 экз. |
|
* Поставляется по требованию заказчика из нижеперечисленных: - первичные преобразователи рН: InPro325xi/426xi/480xi/310xi/200xi/pHUre, - первичные преобразователи УЭП: UniCond2е, Cond4е (InPro 7100i), UniCond 4e - датчики растворенного кислорода: InPro 6xxx(i) - датчики общего органического углерода: 4000TOCe | ||
Сведения о методах измерений
приведены в разделе 8 Руководства по эксплуатации "Анализаторы комбинированные универсальные M3xx".
Нормативные документы
Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утверждена Приказом Росстандарта № 2771 от 27.12.2018 г
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений pH
ГОСТ Р 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Постановление Правительства РФ от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
