Расходомеры проверки контура герметичности РКГ-50/200
| Номер в ГРСИ РФ: | 77002-19 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ЗАО "НПО Специальных материалов", г.С.-Петербург |
Расходомеры проверки контура герметичности РКГ-50/200 (далее - расходомеры) предназначены для измерений объемного расхода воздуха.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 77002-19 | ||||||
| Действует | по 23.12.2029 | ||||||
| Наименование | Расходомеры проверки контура герметичности | ||||||
| Модель | РКГ-50/200 | ||||||
| Приказы |
№2002 от
18.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | c36f2a14-c8ec-d9e7-d57c-528df5a0d502 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «НПО Спецматериалов», РОССИЯ, 195277, г. Санкт-Петербург, Большой Сампсониевский проспект, дом 28а литера Б
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
МП 2540-0056-2025 Государственная система обеспечения единства. Расходомеры проверки контура герметичности РКГ-50/200. Методика поверки
(с 18.09.2025)
МП 2540-0056-2019 Государственная система обеспечения единства. Расходомеры проверки контура герметичности РКГ-50/200. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
77002-19: Описание типа
2024-77002-19.pdf
|
Скачать | 326.1 КБ | |
|
77002-19: Методика поверки
2019-mp77002-19.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
77002-19: Описание типа
2024-77002-19-1.pdf
Файл устарел
|
Скачать | 326.1 КБ | |
|
77002-19: Описание типа
2025-77002-19.pdf
Файл устарел
|
Скачать | 228.4 КБ | |
|
77002-19: Методика поверки
2019-mp77002-19-1.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
77002-19: Методика поверки
2025-mp77002-19.pdf
Файл устарел
|
Скачать | 2.8 MБ | |
|
77002-19: Описание типа
2025-77002-19-1.pdf
|
Скачать | 228.4 КБ | |
|
77002-19: Методика поверки
МП 2540-0056-2025
2025-mp77002-19-1.pdf
|
Скачать | 2.8 MБ | |
|
77002-19: Методика поверки
МП 2540-0056-2019
2019-mp77002-19-2.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Расходомеры проверки контура герметичности РКГ-50/200 (далее - расходомеры) предназначены для измерений объемного расхода воздуха.
Описание
Принцип действия расходомеров основан на измерении объемного расхода воздуха термоанемометрическим датчиком по скорости воздушного потока, протекающего через контур дверей, ворот и люков с двухконтурным уплотнением (далее - дверей), при заданном давлении.
Конструктивно расходомеры выполнены единым модулем, в корпусе которого размещены: компрессор, термоанемометрический датчик объемного расхода воздуха, датчик дифференциального давления, управляющая плата, аккумулятор, вывод запорной арматуры. В верхней крышке корпуса расходомера размещены дисплей и клавиши управления расходомера.
Расходомеры соединяются с контуром герметизации двери посредством подводящей арматуры, создают и поддерживают избыточное давление воздуха с номинальными значениями избыточного давления 50 Па или 200 Па, при заданном избыточном давлении производят измерения объемного расхода воздуха, по скорости воздушного потока протекающего через контур герметизации двери. Степень герметичности определяется по значению выводимого на дисплей объемного расхода воздуха за единицу времени, просачивающегося через дверное уплотнение.
Общий вид расходомеров и схема пломбирования представлены на рисунке 1. Пример маркировки расходомеров представлен на рисунке 2.
Нанесение знака поверки непосредственно на расходомеры не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится фотохимическим способом или тиснением на боковую поверхность корпуса расходомера.

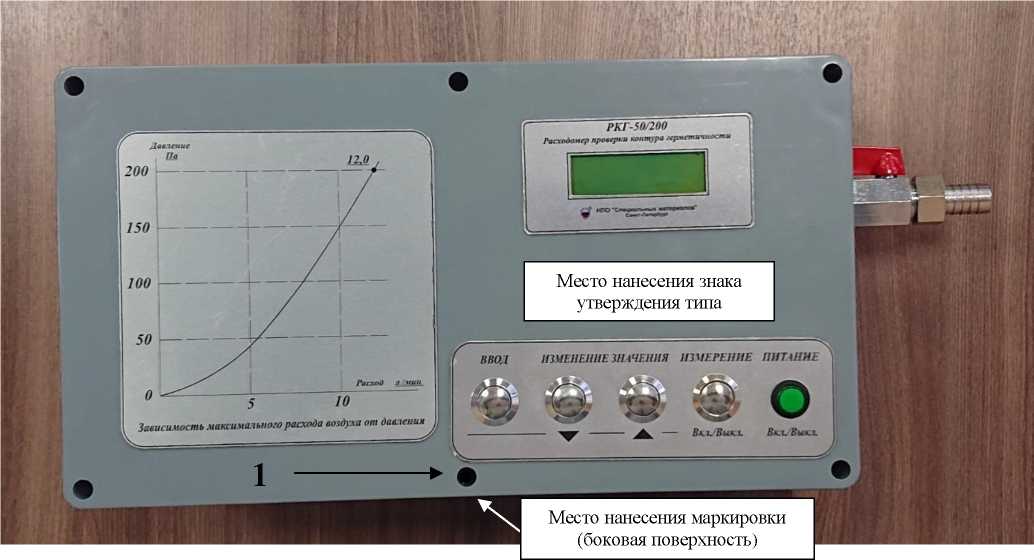

Рисунок 1 - Общий вид расходомеры проверки контура герметичности РКГ-50/200 1 - пломба

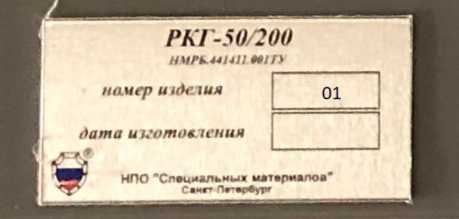

Рисунок 2 - Маркировка расходомеров проверки контура герметичности РКГ-50/200 (боковая поверхность)
Программное обеспечение
Расходомеры имеют программное обеспечение «RKG_50_200.hex»
(далее - ПО «RKG_50_200.hex»). ПО «RKG_50_200.hex» является встроенным. Встроенное ПО «RKG_50_200.hex» обеспечивает управление работой расходомера, сбор и обработку измерительной информации, индикацию результатов измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
RKG_50_200 |
|
Номер версии (идентификационный номер) ПО |
2.X* |
|
*Обозначение «X» не относится к метрологически значимой части ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения избыточного давления, Па |
50; 200 |
|
Допускаемые отклонения избыточного давления от номинального значения, Па |
±5 |
|
Диапазон измерений объёмного расхода воздуха, л/мин: -при номинальном давлении 50 Па -при номинальном давлении 200 Па |
от 0,1 до 5,5 от 0,1 до 12,0 |
|
Пределы допускаемой абсолютной погрешности измерений объёмного расхода воздуха, л/мин |
±(0,03+0,035^Q*) |
|
*Q - измеренное значение объёмного расхода воздуха, л/мин | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от встроенного аккумулятора, В |
12 |
|
Потребляемая мощность, 1ГА, не более |
2 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
380 200 150 |
|
Масса, кг, не более |
4,5 |
|
Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха, % |
от 0 до +45 до 90 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
8000 |
|
Средний срок службы, лет |
8 |
Знак утверждения типа
наносится фотохимическим способом или тиснением на лицевую поверхность корпуса расходомера, а также типографским способом на титульный лист документа «Расходомер проверки контура герметичности РКГ-50/200. НМРБ.441411.001 ПС».
Комплектность
Таблица 5 - Комплектность расходомера
|
Наименование |
Обозначение |
Количество |
|
Расходомер проверки контура герметичности |
РКГ-50/200 |
1 шт. |
|
Паспорт |
НМРБ.441411.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
НМРБ.441411.001 РЭ |
1 экз. |
Сведения о методах измерений
приведены в документе НМРБ.441411.001 РЭ «Расходомеры проверки контура герметичности
РКГ-50/200. Руководство по эксплуатации», раздел «Использование по назначению».
Нормативные документы
НМРБ.441411.001 ТУ «Расходомеры проверки контура герметичности РКГ-50/200. Технические условия»
