Штангенциркули ШЦ-III
| Номер в ГРСИ РФ: | 7706-00 |
|---|---|
| Категория: | Штангенциркули |
| Производитель / заявитель: | ОАО "Ставропольский инструментальный завод", г.Ставрополь |
Для измерения наружных и внутренних размеров соответственно до 400, 500, 630, 800, 1000, 1600, 2000 мм в различных отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 7706-00 |
| Действует | по 17.07.2030 |
| Наименование | Штангенциркули |
| Модель | ШЦ-III |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fcc2f85d-e5a5-c3cf-153d-9f9b87e33310 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Источник информации | CD 2000г |
| Технические условия на выпуск | ГОСТ 166-89 |
| Класс СИ | 27.01 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ставропольского ЦСМ |
| Адрес центра | 355029, г.Ставрополь, ул.Доваторцев, 7а |
| Руководитель центра | Зеренков В.Г. |
| Телефон | (8*865*2) 32-21-77 |
| Факс | 32-54-19, 32-28-73 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 8522 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д от 29.07.10 п.44814д от 27.10.05 п.6011 от 25.07.00 п.179 |
Производитель / Заявитель
Акционерное общество «Ставропольский инструментальный завод» (АО «СтИЗ»), г. Ставрополь
Россия
355107, Старомарьевское ш., 15. Тел. (8652) 94-66-98, 94-67-42 Факс: 24-87-82
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.113-85 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
105410
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 100671 (96%) |
| Неуспешных поверок (СИ непригодно) | 4739 (4 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
7706-00: Описание типа
2015-07706-00.pdf
|
Скачать | 71.5 КБ | |
|
7706-00: Методика поверки
2021-mp7706-00.pdf
|
Скачать | 160.7 КБ |
Описание типа
Назначение
Штангенциркули ШТЦ-III предназначены для измерения наружных и внутренних линейных размеров.
Описание
Штангенциркули состоят из штанги и рамки с губками с измерительными поверхностями для измерения наружных и внутренних размеров. На рамке крепится нониус. По штанге перемещается рамка с нониусом. Для тонкой установки рамки применяется микрометрическая подача.

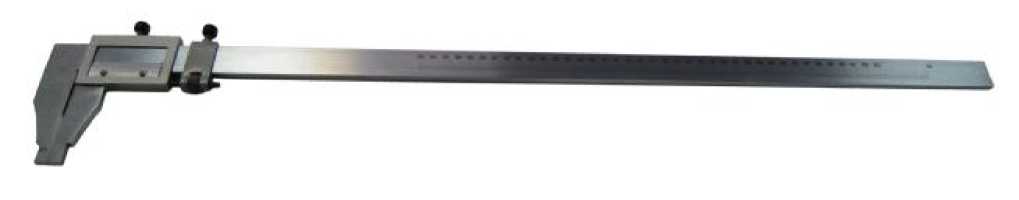

Рисунок 1 - Внешний вид штангенциркуля типа ШЦ-III
Технические характеристики
1 Диапазоны измерений, габаритные размеры и массы штангенциркулей приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики | ||||||
|
Диапазон измерений, мм |
0-400 |
0-500 |
250-630 |
250-800 |
320-1000 |
500-1600 |
800-2000 |
|
Г абаритные размеры, мм |
540x128 х14 |
640x128 х14 |
770x128 х14 |
940x128 х14 |
1140x128 х14 |
1770x171 х14 |
2170x171 х14 |
|
Масса, кг, не более |
0,994 |
1,116 |
1,275 |
1,489 |
1,733 |
6,4 |
7,64 |
2 Величина отсчета по нониусу, мм...........................................................0,1
3 Класс точности.................................................................................. 1 4 Пределы допускаемой погрешности штангенциркулей (±) приведены в таблице 2.
Таблица 2
|
Измеряемая длина, мм |
Предел допускаемой погрешности при значении отсчета по нониусу 0,1 мм |
|
До 300 |
0,05 |
|
св. 300 до 1000 |
0,10 |
|
« 1000 « 1100 |
0,15 |
|
« 1100 « 1200 |
0,16 |
|
« 1200 « 1300 |
0,17 |
|
« 1300 « 1400 |
0,18 |
|
« 1400 « 1500 |
0,19 |
|
« 1500 « 2000 |
0,20 |
5 Допуск плоскостности и прямолинейности измерительных поверхностей, мм
6 Допуск параллельности измерительных поверхностей губок, мм:
- для измерения внутренних размеров
- на 100 мм длины для измерения наружных размеров:
7 Условия эксплуатации:
- температура окружающей среды, °С................................................ 10-40;
- относительная влажность воздуха, %, не более
8 Средний срок службы, лет, не менее
Знак утверждения типа
наносится на титульном листе паспорта типографским способом.
Комплектность
В комплект поставки входят:
- штангенциркуль типа ШТ Ц-III........................................................ 1 шт.;
- футляр ТО 4.00СБ........................................................................ 1 шт.;
- паспорт ШЦ-4У.00.00ПС............................................................... 1 шт.
Поверка
осуществляется по ГОСТ 8.113-85 «ГСИ. Штангенциркули. Методика поверки».
При поверке применяются следующие средства измерений:
- профилометр мод. 296 по ГОСТ 19300-86;
- микроскоп измерительный типа УИМ-21 по ГОСТ 8074-82;
- меры длины концевые плоскопараллельные КТ 3, 4 разряда по ГОСТ 9038-90;
- микрометр типа МК 25, КТ 2 по ГОСТ 6507-90.
Сведения о методах измерений
Методы измерений прямые и указаны в паспорте на штангенциркули типа ШЦ-Ш.
Нормативные документы
ШЦ-Ш
ГОСТ 166-89 «Штангенциркули. Технические условия».
ГОСТ 8.113-85 «ГСИ. Штангенциркули. Методика поверки».
ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 1Ш0-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
