Преобразователи давления эталонные ЭЛМЕТРО-Паскаль-04, Паскаль-04
| Номер в ГРСИ РФ: | 77090-19 |
|---|---|
| Производитель / заявитель: | ООО "ЭлМетро Групп", г.Челябинск |
Преобразователи давления эталонные ЭЛМЕТРО-Паскаль-04, Паскаль-04 (далее -преобразователи) предназначены для измерений и преобразований избыточного давления, давления-разрежения, абсолютного давления жидкостей и газов в цифровой выходной сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77090-19 |
| Действует | по 25.12.2029 |
| Наименование | Преобразователи давления эталонные |
| Модель | ЭЛМЕТРО-Паскаль-04, Паскаль-04 |
| Приказы |
№2795 от
18.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9b3e2025-32ba-1711-218f-413ab301a8c9 |
Производитель / Заявитель
ООО «ЭлМетро Групп», РОССИЯ, 454106, г. Челябинск, ул. Неглинная, д. 21, помещ. 106
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2766
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2760 (100%) |
| Неуспешных поверок (СИ непригодно) | 6 (0 %) |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
77090-19: Описание типа
2023-77090-19.pdf
Файл устарел
|
Скачать | 420.7 КБ | |
|
77090-19: Методика поверки
2019-mp77090-19.pdf
Файл устарел
|
Скачать | 3.6 MБ | |
|
77090-19: Описание типа
2023-77090-19-1.pdf
|
Скачать | 420.7 КБ | |
|
77090-19: Описание типа
2025-77090-19.pdf
|
Скачать | 637.2 КБ | |
|
77090-19: Методика поверки
2019-mp77090-19-1.pdf
|
Скачать | 3.6 MБ |
Описание типа
Назначение
Преобразователи давления эталонные ЭЛМЕТРО-Паскаль-04, Паскаль-04 (далее -преобразователи) предназначены для измерений и преобразований избыточного давления, давления-разрежения, абсолютного давления жидкостей и газов в цифровой выходной сигнал.
Преобразователи давления эталонные ЭЛМЕТРО-Паскаль-04, Паскаль-04 соответствуют уровню рабочего эталона 1-го, 2-го, 3-го, 4-го разряда согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной Приказом № 2653 от 20.10.2022 г., уровню рабочего эталона 2-го, 3-го разряда согласно государственной поверочной схеме для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па, утвержденной Приказом № 2900 от 06.12.2019 г., уровню рабочего эталона 1-го, 2-го, 3-го разряда согласно государственной поверочной схеме для средств измерений разности давлений до 1-105 Па, утвержденной Приказом № 472 от 10.03.2025 г.
Описание
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны чувствительного элемента. Измеряемое давление воздействует на чувствительный элемент преобразователя, что приводит к появлению на его выходе электрического сигнала. Электронный модуль преобразователя усиливает электрический сигнал и преобразует его с учетом температуры чувствительного элемента в значение измеряемой величины, доступной в виде цифрового выходного сигнала.
Преобразователи состоят из чувствительного элемента и электронного модуля, размещенных в металлическом корпусе.
Преобразователи имеют открытый протокол связи по цифровому выходу. Для электропитания преобразователей и считывания величины измеренного давления с цифрового выхода преобразователя применяются:
- калибраторы многофункциональные ЭЛМЕТРО-Паскаль-03, Паскаль-03 (регистрационный номер в федеральном информационном фонде 73828-19), другие аналогичные приборы, имеющие совместимый цифровой интерфейс;
- персональный компьютер, оснащенный USB-портом - совместно с адаптером USB и программным обеспечением (далее - ПО) «АРМ-Паскаль» или другим ПО, обеспечивающим взаимодействие с преобразователями.
Калибраторы многофункциональные ЭЛМЕТРО-Паскаль-03, Паскаль-03 не вносят дополнительную погрешность при отображении измеренного значения давления.
По конструкции преобразователи имеют исполнения, отличающиеся размером корпуса, количеством входов подключения давления и количеством интерфейсов.

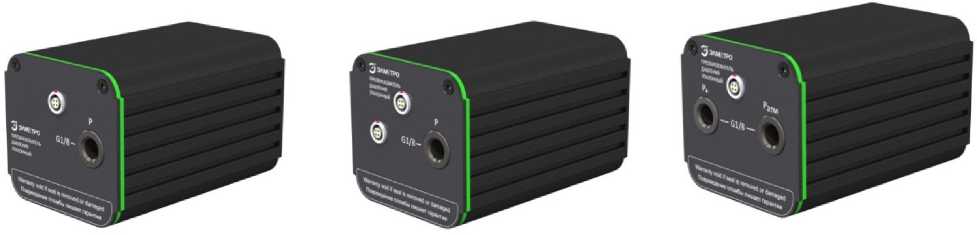

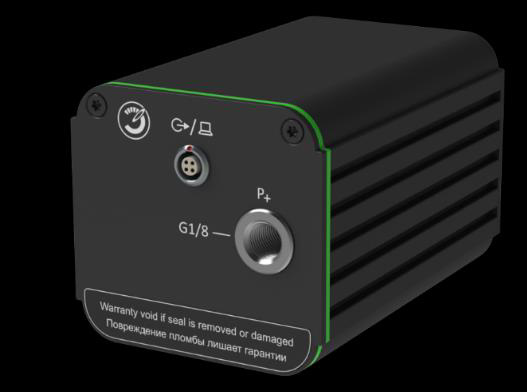

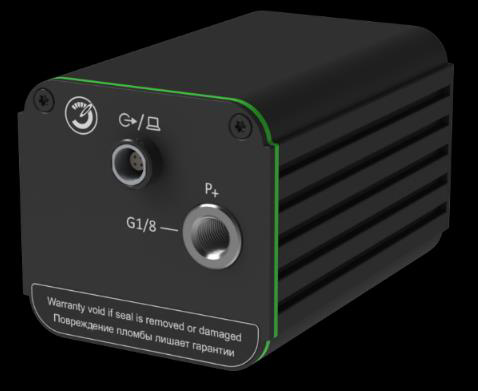

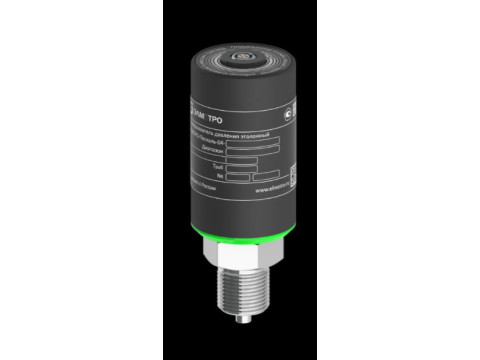

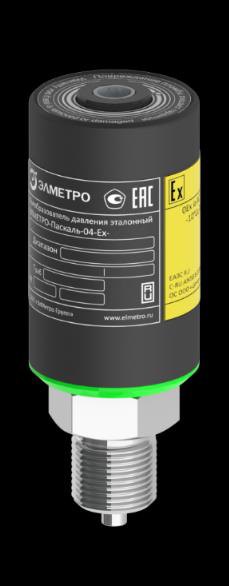

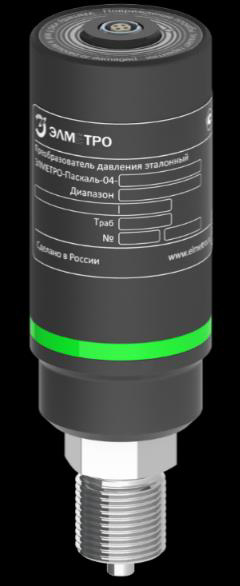

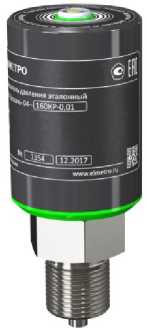

О бщий вид преобразователей представлен на рисунке 1. Заводской номер выполнен на маркировочной табличке преобразователя гравировкой или другим методом, обеспечивающим читаемость знака в течение срока службы. Расположение маркировочных табличек и схема пломбировки преобразователей от несанкционированного доступа представлены на рисунке 2. Пломбировка изделия самоклеящейся пломбой осуществляется предприятием-изготовителем. Нанесение знака поверки на изделие не предусмотрено.
Структура условного обозначения преобразователей:
ЭЛМЕТРО-Паскаль-04 - □ - □ - □ - □
1 2 3 4 5
1 - Наименование преобразователя (ЭЛМЕТРО-Паскаль-04 или Паскаль-04);
2 - Код исполнения преобразователя:
- Ex - взрывозащищенное исполнение;
- поле пропущено - общепромышленное исполнение.
3 - Модификация преобразователя в соответствии с таблицами 2, 3;
4 - Класс точности или число равное пределу допускаемой основной абсолютной погрешности в соответствии с таблицами 2, 3;
5 - Код температурного диапазона (Т35, Т50) в соответствии с таблицей 4.
На преобразователи Паскаль-04 товарный знак наносится по заказу.
б) конструктивное исполнение 2
а) конструктивное исполнение 1
в) конструктивное исполнение 3

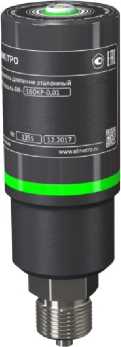

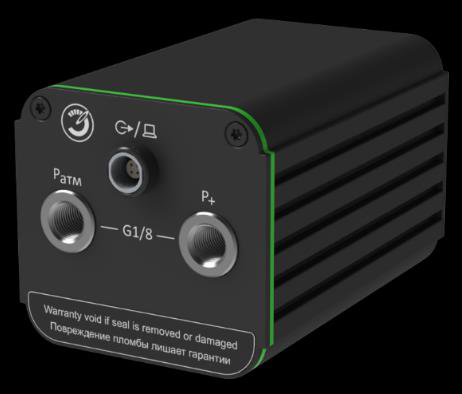

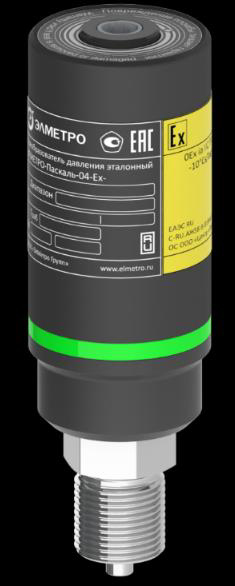

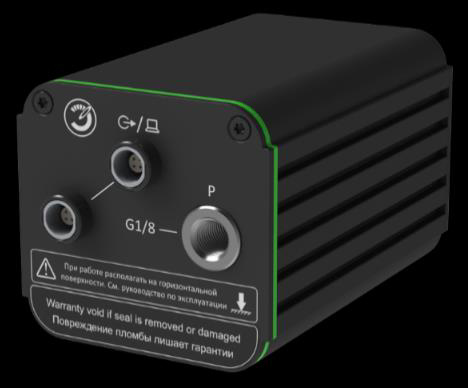

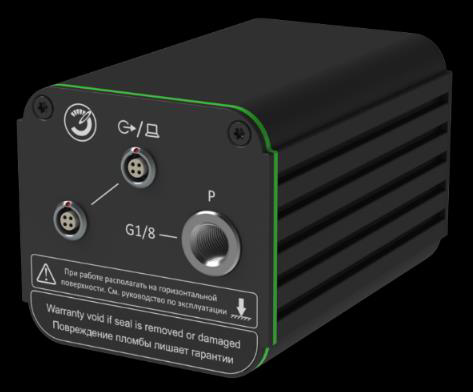

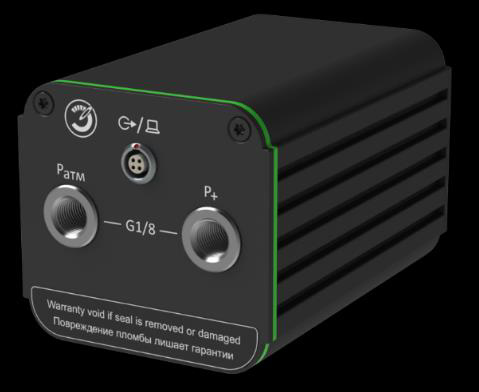

Рисунок 1 - Общий вид преобразователей

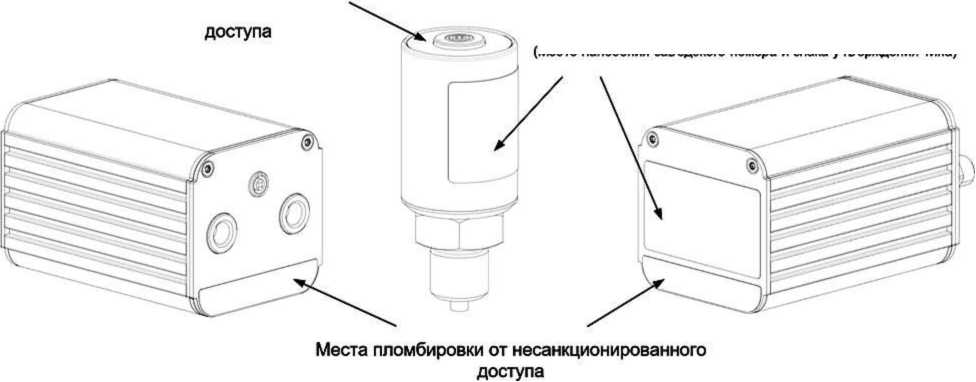

Места пломбировки от несанкционированного
Маркировочные таблички
(Место нанесения заводского номера и знака утверждения типа)

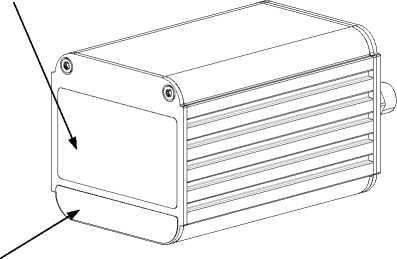

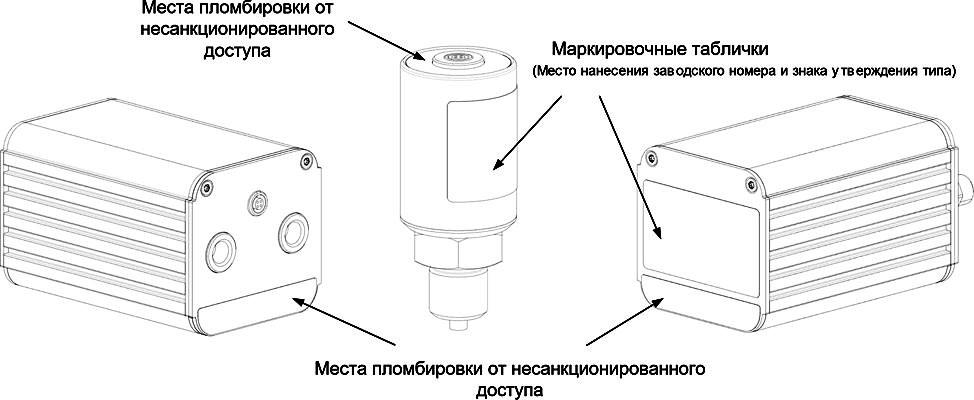

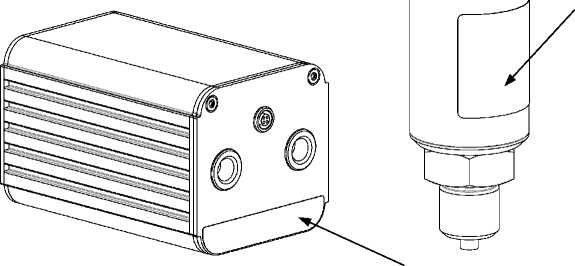

Рисунок 2 - Схема пломбировки преобразователей от несанкционированного доступа и расположение маркировочных табличек
Программное обеспечение
Преобразователи имеют встроенное ПО. Встроенное ПО (микропрограмма) -внутренняя программа микропроцессора, предназначенная для диагностики, настройки, сбора, обработки и передачи измерительной информации. Характеристики преобразователей нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) преобразователей предприятием-изготовителем и не может быть изменена пользователем. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
микропрограмма |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
- |
Уровень защиты встроенного ПО преобразователей от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики преобразователей представлены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики преобразователей абсолютного, избыточного давления, давления-разрежения
|
Модификация преобразователя |
Поддиапазон 11) |
Поддиапазон 21) |
Класс точности6) |
Пределы допускаемой основной погрешности измерений (а)6) |
а 5) Доп | ||
|
Диапазон измерений (от НИИ2) до ВИИ3)), МПа |
Переходное давление (Ри), МПа |
Диапазон измерений (от НИИ2) до ВИИ3)), МПа |
Переходное давление (Ри), МПа | ||||
|
относительной приведенной к Ри при |P4)| > |Рп|, % при | P4) | < |Рп|, % | |||||||
|
Избыточное давление, давление-разрежение | |||||||
|
1K |
от 0 до 0,001 |
0,001 |
_ |
_ |
0,05; 0,1; 0,15; 0,2 |
±0,05; ±0,1; ±0,15; ±0,2 |
0,5 |
|
1КР |
от -0,001 до +0,001 |
-0,001; +0,001 | |||||
|
7К |
от 0 до 0,007 |
0,004 |
от 0 до 0,004 |
0,0016 |
0,04; 0,05; 0,06 |
±0,04; ±0,05; ±0,06 | |
|
7КР |
от -0,007 до +0,007 |
-0,004; +0,004 |
от -0,004 до +0,004 |
-0,0016; +0,0016 | |||
|
40К |
от 0 до 0,04 |
0,02 |
от 0 до 0,02 |
0,01 |
0,02; 0,025; 0,03; 0,04; 0,05 |
±0,02; ±0,025; ±0,03; ±0,04; ±0,05 | |
|
40КР |
от -0,04 до +0,04 |
-0,02; +0,02 |
от -0,02 до +0,02 |
-0,01; 0,01 | |||
|
160К |
от 0 до 0,16 |
0,08 |
от 0 до 0,08 |
0,04 |
0,01; 0,02; 0,025; 0,03; 0,04; 0,05 |
±0,01; ±0,02; ±0,025; ±0,03; ± 0,04; ±0,05 | |
|
160КР |
от -0,1 до +0,16 |
-0,08; +0,08 |
от -0,08 до +0,08 |
-0,04; +0,04 | |||
|
1M |
от 0 до 1 |
0,5 |
от 0 до 0,5 |
0,25 | |||
|
1MP |
от -0,1 до +1 |
от -0,1 до +0,5 | |||||
|
7М |
от 0 до 7 |
3,5 |
от 0 до 3,5 |
1,6 |
0,02; 0,025; 0,03; 0,04; 0,05 |
±0,02; ±0,025; ±0,03; ±0,04; ±0,05 | |
|
7МР |
от -0,1 до +7 |
от -0,1 до +3,5 | |||||
|
25М |
от 0 до 25 |
16 |
от 0 до 16 |
10 | |||
|
60М |
от 0 до 60 |
35 |
_ |
_ | |||
|
160KA |
от 0 до 0,16 |
0,1 |
_ |
_ |
0,02; 0,025; 0,03; 0,04; 0,05; 0,06 |
±0,02; ±0,025; ±0,03; ±0,04; ±0,05; ±0,06 |
0,5 |
|
1MA |
от 0 до 1 |
0,5 |
от 0 до 0,5 |
0,25 | |||
|
1) Преобразователи имеют возможность программного переключения поддиапазонов измерений пользователем; 2) НИИ - нижний предел измерений; 3) ВИИ - верхний предел измерений; 4) P - значение измеряемого давления; 5) а Доп - Пределы допускаемой дополнительной относительной или приведенной к Ри погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, в долях от пределов основной относительной или приведенной к Ри погрешности измерений соответственно (относительная или приведенная к Ри погрешность в зависимости от значения измеряемого давления); 6) фактическое значение класса точности и пределов допускаемой основной погрешности измерений указано в паспорте. | |||||||
Таблица 3 - Метрологические характеристики преобразователей модификации 110КА
|
Наименование характеристики |
Значение |
|
Вид давления |
Абсолютное (барометрическое) |
|
Диапазон измерений, кПа |
от 80 до 110 |
|
Пределы допускаемой основной абсолютной погрешности измерений, Па |
±20; ±50; ±100 |
|
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, в долях от пределов основной абсолютной погрешности измерений |
0,5 |
Таблица 4 - Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Цифровой интерфейс |
UART |
|
Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +10 до +30 80 от 84 до 106,7 |
|
Рабочие условия измерений: - температура окружающего воздуха, °C - для кода Т35 - для кода Т50 - относительная влажность воздуха при температуре +35 °C, %, не более - атмосферное давление, кПа |
от +5 до +35 от -10 до +50 90 от 84 до 106,7 |
|
Масса, кг, не более |
1,5 |
|
Габаритные размеры, мм, не более: - конструктивное исполнение 1 (длинахдиаметр корпуса) - конструктивное исполнение 2 (длинахдиаметр корпуса) - конструктивное исполнение 3 (длинахвысотахширина) |
115x41 135x41 122x67x72 |
|
Маркировка взрывозащиты |
0Ех ia IIC T4 Ga X |
|
Средняя наработка на отказ, ч |
30000 |
|
Средний срок службы, лет |
8 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом и на корпус преобразователей гравировкой или другим методом, обеспечивающим читаемость знака в течение срока службы.
Комплектность
Таблица 5 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Преобразователь давления эталонный ЭЛМЕТРО Паскаль-04, Паскаль-04 |
_ |
1 шт. |
|
Электрический кабель для подключения преобразователя давления |
_ |
1 шт.* |
|
Адаптер USB |
_ |
по заказу |
|
Паспорт |
АМПД.406222.160 ПС |
1 экз. |
П Продолжение таблицы 5
|
1 |
2 |
3 |
|
Руководство по эксплуатации |
АМПД.406222.160 РЭ |
1 экз. ** |
|
Методика поверки |
_ |
1 экз. ** |
|
Комплект ПО |
_ |
1 экз. ** |
|
* - в комплекте с преобразователем модификации 110КА; * * - на электронном носителе на комплект поставки. | ||
Сведения о методах измерений
приведены в разделе 2 документа АМПД.406222.160 РЭ «Преобразователи давления эталонные ЭЛМЕТРО-Паскаль-04, Паскаль-04. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 г. № 472 «Об утверждении государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»
Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. №2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па»
АМПД.406222.160 ТУ «Преобразователи давления эталонные ЭЛМЕТРО-Паскаль-04, Паскаль-04. Технические условия»
