Тягомеры, напоромеры, тягонапоромеры мембранные показывающие ТмМП-100-М2Р, НМП-100-М2Р, ТНМП-100-М2Р

Номер в ГРСИ РФ: 77136-19
Категория: Напоромеры
Производитель / заявитель: ОАО "Саранский приборостроительный завод", г.Саранск
Поставщик:
Нет данных
Тягомеры, напоромеры, тягонапоромеры мембранные показывающие ТмМП-100-М2Р, НМП-100-М2Р, ТНМП-100-М2Р поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Тягомеры ТмМП-100-М2Р, напоромеры НМП-100-М2Р, тягонапоромеры ТНМП-100-М2Р мембранные показывающие (далее - тягомеры, напоромеры, тягонапоромеры) предназначены для измерений вакуумметрического и избыточного давлений воздуха и различных неагрессивных газов.

Скачать

77136-19: Описание типа СИ Скачать 222.8 КБ
77136-19: Методика поверки ЦТКА.406123.056 РЭ Скачать 3.4 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 77136-19
Наименование Тягомеры, напоромеры, тягонапоромеры мембранные показывающие
Модель ТмМП-100-М2Р, НМП-100-М2Р, ТНМП-100-М2Р
Межповерочный интервал / Периодичность поверки 2 года
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 26.12.2024
Производитель / Заявитель

ПАО "Саранский приборостроительный завод", г.Саранск

РОССИЯ

Назначение

Тягомеры ТмМП-100-М2Р, напоромеры НМП-100-М2Р, тягонапоромеры ТНМП-100-М2Р мембранные показывающие (далее - тягомеры, напоромеры, тягонапоромеры) предназначены для измерений вакуумметрического и избыточного давлений воздуха и различных неагрессивных газов.

Описание

Принцип действия тягомеров ТмМП-100-М2Р, напоромеров НМП-100-М2Р, тягонапоромеров ТНМП-100-М2Р мембранных показывающих основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента (мембранной коробки).

Измеряемое давление через штуцер поступает в полость мембранной коробки, вызывая перемещение жесткого центра верхней мембраны, которое при помощи тяги и рычага преобразуется в поступательное движение стрелки по шкале.

Конструктивно тягомеры, напоромеры, тягонапоромеры состоят из следующих основных узлов: мембранной коробки, множительного механизма и отсчетного устройства. Область применения - газовые котельные, газорегуляторные установки и другое газовое оборудование.

Тягомеры, напоромеры, тягонапоромеры могут поставляться в исполнении с сигнализирующей уставкой, во взрывозащищённом исполнении с сигнализирующей уставкой и с демпфером. Маркировка взрывозащиты 1Ех ib 11А T1 Gb X.

Структура условного обозначения прибора:

-100-М2Р

Х

кПа

У3

ТУ 26.51.52-16400227471-2018

2

1

6

1    «Тягомер ТмМП»;

«Напоромер НМП»;

«Тягонапоромер ТНМП».

2    Верхнее значение диапазона показаний в килопаскалях (кПа).

3    Класс точности:

«2,5» - для напоромеров, тягомеров с верхними значениями диапазона показаний 0,4; 0,6 кПа и тягонапоромеров с верхними значениями диапазона показаний 0,2; 0,3 кПа;

«1,5» - для остальных приборов.

4    Величина срабатывания уставки1 (для приборов с уставкой):

«У60» - 60 % от верхнего значения диапазона показаний;

«У70» - 70 % от верхнего значения диапазона показаний;

«У 80» - 80 % от верхнего значения диапазона показаний

«У 90» - 90 % от верхнего значения диапазона показаний.

5 Диапазон питающих напряжений уставки (для приборов с уставкой):

+18 -7

«12» - (12-78) В;

«3» - (3-2,2) В.

6    Вид климатического исполнения по ГОСТ 15150-69.

7    «Д» - при поставке приборов с демпфером.

8    Тип присоединительной резьбы:

«М20» - М20х1,5-8^

«G 1/2» - G 1/2-В.

9    «Ех» - взрывозащищённое исполнение (для приборов с уставкой взрывозащищённого исполнения).

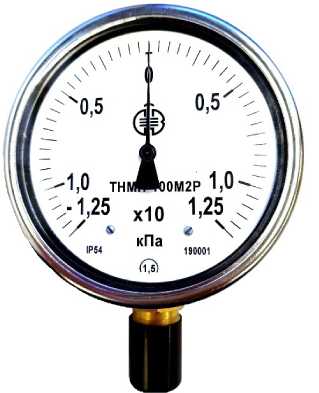

Общий вид тягомеров ТмМП-100-М2Р, напоромеров НМП-100-М2Р, тягонапоромеров ТНМП-100-М2Р мембранных показывающих приведен на рисунках 1 - 4. Пломбирование тягомеров, напоромеров, тягонапоромеров не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Основные метрологические характеристики тягомеров, напоромеров, тягонапоромеров_

Наименование характеристики

Значение

Тягомеры

ТмМП-100-М2Р

Напоромеры

НМП-100-М2Р

Тягонапоромеры

ТНМП-100-М2Р

u u ** _

Верхнии предел показании , кПа

Избыточное давление

-

0,4 ; 0,6 ; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40

0,2; 0,3; 0,5; 0,8; 1,25; 2; 3; 5; 8; 12,5; 20

Вакуумметрическое давление

н< н<

-0,4; -0,6 -1; -1,6; -2,5; -4; -6; -10; -16; -25; -40

-

-0,2 ; -0,3 ; -0,5; -0,8; -1,25; -2; -3; -5; -8; -12,5; -20

Класс точности

1,5; 2,5*

Пределы допускаемои погрешности, приведенной к диапазону показаний, %

*

±1,5; ±2,5

Пределы допускаемои погрешности от изменения температуры окружающего воздуха (А), выраженное в процентах диапазона показаний, не должно превышать значений, определяемых по формуле (1), %

А = ±Kt • At ,*** (1)

Вариация показаний, %

1,0

Примечание:

*

Класс точности 2,5 для напоромеров, тягомеров с верхними значениями диапазона показаний 0,4; 0,6 кПа и тягонапоромеров с верхними значениями диапазона показаний 0,2; 0,3 кПа - в соответствии с заказом. Для остальных приборов класс точности 1,5.

Для напоромеров (тягомеров) нижним (верхним) значением диапазона показаний является «0», для тягонапоромеров указано верхнее (избыточное) и нижнее (вакуумметрическое) значения диапазона измерений. Верхнее значение диапазона измерений избыточного давления у тягонапоромеров равно верхнему значению диапазона.

Диапазон измерения тягомеров и напоромеров должен быть равен от 0 до 75 % диапазона показаний, диапазон измерения тягонапоромеров должен быть равен от 0 до 75 % диапазона показаний, симметрично нулевой отметки шкалы.

где Kt - температурный коэффициент не более 0,06 %/°С;

At - абсолютное значение разности температур, °С, определяемое по формуле (2):

At = |t2 - t11 , (2) где t1 - температура окружающего воздуха, равная (от +18 до +28) °С;

Таблица 2 - Основные технические характеристики тягомеров, напоромеров, тягонапоромеров

Наименование характеристики

Значение

Габаритные размеры (высота х диаметр корпуса), мм, не более

136x0101,6

Резьба для присоединения к источнику давления:

-    метрическая;

-    трубная цилиндрическая

М20х1,5 G 1/2

Наименование характеристики

Значение

Масса, кг, не более

-    для тягомеров, напоромеров, тягонапоромеров без уставки;

-    для тягомеров, напоромеров, тягонапоромеров с уставкой взрывозащищённого исполнения

0,65

0,83

Величина срабатывания уставки1-*, % от ВПИ

60, 70, 80, 90

Диапазон питающих напряжений уставки1), В, не более

-    диапазон «12»

-    диапазон «3»

от 5 до 30 от 2,8 до 5,5

Максимальное входное напряжение Ui, В, не более

-    для диапазона питающих напряжений уставки1) «12»

-    для диапазона питающих напряжений уставки1) «3»

30

5,5

Максимальный входной ток Ii, мА, не более

-    для диапазона питающих напряжений уставки1) «12»

-    для диапазона питающих напряжений уставки1) «3»

30

1

Условия эксплуатации:

Температура окружающего воздуха, °С

-    для приборов без уставки;

-    для приборов с уставкой взрывозащищённого исполнения; Относительная влажность окружающего воздуха (без конденсации), %

от -50 до +60 от -40 до +60 от 5 до 98

Степень защиты по ГОСТ 14254-2015

IP 54

Маркировка взрывозащиты

1Ех ib 11А T1 Gb X

Вид климатического исполнения по ГОСТ 15150-69

У3

Средняя наработка на отказ, ч

66 700

Средний срок службы, лет

10

Примечание:

1) для тягомеров, напоромеров, тягонапоромеров с уставкой, в соответствии с заказом.

Знак утверждения типа

наносится на эксплуатационную документацию - типографским способом.

Комплектность

Комплектность тягомеров, напоромеров, тягонапоромеров приведена в таблице 3.

Таблица 3 - Комплектность тягомеров, напоромеров, тягонапоромеров

Наименование

Обозначение

Количество

Тягомеры ТмМП-100-М2Р, напоромеры НМП-100-М2Р, тягонапоромеры ТНМП-100-М2Р мембранные показывающие

-

1 шт.

Паспорт

ЦТКА.406123.056 ПС

1 экз.

Руководство по эксплуатации

ЦТКА.406123.056 РЭ

1 экз.

Поверка

осуществляется по документу ЦТКА.406123.056 РЭ «Руководство по эксплуатации. Тягомеры ТмМП-100-М2Р, напоромеры НМП-100-М2Р, тягонапоромеры ТНМП-100-М2Р мембранные показывающие», раздел 3 «Методика поверки», утвержденному с ООО «ПРОММАШ ТЕСТ», «18» февраля 2019 г.

Основные средства поверки:

- Комплексы для измерения давления цифровые ИПДЦ (рег. № 6788-03) Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»

Технические условия ТУ 26.51.52-164-00227471-2018
