Датчики давления пьезоэлектрические «Т»
| Номер в ГРСИ РФ: | 77163-19 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | ФКП "НТИИМ", г.Нижний Тагил |
Датчики давления пьезоэлектрические «Т» (далее - датчики) предназначены для измерений высоких динамических и квазистатических избыточных давлений газов и жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77163-19 |
| Действует | по 26.12.2029 |
| Наименование | Датчики давления пьезоэлектрические |
| Модель | «Т» |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d1bb608c-d935-3c7b-63f9-48ae7dd73973 |
Производитель / Заявитель
Федеральное казенное предприятие «Национальное испытательное объединение «Государственные боеприпасные испытательные полигоны России» (ФКП «НИО «ГБИП России»), г. Красноармейск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 928 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
77163-19: Описание типа
2024-77163-19.pdf
|
Скачать | 352.8 КБ | |
|
77163-19: Методика поверки
2019-mp77163-19.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Датчики давления пьезоэлектрические «Т» (далее - датчики) предназначены для измерения высоких динамических и квазистатических избыточных давлений газов и жидкостей.
Описание
Принцип действия датчика основан на прямом пьезоэффекте. В качестве чувствительного элемента используется пакет из пьезоэлектрических кристаллов, соединенных параллельно. Измеряемое давление воздействует на мембрану датчика, имеющую цельно точеную конструкцию с жестким центром. Усилие, развиваемое мембраной, передается на пакет пьезоэлементов, который генерирует электрический заряд, пропорциональный измеряемому давлению. Электрический заряд с помощью токосъемника подается на малогабаритный соединитель датчика, который соединяется с входом регистрирующей аппаратуры. Установка датчика на объекте измерений осуществляется в монтажное отверстие с резьбой. Датчики могут быть установлены на испытательном объекте непосредственно или с использованием специальных переходников, адаптеров.
Конструктивно датчики выполнены из металла, имеют сварное соединение и неразборную конструкцию, пломбированию от несанкционированного доступа не подлежат. Датчики имеют различные модели, отличающиеся внешним видом, а также значениями некоторых характеристик.
Общий вид моделей датчиков «Т500», «2Т1000Л», «Т2000», «2Т6000», «Т2000Р»,
«2Т6000Р», «2Т6000К», «2Т6000КБР», «3Т6000», «Т10000», «Т10000БС», «Т10000К БС»,
«Т10000К2» приведен на рисунках 1 - 9.
Рисунок 1 - Внешний вид датчика

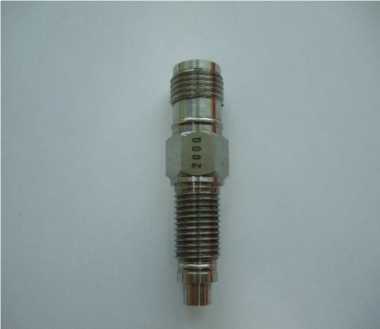

Рисунок 2 - Общий вид датчиков 2Т1000Л», «Т2000» и «2Т6000»

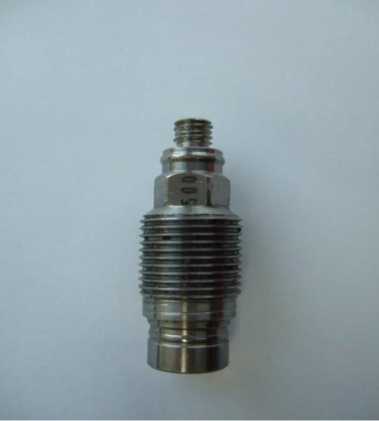

«Т500»

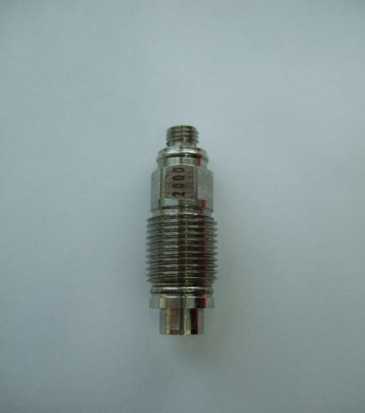

Рисунок 3 - Общий вид датчиков «Т2000Р», «2Т6000Р»

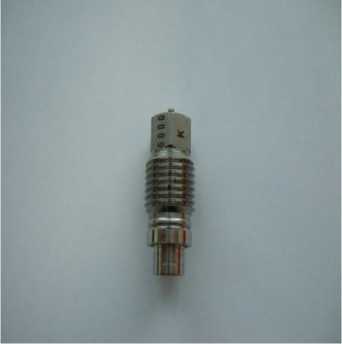

Рисунок 4 - Общий вид датчика «2Т6000К»

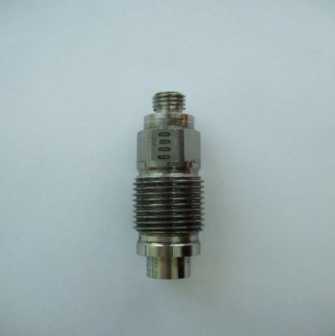

Рисунок 5 - Общий вид датчика «2Т6000КБР»

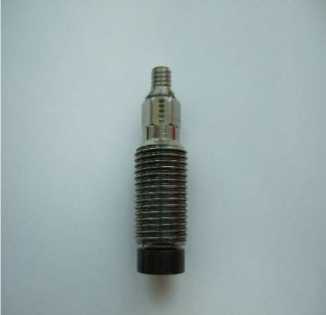

Рисунок 6 - Общий вид датчика «3Т6000»

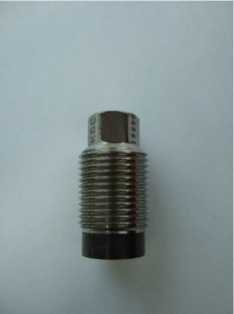

Рисунок 7 - Общий вид датчиков «Т10000», «Т10000БС»
Рисунок 8 - Общий вид датчика «Т10000К БС»

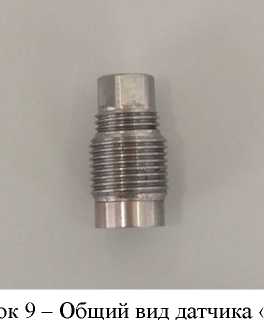

9
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом гравировки на одну из граней шестигранника корпуса датчика. Формат нанесения заводского номера цифровой.
Нанесение знака поверки на корпус датчиков не предусмотрено. Несанкционированный доступ к конструкции датчиков невозможен. Пломбирование не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
«Т10000», «Т10000К2», «Т10000БС», «Т10000КБС» |
«3Т6000» |
«2Т6000», «2Т6000Р», «2Т6000К», «2Т6000КБР» |
«Т2000», «Т2000Р» |
«2Т1000Л» |
«Т500» | |
|
Диапазон измерений давления, МПа |
от 50 до 1000 |
от 30 до 600 |
от 30 до 600 |
от 10 до 200 |
от 3 до 100 |
от 1 до 50 |
|
Пределы допускаемой приведенной погрешности измерения давления*, % |
±2,5 | |||||
|
Полярность выходного сигнала |
отрицательная | |||||
|
Постоянная времени саморазряда, с, не менее |
40 | |||||
|
Длительность нарастания выходного сигнала, мс, не более |
3 | |||||
|
Чувствительность, пКл/МПа, не менее |
10 |
15 |
17 |
50 |
80 |
100 |
|
Собственная частота, кГц, не менее |
150 |
150 |
180 |
160 |
150 |
120 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,1 | |||||
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 | |||||
* Погрешность измерений давления приведена к верхнему пределу измерений
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||||||||
|
«2Т1000Л» |
«3Т6000» |
«Т2000» |
«2Т6000» |
«Т2000Р» |
«2Т6000Р» |
«2Т6000К» |
«2Т6000КБР» |
«Т500» |
«Т10000» |
«Т10000БС» |
«Т10000КБС» |
C~i О О о о 1—н н | |
|
Г абаритные размеры, мм, не более: - высота |
37 |
30 |
37 |
37 |
43 |
43 |
25 |
16 |
35 |
38 |
38 |
24 |
25 |
|
- диаметр |
10 |
10 |
10 |
10 |
14 |
14 |
10 |
8 |
12 |
12 |
12 |
12 |
12 |
|
Масса, г, не более |
17 |
17 |
17 |
17 |
24 |
24 |
13 |
12 |
20 |
22 |
22 |
20 |
20 |
|
Условия эксплуатации - температура окружающей среды, °С |
от -60 до +120 | ||||||||||||
Знак утверждения типа
наносится на титульный лист формуляра типографским способом и на одну из граней шестигранника корпуса датчика методом гравировки.
Комплектность
Таблица 3 - Комплектность датчиков
|
Наименование |
Обозначение |
Количество |
|
Датчик давления пьезоэлектрический «Т» |
АШВ2.832.ХХХ* |
1 шт. |
|
Коробка упаковочная |
АШВ4.180.003 |
1 шт. |
|
Комплект принадлежностей |
- |
1 комплект |
|
Руководство по эксплуатации |
АШВ0.289.015 РЭ |
1 экз. |
|
Формуляр |
АШВ2.832.ХХХ* ФО |
1 экз. |
|
* Номер АШВ соответствует конкретному типу датчика; | ||
Сведения о методах измерений
приведены в руководстве по эксплуатации на датчики давления пьезоэлектрические «Т»
АШВ0.289.015 РЭ, п. 2 «Использование по назначению».
Нормативные документы
АШВ0.289.015 ТУ-ЛУ. Датчики давления пьезоэлектрические «Т». Технические условия.
Другие Датчики давления
