Установки поверочные УПГС

Номер в ГРСИ РФ: 77179-19
Производитель / заявитель: ООО "Эльстер Газэлектроника", г.Арзамас
Нужна поверка? Найдите поверителя на сайте www.ktopoverit.ru

Установки поверочные УПГС (далее - установки) предназначены для воспроизведения и измерения объемного расхода и объема газа.

Скачать

77179-19: Описание типа СИ Скачать 427.7 КБ
77179-19: Методика поверки Скачать 6 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 77179-19
Наименование Установки поверочные
Модель УПГС
Межповерочный интервал / Периодичность поверки 2 года
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 26.12.2024
Производитель / Заявитель

ООО "Эльстер Газэлектроника", г.Арзамас

РОССИЯ


Назначение

Установки поверочные УПГС (далее - установки) предназначены для воспроизведения и измерения объемного расхода и объема газа.

Описание

Принцип действия установок основан на сравнении объема (объемного расхода), измеренного поверяемыми средствами измерений и установкой. Установки осуществляют измерение объема (объемного расхода) воздуха с помощью критических сопел и/или преобразователей объемного расхода и объема газа.

Установки состоят из блока измерения объема и расхода воздуха, блока обработки данных, блока задачи расхода воздуха.

Блок измерения объема и расхода воздуха состоит из набора критических сопел и/или из нескольких измерительных линий с преобразователями объемного расхода и объема газа, первичных преобразователей давления, перепада давления, температуры, соединительных трубопроводов и монтажных рам.

Блок обработки данных состоит из преобразователей цифровых и аналоговых интерфейсов, измерительных каналов давления, температуры, влажности, постоянного тока, частоты, времени и счета импульсов, блоков питания, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением (далее - ПО).

Блок задачи расхода воздуха состоит из вакуумного насоса, воздуходувок, запорной арматуры и частотных регуляторов.

Блок задачи расхода воздуха создает разряжение с помощью вакуумного насоса или воздуходувок, в результате чего воздух из помещения начинает поступать через поверяемое средство измерений, а затем проходит через блок измерения объема и расхода воздуха. На основании измеренного количества импульсов и времени (при задании расхода через критические сопла), а также измеренных значений давления, перепада давления, температуры и влажности с помощью блока обработки данных рассчитывается объем (объемный расход) воздуха, прошедший через установку, приведенный к условиям измерений поверяемого (испытуемого) средства измерения или к стандартным условиям. Значение влажности измеряется с помощью измерителя влажности и температуры ИВТМ-7 (регистрационный номер 71394-18).

Установки имеют три модификации в зависимости от комплектации блока измерения объема и расхода воздуха:

-    модификация М на базе преобразователей объемного расхода и объема (счетчиков)

газа;

-    модификация С на базе критических сопел;

-    модификация МС на базе преобразователей объемного расхода и объема (счетчиков) газа и критических сопел.

Установки выпускаются с различными максимальными и минимальными значениями воспроизводимого и измеряемого объёмного расхода воздуха в зависимости от набора критических сопел и преобразователей объемного расхода и объема газа.

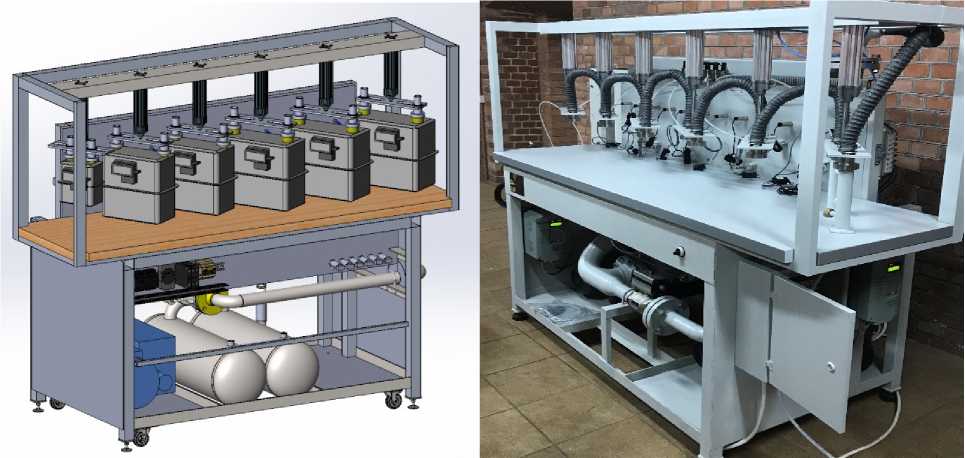

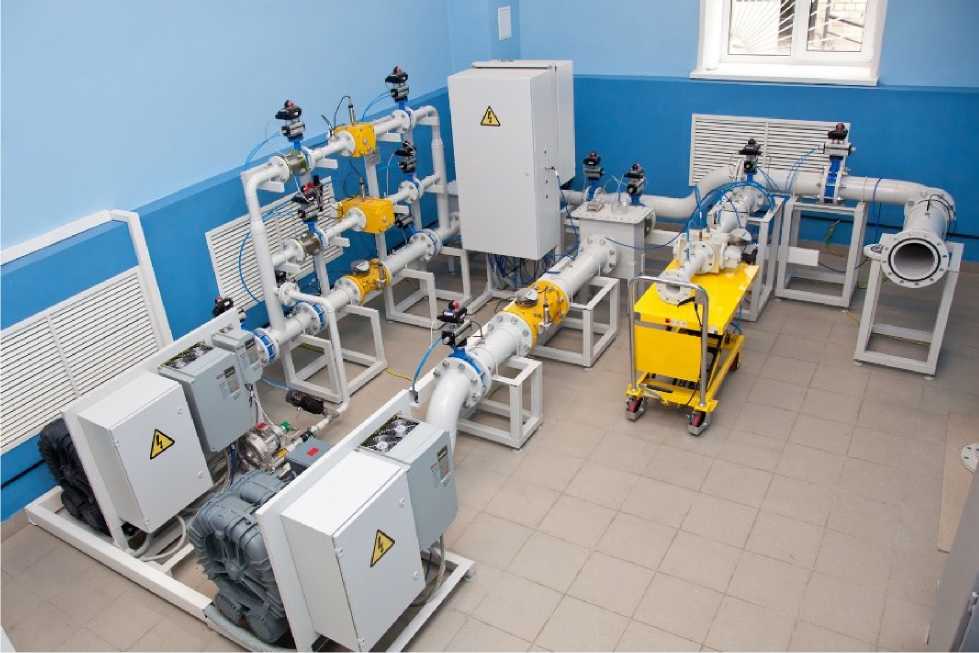

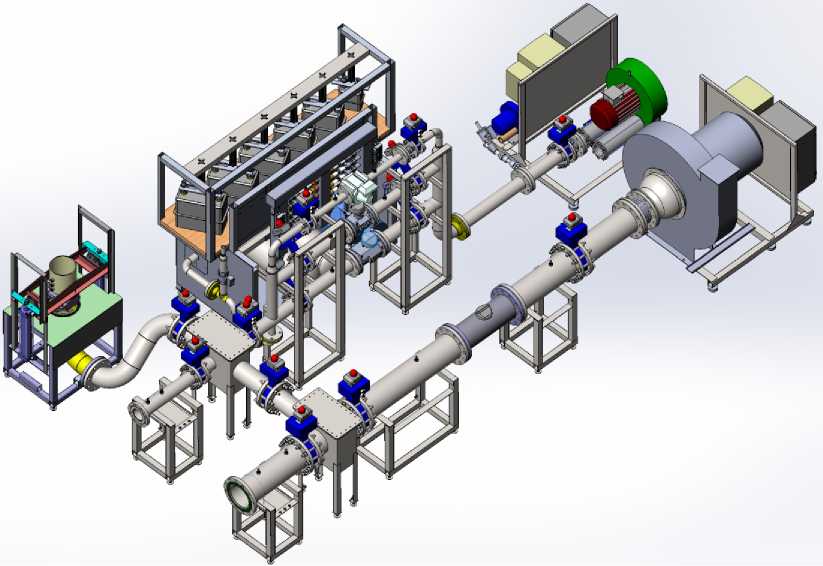

Общий вид установок представлен на рисунках 1-3.

Пломбирование установок не предусмотрено.

Программное обеспечение

ПО установок разделено на две части: метрологически значимую, которая включает алгоритмы обработки измеренной информации, и метрологически не значимую, используемую для визуализации полученных данных.

ПО установок защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров с помощью разграничения прав доступа пользователей, системы идентификации пользователей и пароля.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

upg math.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО

C9A3D85AC93EC2A925F0A7

34F28466F2

Алгоритм вычисления контрольной суммы исполняемого кода

MD5

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Максимальное значение воспроизводимого и измеряемого объёмного расхода воздуха (верхний предел измерений) установками модификации С, м /ч

65; 40; 25; 16; 10; 6

Максимальное значение воспроизводимого и измеряемого объёмного расхода воздуха (верхний предел измерений) установками модификаций М и МС, м3/ч

6500; 4000; 2500; 1600; 1000; 650; 400; 250; 160; 100

Наименование характеристики

Значение

Минимальное значение воспроизводимого и измеряемого объёмного расхода (нижний предел измерений) воздуха установками модификаций С и МС, м3/ч

1,0; 0,8; 0,6; 0,5; 0,4; 0,35; 0,25; 0,16; 0,1; 0,05; 0,04; 0,025; 0,016; 0,01; 0,006; 0,003

Минимальное значение воспроизводимого и измеряемого объёмного расхода (нижний предел измерений) воздуха установками модификации М, м3/ч

1; 0,8; 0,6; 0,5 ;0,4; 0,35

Доверительные границы относительной погрешности при измерении объема (объемного расхода) воздуха, %

±0,3

Диапазон измерений канала абсолютного давления, кПа

от 80 до 110

Пределы допускаемой абсолютной погрешности канала абсолютного давления, кПа

±0,08

Диапазон измерений канала вакуумметрического давления, кПа

от 0 до 100

Пределы допускаемой абсолютной погрешности канала вакуумметрического давления, кПа

±0,5

Диапазон измерений каналов перепада давления, кПа

от 0 до 10

Пределы допускаемой абсолютной погрешности канала перепада давления*, кПа

±0,025

Диапазон измерений каналов температуры, °С

от +10 до +30

Пределы допускаемой абсолютной погрешности канала температуры, °С

±0,1

Диапазон измерений канала силы постоянного электрического тока, мА

от 4 до 20

Пределы допускаемой приведенной к диапазону измерений погрешности канала силы постоянного электрического тока, %

±0,1

Диапазон измерений канала электрического напряжения*, В

от 0 до 10

Пределы допускаемой приведенной к диапазону измерений погрешности канала электрического напряжения*, %

±0,1

Диапазон измерений канала частоты*, Гц

от 0,1 до 10000

Пределы допускаемой относительной погрешности канала частоты*, %

±0,1

* При наличии в комплектации

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Измеряемая среда (поверочная среда)

воздух

Максимальное число одновременно поверяемых счетчиков:

6

Параметры электрического питания:

- напряжение переменного тока мобильной установки, В

230±23; 400±40

- частота переменного тока, Гц

50±1

Потребляемая мощность, кВт, не более

- модификация С

5

- модификация М

30

- модификация МС

30

Наименование характеристики

Значение

Габаритные размеры в зависимости от максимального значения

воспроизводимого и измеряемого объёмного расхода воздуха,

длинахширинахвысота, мм, не более:

- от 6 до 65 м3/ч

- 2000x1000x2000

- 100 м3/ч

- 3000x1000x2000

- 160 м3/ч

- 3500x1000x2000

- 250 м3/ч

- 3500x1000x2000

- 400 м3/ч

- 4500x2500x2000

- 650 м3/ч

- 5500x2500x2000

- 1000 м3/ч,

- 6000x3000x2000

- 1600 м3/ч

- 6000x3000x2000

- 2500 м3/ч

- 7600x4000x2000

- 4000 м3/ч

- 9000x4000x2000

- 6500 м3/ч

- 10000x4000x2000

Масса в зависимости от максимального значения

воспроизводимого и измеряемого объёмного расхода воздуха, кг, не более:

-    от 6 до 65 м /ч

-    250 м3/ч

-    650 м3/ч

-    1000 м3/ч,

500

800

900

1800

- 1600 м3/ч

2200

- 2500 м3/ч

2700

- 4000 м3/ч

3000

- 6500 м3/ч

3500

Условия эксплуатации:

- температура окружающей среды, °С

от +10 до +30

- относительная влажность, %

от 30 до 80

- атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, и на маркировочную табличку установки методом лазерной гравировки.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Установка поверочная УПГС

ЛГТИ. 16.050000.001

1 шт.

Паспорт

ЛГТИ. 16.050000.001 ПС

1 экз.

Руководство по эксплуатации*

ЛГТИ. 16.050000.001 РЭ

1 экз.

Методика поверки*

МП 1036-13-2019

1 экз.

* Допускается предоставлять в электронном виде

Поверка

осуществляется по документу МП 1036-13-2019 «Государственная система обеспечения единства измерений. Установки поверочные УПГС. Методика поверки», утвержденному ФГУП «ВНИИР» 22.10.2019.

Основные средства поверки:

-    Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2017, диапазон воспроизведения единиц объемного расхода газа от 0,003 до 16000 м /ч, СКО от 0,01 до 0,03 %, НСП от 0,05 до 0,12 %, расширенная неопределенность при коэффициенте охвата k=2 от 0,06 до 0,11 %;

-    эталон единицы силы постоянного электрического тока 2 разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 01.10.2018 №2091 в диапазоне от 0 до 25 мА;

-    эталон единицы постоянного электрического напряжения 3 разряда в соответствии с ГПС по ГОСТ 8.027-2001;

-    эталон единицы абсолютного давления 2 разряда в соответствии с ГПС по ГОСТ Р 8.840-2013 с пределами допускаемой абсолютной погрешности ±40 Па;

-    эталон единицы избыточного давления 2 разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 29.06.2018 г. № 1339 с пределами допускаемой приведенной погрешности ±0,05 %;

-    эталон единицы температуры 3 разряда в соответствии с ГПС по ГОСТ 8.558-2009 с пределами допускаемой абсолютной погрешности ±0,05 °С;

-    калибратор многофункциональный MC5-R (регистрационный номер в Федеральном информационном фонде 22237-08), диапазон воспроизведения сигналов синусоидальной и прямоугольной формы от 0,0028 до 50000 Гц, пределы допускаемой относительной погрешности ± 0,01 %; диапазон воспроизведения последовательности импульсов от 0 до 9999999 имп., амплитуда сигнала от 0 до 10 В.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке установки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1 106 Па

Приказ Росстандарта от 29.06.2018 г. № 1339 Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа

Приказ Росстандарта от 01.10.2018 г. № 2091 Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 -10-16 до 100 А

Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расхода газа

ЛГТИ. 16.050000.001 ТУ. Установки поверочные УПГС. Технические условия
