Счетчики электрической энергии ЭМИС-ЭЛЕКТРА 976

Номер в ГРСИ РФ: 77204-20
Категория: Счетчики электроэнергии
Производитель / заявитель: ЗАО "Электронные и механические измерительные системы", г.Челябинск
Нужна поверка? Найдите поверителя на сайте www.ktopoverit.ru

Счётчики электрической энергии ЭМИС-ЭЛЕКТРА 976 (далее - счётчики) трехфазные интеллектуальные непосредственного или трансформаторного включения предназначены для измерений активной и реактивной электрической энергии, измерений показателей качества электрической энергии (отклонение напряжения, отклонение частоты напряжения) в трехфазных цепях переменного тока 0,4 кВ с частотой 50 Гц, а также для организации многотарифного учета и передачи информации о потребляемой энергии при использовании в составе автоматизированных систем коммерческого учета электроэнергии.

Скачать

77204-20: Описание типа СИ Скачать 121.3 КБ
77204-20: Методика поверки Скачать 8.2 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 77204-20
Наименование Счетчики электрической энергии
Модель ЭМИС-ЭЛЕКТРА 976
Межповерочный интервал / Периодичность поверки 16 лет
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 16.01.2025
Производитель / Заявитель

ЗАО "Электронные и механические измерительные системы", г.Челябинск

РОССИЯ


Назначение

Счётчики электрической энергии ЭМИС-ЭЛЕКТРА 976 (далее - счётчики) трехфазные интеллектуальные непосредственного или трансформаторного включения предназначены для измерений активной и реактивной электрической энергии, измерений показателей качества электрической энергии (отклонение напряжения, отклонение частоты напряжения) в трехфазных цепях переменного тока 0,4 кВ с частотой 50 Гц, а также для организации многотарифного учета и передачи информации о потребляемой энергии при использовании в составе автоматизированных систем коммерческого учета электроэнергии.

Описание

Измерение электрической энергии производится обработкой входных сигналов тока и напряжения, с аналого-цифровым преобразованием в цифровые значения микроконтроллером, с сохранением результатов в энергонезависимой памяти и отображением на дисплее счетчика.

Функциональные возможности счетчика позволяют:

-    вести учёт активной и реактивной электрической энергии в двух направлениях по 8 тарифам с сохранением энергопотребления по каждому тарифу;

-    измерять текущие значения параметров электрической сети;

-    фиксировать дифференциальный ток;

-    формировать профили нагрузки;

-    регистрировать максимумы мощности;

-    вести журналы событий;

-    фиксировать нарушение параметров качества электроснабжения;

-    отображать и фиксировать аварийные события;

-    фиксировать воздействие сверхнормативного постоянного или переменного магнитного поля;

-    осуществлять удаленную коммуникацию со счетчиком;

-    управлять электрическим снабжением потребителя внешней командой или при превышении заданных пределов потребления;

-    эксплуатироваться как автономно, так и совместно с другими устройствами в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ).

Технические и функциональные характеристики отражаются в буквенно-цифровом коде при заказе счетчика и приводятся в паспорте (расшифровка буквенно-цифрового кода приведена в таблице 1):

ЭЭ 976 - Xi - Х2. Хз. Х4 - Х5. Хб. Х7 - X - Х9 - Xw - Хи

Таблица 1 - Расшифровка буквенно-цифрового кода заказа счётчиков

Место в обозначении кода

Наименование характеристики

Значение характеристики

ЭЭ 976

Тип счётчика

ЭЭ-976

Xi

Исполнение корпуса

СХ1

исполнение СХ в корпусе по рисунку 1 а

СХ2

исполнение СХ в корпусе по рисунку 1б

Х

исполнение Х (рисунок 2)

Х2

Класс точности

Активная/Реактивная

0,5

0,5S/1

1

1/2

Место в обозначении кода

Наименование характеристики

Значение характеристики

Хз

Номинальное напряжение

1

3х57,7/100 В

2

3х230/400 В

Х4

Базовый/номинальный (максимальный ток)

5(10)

5(10) А, трансформаторное включение

5(100)

5(100) А, непосредственное включение

х

исполнение по заказу

Х5

Выходные устройства

Количество испытательных выходов

2 (активная + реактивная мощность)

1ИП

1 программируемый (активная/реактивная мощность)

секундных тактовых импульсов (f=1 Гц, Т=1 с)

Хб

Интерфейсы связи

нет символа (-)

Оптический порт и RS-485 присутствуют во всех исполнениях.

х

исполнение по заказу

Х7

Коммуникационный модуль

PLC

Модуль PLC

GPRS

Модуль GPRS

RF

Модуль RF

х

исполнение по заказу

Х8

Протокол передачи данных

Е

ЭМИС-Е

Д

DLMS

С

СПОДЭС

х

исполнение по заказу

Х9

Управление нагрузкой

Количество релейных выходов

Р

внутреннее реле включения/отключения нагрузки

+хК

Количество х релейных выходов

Х10

Функция измерений параметров качества электроснабжения

КЭ

нормируемые показатели КЭ по классу S

Х11

Специальное исполнение

Ф

исполнение с дополнительными функциями

Пример записи обозначения счётчика при заказе и в паспорте:

ЭЭ 976 - СХ1 - 1 . 2 . 5 (100) - 2И+Т . - . PLC - Д - Р+2К - КЭ

(Счётчик электрической энергии трехфазный интеллектуальный непосредственного включения ЭМИС-ЭЛЕКТРА 976 в корпусе по рисунку 1а, класса точности 1 по активной и класса точности 2 по реактивной электрической энергии, на номинальное напряжение 3х230/400 В, с базовым током 5 А и максимальным током 100 А, с 2-мя испытательными импульсными выходами активной и реактивной энергии, с выходом тактовых секундных импульсов, с оптическим портом и интерфейсом связи RS-485, оснащенный модулем PLC, протокол передачи данных DLMS, с внутренним реле включения/отключения нагрузки, с 2-мя релейными выходами, с функцией измерений параметров качества электроснабжения, без дополнительных функций).

Конструктивно счётчики состоят из следующих частей:

-    корпуса с крышкой;

-    отсек коммуникационного модуля с крышкой;

-    отсек зажимов с крышкой.

В корпусе счётчика размещены электронная плата с электронными компонентами, измерительный преобразователь, блок питания, реле управления нагрузкой.

В верхней части корпуса расположен отсек коммуникационного модуля, подключаемый к электронной плате через разъём.

Счетчик оснащен датчиками контроля:

-    открытия крышки корпуса счётчика;

-    открытия крышки коммутационного модуля;

-    открытия крышки отсека зажимов;

-    воздействия сверхнормативного постоянного или переменного магнитного поля.

В нижней части счётчика расположен отсек клеммной колодки и дополнительные зажимы.

Измерительный преобразователь включает:

-    резистивные делители;

-    трансформаторы тока для измерения тока каждой фазы;

-    аналого-цифровой преобразователь, обрабатывающий сигналы напряжения и тока в цифровые значения;

-    прецизионный шунт, для измерения тока в нулевом проводе.

Результаты измерений и параметры настройки счетчика хранятся в энергонезависимой памяти. При отключении питания контроллер, используя батарею резервного питания, записывает текущие значения в энергонезависимую память, из которой может их считать после восстановления питания.

Счётчики оснащены энергонезависимыми часами реального времени (RTC) и календарём, с резервной батареей питания, обеспечивающие внешнюю ручную и автоматическую коррекцию времени.

Счётчики имеют два исполнения «Х» и «СХ», отличающихся внешним видом корпусов, исполнением жидкокристаллических индикаторов (дисплеев) и набором отображаемых на дисплее символов, а также исполнение «СХ» имеет отдельные испытательные выходы для активной и реактивной энергии, а в исполнении «Х» переключение испытательного выхода активной/реактивной энергии производится через программу-конфигуратор «ЭМИС». На выходе испытательного выхода формируются импульсы пропорциональные потребленной активной или реактивной энергии.

Для управления на лицевой панели счетчика предусмотрены две кнопки. Пломбируемая кнопка по умолчанию заблокирована предприятием-изготовителем, но может быть запрограммирована по требованию заказчика. Вторая кнопка предназначена для включения подсветки дисплея (при наличии напряжения в цепи питания), просмотра информации на дисплее и для включения реле управления нагрузкой.

Во всех исполнениях счётчики оснащены оптическим портом и интерфейсом связи RS-485. В зависимости от исполнения счётчиков в них могут быть установлены GPRS, PLQ RF модули, или модуль с интерфейсом по требованию заказчика.

В случае специального исполнения счетчика (исполнение Ф), в отсек коммуникационного модуля может быть установлен модуль расширения функционала.

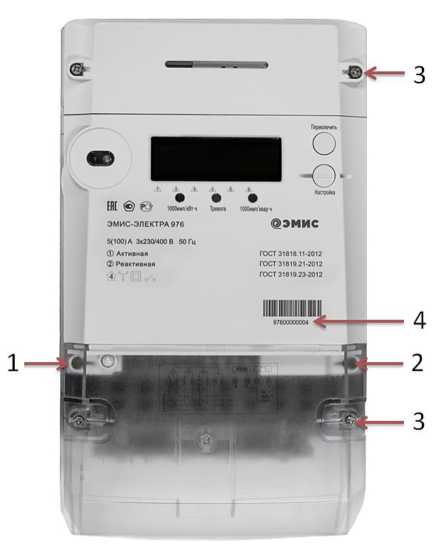

Общий вид счётчиков со схемой пломбировки от несанкционированного доступа и места нанесения знака поверки представлен на рисунке 1 и рисунке 2.

а)    б)

Рисунок 2 - Общий вид счетчиков исполнения «Х» со схемой пломбировки

Стрелками обозначены места пломбировки:

1    - место установки пломбы предприятия-изготовителя

2    - место установки пломбы поверителя

3    - место установки пломбы энергоснабжающей организации.

В счетчиках исполнения «Х» места пломбировки 1 и 2 закрыты крышкой зажимов.

Программное обеспечение

Счётчики имеют встроенное программное обеспечение (ПО).

Встроенное ПО в процессе производства заносится в контроллеры счётчиков. Данное ПО разделено на метрологическое значимое и коммуникационное ПО (метрологически незначимое). Конструкция счетчика исключает возможность несанкционированного влияния на метрологически значимую часть и измерительную информацию. Коммуникационное ПО защищено от изменений с помощью многоуровневой системы безопасности: криптографической защиты, электронного и механического опечатывания конструктивных элементов счетчика.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Индикационные данные ПО счётчиков электрической энергии

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЕЕ976

Номер версии (идентификационный номер) ПО

не ниже 1.04.00

Технические характеристики

Метрологические и технические характеристики счетчиков приведены в таблицах 3 - 4.

Таблица 3 - Метрологические характеристики счётчиков

Наименование характеристики

Значение

1

2

Класс точности ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012:

-    для измерений электрической активной энергии

-    для измерений электрической реактивной энергии

0,5S или 1 1 или 2

Пределы допускаемой основной относительной погрешности измерений напряжения в диапазоне от 20 до 120 % от ином, %

±0,5

Пределы допускаемой дополнительной погрешности измерения напряжения, вызываемые изменением влияющих величин

не превосходят пределов,

установленных в ГОСТ 31819.22-2012 для счетчиков класса точности 0,5S,

ГОСТ 31819.21-2012 для счетчиков класса точности 1

Пределы допускаемой погрешности измерений частоты напряжения в диапазоне от 42,5 до 57,5 Гц, Гц

±0,05

Пределы допускаемой погрешности измерения коэффициента мощности в диапазонах от 0,5(инд.) до -0,5(емк.)

±0,01

Пределы основной абсолютной погрешности хода внутренних часов, с/сут

±0,5

Пределы допускаемой дополнительной абсолютной погрешности хода встроенных часов от изменения температуры окружающей среды в рабочем диапазоне температур, с/(сут°С)

±0,15

1

2

Погрешность измерений по классу S, ГОСТ 30804.4.30-2013, при фиксировании нарушений параметров качества электроснабжения:

-    пределы допускаемой основной относительной погрешности измерений положительного 5U(+) и отрицательного 5U(-) отклонения напряжения в диапазоне ±10 % от ином, %

-    пределы допускаемой дополнительной погрешности измерений положительного 5U(+) и отрицательного 5U(-) отклонения напряжения в диапазоне ±10 % от

ином

-    пределы допускаемой абсолютной погрешности измерений положительного и отрицательного отклонения частоты в диапазоне ±0,4 Гц от ^ом, Гц

±0,5

не превосходят пределов, установленных в ГОСТ 31819.22-2012 для счетчиков класса точности 0,5S,

ГОСТ 31819.21-2012 для счетчиков класса точности 1

±0,05

Таблица 4 - Основные технические характеристики счётчиков

Наименование характеристики

Значение

1

2

Номинальное напряжение, U^, В

3х57,7/100

3х230/400

Рабочий диапазон напряжения, В

от 0,9 до 1,10 ^ом

Предельный рабочий диапазон напряжения, В

от 0 до 1,15 ^ом

Базовый/номинальный ток, Ig/ 1ном, А

5

Максимальный ток, 1макс, А

10 или 100

Стартовый ток (чувствительность), мА:

-    для счетчиков класса точности 0,5S по активной энергии при трансформаторном включении

-    для счетчиков класса точности 1 по активной/ реактивной электрической энергии при непосредственном включении

-    для счетчиков класса точности 1 по реактивной энергии при трансформаторном включении

-    для счётчиков класса точности 2 по реактивной энергии при непосредственном включении

5

20

10

25

Номинальная частота электрической сети, ^ом, Гц

50

Диапазон изменения частоты, Гц

от 47,5 до 52,5

Постоянная счётчика, имп/кВт-ч (имп/квар-ч)

-    при непосредственном включении

-    при трансформаторном включении

1000

10000

Потребляемая мощность по цепи напряжения, Вт (В • А), не более

2 (10)

Потребляемая мощность по цепи тока, В А, не более

0,9

1

2

Выходные устройства*:

-    испытательный выход (активная + реактивная мощность)

-    испытательный программируемый выход (активная + реактивная мощность)

-    выход секундных тактовых импульсов, (f=1 Гц, Т=1 с)

1 + 1 1 1

Интерфейс связи*

оптический порт, RS-485

Коммуникационный модуль*

PLC,

RF,

GPRS

Скорость обмена по цифровому интерфейсу, бит/с

-    оптический порт

-    RS-485

от 300 до 9600 от 1200 до 57600

Параметры многотарифного учёта Количество тарифов Тарифная схема:

-    количество выходных и праздничных дней

-    количество сезонных таблиц

-    количество недельных таблиц

-    количество дневных таблиц

-    количество записей в дневной таблице

до 8

до 100 до 12 до 8 до 8 до 12

Управление нагрузкой:

-    внутреннее реле

-    релейный выход

1

до 2

Установленный диапазон рабочих температур окружающей среды, °С

от -25 до +55

Диапазон рабочих температур окружающей среды для индикации дисплея, °С

от -20 до +45

Предельный диапазон рабочих температур окружающей среды, °С

от -55 до +70

Максимальная допустимая относительная влажность окружающего воздуха, %

95

Степень защиты, обеспечиваемая оболочкой счётчика (Код IP) по ГОСТ 14254-2015

IP 54

Время работы часов на резервном источнике питания, в случае пропадания основного питания, лет, не менее

10

Габаритные размеры (длина х ширина х высота), мм, не более:

-    счётчиков исполнения «СХ»

-    в корпусе по рисунку 1 а

-    в корпусе по рисунку 1 б

-    счётчиков исполнения «Х»

170 х 83 х 290 170 х 72 х 290 170 х 85 х 290

Масса, кг, не более:

-    счётчиков исполнения «СХ»

-    в корпусе по рисунку 1 а

-    в корпусе по рисунку 1 б

-    счётчиков исполнения «Х»

2,1

1,9

2,2

Средняя наработка до отказа, часов, не менее

280 000

Средний срок службы, лет, не менее

30

* В соответствии с исполнением счётчика

Знак утверждения типа

наносится на лицевую панель счётчиков методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность счётчика

Наименование

Обозначение

Количество

Счетчик электрической энергии

ЭМИС-ЭЛЕКТРА 976*

1 шт.

Руководство по эксплуатации

ЭЭ-976.000.000.00 РЭ

1 экз. на партию

Паспорт

ЭЭ-976.000.000.00 ПС

1 экз.

Методика поверки**

ЭЭ-976.000.000.00 МП

1 экз.

Адаптер для связи счётчика с компьютером**

ЭМИС-СИСТЕМА 750

1 шт.

* Исполнение определяется заказом ** По заказу

Поверка

осуществляется по документу ЭЭ-976.000.000.00 МП «ГСИ. Счётчики электрической энергии ЭМИС-ЭЛЕКТРА 976. Методика поверки», утверждённому ЗАО КИП «МЦЭ» 27.09.2019. Основные средства поверки:

-    установка автоматическая трёхфазная для поверки счетчиков электрической энергии НЕВА-Тест 6303, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 52156-12;

-    мультиметр цифровой 34401A (Agilent), регистрационный номер 16500-97;

-    частотомер электронно-счётный Ч3-81/1, регистрационный номер 27323-04;

-    установка для проверки параметров электрической безопасности GPI-825, регистрационный номер 46633-11.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счётчиков с требуемой точностью.

Знак поверки наносится на счётчик в месте для нанесения знака поверки, указанном на рисунке 1, в соответствующий раздел паспортов счётчиков или на свидетельства о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Минэнерго России от 15.03.2016 № 179 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учёте использования энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счётчики статические реактивной энергии

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ТУ 26.51.63.130-089-14145564-2019    Счётчики    электрической    энергии

ЭМИС-ЭЛЕКТРА 976. Технические условия

Другие Счетчики электроэнергии

77205-20
ЭМИС-ЭЛЕКТРА 971 Счетчики электрической энергии
ЗАО "Электронные и механические измерительные системы", г.Челябинск
Счётчики электрической энергии ЭМИС-ЭЛЕКТРА 971 (далее - счётчики) однофазные интеллектуальные непосредственного включения предназначены для измерений активной и реактивной электрической энергии, измерений показателей качества электрической энергии (...
Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-12-АМ» (далее - счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифф...
Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-32-AM» (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфаз...
Счетчики электрической энергии трёхфазные интеллектуальные НАРТИС-300 предназначены для измерения активной и реактивной энергии прямого и обратного направлений и четырехквадрантной реактивной энергии, ведения массивов профиля мощности нагрузки с прог...
Счетчики электрической энергии постоянного тока СКВТ-РЭП (далее - счетчики) предназначены для измерений и учета электрической энергии постоянного тока в режиме потребления и возврата (прямом и реверсивном).
