Комплекты измерительные К505 (далее - комплекты) предназначены для измерений напряжения и силы переменного тока промышленной частоты и активной мощности в однофазных и трёхфазных трёхпроводных и четырёхпроводных цепях переменного тока промышленной частоты при равномерной и неравномерной нагрузках фаз.

Информация по Госреестру

Основные данные
Номер по Госреестру 77209-20
Наименование Комплекты измерительные
Модель К505
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 16.01.2025
Производитель / Заявитель

ООО "ПК "Высоковольтные технологии", г.Волгоград

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 138
Найдено поверителей 29
Успешных поверок (СИ пригодно) 136 (99%)
Неуспешных поверок (СИ непригодно) 2 (1%)
Актуальность информации 19.11.2024

Поверители

Скачать

77209-20: Описание типа СИ Скачать 102.4 КБ
77209-20: Методика поверки МП 206.1-117-2019 Скачать 5.1 MБ

Описание типа

Назначение

Комплекты измерительные К505 (далее - комплекты) предназначены для измерений напряжения и силы переменного тока промышленной частоты и активной мощности в однофазных и трёхфазных трёхпроводных и четырёхпроводных цепях переменного тока промышленной частоты при равномерной и неравномерной нагрузках фаз.

Описание

Комплекты состоят из единого блока, выполненного в металлическом корпусе с крышкой. С внешней стороны к крышке прикреплена сумка с принадлежностями и документацией. Комплекты представляют собой переносной прибор.

На передней панели комплекта расположены органы коммутации, управления и индикации.

Комплекты позволяют измерять силу тока по фазам непосредственно, с помощью измерительных трансформаторов с номинальным вторичным током 5 А или с помощью клещей - преобразователей тока с коэффициентом преобразования 10 мВ/А или 1 мВ/А.

Измерение напряжения и силы тока осуществляется с помощью многоканального АЦП, подключенного через делители напряжения и через трансформаторы тока, соответственно, к выводам всех трёх фаз комплекта. Мгновенные выборки напряжения и силы тока по всем фазам происходят одновременно. Измерение активной мощности производится путём суммирования произведений мгновенных значений напряжения и силы тока с учётом их алгебраических знаков. Измеренные значения напряжения, силы тока и активной мощности для всех трёх фаз отображается на жидкокристаллическом дисплее одновременно.

Рабочее положение комплекта - любое.

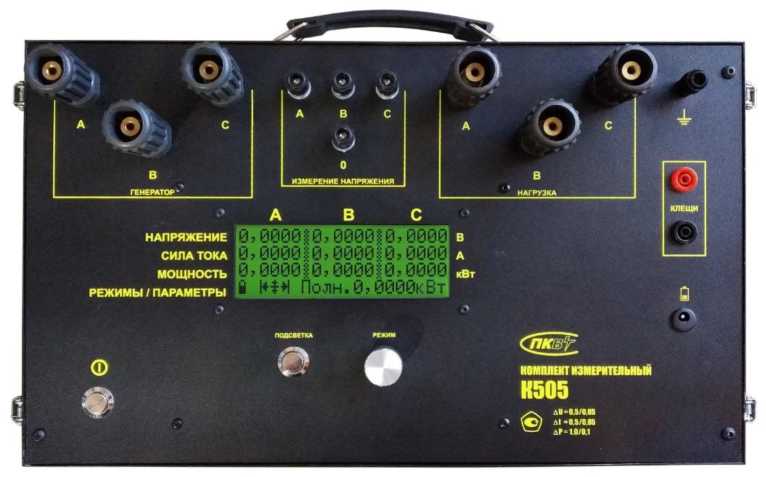

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведены на рисунке 1.

Место пломбировки

несанкционированного доступа

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от

Программное обеспечение

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных измерений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

10B112033CD569AA745D221D242BA067

Номер версии (идентификационный номер) ПО

не ниже 1.00

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений напряжения переменного тока промышленной частоты, В

от 3 до 600

Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока промышленной частоты, %

±(0,5+0,05-(600/u-1))*

Диапазон измерений силы переменного тока промышленной частоты, А

от 1 до 100

Пределы допускаемой относительной основной погрешности измерений силы переменного тока промышленной частоты, %

- для значений силы тока от 1,0 до 10,0 А

- для значений силы тока от 10,01 до 100,0 А

±(0,5+0,1-(10/i-1))** ±(0,5+0,05-(100/i-1))**

Диапазон измерений активной мощности, кВт

от 0,1 до 60,0

Пределы допускаемой относительной основной погрешности измерений активной мощности, %

±(1,0+0,1-(60/p-1))***

Нормальные условия применения:

- температура окружающей среды, оС

- относительная влажность, %

- атмосферное давление, кПа

от +15 до +35 от 10 до 80 от 84 до 106

Примечание:

* u - измеренное значение напряжения, В;

* * i - измеренное значение силы тока, А;

* ** p - измеренное значение активной мощности, кВт.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжения переменного тока, В

- частота переменного тока, Гц

220±22 50

Габаритные размеры средства измерений, мм, не более - высота х ширина х длина

150 х 250 х 420

Условия эксплуатации:

- температура окружающей среды, оС

- относительная влажность, %

- атмосферное давление, кПа

от -20 до +40 до 80 при +25 °С от 84 до 106

Масса, кг, не более

3

Средний срок службы, лет

Средняя наработка на отказ, ч

8 7000

Знак утверждения типа

наносится на переднюю панель комплекта и титульный лист паспорта.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Комплект измерительный

К505

1 шт.

Паспорт

ПКАВ.422168.004 ПС

1 экз.

Методика поверки

МП206.1-117-2019

1 экз.

Поверка

осуществляется по документу МП 206.1-117-2019 «Комплекты измерительные К505. Методика

поверки», утвержденному ФГУП «ВНИИМС» 21 октября 2019 г.

Основные средства поверки:

Калибратор универсальный Fluke 9100, регистрационный № 25985-09;

Калибратор переменного тока Ресурс-К2, регистрационный № 31319-12;

Трансформатор тока измерительный лабораторный ТТИ-5000.5, регистрационный № 27007-04;

Амперметр цифровой СА3010/3-000, регистрационный № 27219-04.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4221-004-22378101-2019. Комплекты измерительные К505. Технические условия
