Устройства бортовые приемо-преобразующие БППУ-ОГ
| Номер в ГРСИ РФ: | 77220-26 |
|---|---|
| Производитель / заявитель: | ОАО "ЛИИП им.В.С.Гризодубовой", г.Жуковский |
Устройства бортовые приемо-преобразующие БППУ-ОГ (далее — бортовые устройства ОГ) предназначены для определения координат и скорости потребителя в дифференциальном режиме по сигналам навигационных космических аппаратов, формирование и выдача потребителю опорной дискретной сетки частот, информации о времени и синхронизации параметров информационных систем потребителя к национальной шкале координированного времени Российской Федерации UTC(SU).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 77220-26 | ||||||
| Действует | по 04.03.2031 | ||||||
| Наименование | Устройства бортовые приемо-преобразующие | ||||||
| Модель | БППУ-ОГ | ||||||
| Приказы |
№376 от
04.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 5527676a-e1d3-8766-8ec6-5a2989c37b8a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ОАО «ЛИИП им. Гризодубовой В.С.», РОССИЯ, 140185 Московская область, г. Жуковский, ул. Кирова, д. 5
Поверка
| Методика поверки / информация о поверке |
МП 841-25-03 Государственная система обеспечения единства измерений. Устройства бортовые приемо-преобразующие БППУ-ОГ. Методика поверки
(с 04.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
77220-26: Описание типа
2026-77220-26.pdf
|
Скачать | 216.6 КБ | |
|
77220-26: Методика поверки
МП 841-25-03
2026-mp77220-26.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Устройства бортовые приемо-преобразующие БППУ-ОГ (далее — бортовые устройства ОГ) предназначены для определения координат и скорости потребителя в дифференциальном режиме по сигналам навигационных космических аппаратов, формирование и выдача потребителю опорной дискретной сетки частот, информации о времени и синхронизации параметров информационных систем потребителя к национальной шкале координированного времени Российской Федерации UTC(SU).
Описание
Принцип действия бортового устройства ОГ основан на подключении внешних антенн к блоку приемо-преобразующему и временной синхронизации (БПП-ВС1), размещаемого на борту подвижной платформы, и блоку спутникового навигационного датчика (БСНД), выступающего в роли контрольно-корректирующей станции, через малошумящий усилитель (МШУ) и подачи напряжения питания на бортовое устройство ОГ. Бортовое устройство ОГ автоматически производит поиск и прием радионавигационных сигналов НКА, синхронизацию параметров информационных систем потребителя к шкале координированного времени Российской Федерации UTC(SU), формирует и выдает потребителю опорную дискретную сетку частот и координированное время UTC(SU), координаты и составляющие вектора скорости потребителя в дифференциальном режиме.
Конструктивно бортовое устройство ОГ состоит из: БПП-ВС1, выполненного в металлическом корпусе с цифровым дисплеем, с разъемом с опорной дискретной сеткой частот, с разъемом питания, с разъемом интерфейса, с разъемом для подключения внешней антенны с МШУ; БСНД с разъемом для подключения внешней антенны, с разъемом для выдачи сигнала импульса секундной метки; блоков антенн в пластиковом корпусе с МШУ.
Предотвращение несанкционированного доступа к внутренней части БПП-ВС1 обеспечено двумя крепежными винтами, расположенных в верхней части БПП-ВС1, которые могут быть сняты только при наличии специального инструмента. Предотвращение несанкционированного доступа к внутренней части БСНД обеспечено крепежными винтами, расположенных в нижней части БСНД, которые могут быть сняты только при наличии специального инструмента. Пломбирование крепёжных винтов составных частей бортового устройства ОГ не производится. Заводской номер, состоящий из арабских цифр, нанесен штамповкой на металлической пластине, расположенной на лицевой стороне БСНД и правой стороне БПП-ВС1. Нанесение знака поверки на бортовое устройство ОГ не предусмотрено.

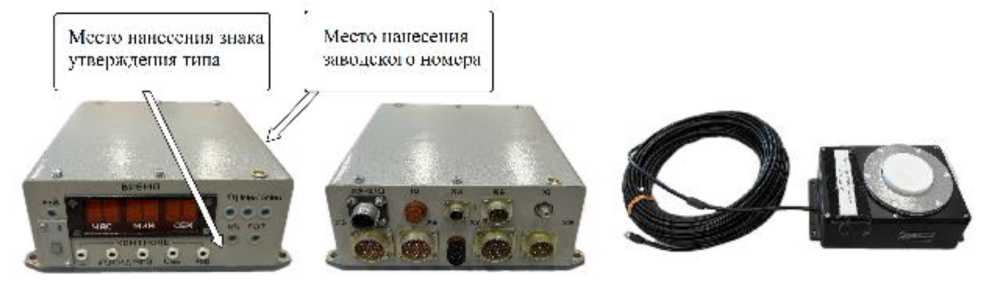

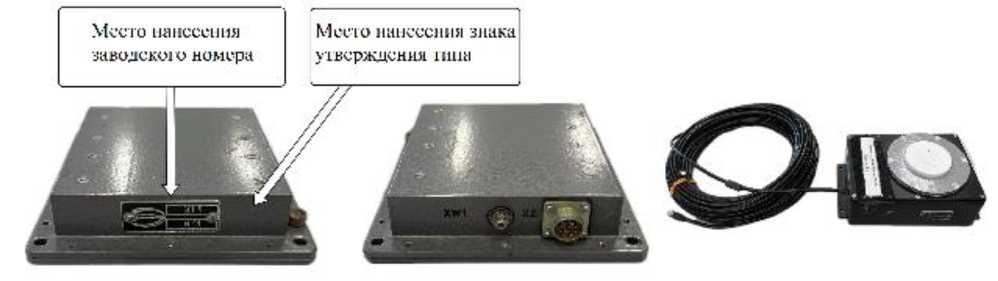

Общий вид бортового устройства ОГ с обозначением мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
в) антенна с малошумящим усилителем
а) лицевая сторона блока приемо-преобразующего и временной синхронизации
б) тыльная сторона блока приемо-преобразующего и временной синхронизации
г) лицевая сторона блока
д) тыльная сторона блока
е) антенна с малошумящим
спутникового навигационного
спутникового навигационного
усилителем
датчика
датчика
Рисунок 1 — Общий вид бортового устройства ОГ
Программное обеспечение
Бортовое устройство ОГ работает под управлением программного обеспечения (ПО):
- «BORT» выполняет: настройку блока БПП-ВС1, обмен данными с внешними устройствами и сбор первичной информации;
- «ODS» выполняет: настройку блока БСНД, обмен данными с внешними устройствами и сбор первичной информации;
- «VERX» выполняет расчет координат потребителя, связанных с фазовыми центрами спутниковых антенн в дифференциальном режиме.
Таблица 1 — Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование |
BORT |
ODS |
VERX |
|
Номер версии (идентификационный номер), не ниже |
2.0 |
2.0 |
1.0 |
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Конструкция бортового устройства ОГ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Доверительные границы абсолютного смещения (при доверительной вероятности 0,95) формируемой шкалы времени относительно национальной шкалы координированного времени Российской Федерации UTC(SU) в режиме синхронизации по сигналам НКА ГЛОНАСС/GPS, с |
■2Ч0 6 |
|
Пределы допускаемой абсолютной погрешности хранения формируемой шкалы времени в автономном режиме за 1 ч, с |
±3,540-4 |
|
Пределы допускаемой относительной погрешности по частоте выходного сигнала 10 МГц в режиме синхронизации по сигналам НКА ГЛОНАСС/GPS |
+540-8 |
|
Пределы допускаемой относительной вариации частоты выходного сигнала 10 МГц при интервале времени измерения 1 ч в автономном режиме |
+1М0-7 |
|
Нестабильность частоты (среднее квадратическое двухвыборочное отклонение) выходного сигнала 10 МГц в режиме синхронизации по сигналам НКА ГЛОНАСС/GPS, не более: - Ти = Тв = 1 с, Тн = 30 с - Ти = Тв = 10 с, Тн = 300 с - Ти = Тв = 100 с, Тн = 3000 с - Ти = Тв = 1 ч, Тн = 1 сут, где Ти — время измерения; Тв — время выборки; Тн —время наблюдения |
1М0-8 8М0-9 6М0-9 4М0-9 |
|
Доверительные границы инструментальной абсолютной погрешности (при доверительной вероятности 0,95) определения координат в дифференциальном режиме, м |
±7 |
|
Доверительные границы инструментальной абсолютной погрешности (при доверительной вероятности 0,95) определения составляющих вектора скорости в дифференциальном режиме, м/с |
±0,2 |
Таблица 3 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °С |
от -50 до +50 |
|
Потребляемая мощность, Вт, не более: | |
|
- блок приемо-преобразующий и временной синхронизации |
27 |
|
- блок спутникового навигационного датчика |
5 |
|
Габаритные размеры, мм, не более: | |
|
а) блок приемо-преобразующий и временной синхронизации | |
|
- длина | |
|
- ширина | |
|
- высота |
214 |
|
б) блок спутникового навигационного датчика |
188 |
|
- длина |
80 |
|
- ширина |
135 |
|
- высота |
125 |
|
в) антенна с малошумящим усилителем |
30 |
|
- длина |
200 |
|
- ширина |
70 |
|
- высота |
120 |
|
Масса, кг, не более: | |
|
- блок приемо-преобразующий и временной синхронизации |
2 |
|
- блок спутникового навигационного датчика |
0,7 |
|
- антенна с малошумящим усилителем |
1,5 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации типографским способом и корпуса
БПП-ВС1 и БСНД.
Комплектность
аблица 4 — Комплектность средства измерений
|
Наименование |
Обозначение |
Кол. |
|
1. Устройство бортовое приемо-преобразующее БППУ-ОГ в составе: |
ТВИГ.464425.001-02 |
1 шт. |
|
1.1. Блок приемо-преобразующий и временной синхронизации БПП-ВС1 |
ТВИГ.466535.003 |
1 шт. |
|
1.2. Усилитель малошумящий |
ТВИГ.468732.001 |
2 шт.1) |
|
1.3. Антенна GPS/ГЛОНАСС |
ТВИГ.464659.001 |
2 шт.1) |
|
1.4. Блок спутникового навигационного датчика БСНД |
ТВИГ.466335.003 |
1 шт.1) |
|
1.5. ПЭВМ |
_ |
1 шт. |
|
1.6. Блок питания |
_ |
1 шт. |
|
1.7. Комплект жгутов и кабелей |
_ |
1 шт. |
|
2. Руководство по эксплуатации |
ТВИГ.464425.001-02 РЭ |
1 экз. |
|
3. Паспорт |
ТВИГ.464425.001-02 ПС |
1 экз. |
|
4. Программное обеспечение на CD-диске |
_ |
1 шт. |
|
5. Методика поверки |
_ |
1 экз. |
|
Примечание: 1) Количество определяется условием договора на поставку | ||
Сведения о методах измерений
приведены в п. 2 «Использование по назначению» документа «Устройство бортовое приемо-преобразующее БППУ-ОГ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта № 1374 от 07 июня 2024 г. «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Приказ Росстандарта № 2360 от 26 сентября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТВИГ.464425.001 ТУ «Устройство бортовое приемо-преобразующее БППУ-ОГ.
Технические условия».
