Весы багажные ПВ

Назначение

Весы багажные ПВ (далее - весы) предназначены для статического измерения массы багажа и ручной клади в аэропортах (при регистрации пассажиров на рейс и других операциях в аэропорту).

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Далее аналоговый сигнал поступает в терминал, со встроенным аналого-цифровым преобразователем (АЦП), и результаты взвешивания отображаются в единицах массы на дисплее индикатора.

Информация о массе взвешиваемого груза через интерфейс RS 232 может быть передана на внешние устройства (ПК, принтеры, вторичные дисплеи, сканеры считывания штрих-кода).

ГПУ выполнено в напольном варианте и состоит из опорной рамы с закрепленными на ней датчиками, на которой крепится весовая платформа с установленным на ней ленточным транспортером и системой привода ленты для подачи и перемещения взвешиваемого груза. Опорная рама весов снабжена колесами и стопорно-регулируемыми опорами для размещения на полу.

Индикатор устанавливается свободно на столе сотрудника аэропорта, а дополнительный трехстрочный индикатор, со светодиодным сегментным цифровым дисплеем, монтируется в стойке регистрации со стороны пассажира.

В весах используются:

- датчики весоизмерительные тензорезисторные H8C (регистрационный номер в ФИФ 55371-19), производство «Zhonghang Elektronik Measuring Instruments Co., LTD (ZEMIC)», Китай;

- датчики весоизмерительные тензорезисторные L6E3, L6Q, L6W (регистрационный номер в ФИФ 55198-19), производство «Zhonghang Elektronik Measuring Instruments Co., LTD (ZEMIC)», Китай.

В качестве индикатора в весах используются:

- приборы весоизмерительные CI 5010А (регистрационный номер в ФИФ № 50968-12), производство «Cas Corporation», Р. Корея;

- приборы весоизмерительные МИ (модификация МИ ВДА (ВЖА)/7Я, МИ ВДА (ВЖА)/12Я) (регистрационный номер в ФИФ 61378-15), производство ООО «МИДЛиК», г. Москва;

- приборы весоизмерительные Микросим, регистрационный номер в ФИФ 75654-19, производства ООО НПП «Метра», г.Обнинск;

- контроллеры программируемые логические SMH4, производство фирмы «Segnetics», г. Санкт-Петербург.

Управление весами осуществляется с помощью функциональной клавиатуры индикатора и/или персонального компьютера (ПК). Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам: RS232, RS422/485, USB, WiFi, Ethernet/IP.

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:

- устройство индикация отклонения от нуля (п. 4.5.5.);

- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

- устройство первоначальной установки на нуль (п. Т.2.7.2.4);

- устройство слежения за нулем (п. Т.2.7.3);

- индикация значений суммарной массы мест багажа одного пассажира;

- звуковая сигнализация перевеса (превышения установленной нормы значения массы багажа);

- автоматического перемещения груза (багажа) на последующий (маркировочный) транспортёр.

На ГПУ весов или на индикаторе прикрепляется маркировочная табличка, содержащая следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

- класс точности по ГОСТ OIML R 76-1-2011;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значения поверочного интервала (е) и действительной цены деления (d);

- знак утверждения типа средств измерений;

- заводской номер.

Весы при заказе имеют обозначения вида:

ПВ-Х1-Х2, где ПВ - тип весов;

Х1 - величина максимальной нагрузки, кг: 150

Х2 - значение (е), кг: 0,1.

Общий вид весов представлен на рисунках 1, 2.

Схема пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки представлены на рисунке 3.

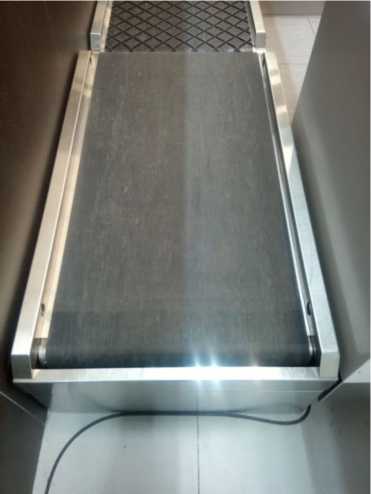

Рисунок 1 - Общий вид ГПУ весов

МИ ВДА (ВЖА)/12Я

МИ ВДА (ВЖА)/7Я

CI-5010A

М0601

SMH4

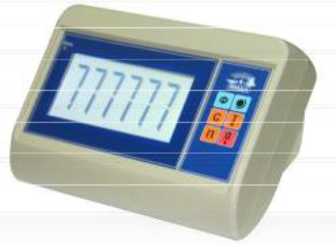

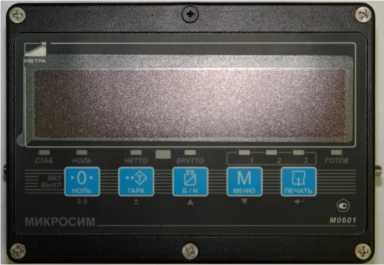

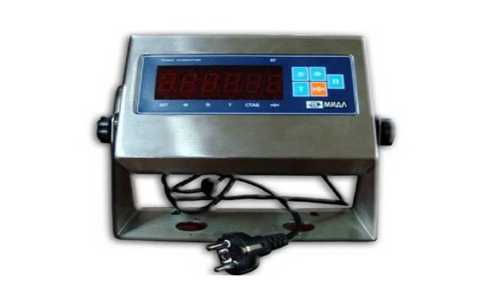

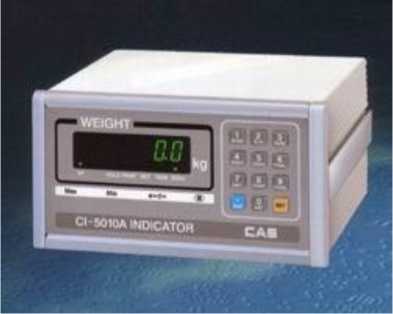

Рисунок 2 - Общий вид индикаторов

МИ ВДА (ВЖА)/12Я и МИ ВДА (ВЖА)/7Я

CI 5010А

М0601

Пломбируемый переключатель

SMH4

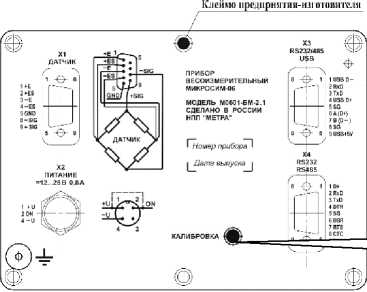

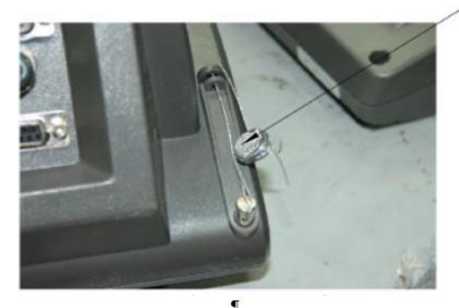

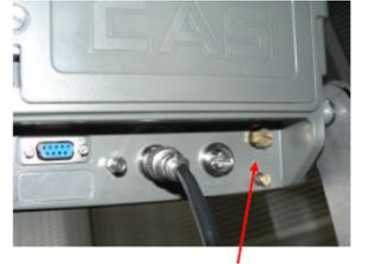

Рисунок 3 - Схема пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.

ПО состоит из метрологически значимой и метрологически незначимой части.

Метрологически значимое ПО хранится в защищенной от демонтажа микросхеме, расположенной на плате устройства обработки аналоговых или цифровых данных индикатора, и загружается на заводе-изготовителе. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем.

Для контроллера SMH4 номер версии ПО доступен при вызове сервисного режима (сервисного меню) при одновременном нажатии комбинации кнопок «►» и «◄».

Нормирование метрологических характеристик проведено с учетом применения ПО.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 .............................................................. средний (III).

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), и пределов допускаемой погрешности при поверке (mpe) в соответствующих интервалах нагрузки (m) для весов приведены в таблице 2.

Таблица 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 3 - Метрологические характеристики

Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам допускаемой погрешности, приведенным в таблице 3, для массы нетто при любом значении массы тары, соответственно.

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на ГПУ или на индикаторе, фотохимическим способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

изложены в документе «Весы багажные ПВ», раздел 2.2 «Использование весов по назначению».

Нормативные документы

ГОСТ  OIML R 76-1-2011 ГСИ. Весы неавтоматического действия.  Часть

Метрологические и технические требования. Испытания

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ТУ 28.29.31-001-37561561-2018 Весы багажные ПВ. Технические условия
