Микрометры торговой марки "Калиброн" с отсчетом по шкалам стебля и барабана и с цифровым отсчетным устройством
| Номер в ГРСИ РФ: | 77303-20 |
|---|---|
| Категория: | Микрометры |
| Производитель / заявитель: | Фирма "Guilin Measuring & Cutting Tool Works", Китай |
Микрометры торговой марки «Калиброн» с отсчетом по шкалам стебля и барабана и с цифровым отсчетным устройством (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77303-20 |
| Наименование | Микрометры торговой марки "Калиброн" с отсчетом по шкалам стебля и барабана и с цифровым отсчетным устройством |
| Страна-производитель | КИТАЙ |
| Срок свидетельства (Или заводской номер) | 30.01.2025 |
Производитель / Заявитель
Фирма "Guilin Measuring & Cutting Tool Co. Ltd.", Китай
КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 14274 |
| Найдено поверителей | 194 |
| Успешных поверок (СИ пригодно) | 14013 (98%) |
| Неуспешных поверок (СИ непригодно) | 261 (2%) |
| Актуальность информации | 21.12.2024 |
Поверители
Скачать
| 77303-20: Описание типа СИ | Скачать | 181.5 КБ | |
| 77303-20: Методика поверки МП 203-65-2019 | Скачать | 6 MБ |
Описание типа
Назначение
Микрометры торговой марки «Калиброн» с отсчетом по шкалам стебля и барабана и с цифровым отсчетным устройством (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.
Описание
Микрометры изготавливаются следующих исполнений:
- с отсчетом по шкалам стебля и барабана (рисунок 1);
- с цифровым отсчетным устройством (рисунок 2).
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры состоят из скобы, подвижной и неподвижной измерительных пяток, микрометрического винта со стеблем и барабаном или с жидкокристаллическим экраном, стопора, трещотки или фрикционного механизма.
Микрометры с отсчетом по шкалам стебля и барабана имеют отсчетное устройство в виде микрометрической головки с ценой деления 0,01 мм, основанной на применении винтовой пары, которая преобразует вращательное движение микровинта в поступательное движение подвижной измерительной пятки.
Микрометры с цифровым отсчетным устройством имеют цифровое отсчетное устройство, которое представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций, таких как включение или выключение микрометра (ON/OFF), кнопка выбора единиц измерений дюймы или миллиметры (in/mm), кнопка выбора абсолютных или относительных измерений (ABS), кнопка установки предварительного значения (SET) или без нее и др.
Микрометры отличаются между собой внешним видом, диапазонами измерений и формой скобы.
Для установки в исходное положение микрометры с нижним пределом диапазона измерений 25 мм и более имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 300 мм плоские, а более 300 мм -сферические.
- Товарный знак «Калиброн» наносится на паспорт микрометров типографским методом, на скобу и футляр микрометров краской или методом лазерной маркировки.
а)
б)
в)
г)
д)

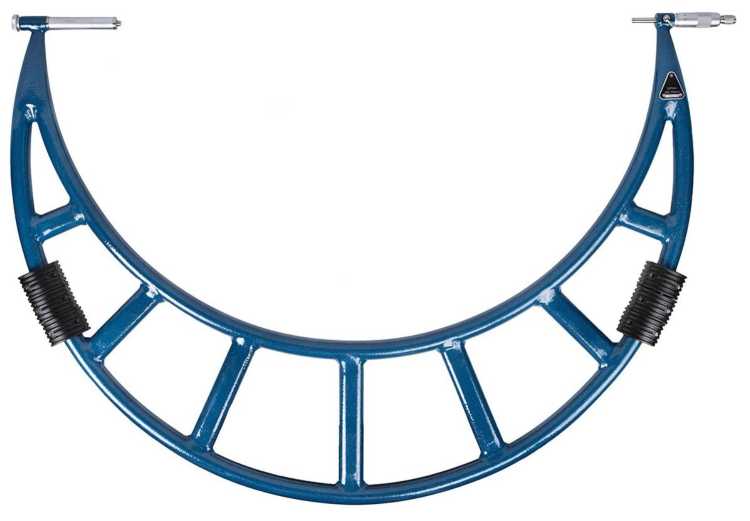

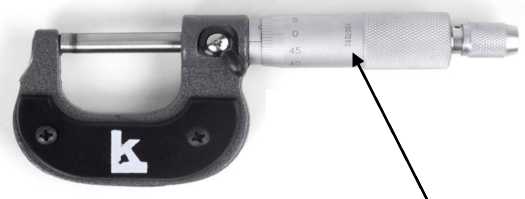

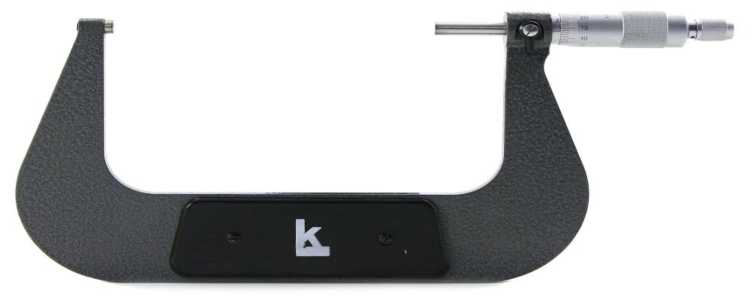

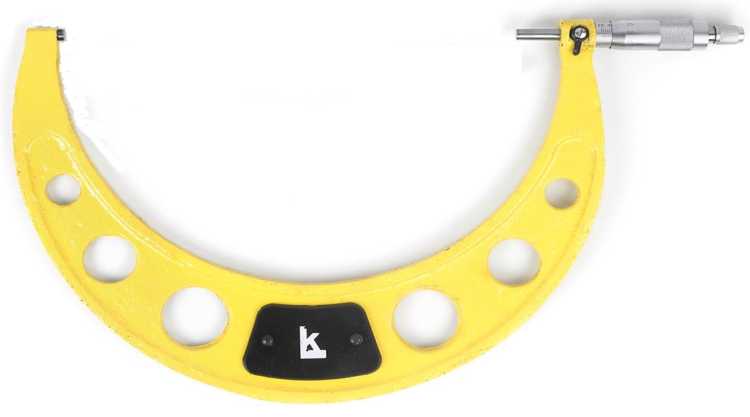

Рисунок 1 - Общий вид микрометров с отсчетом по шкалам стебля и барабана
а)
б)
в)
г)
д)
е)

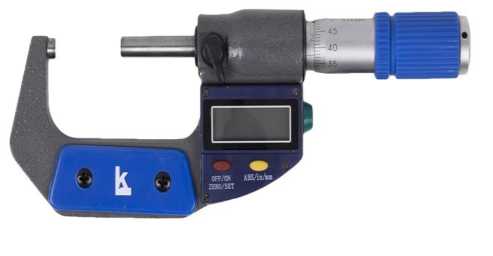

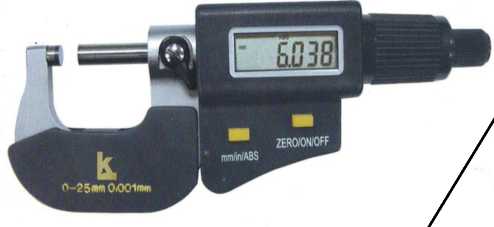

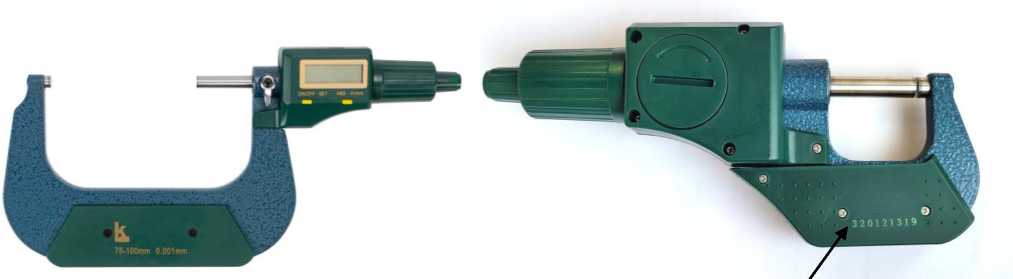

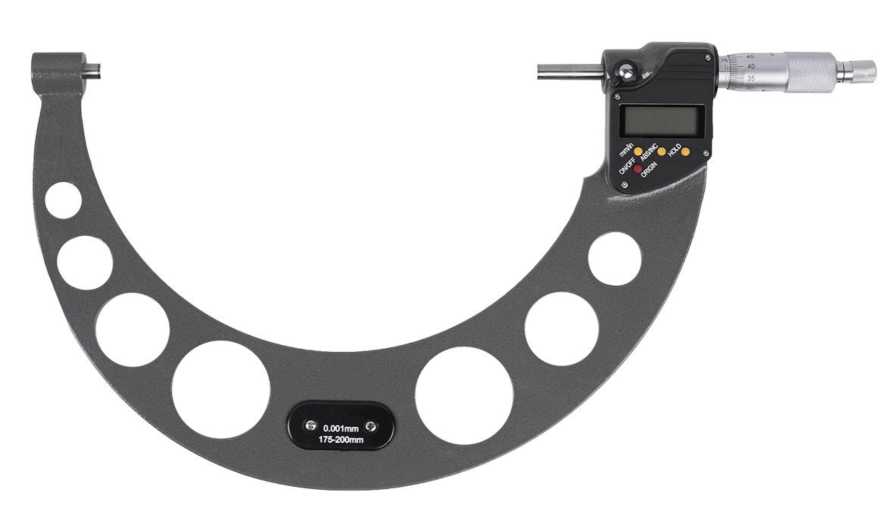

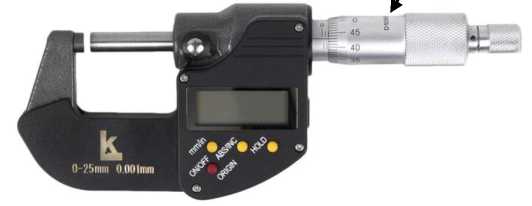

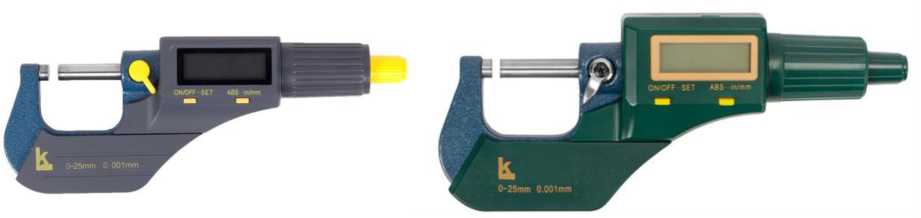

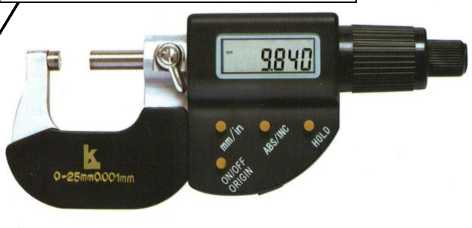

Рисунок 2 - Общий вид микрометров с цифровым отсчетным устройством
Пломбирование корпуса микрометров от несанкционированного доступа не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Диапазон измерений, цена деления (шаг дискретности отсчета), пределы допускаемой абсолютной погрешности в любой точке диапазона измерений при нормируемом измерительном усилии и температуре, не превышающей значений, указанных в таблице 2, а также отклонение от параллельности плоских измерительных поверхностей микрометров_____
|
Исполнение |
Диапазон измерений, мм |
Цена деления (шаг дискретности отсчета), мм |
Пределы допускаемой абсолютной погрешности, мкм |
Отклонение от параллельности плоских измерительных поверхностей, мкм, не более |
|
С отсчетом по шкалам стебля и барабана |
от 0 до 25 |
0,01 |
±4 |
2 |
|
от 25 до 50 |
0,01 |
±4 |
2 | |
|
от 50 до 75 |
0,01 |
±5 |
3 | |
|
от 75 до 100 |
0,01 |
±5 |
3 | |
|
от 100 до 125 |
0,01 |
±6 |
4 | |
|
от 125 до 150 |
0,01 |
±6 |
4 | |
|
от 150 до 175 |
0,01 |
±7 |
5 | |
|
от 175 до 200 |
0,01 |
±7 |
5 | |
|
от 200 до 225 |
0,01 |
±8 |
6 | |
|
от 225 до 250 |
0,01 |
±8 |
6 | |
|
от 250 до 275 |
0,01 |
±9 |
7 | |
|
от 275 до 300 |
0,01 |
±9 |
7 | |
|
от 300 до 400 |
0,01 |
±11 |
9 | |
|
от 400 до 500 |
0,01 |
±13 |
11 | |
|
от 500 до 600 |
0,01 |
±14 |
12 | |
|
от 600 до 700 |
0,01 |
±16 |
14 | |
|
от 700 до 800 |
0,01 |
±18 |
16 | |
|
от 800 до 900 |
0,01 |
±20 |
18 | |
|
от 900 до 1000 |
0,01 |
±22 |
20 | |
|
С цифровым отсчетным устройством |
от 0 до 25 |
0,001 |
±4 |
2 |
|
от 25 до 50 |
0,001 |
±4 |
2 | |
|
от 50 до 75 |
0,001 |
±5 |
3 | |
|
от 75 до 100 |
0,001 |
±5 |
3 | |
|
от 100 до 125 |
0,001 |
±6 |
4 | |
|
от 125 до 150 |
0,001 |
±6 |
4 | |
|
от 150 до 175 |
0,001 |
±7 |
5 | |
|
от 175 до 200 |
0,001 |
±7 |
5 | |
|
от 200 до 300 |
0,001 |
±9 |
7 | |
|
от 300 до 400 |
0,001 |
±11 |
9 | |
|
от 400 до 500 |
0,001 |
±13 |
11 | |
|
от 500 до 600 |
0,001 |
±14 |
12 | |
|
от 600 до 700 |
0,001 |
±16 |
14 | |
|
от 700 до 800 |
0,001 |
±18 |
16 | |
|
от 800 до 900 |
0,001 |
±20 |
18 | |
|
от 900 до 1000 |
0,001 |
±22 |
20 |
Таблица 2 - Допускаемое отклонение температуры от плюс 20 °С
|
Диапазоны измерений, мм |
Допускаемое отклонение температуры от +20 °С, °С |
|
от 0 до 150 включ. |
±4 |
|
св. 150 до 500 включ. |
±3 |
|
св. 500 до 1000 |
±2 |
Таблица 3 - Номинальный размер установочных мер, допускаемое отклонение длины установочных мер от номинального размера_________________________________________
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера, мкм |
|
25; 50 |
±2 |
|
75; 100 |
±3 |
|
125;150 |
±4 |
|
175; 200 |
±5 |
|
225;250 |
±6 |
|
275; 300 |
±7 |
|
325; 350; 375; 400 |
±9 |
|
425; 450; 475; 500 |
±11 |
|
525; 575 |
±13 |
|
625; 675 |
±15 |
|
725;775 |
±17 |
|
825; 875 |
±19 |
|
925;975 |
±21 |
Таблица 4 - Основные метрологические и технические характеристики микрометров и установочных мер_______________________________________________________________
|
Наименование характеристики |
Значение |
|
Отклонение от плоскостности плоских измерительных поверхностей микрометра, мкм, не более |
0,6 |
|
Измерительное усилие для микрометров с диапазонами измерений, Н: от 0 до 500 мм включ. св. 500 до 1000 мм |
от 5 до 10 от 8 до 12 |
|
Колебание измерительного усилия, Н, не более |
2 |
|
Параметр шероховатости Ra измерительных поверхностей микрометров и установочных мер по ГОСТ 2789-73, мкм, не более |
0,08 |
|
Условия эксплуатации: -температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +25 80 |
|
Средний срок службы, лет |
3 |
Таблица 5 - Габаритные размеры микрометров и масса
|
Диапазон измерений микрометров, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
от 0 до 25 |
150 |
54 |
25 |
0,22 |
|
от 25 до 50 |
180 |
72 |
25 |
0,33 |
|
от 50 до 75 |
205 |
86 |
25 |
0,43 |
|
от 75 до 100 |
230 |
105 |
25 |
0,56 |
|
от 100 до 125 |
240 |
120 |
25 |
0,65 |
|
от 125 до 150 |
260 |
140 |
25 |
0,84 |
|
от 150 до 175 |
285 |
150 |
25 |
1,20 |
|
от 175 до 200 |
315 |
168 |
25 |
1,40 |
|
от 200 до 225 |
355 |
180 |
25 |
1,60 |
|
от 225 до 250 |
375 |
195 |
25 |
1,72 |
|
от 250 до 275 |
405 |
210 |
25 |
1,88 |
|
от 275 до 300 |
450 |
236 |
25 |
2,20 |
|
от 200 до 300 |
500 |
248 |
30 |
2,30 |
|
от 300 до 400 |
580 |
310 |
30 |
2,40 |
|
от 400 до 500 |
670 |
385 |
30 |
2,60 |
|
от 500 до 600 |
780 |
440 |
30 |
3,00 |
|
от 600 до 700 |
890 |
555 |
30 |
3,30 |
|
от 700 до 800 |
1000 |
660 |
40 |
5,50 |
|
от 800 до 900 |
1100 |
745 |
40 |
5,90 |
|
от 900 до 1000 |
1210 |
820 |
40 |
6,70 |
Знак утверждения типа
наносится в правом верхнем углу на паспорта типографским методом.
Комплектность
Таблица 6 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Микрометр |
- |
1 шт. |
|
Установочная мера для микрометров с отсчетом по шкалам стебля и барабана: - с нижним пределом диапазона измерений от 25 до 275 мм -для микрометров с нижним пределом диапазона измерений от 300 до 900 мм |
- |
1 шт. 2 шт. |
|
Установочная мера для микрометров с цифровым отсчетным устройством: - с нижним пределом диапазона измерений от 25 до 175 мм -для микрометров с нижним пределом диапазона измерений от 200 до 900 мм |
- |
1 шт. 2 шт. |
|
Элемент питания (для микрометров с цифровым отсчетным устройством) |
- |
1 шт. |
|
Ключ |
- |
1 шт. |
Продолжение таблицы 6
|
Наименование |
Обозначение |
Количество |
|
Футляр |
- |
1 шт. |
|
Паспорт |
МК.00.001.ПС |
1 экз. |
|
Методика поверки |
МП 203-65-2019 |
1 экз. |
Поверка
осуществляется по документу МП 203-65-2019 «Микрометры торговой марки «Калиброн» с отсчетом по шкалам стебля и барабана и с цифровым отсчетным устройством. Методика поверки», утвержденному ФГУП «ВНИИМС» 14 ноября 2019 г.
Основные средства поверки:
- рабочие эталоны 4-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины концевые плоскопараллельные);
- машина оптико-механическая для измерений длин концевая ИЗМ-11м (рег. № 1353-60).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г
Техническая документация фирмы-изготовителя.
