Счетчики электрической энергии однофазные многофункциональные РОТЕК РТМ-01
| Номер в ГРСИ РФ: | 77307-20 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | АО "НПК РоТеК", г.Москва |
Счетчики электрической энергии однофазные многофункциональные РОТЕК РТМ-01 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого или обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77307-20 |
| Наименование | Счетчики электрической энергии однофазные многофункциональные |
| Модель | РОТЕК РТМ-01 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 30.01.2025 |
Производитель / Заявитель
АО "НПК РоТеК", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 16 лет |
| Зарегистрировано поверок | 389904 |
| Найдено поверителей | 12 |
| Успешных поверок (СИ пригодно) | 376581 (97%) |
| Неуспешных поверок (СИ непригодно) | 13323 (3%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 77307-20: Описание типа СИ | Скачать | 338.2 КБ | |
| 77307-20: Методика поверки РТ-МП-6407-551-2019 | Скачать | 4.2 MБ |
Описание типа
Назначение
Счетчики электрической энергии однофазные многофункциональные
РОТЕК РТМ-01 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого или обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Описание
Принцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной энергии, мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения. Счетчики также обеспечивают отсчет времени, календарной даты и вывод данных на жидкокристаллический индикатор (ЖКИ).
Счетчики могут использоваться как автономно, так и в автоматизированных информационно-измерительных системах учета электрической энергии для передачи измерительных или вычислительных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Счетчики имеют в своем составе датчики тока и напряжения, внутренние часы специальный измерительный преобразователь, микроконтроллер, энергонезависимую память, источник питания, жидкокристаллический индикатор для просмотра информации, кнопки управления, световые индикаторы, интерфейс RS-485, ИК-порт, оснащены отключающим реле. В счетчики дополнительно могут устанавливаться взаимозаменяемые блоки ввода-передачи данных.
Конструктивно счетчик выполнен в пластмассовом корпусе. Конструкция счетчика соответствует требованиям ГОСТ 31818.11-2012. Основные клеммы счетчика, предназначенные для подключения к электрической сети, выполнены из электротехнического сплава. Дополнительные контакты клеммной колодки предназначены для импульсных выходов и цифровых интерфейсов. На передней панели счетчика расположена кнопка управления режимами индикации дисплея.
Токи и напряжения измеряемой сети через соответствующие зажимы и входные элементы поступают на соответствующие входы измерительного преобразователя, который выполняет преобразование аналоговых сигналов напряжения и тока в цифровые значения этих величин.
Центральный процессор принимает результаты измерений и размещает их в энергонезависимой памяти, поддерживает связь через интерфейс RS-485, ИК-порт, оптопорт, дополнительный блок ввода-передачи данных и выводит информацию на дисплей.
Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе счетчика.
С помощью программного обеспечения возможно осуществление настройки параметров счетчика, а также считывание данных, при этом связь компьютера со счетчиком может
осуществляться как через оптический, так и цифровой порт. Для осуществления мер безопасности и надежности перед настройкой параметров счетчика необходимо пройти процедуру идентификации.
Заводской номер наносится на переднюю панель приборов методом лазерной печати.
Знака поверки наносится на счетчик в виде пломбы.
Фотография общего вида счетчиков, с указанием схем пломбировки от несанкционированного доступа, приведены на рисунках 1-3.
Структура условного обозначения
Счетчик электрической энергии однофазный многофункциональный РОТЕК РТМ-01
D 3 D 3 Y - 3 I Y 1 0 - O 2 1 I D
Вид крепления
D - для установки на DIN-рейку
B - для установки на щиток
С - для установки на опору____________________________
Напряжение и сила тока
1 - 230 В, 100А
2 - 230 В, 80 А
3 - 230 В, 60 А
4 - 230 В, 6 А_____________________________________________
Класс точности
A - класс точности 2 по ГОСТ 31819.21-2012
B - класс точности 1 ГОСТ 31819.21-2012
C - класс точности 2 по ГОСТ 31819.21-2012, класс точности 2 по ГОСТ 31819.23-2012
D - класс точности 1 по ГОСТ 31819.21-2012, класс точности 2 по ГОСТ 31819.23-2012
F - класс точности 2 по ГОСТ 31819.21-2012, класс точности 1 по ГОСТ 31819.23-2012
G - класс точности 1 по ГОСТ 31819.21-2012, класс точности 1 по ГОСТ 31819.23-2012__________________________________
Постоянная счетчика 1 - 400 2 - 800 3 - 1000
4 - 1600_________________________________________________________
Измерение тока нейтрали
Y - Да
N - Нет______________________________________________
Вид клеммной крышки
1 -Длинная прозрачная клеммная крышка
2 - Длинная непрозрачная клеммная крышка
3 - Короткая прозрачная клеммная крышка
4 - Короткая непрозрачная клеммная крышка_______________
Внутренний источник питания
I - Внутренняя батарея
E - Внешняя батарея
S - Суперконденсатор
1 -Внутренняя + внешняя батареи
2 - Внутренняя батарея + суперконденсатор
3 - Внешняя батарея + суперконденсатор
F - Внутренняя батарея + внешняя батарея + суперконденсатор
Подсветка LCD
N - Нет
Y - Да
Счетчик электрической энергии однофазный многофункциональный РОТЕК РТМ-01
Наличие реле
0 - Нет
1 - 60 А
2 - 80 А
3 - 100 А
Наличие вспомогательного реле
0 - Нет
1 - 1
2 - 2
Вид интерфейса
O - Оптический интерфейс
I - Инфракрасный интерфейс
N - Нет
Локальный пользовательский интерфейс 1 - 1 канал P1
2 - RS-485
Модуль связи
1 - GPRS
2 - 3G
3 - 4G
4 - PLC
5 - RF
Антенна
N - Нет
I - Внутренн.
E - Внешн.
Протокол связи
D - DLMS
S - SPODES
Место установки пломбы с оттиском
знака поверки (под клеммной крышкой)
Место установки пломбы с оттиском энергоснабжающей организации

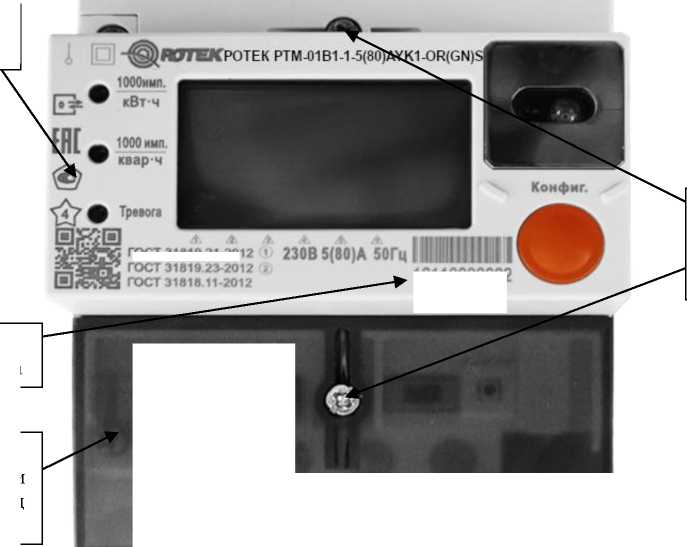

Рисунок 1 - Общий вид счетчиков и схема пломбировки от несанкционированного доступа
Место установки пломбы с оттиском
знака поверки
Место установки пломбы с оттиском энергоснабжающей организации
Рисунок 2 - Общий вид счетчиков и схема пломбировки от несанкционированного доступа
000009
Место установки пломбы с оттиском знака поверки (под клеммной крышкой)
РОТЕК РТМ-01 C2D3Y32Y2QO-1IS
5(80) А 230 V 50 Hz
ГОСТ 31819.21-2012
ГОСТ 31819.23-2012 ГО СТ31818.11-2012 А=1000 Imp/kW'h R=1000 imp/kvanh
2.
Место установки пломбы с оттиском энергоснабжающей организации
or
АО «НПК РоТеК» РОССИЯ, 2021 г.
IIIIIIIIIIIIIIIIIIIIIIIIIIII
202101000009

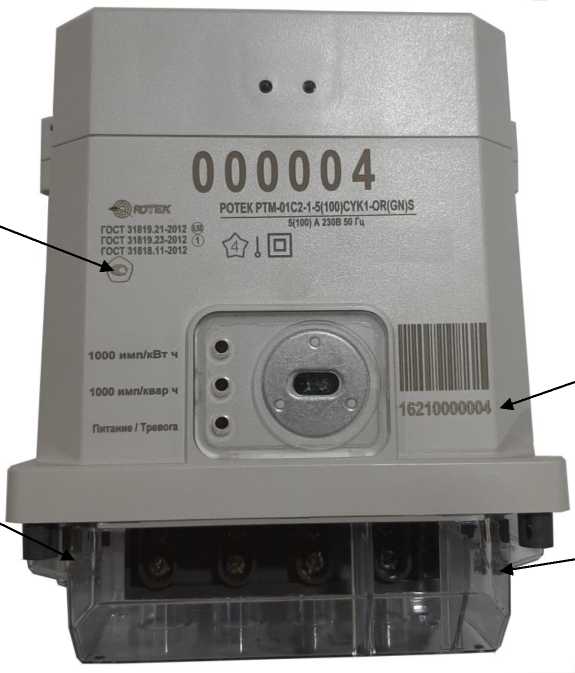

Рисунок 3 - Общий вид счетчиков и схема пломбировки от несанкционированного доступа
Программное обеспечение
По своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии производства счетчика.
Уровень защиты программного обеспечения «средний» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
РОТЕК-D |
РОТЕК-C |
РОТЕК-B |
РОТЕК-T |
|
Идентификационное наименование ПО |
BSmart-EN | |||
|
Номер версии (идентификационный номер) ПО |
0.13.11.71 |
0.7.11.97 |
0.18.11.12 |
0.24.01.73 |
|
Цифровой идентификатор ПО |
8F17 |
23AA |
145D |
2374 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 | |||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по активной энергии ГОСТ 31819.21-2012 |
1; 2 |
|
Класс точности по реактивной энергии ГОСТ 31819.23-2012 |
1; 2 |
|
Номинальное напряжение ином, В |
230 |
|
Базовый ток Is, А |
1; 5; 6; 10 |
|
Максимальный ток 1макс, А |
6; 60; 80; 100 |
|
Стартовый ток, А - ГОСТ 31819.21-2012 - класс точности счетчика 1 - класс точности счетчика 2 - ГОСТ 31819.23-2012 - класс точности счетчика 1 - класс точности счетчика 2 |
0,004 •Is 0,005 •Is 0,004 •Is 0,005 •Is |
|
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц |
50±2,5 |
|
Погрешность хода часов, c |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Значения постоянной счетчика по активной электрической энергии, имп/(кВт^ч) |
400, 800, 1000, 1600 |
|
Значения постоянной счетчика по реактивной электрической энергии, имп/(квар^ч) |
400, 800, 1000, 1600 |
|
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не менее |
0,01 |
|
Полная мощность, потребляемая каждой цепью тока при базовом токе, В^А, не более |
1 |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, В^А (Вт), не |
10 (2) |
|
более |
Продолжение таблицы 3
|
Длительность хранения информации при отключении питания, лет, не менее |
10 |
|
Срок службы батареи, лет, не менее |
16 |
|
Число тарифов, не более |
4 |
|
Число временных зон, не менее |
12 |
|
Глубина хранения значений электрической энергии на начало месяца, месяцев, не менее |
36 |
|
Глубина хранения значений электрической энергии на начало суток, не менее |
128 |
|
Глубина хранения значений электрической энергии на начало интервала 30 минут, суток, не менее |
254 |
|
Интервал усреднения мощности для фиксации профиля нагрузки, минут |
30 |
|
Глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток, не менее |
128 |
|
Количество записей в журнале событий, не менее |
1000 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
1 |
|
Степень защиты от пыли и влаги по ГОСТ 14254-2015 |
IP54 |
|
Скорость обмена информацией по интерфейсам, бит/с, не менее |
1200 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
220х125х75 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +70 от 40 до 80 от 96 до 104 |
|
Масса, кг, не более |
2 |
|
Средняя наработка на отказ, ч |
250000 |
Знак утверждения типа
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии однофазный многофункциональный |
РОТЕК РТМ-01 |
1 шт. |
|
Руководство по эксплуатации |
РТМ-01.411152.991-2019 РЭ |
1 экз. |
|
Паспорт |
РТМ-01.411152.991-2019 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.5 «Принцип измерения» руководства по эксплуатации.
Нормативные документы
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока.
Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока.
Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока.
Частные требования. Часть 23. Статические счетчики реактивной энергии (в части счетчиков реактивной энергии классов точности 1 и 2)
РОТЕК РТМ-01.411152.991-2019ТУ Счетчики электрической энергии однофазные многофункциональные РОТЕК РТМ-01. Технические условия
Другие Счетчики электроэнергии
