Счетчики электрической энергии трехфазные многофункциональные РОТЕК РТМ-03
| Номер в ГРСИ РФ: | 77308-20 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | АО "НПК РоТеК", г.Москва |
Счетчики электрической энергии трехфазные многофункциональные РОТЕК РТМ-03 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого или обратного направления по дифференцированным во времени тарифам в сетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77308-20 |
| Действует | по 30.01.2030 |
| Наименование | Счетчики электрической энергии трехфазные многофункциональные |
| Модель | РОТЕК РТМ-03 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8a097fe1-4484-f604-fd39-42ed0d5960a6 |
Производитель / Заявитель
Акционерное общество «Научно-Производственная Компания РоТеК» (АО «НПК РоТеК»), г. Москва; Общество с ограниченной ответственностью «НТЦ Ротек» (ООО «НТЦ Ротек»), г. Москва; Общество с ограниченной ответственностью «Северный Энергоконтроль» (ООО «Северный Энергоконтроль»), г. Москва; Общество с ограниченной ответственностью «Электра» (ООО «Электра»), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
16 лет
1; 2
10 лет
для класса точности 0,2S; 0,5S
|
| Зарегистрировано поверок |
102368
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 101990 (100%) |
| Неуспешных поверок (СИ непригодно) | 378 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
77308-20: Описание типа
2025-77308-20.pdf
|
Скачать | 611.9 КБ | |
|
77308-20: Методика поверки
2025-mp77308-20.pdf
|
Скачать | 7.9 MБ |
Описание типа
Назначение
Счетчики электрической энергии трехфазные многофункциональные РОТЕК РТМ-03 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого или обратного направления по дифференцированным во времени тарифам в сетях переменного тока промышленной частоты, частоты переменного тока, среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), среднеквадратических значений фазного/линейного напряжения переменного тока, хода часов, положительного и отрицательного отклонения напряжения переменного тока от номинального напряжения переменного тока, положительного и отрицательного отклонения частоты от номинального значения.
Описание
Принцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной энергии, мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения. Счетчики также обеспечивают отсчет времени, календарной даты и вывод данных на жидкокристаллический индикатор (ЖКИ).
Счетчики могут использоваться как автономно, так и в автоматизированных информационных измерительных системах учета электрической энергии для передачи измерительных или вычислительных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Счетчики имеют в своем составе датчики тока и напряжения, внутренние часы, специальный измерительный преобразователь, микроконтроллер, энергонезависимую память, источник питания, жидкокристаллический индикатор для просмотра информации, кнопки управления, световые индикаторы, интерфейс RS-485, оптический порт, оснащены отключающим реле. Счетчики имеют возможность аппаратной блокировки внутреннего реле включения/отключения нагрузки. В счетчики дополнительно могут устанавливаться взаимозаменяемые блоки ввода-передачи данных: GPRS/PLC-модем, GSM-модем, RF-модем, Ethernet-модем, Wi-Fi модуль.
Конструктивно счетчики выполнены в пластмассовом корпусе. Конструкция счетчиков соответствует требованиям ГОСТ 31818.11-2012. Основные клеммы счетчиков, предназначенные для подключения к электрической сети, выполнены из электротехнического сплава. Дополнительные контакты клеммной колодки предназначены для импульсных выходов и цифровых интерфейсов. На передней панели счетчиков расположена кнопка управления режимами индикации дисплея.
Токи и напряжения измеряемой сети через соответствующие зажимы и входные элементы поступают на соответствующие входы измерительного преобразователя, который выполняет преобразование аналоговых сигналов напряжения и тока в цифровые значения этих величин.
Центральный процессор принимает результаты измерений и размещает их в энергонезависимой памяти, поддерживает связь через интерфейс RS-485, оптический порт и дополнительный блок ввода-передачи данных (GPRS/PLC-MogeM/GSM-модем/ RF-MogeM/Ethernet-MogeM /Wi-Fi модуль), выводит информацию на дисплей.
Длительность сохранения в памяти счетчиков информации (измерительных данных, параметров настройки, программ) при отключении питания, не менее 30 лет. Счетчики обеспечивают в режиме реального времени измерение и расчёт следующих параметров:
- активной и реактивной электроэнергии в двух направлениях (прием, отдача);
- среднеквадратических значений фазных напряжений переменного тока;
- линейных напряжений;
- среднеквадратических значений силы переменного тока по каждой фазе;
- тока в нейтрали;
- активная, реактивная и полная электрическая мощность по каждой фазе;
- коэффициента электрической мощности по каждой фазе; - соотношения реактивной и активной электрической мощности по каждой фазе;
- частота сети переменного тока;
- небаланса суммы фазных токов и тока в нулевом проводе;
- положительного и отрицательного отклонения напряжения по классу S с допусками в части измерения напряжения (ГОСТ 32144-2013, ГОСТ 30804.4.30-2013).
Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе счетчиков.
Счетчики оснащены энергонезависимыми часами реального времени (RTC) и календарем, с резервной батареей питания, обеспечивающие внешнюю ручную и автоматическую коррекцию времени.
С помощью программного обеспечения возможно осуществление настройки параметров счетчиков, а также считывание данных, при этом связь компьютера со счетчиками может осуществляться как через оптический, так и цифровой порт. Для осуществления мер безопасности и надежности перед настройкой параметров счетчиков необходимо пройти процедуру идентификации.
Заводской номер, идентифицирующий каждый экземпляр счетчика, наносится на переднюю панель счетчика методом лазерной печати в виде буквенно-цифрового кода.
Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 2-5. Способ ограничения доступа к местам настройки (регулировки) - пломба с оттиском знака поверки, пломба с оттиском энергоснабжающей организации.
Структура условного обозначения модификаций счетчиков представлена на рисунке 1.
|
РОТЕК РТМ-03_____________X Вид крепления D1 - для установки на щиток B1 - для установки на щиток и на DIN-рейку (малогабаритный) С1 - для установки на опору, тип 1 (сплит-исполнение) С2 - для установки на опору, тип 2 (сплит-исполнение) |
1 - X |
2 - X |
3 (X |
4) X |
5 X |
6 X |
7 X |
8 - X9 (X10) X11 X12 |
|
Номинальное напряжение 1 - 230 В 2 - 57,7 В | ||||||||
|
Базовый ток 5 - 5 А 10 - 10 А Номинальный ток 5 - 5 А | ||||||||
|
Максимальный ток 100 - 100 А 80 - 80 А 60 - 60 А 10 - 10 А | ||||||||
|
Класс точности A - 1/2, активная/реактивная энергия B - 1/1, активная/реактивная энергия C - 0,5S/1, активная/реактивная энергия D - 0,2S/1, активная/реактивная энергия | ||||||||
|
Измерение тока нейтрали Y - Да N - Нет | ||||||||
|
Наличие реле ограничения нагрузки 0 - Нет K - Да | ||||||||
|
Внутренний источник питания I - Внутренняя батарея E - Внешняя батарея S - Суперконденсатор 1 - Внутренняя + внешняя батареи 2 - Внутренняя батарея + суперконденсатор 3 - Внешняя батарея + суперконденсатор 4 - Внутренняя батарея + внешняя батарея + суперконденсатор | ||||||||
Локальный интерфейс (могут быть сочетания)
O - оптический
R - RS-485
2R - 2*RS-485
U - USB
E - Ethernet
N - нет____________________
Модуль связи (могут быть сочетания)
GR - GSM/GPRS;
GN - GPRS и NBIoT;
NB - NB-IoT модем;
3G - 3G;
4G - 4G/LTE;
5G - 5G;
Pn - PLC;
PF - гибридный PLC и Радиомодем;
FL - LoRa;
F4 - RF433 - mesh;
F8 - RF868 - mesh;
Zn - ZigBee;
Et - Ethernet;
Bn - Bluetooth;
WS - Wi-Sun;
Rs - дополнительный RS-485 в модеме;_____________________
Протокол обмена данными D - DLMS
S - SPODES
X - проприетарный_________
Дополнительные функции (могут быть сочетания) 1 - управление внешним реле R - резервное внешнее питание T - входы телесигнализации LG - возможность отправки сообщения после выключения питания (LastGasp)
GD - Графический дисплей (Нет символа) -дополнительные функции отсутствуют
Рисунок 1 - Структура условного обозначения модификаций счетчиков
знака поверки
Пломба с оттиском
Место нанесения знака утверждения типа
Место нанесения
заводского номера
Пломба с оттиском энергоснабжающей организации
Рисунок 2 - Общий вид счетчиков для установки на щиток с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
1603 и мл
Пломба с
Место нанесения
Место нанесения
гос
оттиском
знака поверки
знака утверждения типа
заводского номера
Пломба с оттиском энергоснабжающей организации

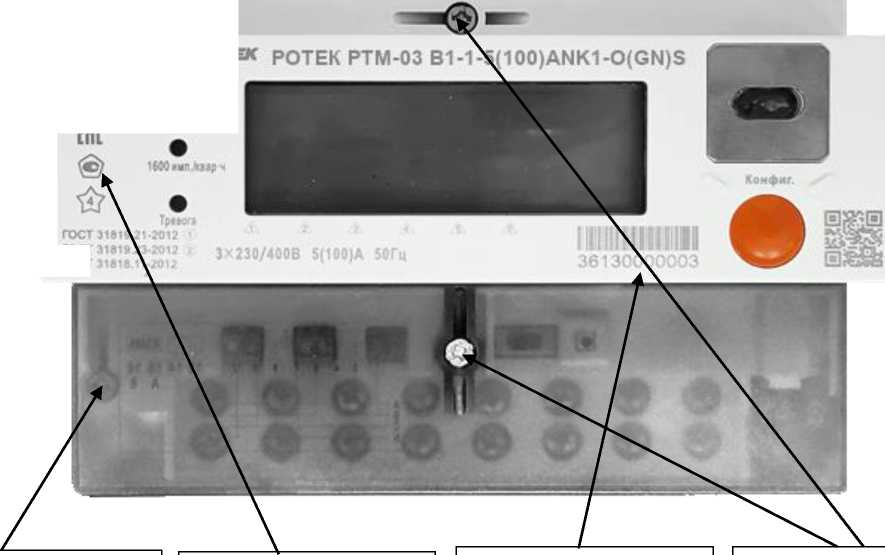

Рисунок 3 - Общий вид счетчиков для установки на щиток и на DIN-рейку с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения
знака утверждения типа
000011
Место нанесения
заводского номера
Рисунок 4 - Общий вид счетчиков для установки на опору с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Пломба с оттиском знака поверки (под клеммной крышкой)
ГОСТ 31819.21-2012 ГОСТ31819.23-2012 ГОСТ31818.11-2012 А=1000 imp/kW-h R=1 ООО imp/kvar-h
Пломба с оттиском энергоснабжаю щей организации
Рисунок 5 - Общий вид счетчиков для установки на опору с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) счетчиков по своей структуре является встроенным ПО, разделено на метрологически значимую и метрологически незначимую части. Контрольная сумма метрологически значимой части и записывается в устройство на стадии производства счетчиков.
Метрологические характеристики счетчиков нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014. Способ защиты метрологически значимой части ПО - хранение в отдельной области памяти, недоступной для изменения без вскрытия счетчиков.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение | |||
|
Модификация счетчиков |
РОТЕК РТМ-03 D1 |
РОТЕК РТМ-03 B1 |
РОТЕК РТМ-03 C1 |
РОТЕК РТМ-03 C2 |
|
Идентификационное наименование ПО |
BSmart-EN |
aM300-L- B0400101 |
BSmart-EN | |
|
Номер версии (идентификационный номер) ПО, не ниже |
0.17.01.XX |
0.17.01.XX |
202101XX |
0.17.01.XX |
|
Идентификационные данные |
Значение | |||
|
Цифровой идентификатор ПО |
AC18 |
AC18 |
A7F2 |
AC18 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 | |||
|
Примечание - XX - номер версии метрологически незначимой части ПО, «X» может принимать целые значения в диапазоне от 0 до 9. | ||||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Классы точности: - по активной энергии ГОСТ 31819.21-2012 - по активной энергии ГОСТ 31819.22-2012 - по реактивной энергии ГОСТ 31819.23-2012 |
1 0,2S; 0,5S 1; 2 |
|
Номинальное фазное (линейное) напряжение Uф.ном( Uл.ном), В |
3x57,7(100); 3x230(400) |
|
Базовый ток 1б (максимальный 1макс) ток, А |
10(100); 5(60); 5(80); 5(100) |
|
Номинальный ток 1ном (максимальный ток 1макс), А |
5(10) |
|
Стартовый ток, А - ГОСТ 31819.21-2012 - ГОСТ 31819.22-2012 - ГОСТ 31819.23-2012 - класс точности счетчика 1/2 - непосредственное - через трансформаторы |
0,004-1б 0,001-1ном 0,004^б/0,005^б 0,002-1ном/- |
|
Номинальное значение частоты измерительной сети счетчика, Гц |
50 |
|
Диапазон измерений частоты переменного тока, Гц |
от 42,5 до 57,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,05 |
|
Погрешность хода часов при включенном питании, с/сутки |
±0,5 |
|
Погрешность хода часов при питании от встроенной батареи, с/сутки |
±1,0 |
|
Диапазон измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), А: - для модификации с индексом «А» или «В» в коде - для модификации с индексом «С» или «D» в коде |
от 0,05^1б до 1макс от 0,02^1ном до 1макс |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), % |
±0,5 |
|
Диапазон измерений среднеквадратических значений фазного/ линейного напряжения переменного тока, В |
от 0,7^ Uф.ном/Uл.ном до 1,2^ Uф.ном/Uл.ном |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного/линейного напряжения переменного тока, % |
±0,5 |
|
Диапазон измерений положительного отклонения напряжения переменного тока 5U(+), % от номинального значения* |
от 0 до +20 |
|
Пределы допускаемой абсолютной погрешности измерений положительного отклонения напряжения переменного тока 5U(+), % от номинального значения* |
±0,5 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений отрицательного отклонения напряжения переменного тока 5U(-), % от номинального значения* |
от 0 до 55 |
|
Пределы допускаемой абсолютной погрешности измерений отрицательного отклонения напряжения переменного тока 5U(-), % от номинального значения* |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений положительного и отрицательного отклонения частоты в диапазоне ±7,5 Гц от номинального значения fном, Гц* |
±0,05 |
|
Примечание: * не нормировано для модификации с индексом «С1» в коде. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт^ч) |
400, 800, 1000, 1600 |
|
Диапазон значений постоянной счетчика по реактивной электрической энергии, имп/(квар^ч) |
400,800, 1000, 1600 |
|
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не менее |
0,01 |
|
Полная мощность, потребляемая каждой цепью тока при базовом токе, В А, не более |
0,3 |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, В^А (Вт), не более |
10 (2) |
|
Длительность хранения информации при отключении питания, лет, не менее |
30 |
|
Срок службы батареи, лет, не менее |
16 |
|
Число тарифов, не более |
8 |
|
Число временных зон, не менее |
12 |
|
Глубина хранения значений электрической энергии на начало месяца, месяцев, не менее |
36 |
|
Глубина хранения значений электрической энергии на начало суток, не менее |
128 |
|
Глубина хранения значений электрической энергии на начало интервала 30 минут, суток, не менее |
254 |
|
Интервал усреднения мощности для фиксации профиля нагрузки, минут |
30 |
|
Глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток, не менее |
128 |
|
Количество записей в журнале событий, не менее |
1000 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
1 |
|
Степень защиты от пыли и влаги по ГОСТ 14254-2015: - для модификации с индексом «D1» в коде - для модификации с индексом «В 1» в коде - для модификации с индексом «С 1» в коде - для модификации с индексом «С2» в коде |
IP54 IP54 IP64 IP64 |
|
Скорость обмена информацией по интерфейсам, бит/с, не менее |
1200 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: |
|
Наименование характеристики |
Значение |
|
- для модификации с индексом «D1» в коде |
290x170x90 |
|
- для модификации с индексом «B1» в коде |
135x150x68 |
|
- для модификации с индексом «С1» в коде |
250x190x115 |
|
- для модификации с индексом «С2» в коде |
200x170x84 |
|
Рабочие условия измерений: | |
|
- температура окружающей среды, °С |
от -45 до +70 |
|
- относительная влажность, % |
до 95 |
|
- атмосферное давление, кПа |
от 96 до 104 |
|
Масса, кг, не более: | |
|
- для модификации с индексом «D1» в коде |
2,2 |
|
- для модификации с индексом «В1» в коде |
1,0 |
|
- для модификации с индексом «С 1» в коде |
2,5 |
|
- для модификации с индексом «С2» в коде |
1,4 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
35 |
|
Средняя наработка на отказ, ч |
350000 |
Знак утверждения типа
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии трехфазный многофункциональный |
РОТЕК РТМ-03 |
1 шт. |
|
Руководство по эксплуатации |
РОТЕК РТМ-03.411152.992-2019 РЭ |
1 экз. |
|
Паспорт |
РОТЕК РТМ-03.411152.992-2019 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.5 «Принцип измерения» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.12, 6.13);
РОТЕК РТМ-03.411152.992-2019ТУ «Счетчики электрической энергии трехфазные многофункциональные РОТЕК РТМ-03. Технические условия».
Другие Счетчики электроэнергии
