Твердомеры Бринелля ТБ Tochline
| Номер в ГРСИ РФ: | 77355-20 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | ООО "Завод испытательных приборов" (ЗИП), г.Иваново |
Твердомеры Бринелля ТБ Tochline (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77355-20 |
| Наименование | Твердомеры Бринелля |
| Модель | ТБ Tochline |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 03.02.2025 |
Производитель / Заявитель
ООО "Завод испытательных приборов" (ЗИП), г.Иваново
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 372 |
| Найдено поверителей | 42 |
| Успешных поверок (СИ пригодно) | 368 (99%) |
| Неуспешных поверок (СИ непригодно) | 4 (1%) |
| Актуальность информации | 21.12.2024 |
Поверители
Скачать
| 77355-20: Описание типа СИ | Скачать | 108.5 КБ | |
| 77355-20: Методика поверки ТБ Tochline - 01 МП | Скачать | 4.9 MБ |
Описание типа
Назначение
Твердомеры Бринелля ТБ Tochline (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Описание
Принцип действия твердомеров основан на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивно твердомеры состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры Бринелля ТБ Tochline выпускаются в следующих модификациях : ТБ 5015 Tochline, ТБ 5015-01С Tochline, ТБ 5015С Tochline, ТБ 5015А Tochline, ТБ 5015-01 Tochline, ТБ 5005А Tochline, ТБ 5005-01 Tochline. Модификации твердомеров отличаются конструкцией , степенью автоматизации процесса измерений, диапазоном прикладываемых нагрузок, а также габаритными размерами и массой.
Общий вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1-7.
место нанесения знака утверждения типа

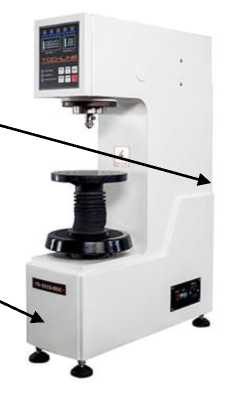

Рисунок 1 - Общий вид твердомеров ТБ 5015С Tochline
место расположения пломбы изготовителя

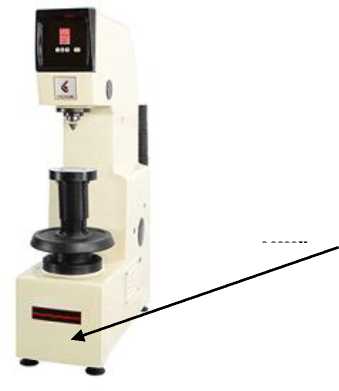

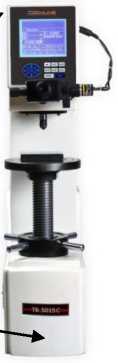

Рисунок 2 - Общий вид твердомеров Рисунок 3 - Общий вид твердомеров
ТБ 5015 Tochline ТБ 5015-01С Tochline

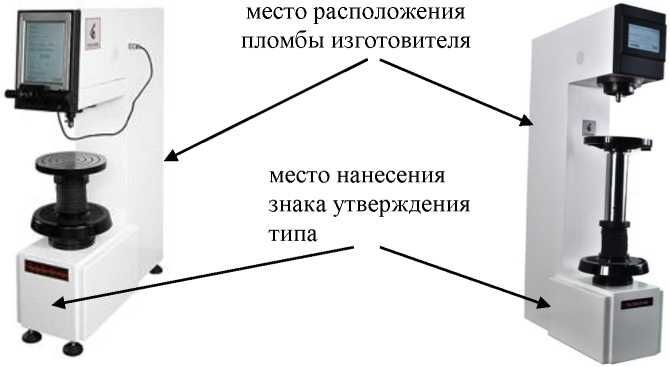

Рисунок 4 - Общий вид твердомеров ТБ 5015А Tochline
место расположения пломбы изготовителя
Рисунок 5 - Общий вид твердомеров ТБ 5015-01 Tochline
место нанесения знака утверждения типа

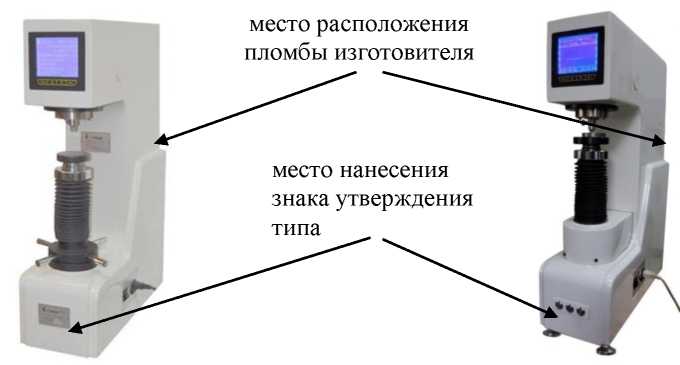

Рисунок 6 - Общий вид твердомеров ТБ 5005А Tochline
Рисунок 7 - Общий вид твердомеров ТБ 5005-01 Tochline
Пломбирование твердомеров ТБ 5015 Tochline не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) твердомеров ТБ 5015С Tochline, ТБ 5015А Tochline, ТБ 5015-01 Tochline, ТБ 5005А Tochline, ТБ 5005-01 Tochline используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Tochline ТБ |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1.00 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Испытательные нагрузки по шкалам Бринелля, пределы допустимого отклонения испытательных нагрузок и диапазоны измерений твердости приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок
|
Шкала Бринелля |
Нагрузка, Н |
Пределы допустимого отклонения нагрузок, % |
Диапазон измерений твердости, HB (HBW) |
|
HB(HBW) 2,5/62,5 |
613 |
±1 |
От 32 до 218 |
|
HB(HBW) 5/62,5 |
613 |
От 8 до 50 | |
|
HB 2,5/187,5 HBW 2,5/187,5 |
1839 |
От 95 до 450 От 95 до 650 | |
|
HB(HBW) 5/125 |
1226 |
От 16 до 108 | |
|
HB(HBW) 5/250 |
2452 |
От 32 до 218 | |
|
HB 5/750 HBW 5/750 |
7355 |
От 95 до 450 От 95 до 650 | |
|
HB(HBW) 10/250 |
2452 |
От 8 до 50 | |
|
HB(HBW) 10/500 |
4903 |
От 16 до 108 | |
|
HB(HBW) 10/1000 |
9807 |
От 32 до 218 | |
|
HB(HBW) 10/1500 |
14710 |
От 48 до 220 | |
|
HB 10/3000 HBW 10/3000 |
29420 |
От 95 до 450 От 95 до 650 |
Примечание - в твердомерах ТБ 5015 Tochline используются шкалы HB(HBW) 2.5/187,5;
HB(HBW) 5/250; HB(HBW) 10/500; HB(HBW) 5/750; HB(HBW) 10/250; HB(HBW) 10/1000;
Hb(hBw) 10/1500; HB(HBW) 10/3000
Пределы допускаемой абсолютной погрешности твердомеров приведены в таблице 3.
Таблица 3 - Метрологические характеристики твердомеров
|
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости, HB (HBW) | |||||
|
от 8 до 20 включ. |
св. 20 до 50 включ. |
св. 50 до 100 включ. |
св. 100 до 150 включ. |
св. 150 до 200 включ. |
св. 200 до 250 включ. | |
|
Пределы допускаемой абсолютной погрешности | ||||||
|
твердомеров, |
HB (HBW), (±) | |||||
|
HB(HBW) 5/62,5; HB(HBW) 10/250 |
0,6 |
1,5 |
- |
- |
- |
- |
|
HB(HBW) 5/125; HB(HBW) 10/500 |
0,6 |
1,5 |
3,0 |
4,5 |
- |
- |
|
HB(HBW) 2,5/62,5; HB(HBW) 5/250; Hb(hBw) 10/1000; HB(HBW) 10/1500 |
- |
1,5 |
3,0 |
4,5 |
6,0 |
7,5 |
|
Hb(hBw) 2,5/187,5; HB(HBW) 5/750; hb(hbw)io/3ooo |
- |
- |
3,0 |
4,5 |
6,0 |
7,5 |
Продолжение таблицы 3
|
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости, HB (HBW) | |||||
|
св. 250 до 300 включ |
св. 300 до 350 включ. |
св. 350 до 400 включ. |
св. 400 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | |
|
Пределы допускаемой абсолютной погрешности | ||||||
|
твердомеров, |
HB (HBW), (±) | |||||
|
HB 2,5/187,5; HB 5/750 HB 10/3000 |
9,0 |
10,5 |
12,0 |
13,5 |
- |
- |
|
HBW 2,5/187,5; HBW 5/750; HBW 10/3000 |
9,0 |
10,5 |
12,0 |
13,5 |
16,5 |
19,5 |
Примечание - Метрологические характеристики действительны для 5 измерений
Таблица 4 - Основные технические характеристики твердомеров
|
Наименование характеристики |
Значение | ||||||
|
ТБ 5015 |
ТБ 5015-01 |
ТБ 5015-01С |
ТБ 5015С |
ТБ 5015А |
ТБ 5005А |
ТБ 5005-01 | |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более |
от +15 до +35 80 | ||||||
|
Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 207 до 253 от 49,8 до 50,2 | ||||||
|
*Габаритные размеры, мм, не более: - длина - ширина - высота |
700 300 840 |
540 200 1045 |
540 210 780 |
540 190 760 |
550 210 830 |
260 550 760 |
260 550 750 |
|
*Масса, кг, не более |
220 |
120 |
150 |
140 |
120 |
130 |
130 |
Примечание:
- параметр отмеченный * - по согласованию с заказчиком габаритные размеры и масса могут быть изменены
Знак утверждения типа
наносится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.
Комплектность
Таблица 5 - Комплектность твердомеров
|
Наименование |
Обозначение |
Количество |
|
Твердомер Бринелля ТБ Tochline |
ТБ Tochline * |
1 шт. |
|
Микроскоп ** |
JC-10 |
1 шт. |
|
Сменные части |
- |
1 компл. |
|
Принадлежности |
- |
1 компл. |
|
Руководство по эксплуатации |
ТБ Tochline - 01 РЭ |
1 экз. |
|
Методика поверки |
ТБ Tochline - 01 МП |
1 экз. |
|
* В соответствии с заказом * * Для твердомеров ТБ 5015 Tochline, ТБ 5015-01С Tochline, ТБ 5015-01 Tochline, ТБ 5005А Tochline, ТБ 5005-01 Tochline | ||
Поверка
осуществляется по документу ТБ Tochline - 01 МП «Твердомеры Бринелля ТБ Tochline.
Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 04.09.2019.
Основные средства поверки: рабочие эталоны твердости 2-го разряда по шкалам Бринелля по ГОСТ 8.062-85.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационной документации
Нормативные документы
ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю
ГОСТ 8.062-85 ГСИ. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования
ТУ 427113 - 165 - 69363963 - 19 Твердомеры Бринелля ТБ Tochline. Технические условия
