Твердомеры универсальные УТ Tochline (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.

Информация по Госреестру

Основные данные
Номер по Госреестру 77460-20
Наименование Твердомеры универсальные
Модель УТ Tochline
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 10.02.2025
Производитель / Заявитель

ООО "Завод испытательных приборов" (ЗИП), г.Иваново

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 108
Найдено поверителей 19
Успешных поверок (СИ пригодно) 106 (98%)
Неуспешных поверок (СИ непригодно) 2 (2%)
Актуальность информации 17.11.2024

Поверители

Скачать

77460-20: Описание типа СИ Скачать 108.1 КБ
77460-20: Методика поверки УТ Tochline - 01 МП Скачать 7.7 MБ

Описание типа

Назначение

Твердомеры универсальные УТ Tochline (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.

Описание

Принцип действия твердомеров основан:

- для шкал Роквелла: на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

- для шкал Виккерса: на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;

- для шкал Бринелля: на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Конструктивно твердомеры состоят из устройства приложения нагрузки и измерительного устройства.

Твердомеры универсальные УТ Tochline выпускаются в следующих модификациях: УТ 5021МС Tochline, УТ 5021М-01 Tochline, УТ 5021М-01С Tochline, УТ 5021ПА Tochline. Модификации твердомеров отличаются конструкцией, степенью автоматизации процесса измерений, диапазоном прикладываемых нагрузок, а также габаритными размерами и массой.

Общий вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1-4.

типа

место нанесения

знака утверждения

Рисунок 2 - Общий вид твердомеров УТ 5021МС Tochline

Рисунок 1 - Общий вид твердомеров . УТ 5021М-01С Tochline

место расположения пломбы изготовителя

место нанесения знака утверждения типа

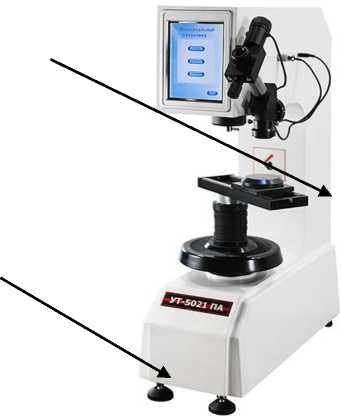

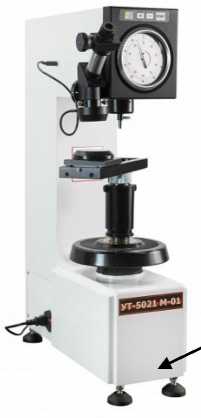

Рисунок 3 - Общий вид твердомеров          Рисунок 4 - Общий вид твердомеров

УТ 5021М-01 Tochline                      УТ 5021ПА Tochline

Пломбирование твердомеров УТ 5021 МС Tochline, УТ 5021М-01 Tochline, УТ 5021М-01С Tochline не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) твердомеров УТ 5021ПА Tochline используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Tochline УТ

Номер версии (идентификационный номер) ПО

не ниже v 1.00

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Технические характеристики

Испытательные нагрузки по шкалам Роквелла и пределы допустимого отклонения испытательных нагрузок приведены в таблице 2.

Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Роквелла

Шкалы твердости

Нагрузки, Н

Пределы допустимого отклонения нагрузок, %

основная

предварительная

предварительной нагрузки

основных нагрузок

Шкала Роквелла

HRA

588,4

98,07

±2,0

±0,5

HRB

980,7

HRC

1471

Пределы допускаемой абсолютной погрешности твердомеров по шкалам Роквелла приведены в таблице 3.

Таблица 3 - Метрологические характеристики твердомеров по шкалам Роквелла

Шкалы твердости

Диапазоны измерения твердости

Пределы допускаемой абсолютной погрешности

Шкала Роквелла

HRA

от 70 HRA до 93 HRA включ.

±1,2 HRA

HRB

от 20 HRB до 80 HRB * от 80 HRB до 100 HRB включ.

±3,0 HRB

±2,0 HRB

HRC

от 20 HRC до 35 HRC * от 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ.

±2,0 HRC

±1,5 HRC

±1,0 HRC

Примечания:

- параметр отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон

- метрологические характеристики действительны для 5 измерений

Испытательные нагрузки по шкалам Виккерса и пределы допустимого отклонения испытательных нагрузок приведены в таблице 4.

Таблица 4 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса

Модификации твердомеров

Испытательные нагрузки, Н

Пределы допустимого отклонения нагрузок, %

УТ 5021 МС Tochline, УТ 5021М-01 Tochline, УТ 5021М-01С Tochline

294,2; 980,67

±1,0

УТ 5021ПА Tochline

49,03; 98,07; 196,13; 294,2; 490,3; 980,67

Пределы допускаемой абсолютной погрешности твердомеров по шкалам Виккерса приведены в таблице 5.

Таблица 5 - Метрологические характеристики твердомеров по шкалам Виккерса

Обозначение шкалы твёрдости

Интервалы измерений твёрдости HV в диапазоне измерений твердости по шкалам Виккерса от 50 до 1500 HV

от 50 до 125 включ.

св. 125 до 175 включ.

св. 175 до 225 включ.

св. 225 до 275 включ.

св. 275 до 325 включ.

св. 325 до 375 включ.

св. 375 до 425 включ.

св. 425 до 475 включ.

св. 475 до 525 включ.

Пределы допускаемой абсолютной погрешности твердомера, HV, (±)

HV5

3

5

6

8

9

11

12

14

15

HV10, HV20

3

5

6

8

9

11

12

14

15

HV30, HV50;

HV100

3

5

6

6

6

7

8

9

10

Продолжение таблицы 5

Обозначение шкалы твёрдости

Интервалы измерений твёрд шкалам

ости HV в диапазоне изм Виккерса от 50 до 1500 H

прений твердости по

V

св. 525 до 575 включ.

св. 575 до 625 включ.

св. 625 до 675 включ.

св. 675 до 725 включ.

св. 725 до 775 включ.

св. 775 до 825 включ.

св. 825 до 875 включ.

св. 875 до 925 включ.

св. 925 до 1075 включ.

св. 1075 до 1500 включ.

Пределы допускаемой абсолютной погрешности твердоме

ра, HV, (±)

HV5

17

18

20

21

23

24

26

27

40

52

HV10; HV20

17

18

20

21

23

24

26

27

30

39

HV30, HV50;

HV100

11

12

13

14

15

16

19

18

20

26

Примечание - Метрологические характеристики действительны для 5 измерений

Таблица 6 - Шкалы твердости Бринелля для различных модификаций твердомеров

Модификации твердомеров

Шкалы твердости Бринелля

УТ 5021 МС Tochline, УТ 5021М-01С Tochline УТ 5021М-01 Tochline

HB(HBW) 2,5/31,2; HB(HBW) 2,5/62,5; HB(HBW) 2,5/187,5;

Hb(hBw) 5/62,5

УТ 5021ПА Tochline

HB(HBW) 1/10; HB(HBW) 1/30; HB(HBW) 2,5/15,6;

Hb(hBw) 2,5/31,2; HB(HBW) 2,5/62,5; HB(HBw) 2,5/187,5;

Hb(hBw) 5/125

Испытательные нагрузки по шкалам Бринелля, пределы допустимого отклонения испытательных нагрузок и диапазоны измерений твердости приведены в таблице 7.

Таблица 7 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля

Шкала Бринелля

Нагрузка, Н

Пределы допустимого отклонения нагрузок, %

Диапазон измерений твердости, HB (HBW)

HB(HBW) 1/10

98,07

±1,0

от 32 до 200

НВ 1/30

HBW 1/30

294,2

от 95 до 450

от 95 до 650

HB(HBW) 2,5/15,6

153,2

от 8 до 50

HB(HBW) 2,5/31,2

306,5

от 16 до 100

HB(HBW) 2,5/62,5

613

от 32 до 218

HB(HBW) 5/62,5

613

от 8 до 50

HB 2,5/187,5

HBW 2,5/187,5

1839

от 95 до 450

от 95 до 650

HB(HBW) 5/125

1226

от 16 до 108

Пределы допускаемой абсолютной погрешности твердомеров по шкалам Бринелля приведены в таблице 8.

Таблица 8 - Метрологические характеристики твердомеров по шкалам Бринелля

Обозначение шкал измерения твёрдости

Диапазон измерений твёрдости, HB (HBW)

от 8 до 20 включ.

св. 20 до 50 включ.

св. 50 до 100 включ.

св. 100 до 150 включ.

св. 150 до 200 включ.

св. 200 до 250 включ.

Пределы допускаемой абсолютной погрешности

твердомеров,

HB (HBW), (±)

HB(HBW) 2,5/15,6; HB(HBW) 5/62,5

0,6

1,5

-

-

-

-

HB(HBW) 2,5/31,2; HB(HBW) 5/125

0,6

1,5

3,0

4,5

-

-

HB(HBW) 1/10; HB(HBW) 2,5/62,5

-

1,5

3,0

4,5

6,0

7,5

HB(HBW)1/30; HB(HBW) 2,5/187,5

-

-

3,0

4,5

6,0

7,5

Продолжение таблицы 8

Обозначение шкал измерения твёрдости

Диапазон измерений твёрдости, HB (HBW)

св. 250 до 300 включ

св. 300 до 350 включ.

св. 350 до 400 включ.

св. 400 до 450 включ.

св. 450 до 550 включ.

св. 550 до 650 включ.

Пределы допускаемой абсолютной погрешности

твердомеров, 1

[B (HBW), (±)

HB 2,5/187,5; HB 1/30

9,0

10,5

12,0

13,5

-

-

HBW 2,5/187,5; HBW 1/30

9,0

10,5

12,0

13,5

16,5

19,5

Примечание - Метрологические характеристики действительны для 5 измерений

Таблица 9 - Основные технические характеристики твердомеров

Наименование характеристики

Значение

УТ 5021 МС

УТ 5021 М-01

УТ 5021 М-01С

УТ 5021 ПА

Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более

от +15 до +35

80

Параметры электропитания: - напряжение переменного тока, В

- частота переменного тока, Гц

от 207 до 253

от 49,8 до 50,2

*Габаритные размеры, мм, не более:

- длина

- ширина

- высота

460

220

660

525

280

710

460

220

660

545

210

780

*Масса, кг, не более

85

60

85

95

Примечание:

- параметр отмеченный * - по согласованию с заказчиком габаритные размеры и масса могут быть изменены

Знак утверждения типа

наносится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

Таблица 10 - Комплектность твердомеров

Наименование

Обозначение

Количество

Твердомер универсальный

УТ 5021МС Tochline или

УТ 5021М-01 Tochline, или

УТ 5021М-01С Tochline,или

УТ 5021ПА Tochline *

1 шт.

Сменные части

-

1 шт.

Принадлежности

-

1 шт.

Руководство по эксплуатации

ТУ Tochline - 01 РЭ

1 экз.

Методика поверки

ТУ Tochline - 01 МП

1 экз.

* В соответствии с заказом

Поверка

осуществляется по документу УТ Tochline - 01 МП «Твердомеры универсальные УТ Tochline.

Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 26.09.2019.

Основные средства поверки:

рабочие эталоны твердости 2-го разряда по шкалам Роквелла и Супер-Роквелла по ГОСТ 8.064-94;

рабочие эталоны твердости 2-го разряда по шкалам Виккерса по ГОСТ 8.063-2012;

рабочие эталоны твердости 2-го разряда по шкалам Бринелля по ГОСТ 8.062-85.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационной документации

Нормативные документы

ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования

ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения

ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса

ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю

ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля

ГОСТ 9013-59 Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С

ГОСТ 8.064-94 Государственная система обеспечения единства измерений.

Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла

ТУ 265162 - 169 - 69363963 - 19 «Твердомеры универсальные УТ Tochline. Технические условия»
