77523-20: РПД АСК ГСМ Регистраторы параметров данных автоматического контроля наличия, движения и расходования горючего - Производители, поставщики и поверители

Регистраторы параметров данных автоматического контроля наличия, движения и расходования горючего РПД АСК ГСМ

Номер в ГРСИ РФ: 77523-20
Производитель / заявитель: ООО "АВП Технология", г.Москва
Скачать
77523-20: Описание типа СИ Скачать 146.6 КБ
77523-20: Методика поверки МП 208-005-2019 Скачать 3.9 MБ
Нет данных о поставщике
Регистраторы параметров данных автоматического контроля наличия, движения и расходования горючего РПД АСК ГСМ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Регистраторы параметров данных автоматического контроля наличия, движения и расходования горючего (далее - РПД АСК ГСМ) предназначены для:

Информация по Госреестру

Основные данные
Номер по Госреестру 77523-20
Наименование Регистраторы параметров данных автоматического контроля наличия, движения и расходования горючего
Модель РПД АСК ГСМ
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 19.02.2025
Производитель / Заявитель

ООО "АВП Технология", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 1
Найдено поверителей 1
Успешных поверок (СИ пригодно) 1 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 24.11.2024

Поверители

Скачать

77523-20: Описание типа СИ Скачать 146.6 КБ
77523-20: Методика поверки МП 208-005-2019 Скачать 3.9 MБ

Описание типа

Назначение

Регистраторы параметров данных автоматического контроля наличия, движения и расходования горючего (далее - РПД АСК ГСМ) предназначены для:

- автоматического определения количества горючего в цистерне, в топливном баке (баках) автотопливозаправщика и автомобильной техники при наличии градуировочных таблиц цистерны (бака) по измеренным параметрам уровня, плотности и температуры горючего;

- автоматического определения объема и массы горючего, выданного из цистерны, по данным, поступающим от счетчика жидкости автотопливозаправщика.

Описание

Принцип работы РПД АСК ГСМ основан на одновременном измерении уровня, плотности и температуры горючего в топливном баке и (или) цистерне с последующим вычислением объема и массы горючего с использованием градуировочных таблиц, вычисление массы горючего выданного из цистерны с использованием данных счетчика жидкости об измеренном объеме выданного горючего и данных измерений плотности горючего.

Измерения уровня горючего основано на свойстве отражения ультразвукового сигнала от границы раздела двух сред и зависимости времени прихода отраженного ультразвукового сигнала от расстояния до границы раздела двух сред, измерение плотности - на зависимости скорости распространения ультразвукового сигнала в горючем от его плотности. При измерении температуры горючего используется эффект изменения проводимости полупроводника от его температуры.

РПД АСК ГСМ состоят из следующих составных частей:

- измерительно-вычислительный контроллер ИВК-1;

- блок индикации и управления заправкой БИУЗ-1;

- блок индикации параметров БИП-1;

- датчики уровня ультразвуковые типа ДТУ;

- барьеры искробезопасности БИ-ИП-9А, БИ-RS-485, БДТ.

РПД АСК ГСМ имеют следующие модификации различающиеся:

- по комплектации составных частей (наличием БИУЗ-1 или БИП-1, количеством ДТУ и барьеров искробезопасности);

- верхним пределом измерения уровня горючего (длина измерительной трубы датчика ДТУ);

- конструкцией датчика уровня ультразвукового (тип фланца ДТУ).

Общий вид составных частей РПД АСК ГСМ представлен на рисунке 1.

В конструкции РПД АСК ГСМ предусмотрено пломбирование составных частей, исключающее доступ к устройствам.

Блоки ИВК-1, БИУЗ-1 и БИП-1 пломбируются мастичной пломбой. Пломбировочная чашка расположена на крепёжном винте на лицевых панелях данных устройств.

ДТУ пломбируется мастичной пломбой, расположенной на крепежном винте крышки электронного блока.

Схема пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки представлены на рисунке 2.

а)

в)

б)

г)

д)

Рисунок 1 - Общий вид составных частей РПД АСК ГСМ

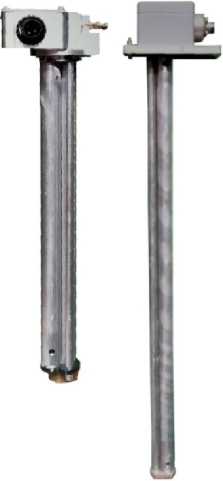

а) датчик уровня ультразвуковой типа ДТУ;

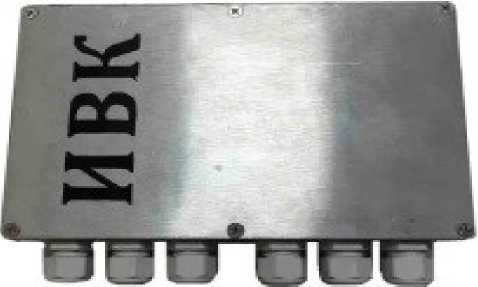

б) измерительно-вычислительный контроллер ИВК;

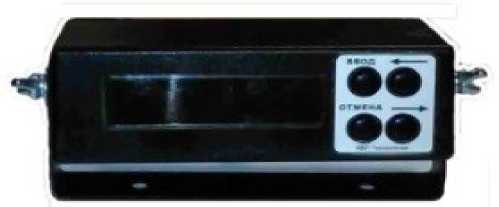

в) блок индикации параметров БИП;

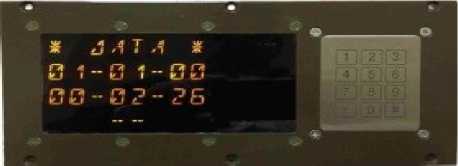

г) блок индикации и управления заправкой БИУЗ;

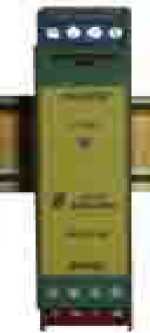

д) барьеры искробезопасности БИ-ИП-9А, БИ^8-485, БДТ.

а)

б)

в)

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

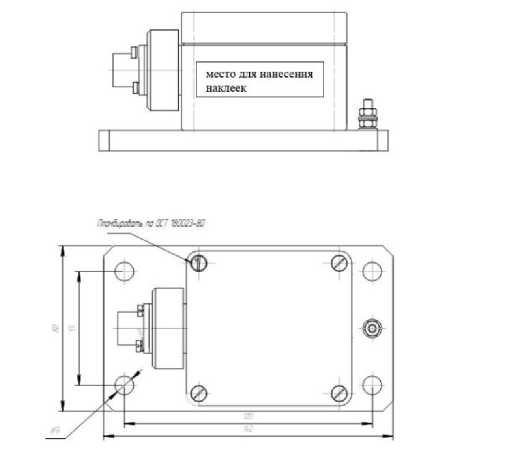

а) схема пломбировки ДТУ;

б) схема пломбировки блока БИП;

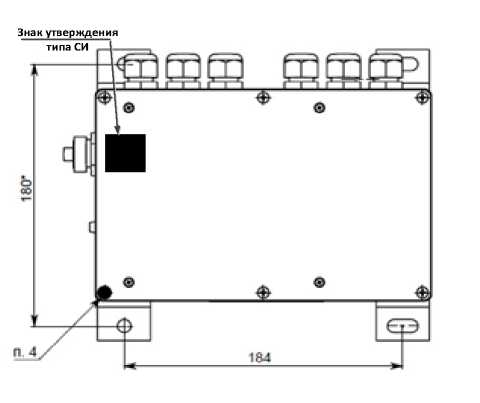

в) схема пломбировки ИВК (п.4 - место нанесения пломбы) и место размещения знака утверждения типа СИ.

Программное обеспечение

РПД АСК ГСМ содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. ПО РПД АСК ГСМ обеспечивает: автоматическое вычисление объема и массы горючего в топливном баке (баках) и цистерне автотопливозаправщика, или в топливном баке (баках) автомобильной техники; автоматическое вычисление массы горючего, выданного на заправку из цистерны автотопливозаправщика; автоматическое вычисление объема и массы горючего, израсходованного из топливного бака (баков) автомобильной техники; автоматическую регистрацию данных о параметрах работы двигателей внутреннего сгорания автомобильной техники; сбор, обработку, хранение и передачу вышеуказанных данных по установленным каналам связи на верхний уровень автоматизированных систем управления.

Защита от сбоев ПО РПД АСК ГСМ обеспечивается встроенными в блоки сторожевыми таймерами и аппаратными средствами для обмена по CAN-сети. Протокол CAN обладает развитой системой обнаружения и сигнализации ошибок. Для этих целей используется поразрядный контроль, прямое заполнение битового потока, проверка пакета сообщения CRC-полиномом, контроль формы пакета сообщений, подтверждение правильного приема пакета данных. Общая вероятность необнаруженной ошибки 4.7x10-11. Система арбитража протокола CAN исключает потерю информации и времени при возникновении коллизий в CAN-сети.

Встроенное программное обеспечение разделено на:

- метрологически значимую часть;

- метрологически незначимую часть.

Идентификационные данные встроенного метрологически значимой части ПО блока ИВК приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

V са1с.о

Номер версии (идентификационный номер) ПО

1.02

Цифровой идентификатор (контрольная сумма) ПО

0хЕ812707С

Алгоритм вычисления цифрового идентификатора ПО

ВКС

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений уровня горючего, мм

от 55 до 2500

Диапазон измерений плотности горючего при температуре 20 °С, кг/м3

от 700 до 900

Диапазон измерений температуры горючего, °С

от -50 до +50

Пределы допускаемой основной абсолютной погрешности измерений уровня горючего, в диапазоне температур горючего от минус 20 до плюс 45 °С, мм

±1,0

Пределы допускаемой основной абсолютной погрешности измерений плотности горючего, в диапазоне температур горючего от минус 20 до плюс 45 °С, кг/м3

±2,5

Пределы   допускаемой   абсолютной   погрешности

измерений температуры горючего, °С

±1

Пределы  допускаемой  дополнительной  абсолютной

погрешности измерений уровня горючего, в диапазоне температур горючего от минус 50 до минус 20 °С и от плюс 45 °С до плюс 50 °С на каждые 10 °С изменения температуры, мм

±1,0

Пределы  допускаемой  дополнительной  абсолютной

погрешности измерений плотности горючего, в диапазоне температур горючего от минус 50 до минус 20 °С и от плюс 45 °С до плюс 50 °С на каждые 10 °С изменения температуры, кг/м3

±1,5

Продолжение таблицы 2

Пределы  допускаемой  относительной  погрешности

устройства обработки информации, %

±0,02

Пределы   допускаемой   основной   относительной

погрешности измерений массы горючего в диапазоне температур от минус 20 °С до плюс 45 °С при условии, что погрешность составления градуировочной таблицы не более 0,25 %, %

±1,0*

Пределы   допускаемой   основной   относительной

погрешности измерений массы горючего в диапазоне температур от минус 50 до минус 20 °С и от плюс 45 до плюс 50 °С при условии, что погрешность составления градуировочной таблицы не более 0,25 %, %

±2,0*

Пределы   допускаемой   основной   относительной

погрешности измерений массы горючего выданного из цистерны в диапазоне температур от минус 20 °С до плюс 50 °С (при относительной погрешности измерений объема горючего   выданного   через   счетчик   жидкости

установленного на цистерне не более (±0,25 %), %

±0,65

Пределы   допускаемой   основной   относительной

погрешности измерений массы горючего выданного из цистерны в диапазоне температур от минус 40 °С до минус 20 °С (при относительной погрешности измерений объема горючего   выданного   через   счетчик   жидкости

установленного на цистерне не более (±0,25 %), %

±1,0

* - минимальный уровень налива горючего при определении основной относительной погрешности измерений массы для различных типов цистерн и баков указывается в Методике измерений

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

24±12

Потребляемая мощность, Вт, не более

45

Габаритные размеры составляющих РПД АСК ГСМ (длина х ширина x высота), мм, не более:

- датчик топлива ультразвукового ДТУ

- измерительно-вычислительный контроллер ИВК-1

- блок индикации параметров БИП-1

- блок индикации и управления заправкой БИУЗ-1

2559x150x90

255x210x110

165x80x70

290x145x80

Масса составляющих РПД АСК ГСМ, кг, не более:

- датчик топлива ультразвукового ДТУ

- измерительно-вычислительный контроллер ИВК-1

- блок индикации параметров БИП-1

- блок индикации и управления заправкой БИУЗ-1

3,0

2,1

1,0

5,1

Условия эксплуатации:

- рабочая температура для БИУЗ-1, ДТУ, °С

- рабочая температура для БИП-1, ИВК-1, BH-RS-485, БИ-ИП-9А, °С

- относительная влажность воздуха при 25 °С, %

- атмосферное давление, кПа

от -50 до +50

от -10 до +50

до 100 от 60 до 106,7

Продолжение таблицы 3

Маркировка взрывозащиты:

- ДТУ

- БИ-И8-485

- БИ-ИП-9А

- БИУЗ-1

«0Ex ia IIA T6 Ga X» «(Ex ib) ПВ» «(Ex ia) IIA» «2Ех mc IIC T6 Gc X»

Степень защиты, обеспечиваемая оболочками оборудования от проникновения пыли и воды:

- ДТУ, ИВК-1, БИП-1

IP 54

- БИУЗ-1

IP 67

- EH-RS-485, БИ-ИП-9А

IP 30

Срок службы, лет

12

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, а также на крышку блока ИВК-1 в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Измерительно-вычислительный контроллер ИВК-1

АЮВП.421432.001ТУ

1 шт.

Блок индикации и управления заправкой БИУЗ-1*

АЮВП.468214.004ТУ

1 шт.

Блок индикации параметров БИП-1

АЮВП.468224.002ТУ

1 шт.

Датчик уровня ультразвуковой ДТУ-3-АА-ХХХХ **

ДЛИЖ.411618.0085ТУ

от 1 до 4 шт.

Датчик уровня ультразвуковой ДТУ-ХХ **

ЖЛТК.411618.002ТУ

от 1 до 4 шт.

Барьер искробезопасности БИ-RS-485***

КПДС.426475.006ТУ

1 шт.

Барьер искробезопасности-источник питания БИ-ИП-9А ***

КПДС.426475.006ТУ

1 шт.

Барьер искрозащиты БДТ ***

ДЛИЖ.468153.0011

1 шт.

Комплект кабелей

АЮВП.685695.056

1 шт.

Комплект монтажный

АЮВП.421941.025

1 шт.

Одиночный комплект ЗИП-О

АЮВП.421452.001ТУ

1 шт.

Руководство по эксплуатации

АЮВП.421452.001РЭ

1 экз.

Методика поверки

МП 208-005-2019

1 экз.

Паспорт

АЮВП.421452.001ПС

1 экз.

вспомогательное оборудование

Устройство съема электронных сигналов типа ****

1 шт.

*        . _    _          .    _          ___ .    _               _  . _    ___

- поставляется в соответствии с заказом

- количество ДТУ и исполнение в зависимости от заказа

- количество барьеров искробезопасности и исполнение в зависимости от заказа

- - может включаться в поставку РПД АСК ГСМ в случае, если на цистерне счетчик жидкости не укомплектован устройством съема сигналов

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.595-2004. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

ГОСТ Р 8.596-2002. ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ Р МЭК 60079-0-2011 Взрывоопасные среды. Часть 0. Оборудование. Общие требования

АЮВП.421452.001ТУ «Регистраторы параметров данных автоматического контроля наличия, движения и расходования горючего РПД АСК ГСМ. Технические условия»
