Устройства МСТ20

Номер в ГРСИ РФ: 77526-20
Производитель / заявитель: АО "ТеконГруп", г.Москва
Скачать
77526-20: Описание типа СИ Скачать 390.2 КБ
77526-20: Методика поверки БНРД.407811.001МП-ЛУ Скачать 1.3 MБ
Нет данных о поставщике
Устройства МСТ20 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Устройства MCT20 (далее по тексту - устройство) предназначены для измерения (вычисления) параметров (средних значений объемного (массового) расхода, температуры и давления) и потребленного (отпущенного) количества теплоносителя, горячей и холодной воды, тепловой энергии в системах тепло- и водоснабжения, а также регистрации, хранения и передачи на верхний уровень автоматизации значений этих параметров.

Информация по Госреестру

Основные данные
Номер по Госреестру 77526-20
Наименование Устройства
Модель МСТ20
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 19.02.2025
Производитель / Заявитель

АО "ТеконГруп", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Актуальность информации 03.11.2024

Поверители

Скачать

77526-20: Описание типа СИ Скачать 390.2 КБ
77526-20: Методика поверки БНРД.407811.001МП-ЛУ Скачать 1.3 MБ

Описание типа

Назначение

Устройства MCT20 (далее по тексту - устройство) предназначены для измерения (вычисления) параметров (средних значений объемного (массового) расхода, температуры и давления) и потребленного (отпущенного) количества теплоносителя, горячей и холодной воды, тепловой энергии в системах тепло- и водоснабжения, а также регистрации, хранения и передачи на верхний уровень автоматизации значений этих параметров.

Описание

Принцип действия устройства основан на преобразовании выходных электрических сигналов первичных измерительных преобразователей расхода, температуры и давления, осуществляющих измерение параметров и количества горячей и холодной воды и теплоносителя в трубопроводах с последующим определением на их основе тепловой энергии (мощности) в соответствии с установленными алгоритмами по МИ 2412-97.

Устройство является проектно-компонуемым изделием. Состав и количество измерительных каналов определяется при проектировании объекта контроля.

Устройство состоит из следующих функциональных составных частей:

- электронный блок;

- ультразвуковые преобразователи расхода (УПР) (до 6-ти каналов измерения);

- термопреобразователи сопротивления (до 8-ми каналов измерения);

- датчики давления (до 6-ти каналов измерения);

- кабели высокочастотные для подсоединения пьезоэлектрических преобразователей, входящих в состав УПР, к электронному блоку.

Электронный блок (далее - ЭБ) формирует импульсы, поступающие на пьезоэлектрические преобразователи (ПЭП), регистрирует сигналы, поступающие с ПЭП, термопреобразователей сопротивления и преобразователей давления, архивирует и передает данные в автоматизированную систему.

ЭБ содержит:

- управляющий 32-разрядный микроконтроллер с внутренней памятью программ и данных;

- блок расходомеров на 6 каналов;

- блок измерений температуры на 8 каналов;

- энергонезависимую память для хранения архивов;

- преобразователи питания;

- аккумулятор на 6 В;

- одну или две SIM-карты для организации каналов связи GSM;

- интерфейс GSM для подключения антенны связи с диспетчерским пунктом;

- два порта RS-232/485 для подключения внешних устройств;

- сервисный порт USB 2.0 type B для подключения ПК;

- светодиодные индикаторы режимов работы и индикации питания;

- батарейку.

При отключении от электросети питание электронного блока осуществляется от автономного встроенного источника электропитания, обеспечивающего работоспособность устройства в течение не менее 2 ч.

Обмен данными между устройством и персональным компьютером (ПК) осуществляется через сервисный порт USB, расположенный на лицевой панели ЭБ.

Связь устройства с системой верхнего уровня (СВУ) осуществляется с помощь GSM-модема. Обмен данными с СВУ выполняется через файлы на ftp-сервере.

Ультразвуковой преобразователь расхода (далее - УПР) состоит из измерительного участка и двух ПЭП. Принцип действия основан на методе измерения расхода воды при помощи ультразвукового зондирования, при котором ультразвуковые колебания, возбуждаемые электроакустическими преобразователями, распространяются в измеряемой среде по и против направления потока.

Измерительный участок представляет собой отрезок трубы, к торцам которой приварены два фланца по ГОСТ 33259-2015, с расположенными в центре под углом держателями для установки ПЭП.

В качестве преобразователей для измерения температуры воды используются платиновые термопреобразователи сопротивления (далее - ТС).

Типы ТС для измерения температуры воды в трубопроводах, которые могут входить в состав устройства, указаны в таблице 1. Конкретный тип ТС указывается при заказе устройства.

аблица 1 - Типы используемых термопреобразователей сопротивления

Тип используемого термопреобразователя сопротивления

Регистрационный №

Диапазон измерений, °С

НСХ, класс допуска по ГОСТ 6651-2009

ТС-1088

ТС-1288

ТС-1388

ТС-0295

58808-14

от - 100 до + 450 (проволочный ЧЭ)

Pt100, 100П (А)

TC-1187Exd

от - 50 до + 200

100М (А)

ТСП Метран-206

50911-12

от - 50 до + 150

100П (А)

ТСПТ

57175-14

Pt100, 100П (А)

ТПТ

15420-06

от - 50 до + 150

Pt100, 100П (А)

КТСП-1288

45368-10

от 0 до + 180

Pt100 (А)

ТС-1088

ТС-1288

ТС-1388

ТС-0295

58808-14

от - 196 до + 600 (проволочный ЧЭ)

Pt100, 100П (В)

ТС-1187Ехd

от - 50 до + 200

100М (В)

ТСП Метран-206

50911-12

от - 50 до + 150

100П (В)

ТПТ

15420-06

от - 50 до + 150

РН00,100П (В)

ТСПТ

57175-14

от - 50 до + 150

Pt100, 100П (В)

ТСМТ

57175-14

от - 50 до + 200

100М (В)

ТСМ

50911-12

от - 50 до + 150

Тип используемого термопреобразователя сопротивления

Регистрационный №

Диапазон измерений, °С

НСХ, класс допуска по ГОСТ 6651-2009

Метран-203, Метран-204

ТМТ

15422-06

от - 50 до + 150

Для измерения температуры наружного воздуха используются термопреобразователи сопротивления НСХ 100М по ГОСТ 6651 класса допуска В. Измерение температуры производится ТС, подключённым к устройству по четырехпроводной схеме.

В составе устройства МСТ20 используются преобразователи давления, измеряющие избыточное давление, отвечающие заданным требованиям точности измерения и условиям применения, преобразующие измеренное значение давления в цифровой сигнал на базе интерфейса RS-485 по протоколу обмена Modbus RTU.

Типы преобразователей давления для измерения давления в трубопроводах, которые могут входить в состав устройства, указаны в таблице 2. Конкретный тип преобразователя давления указывается при заказе устройства.

Таблица 2 - Типы используемых преобразователей давления

Тип используемого преобразователя давлений

Регистрационный №

Диапазон измерений, МПа

Пределы допускаемой основной приведенной погрешности, %

АИР-20/М2-МВ

63044-16

от 0 до 2,5

± 0,5

МИДА-ДИ-15-064

50730-17

от 0 до 2,5

± 0,5

Глубина архива измерительной информации:

- 6-минутного - 3 суток;

- часового - 60 суток;

- суточного - 2 года;

- месячного - 12 лет.

- количество записей диагностической информации - 4096.

Общий вид и тип средств измерений, входящих в состав устройства MCT20, представлены на рисунках 1 - 3. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 4.

ТСП Метран-206                        ТСМ Метран-203, -204

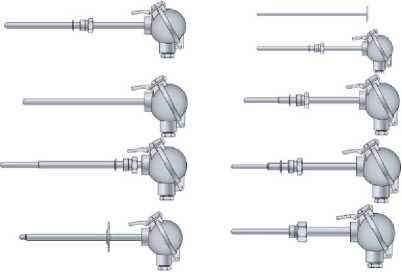

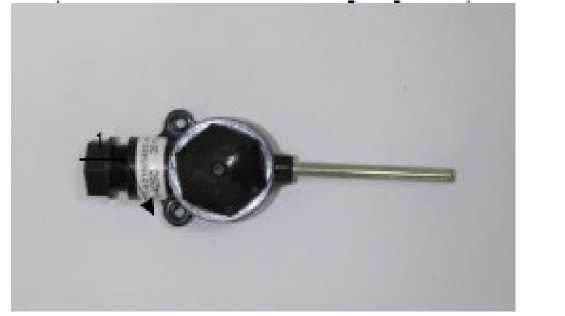

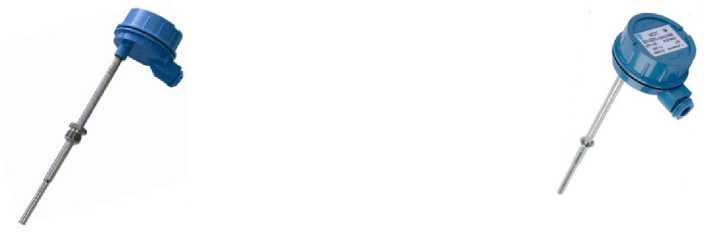

Рисунок 1 - Общий вид и тип преобразователей температуры, входящих в состав устройства.

ТС-1088

ТС-1288

ТС-1388

ТС-0295

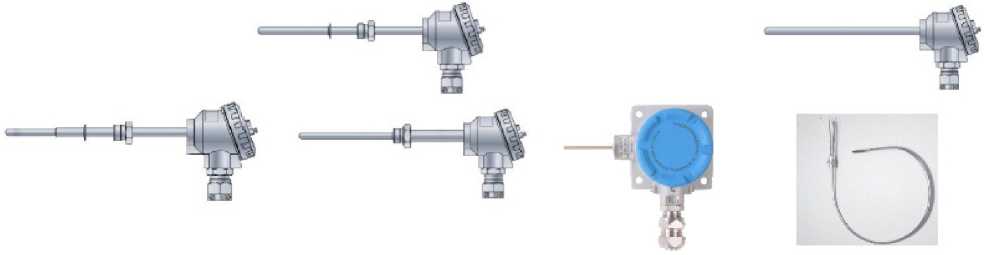

Рисунок 1 - Общий вид и тип преобразователей температуры, входящих в состав устройства.

TC-1187Exd

КТСП-1288

ТСПТ                      ТСМТ

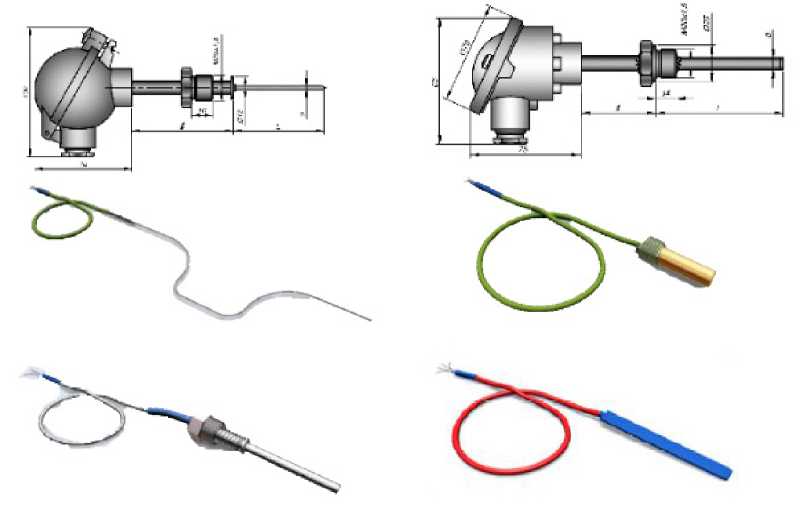

Рисунок 1 - Общий вид и тип преобразователей температуры, входящих в состав устройства.

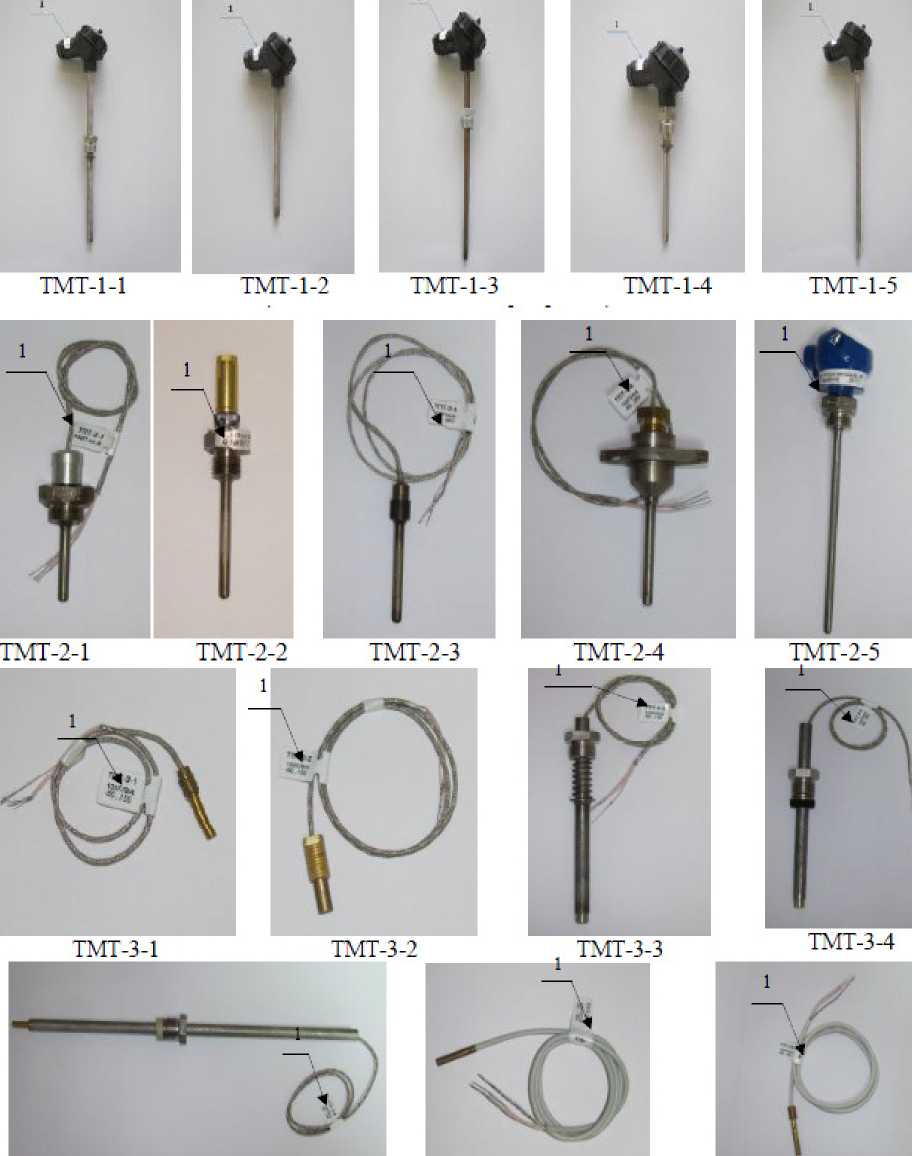

ТПТ

Рисунок 1 - Общий вид и тип преобразователей температуры, входящих в состав устройства.

ТМГ-3-5                     IMT-Згб              ТМТ-3-9

Рисунок 1 - Общий вид и тип преобразователей температуры, входящих в состав устройства.

ГМТ-6-1             ТМГ-6-2             ГМТ-6-3

ТМТ

Рисунок 1 - Общий вид и тип преобразователей температуры, входящих в состав устройства.

АИР-20/М2-МВ

МИДА-ДИ-15-064

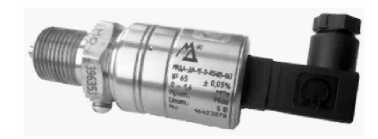

Рисунок 2 - Общий вид и тип преобразователей давления, входящих в состав устройства.

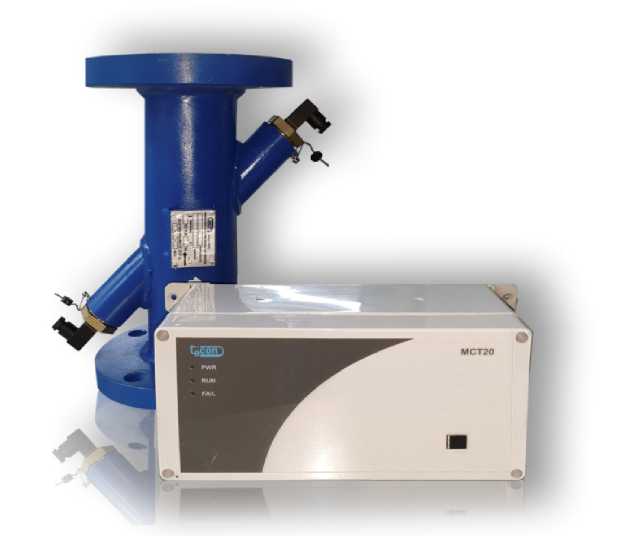

Рисунок 3- Общий вид преобразователя расхода и электронного блока

Места пломбировки

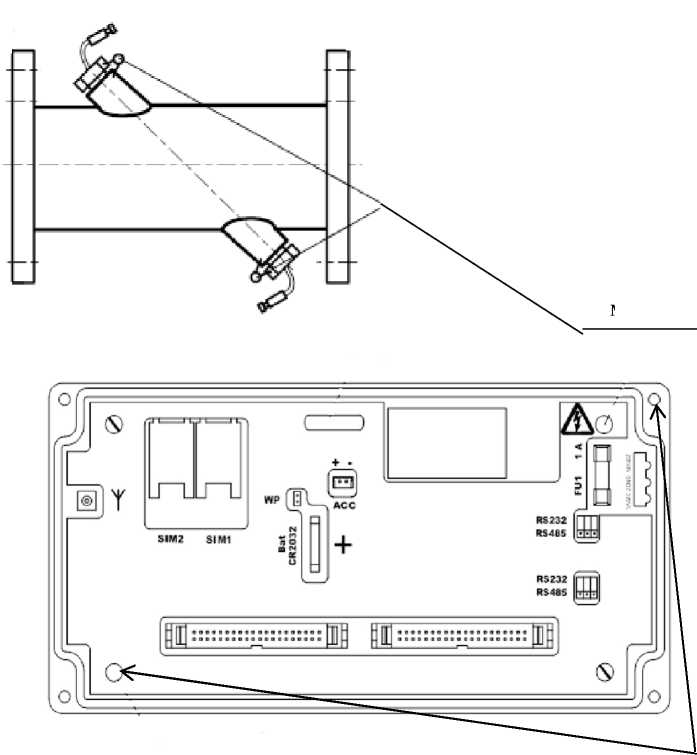

Рисунок 4 - Схема пломбировки от несанкционированного доступа и нанесения знака поверки

места нанесения знака поверки

Программное обеспечение

Программное обеспечение (ПО) устройства МСТ20 является встроенным и разделяется на метрологически значимую и метрологически не значимую части. Метрологически не значимая часть управляет измерительным процессом, обеспечивает хранение в энергонезависимой памяти результатов измерений и их передачу на верхний уровень. Метрологически значимая часть ПО выполняет измерения и расчеты по заданным алгоритмам. Идентификационные данные программного обеспечения приведены в таблице 3.

Уровень защиты программного обеспечения «высокий» в соответствии с Р. 50.2.077-2014 ГСИ.

Таблица 3 - Идентификационные данные метрологически значимой части программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

misfw

Номер версии (идентификационный номер)

11.X

Технические характеристики

Таблица 4 - Номинальные диаметры (DN) и соответствующие им значения расхода gmin, gt и gmax ДЛЯ УПР______________________________________________________________________

DN

Объемный расход, м3/ч

минимальный gmin

переходный gt

максимальный gmax

32

0,2

0,6

30,0

40

0,3

0,9

45,0

50

0,5

1,5

75,0

65

0,9

2,5

127,0

80

1,3

3,8

192,0

100

2,0

6,0

300,0

125

3,2

9,4

470,0

150

4,5

14,0

675,0

200

8,0

24,0

1200,0

Таблица 5 - Метрологические характеристики устройства МСТ20

Наименование

Значение

Пределы допускаемой относительной погрешности при измерении объемного расхода и объема (при прямом направлении потока), %

± (1+0,01gmax/g)

Диапазон измерений температуры наружного воздуха tнар, °С

от - 50 до + 50

Пределы допускаемой абсолютной погрешности устройства при измерении температуры наружного воздуха tнар, °C

± (0,3 + 0,0035^ |t|)

Диапазон измерений температуры измеряемой среды tср, °С

от + 1 до + 150

Пределы допускаемой абсолютной погрешности устройства при измерении температуры измеряемой среды, °C

± (0,6 + 0,004-t)

Разность температур теплоносителя в трубопроводах (минимальное значение) Л tmin, °С

3

Разность температур теплоносителя в трубопроводах (максимальное значение) Л tmax, °С

149

Пределы допускаемой относительной погрешности устройства при измерении разности температур теплоносителя в трубопроводах, %

где At - измеренная разность температур в трубопроводах

±(0,5+3-Atmin/At)

Диапазон измерений избыточного давления ри, МПа

от 0 до 2,5

Пределы допускаемой, приведенной к верхнему пределу, погрешности устройства при измерении избыточного давления, %

± 2

Пределы допускаемой относительной погрешности устройства при измерении количества тепловой энергии, %

± (2 + 4'Atmin/At + 0,01- gmax/g)

Пределы допускаемой относительной погрешности устройства при измерении времени, %

± 0,05

Рабочее давление не более, МПа

2,5

Таблица 6 - Технические характеристики устройства МСТ20

Наименование

Значение

Параметры электрического питания: - напряжения переменного тока, В - частота переменного тока, Г ц

220^

50±5

Параметр питания от аккумуляторной батареи: - постоянное напряжение, В

- емкость, А^ч

6

1,2

Потребляемая мощность, Вт, не более

5,5

Условия эксплуатации:

Для электронного блока (ЭБ) температура окружающего воздуха, °С относительная влажность, %, атмосферное давление, кПа

Для УПР

температура окружающего воздуха, °С относительная влажность, %, атмосферное давление, кПа

от +1 до +55 до 95 при температуре +25 °С от 84 до 106,7

от +1 до +50 до 95 при температуре +35 °С от 84 до 106,7

Г абаритные размеры ЭБ устройства, мм - высота

- ширина

- длина

105

120 240/284

Масса ЭБ устройства, кг

1,3

Степень защиты ЭБ по ГОСТ 14254-2015

IP54

Наработка на отказ, ч, не менее

100000

Средний срок службы, лет, не менее

15

Знак утверждения типа

наносится на лицевую панель электронного блока методом фотолитографии или иным печатным способом и на титульный лист руководства по эксплуатации и паспорт типографским способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Электронный блок устройства МСТ20

-

1 шт.

Ультразвуковой преобразователь расхода (УПР):

- измерительный участок с установленными ПЭП;

- две уплотнительные прокладки;

- Паспорт УПР

-

Согласно заказу

Т ермопреобразователь сопротивления

Паспорт

РЭ

-

Согласно заказу

Датчик давления

Паспорт

РЭ

-

Согласно заказу

Руководство по эксплуатации Устройства МСТ20

БНРД.407811.001РЭ

1 экз.

Паспорт Устройство МСТ20

БНРД.407811.001ПС

1 экз.

Методика поверки Устройства МСТ20

БНРД.407811.001МП

1 экз.

Сведения о методах измерений

приведены в п.1.5 руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ТУ 26.51.52-008-54897848-2018  (БНРД.407811.001ТУ) - Устройства МСТ20.

Технические условия.
