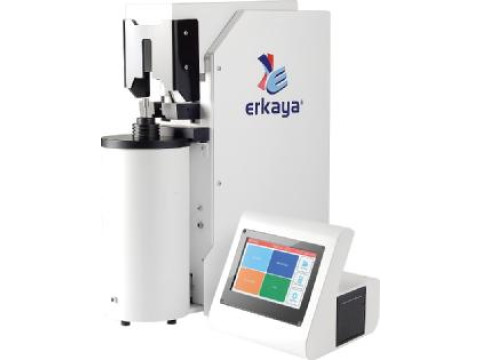

Приборы для определения числа падения частиц FN
| Номер в ГРСИ РФ: | 77559-20 |
|---|---|
| Производитель / заявитель: | Фирма "erkaya labor. Cih. Kalkon gida kat. Mad. San. Tic. Ltd. STİ", Турция |
Приборы для определения числа падения частиц FN (далее - приборы) предназначены для измерений времени падения шток-мешалки в пробирке, заполненной водно-мучной суспензией, которое соответствует значению числа падения в зерне и муке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77559-20 |
| Действует | по 19.02.2030 |
| Наименование | Приборы для определения числа падения частиц |
| Модель | FN |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 43cc44de-5df5-55b7-329a-41b69c36ed06 |
Производитель / Заявитель
Фирма "erkaya labor. Cih. Kalkon gida kat. Mad. San. Tic. Ltd. STİ", Турция
ТУРЦИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
77559-20: Описание типа
2020-77559-20.pdf
|
Скачать | 104.3 КБ | |
|
77559-20: Методика поверки
2020-mp77559-20.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Приборы для определения числа падения частиц FN (далее - приборы) предназначены для измерений времени падения шток-мешалки в пробирке, заполненной водно-мучной суспензией, которое соответствует значению числа падения в зерне и муке.
Описание
Принцип действия прибора основан на измерении времени свободного падения шток-мешалки определенной массы в вискозиметрической пробирке, заполненной водно-мучной суспензией, на заданное расстояние. Полученные значения интервалов времени, выраженные в секундах, соответствуют значениям числа падения. Результаты измерений выводятся на дисплей прибора.
Прибор представляет собой моноблок с встроенной автоматической мешалкой, водяной баней, встроенным принтером и отдельно стоящим или встроенным (в зависимости от модификации) сенсорным дисплеем. Блок охлаждения, позволяющий не подключать прибор к источнику воды и не использовать слив, поставляется по отдельному заказу.
Приборы выпускаются в четырех модификациях: FN 7100, FN 7200, FN 8100, FN 8200, отличающихся конструкционными особенностями и метрологическими характеристиками.
Модификация FN 7100 выполнена с одной пробиркой и шток-мешалкой и позволяет проводить анализ одной пробы образца. Прибор оптимален для небольших лабораторий.
Модификации FN 7200 выполнена с двумя пробирками и шток-мешалками для проведения двух одновременных измерений. Устройство позволяет производить два анализа одновременно, что дает возможность продублировать результаты измерений одной пробы, либо производить анализ нескольких проб одновременно и экономить время.
Модификация FN 8100 выполнена с одной пробиркой и шток-мешалкой и позволяет проводить анализ одной пробы образца. Сенсорный дисплей встроен в корпус прибора. Прибор оптимален для небольших лабораторий.
Модификация FN 8200 выполнена с двумя пробирками и шток-мешалками для проведения двух одновременных измерений. Устройство позволяет производить два анализа одновременно, что дает возможность продублировать результаты измерений одной пробы, либо производить анализ нескольких проб одновременно и экономить время. Сенсорный дисплей встроен в корпус прибора.
Приборы имеют дополнительную опцию: индикацию показаний числа разжижения.
Общий вид приборов для определения числа падения частиц FN представлен на рисунке 1.
а) б)
в) г)

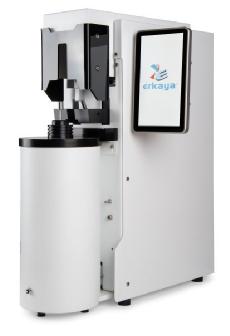

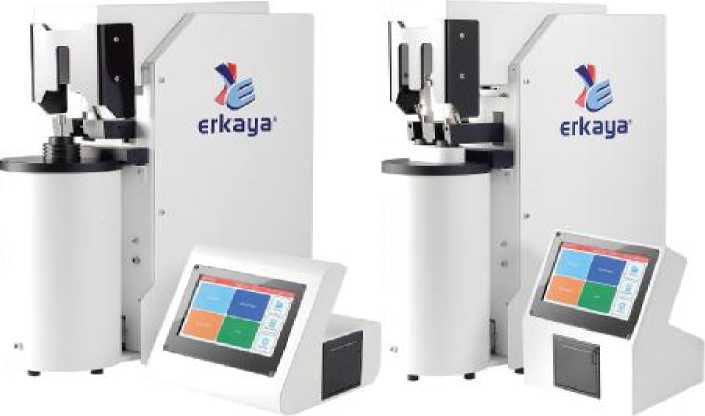

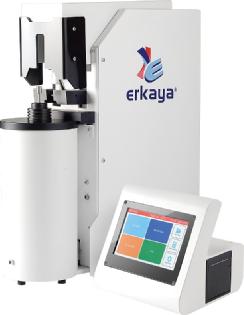

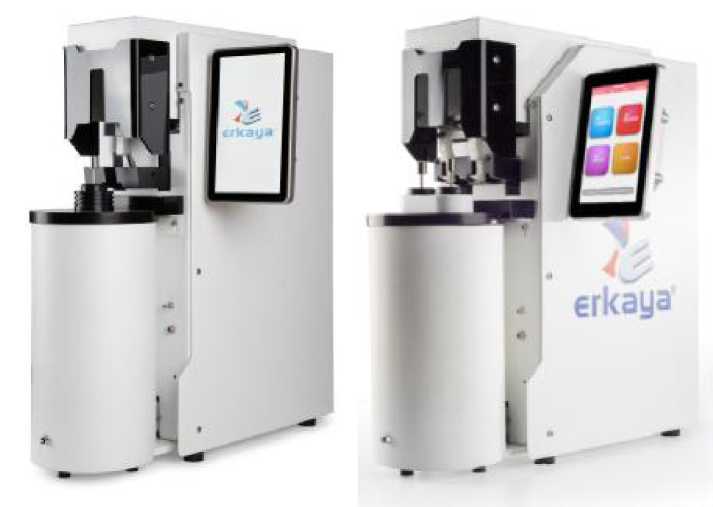

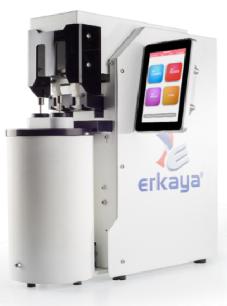

Рисунок 1 - Общий вид приборов для определения числа падения частиц FN а) модификация FN 7100, б) модификация FN 7200 в) модификация FN 8100, г) модификация FN 8200
Пломбирование приборов не предусмотрено.
Программное обеспечение
Приборы имеют встроенное программное обеспечение (далее ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи). ПО делится на метрологически значимую часть и сервисную часть программы. Метрологически значимая часть ПО реализует обработку результатов измерений числа падения, запись полученных результатов в память прибора и представление измерительной информации на дисплее прибора. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
FN 7100, FN 7200 |
FN 8100, FN 8200 | |
|
Идентификационное наименование ПО |
Software FN |
Firmware FN |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.1.0 |
не ниже 2.3.0 |
|
Цифровой идентификатор ПО |
FN 2.1.0 |
FN 2.3.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение | |
|
FN 7100, FN 7200 |
FN 8100, FN 8200 | |
|
Диапазон измерений числа падения, с |
от 60 до 900 |
от 60 до 900 |
|
Пределы допускаемой абсолютной погрешности прибора при измерении интервалов времени, с |
±2,0 |
±1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
FN 7100, FN 7200 |
FN 8100, FN 8200 | ||
|
Габаритные размеры, мм, не более: - высота: для основного корпуса для сенсорного экрана - ширина: для основного корпуса для сенсорного экрана - длина: для основного корпуса для сенсорного экрана |
585 200 175 220 450 220 |
585 - 250 - 490 - | |
|
Масса, кг, не более: - основного корпуса - сенсорного экрана |
25 5 |
25 - | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 | ||
|
Условия эксплуатации: - температура окружающего воздуха °C - относительная влажность воздуха, %, не более |
от +5 до +40 80 | ||
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом лицевую панель прибора в виде наклейки. КомплектностьТаблица 4 - Комплектность средства измерений |
и | ||
|
Наименование |
Обозначение |
Количество | |
|
Прибор для определения числа падения частиц FN |
- |
1 шт. | |
|
Сопутствующие аксессуары: |
- | ||
|
Шток-мешалка |
- |
1 шт. | |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Вискозиметрические пробирки |
- |
10 шт. |
|
Колпачки для пробирок |
- |
2 шт. |
|
Зажим для пластиковых трубок |
- |
2 шт. |
|
Сетевой кабель |
- |
1 шт. |
|
Щетка для чистки пробирок |
- |
1 шт. |
|
Подставка для пробирок |
- |
1 шт. |
|
Пипетка 25 мл |
- |
1 шт. |
|
Предохранители |
- |
10 шт. |
|
Пластиковые трубки для циркуляции воды |
- |
2 шт. |
|
Воронка |
- |
1 шт. |
|
Блок охлаждения* |
- |
1 шт. |
|
Дополнительный рулон бумаги для принтера |
- |
1 шт. |
|
Упаковка |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 84-241(243)-2019 |
1 экз. |
|
* Поставляется по отдельному заказу | ||
Поверка
осуществляется по документу МП 84-241(243)-2019 «ГСИ. Приборы для определения числа падения частиц FN. Методика поверки», утверждённому ФГУП «УНИИМ» 25.11.2019 г.
Основные средства поверки:
- секундомер электронный «СЧЕТ-1М» (регистрационный номер в Федеральном информационном фонде 40929-09) с диапазоном измеряемых интервалов времени от 0,01 до 999,999 с и погрешностью ±(6-10’5-Т+С) с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 27676-88 Зерно и продукты его переработки. Метод определения числа падения
ГОСТ ISO 3093-2016 Зерно и продукты его переработки. Определение числа падения методом Хагберга-Пертена
Техническая документация фирмы изготовителя
