Программно-аппаратные комплексы "Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ"
| Номер в ГРСИ РФ: | 77585-20 |
|---|---|
| Производитель / заявитель: | ООО "НИЦ "ЛСРМ", г.Москва |
Программно-аппаратные комплексы «Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ» предназначены для измерений спектров гамма-излучения и определения радионуклидного состава источников радиоактивного загрязнения водной среды и донных отложений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77585-20 |
| Действует | по 25.02.2030 |
| Наименование | Программно-аппаратные комплексы |
| Модель | "Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 52396f1f-f16d-a4ea-91e5-74acf0e30888 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЛСРМ» (ООО «НИЦ «ЛСРМ»), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
77585-20: Описание типа
2024-77585-20.pdf
|
Скачать | 317.4 КБ | |
|
77585-20: Методика поверки
2020-mp77585-20.pdf
|
Скачать | 3.6 MБ |
Описание типа
Назначение
Программно-аппаратные комплексы «Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ» предназначены для измерений спектров гамма-излучения и определения радионуклидного состава источников радиоактивного загрязнения водной среды и донных отложений.
Описание
Принцип действия программно-аппаратных комплексов «Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ» (далее - ПССВ) основан на преобразовании энергии гамма-квантов среды в чувствительном объёме детектора измерительного спектрометрического канала ПССВ в электрические импульсы пропорциональной амплитуды с последующей их регистрацией многоканальным анализатором импульсов.
Методами цифровой обработки принятый сигнал формируется и фильтруется с целью определения амплитуды сигнала, которая пропорциональна энергии зарегистрированного гамма-кванта. Коды измеренных амплитуд накапливаются в памяти спектрометрического измерительного канала в виде амплитудного спектра и передаются в устройство управления, отображения, документирования и передачи информации для визуализации и обработки информации с целью определения радионуклидного состава радиоактивного загрязнения анализируемой среды.
Для компенсации нестабильностей изделие содержит систему стабилизации спектрометрического тракта, работу которой обеспечивают светодиод, датчик температуры сцинтилляционного детектора и соответствующая логика программируемой логической интегральной схемы детектора.
Автоматизированное управление ПССВ и его работа в различных режимах обеспечиваются поставляемым с ПССВ комплексом программного обеспечения «ГИС Акватория», включающим программные обеспечения «ГИС Акватория» и SpectraLineGP.
Для применения по назначению ПССВ размещается на плавательном средстве и имеет независимую от носителя систему электропитания.
ПССВ представляет собой совокупность измерительных спектрометрических каналов и вспомогательных устройств, функционирующих как единое целое.
Конструктивно ПССВ состоит из спектрометрических измерительных каналов, выполненных в виде сцинтилляционных блоков детектирования, GPS/ГЛОНАСС приемника (при необходимости), блока/устройства питания, зарядки и передачи данных, устройства управления, отображения, документирования и передачи информации (ПК), оснащенного программным обеспечением.
Блоки детектирования погружных измерительных каналов ПССВ монтируются в герметичных капсулах.
ПССВ выпускается в следующих модификациях: базовое исполнение и исполнение 01. Модификации ПССВ отличаются количеством измерительных каналов, глубиной погружения погружного спектрометрического канала, конструкцией блока детектирования и системы электропитания.
ПССВ базового исполнения комплектуется погружным гамма-спектрометрическим датчиком автономного комплекса контроля в герметичной титановой капсуле (БПГСД), выполненным на основе сцинтилляционного блока детектирования из ортогерманата висмута; количество автономных однотипных независимых измерительных каналов БПГСД от 1 до 10; БПГСД выполнен для глубоководного погружения до 400 м.
ПССВ исполнения 01 комплектуется двумя измерительными каналами: бортовым спектрометрическим каналом (БСК) и погружным спектрометрическим каналом (ПСК); бортовой и погружной спектрометрические каналы выполнены из сцинтилляционных блоков детектирования на основе иодида натрия; погружной спектрометрический канал в капролоновой капсуле предназначен для погружения до 30 м, в титановой капсуле - для погружения до 400 м.
ПССВ базового исполнения размещается на погружных аппаратах и имеет автономную систему электропитания от встроенных аккумуляторов. Результаты измерений сохраняются в памяти изделия с заданным интервалом времени. Обработка результатов измерений осуществляется после окончания эксплуатации, демонтажа БПГСД и считывания спектрометрической информации на ПК. Питание БПГСД в режиме считывания информации осуществляется от блока питания и зарядки аккумуляторных батарей.
ПССВ исполнения 01 размещается на наводных плавательных средствах и оснащается собственной системой электропитания или питается от системы электропитания плавательного средства, передача спектрометрической информации и ее обработка на ПК осуществляется в режиме реального времени на плавсредстве. Электропитание БСК и ПСК осуществляется от внешнего источника питания постоянного тока.
Общий вид ПССВ представлен на рисунках 1 и 2. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, заводского номера и знака утверждения типа представлены на рисунке 3.
Заводской номер наносится типографским способом, методом шелкографии на маркировочную табличку корпуса встроенного в герметичную капсулу блока детектирования погружного спектрометрического канала, на корпус бортового спектрометрического канала ПССВ. Формат заводского номера буквенно - цифровой. Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке, в формуляр, в виде наклейки на блоки детектирования погружного и бортового спектрометрических каналов ПССВ.

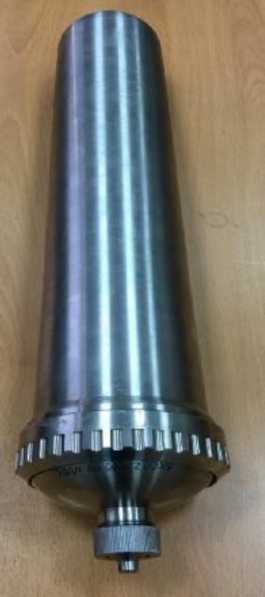

Рисунок 1 - Общий вид ПССВ базового исполнения
БПГСД
Погружной спектрометрический измерительный канал
Бортовой
спектрометрический
измерительный канал

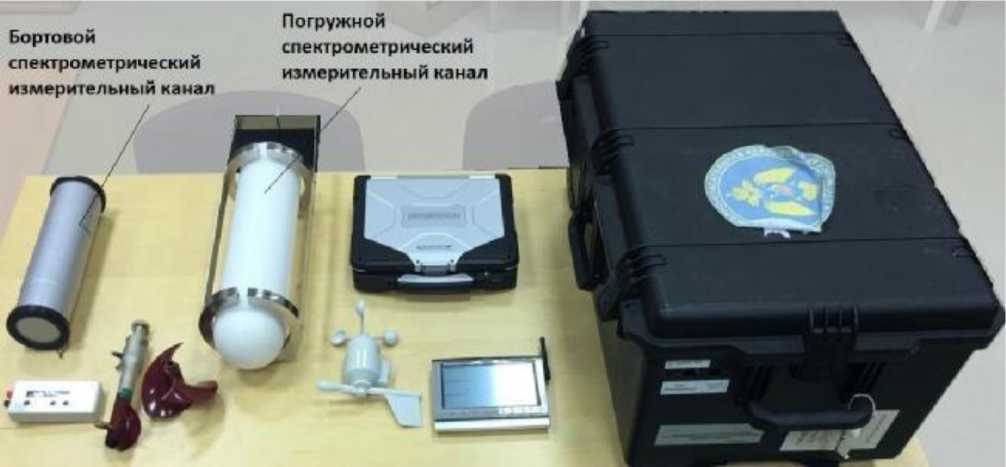

Рисунок 2 - Общий вид ПССВ исполнения 01
Место пломбировки
Место нанесения
ПСК, погружной спектрометр без герметичной капсулы
завод!
го номера
Место нанесения знака утва рждения типа и поверки
БПГСД. погружной спектрометр без герметичной капсулы.
БСК бортовой спектрометр без легкого корпуса
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, заводского номера и знака утверждения типа
Программное обеспечение
Комплекс программного обеспечения «ГИС Акватория» (комплекс ПО) предназначен для автоматизированного управления ПССВ и включает в себя:
- ПО серии SpectraLineGP;
- ПО «ГИС Акватория».
ПО серии SpectraLineGP - спектрометрическое ПО, предназначенное для измерения и обработки спектров гамма-излучения, идентификации радионуклидов, визуализации спектров, передачи результатов измерений для отображения в ПО «ГИС Акватория» и хранения в базе данных на ПК.
ПО SpectraLineGP является метрологически значимой частью комплекса ПО и защищено электронным ключом. Без электронного ключа пользователь не имеет доступа к спектрометрическому устройству с целью несанкционированных модификаций, изменения настроечных констант, их удаления из памяти средства измерений или иных преднамеренных и непреднамеренных изменений метрологически значимой части ПО и результатов измерений.
Уровень защиты ПО SpectraLineGP «высокий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения SpectraLineGP
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SpectraLineGP |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.6.0000 |
|
Цифровой идентификатор ПО |
не нормируется1) |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
1 ) Цифровой идентификатор устанавливается при периодических испытаниях | |
ПО «ГИС Акватория» обеспечивает управление режимами работы спектрометрических измерительных каналов ПССВ исполнения 01 в режиме реального времени, обмен данными с ПО серии SpectraLineGP и GPS/rJIOHACC приемником, отображение результатов измерений на геоинформационной картографической платформе (ГИС), индикацию уровней загрязнения радионуклидами акватории в точке измерения, защиту метрологически значимого ПО SpectraLineGP от несанкционированного доступа к изменению настроек.
ПО «ГИС Акватория» защищено паролем и авторизацией пользователей, что обеспечивает «средний» уровень защиты в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 2 - Идентификационные данные ПО «ГИС Акватория»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ГИС Акватория |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0.00 |
|
Цифровой идентификатор ПО |
не нормируется1) |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
1 ) Цифровой идентификатор устанавливается при периодических испытаниях | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон энергий регистрируемого гамма-излучения, МэВ |
от 0,05 до 3,0 |
|
Пределы допускаемой основной погрешности характеристики преобразования (интегральная нелинейность) спектрометрических каналов, % |
±1 |
|
Относительное энергетическое разрешение по линии гамма-излучения с энергией 661,6 кэВ (Cs-137), %, не более |
10 |
|
Максимальная входная статистическая загрузка, имп/с, не менее |
1-105 |
|
Относительное изменение разрешения по линии гамма-излучения с энергией 661,6 кэВ при максимальной загрузке спектрометрического измерительного канала, %, не более |
15 |
|
Относительное смещение положения пика 661,6 кэВ при максимальной загрузке, %, не более |
1 |
|
Время установления рабочего режима, мин, не более |
30 |
|
Наименование характеристики |
Значение |
|
Время непрерывной работы: - базового исполнения в автономном режиме питания от встроенных аккумуляторов с предустановленной задержкой измерений, ч - исполнения 01 от внешнего источника питания, ч |
от 10 до 24 не ограничено |
|
Временная нестабильность характеристики преобразования за время непрерывной работы, %, не более |
1 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность1), % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 86,0 до 106,7 |
|
1) Относительная влажность устанавливается для БСК | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электропитание погружного спектрометрического канала ПССВ базового исполнения: | |
|
- в автономном режиме осуществляется от встроенных | |
|
аккумуляторов - в режиме считывания информации осуществляется от блока питания и зарядки аккумуляторных батарей, питаемого от однофазной сети переменного тока: |
не нормируется |
|
- напряжением, В |
от 187 до 242 (номинальное 220) |
|
- частотой, Гц |
от 47 до 51 (номинальное 50) |
|
Электропитание бортового и погружного спектрометрических каналов ПССВ исполнения 01 осуществляется от внешнего |
от 9 до 18 |
|
источника питания постоянного тока напряжением, В |
(номинальное 12) |
|
Мощность, потребляемая каждым спектрометрическим каналом, ВА, не более |
2 |
|
Габаритные размеры - погружного спектрометрического канала БПГСД ПССВ базового исполнения, мм, не более: | |
|
- диаметр |
120 |
|
- длина |
600 |
|
- бортового спектрометрического канала БСК ПССВ исполнения 01 без крепления, мм, не более: | |
|
- диаметр |
130 |
|
- длина |
430 |
|
- погружного спектрометрического канала ПСК ПССВ исполнения 01 без обвеса, мм, не более: | |
|
- диаметр |
120 |
|
- длина |
550 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: - погружного спектрометрического канала БПГСД ПССВ базового исполнения - бортового спектрометрического канала БСК ПССВ исполнения 01 без крепления - погружного спектрометрического канала ПСК ПССВ исполнения 01 без обвеса |
10,0 3,5 6,0 |
|
Климатические условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +35 °С, % - атмосферное давление, кПа |
от -5 до +40 до 100 от 84 до 106,7 |
|
Погружные элементы ПССВ устойчивы и прочны к воздействию качки: - с амплитудой, градусов - с периодом, с |
±45 от 7 до 16 |
|
Погружные элементы ПССВ устойчивы и прочны к воздействию: - длительного наклона, градусов - кратковременного наклона в течение 3 минут, градусов |
15 30 |
|
Погружные элементы ПССВ устойчивы и прочны к воздействию синусоидальных вибраций: - в диапазоне частот, Гц - с ускорением, м/с2 |
от 1 до 35 10 |
|
Погружные элементы ПССВ устойчивы к воздействию повышенного давления, возникающего на предельных глубинах погружения, МПа, не более: - погружной спектрометрический канал в титановой капсуле - погружной спектрометрический канал в капролоновой капсуле |
4 0,3 |
|
Степень защиты оболочек погружных спектрометрических каналов от доступа к опасным частям, от проникновения воды и твердых предметов по ГОСТ 14254-2015 |
IP68 |
Знак утверждения типа
наносится типографским способом или специальным штемпелем на титульные листы руководств по эксплуатации, методом шелкографии на внешний шильдик корпуса встроенного в герметичную капсулу блока детектирования погружного спектрометрического канала, на корпус бортового спектрометрического канала ПССВ.
Комплектность
Таблица 5 - Комплектность ПССВ базового исполнения
|
Наименование |
Обозначение |
Количество |
|
Программно-аппаратный комплекс «Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ» в составе: |
ЛСРН.412131.411-00.00 |
1 компл. |
|
Погружной гамма-спектрометрический датчик автономного комплекса контроля в герметичной титановой капсуле |
ИМЯН.412131.411 |
1 компл. |
|
Наименование |
Обозначение |
Количество |
|
Блок питания и зарядки аккумуляторных батарей |
ЛСРН.436334.411 |
1 компл. |
|
Устройство управления, отображения, документирования и передачи информации |
ИМЯН.466533.411 |
1 компл. |
|
Программное обеспечение обработки гамма-спектров |
- |
1 компл.1) |
|
Комплект монтажный и принадлежностей КМЧ |
ЛСРН.412131.411-00.00 КМЧ |
1 компл.2) |
|
Комплект ЗИП одиночный |
ЛСРН.412131.411-00.00 ЗИ |
1 компл.2) |
|
Упаковка |
- |
1 компл. |
|
Формуляр |
ИМЯН.412131.411 ФО |
1 шт. |
|
Руководство по эксплуатации |
ИМЯН.412131.411 РЭ |
1 шт. |
|
Методика поверки |
- |
1 шт. |
|
Спецификация программного обеспечения |
ЛСРН.412131.411-00.00 СППО |
1 шт. |
|
1) Укомплектовывается согласно договору на поставку. Минимальная комплектация -ПО SpectraLineGP. Полный комплект указан в спецификации ЛСРН.412131.411-00.00 СППО 2) Поставляется по требованию договора на поставку | ||
Таблица 6 - Комплектность ПССВ исполнения 01
|
Наименование |
Обозначение |
Кол-во |
|
Программно-аппаратный комплекс «Погружная спектрометрическая система для определения радионуклидного состава воды идонных отложений ПССВ» в составе: |
ЛСРН.412131.411-01.00/ ЛСРН.412131.411-01.011) |
1 компл. |
|
Блок детектирования спектрометрический бортовой |
ЛСРН.412131.412 |
1 компл. |
|
Блок детектирования спектрометрический погружной |
ЛСРН.412131.4131) |
1 компл. |
|
Блок детектирования спектрометрический погружной |
ЛСРН.412131.4141) |
1 компл. |
|
GPS/ГЛОНАСС приемник |
- |
1 шт. |
|
Устройство питания и передачи данных спектрометров в защищенном кейсе |
ЛСРН.436334.412 |
1 компл. |
|
Устройство управления, отображения, документирования и передачи информации |
ЛСРН.466533.412 |
1 компл. |
|
Комплекс программного обеспечения ГИС «Акватория» |
ЛСРН.412131.411-01.00ПО |
1 компл. |
|
Многофункциональная погодная станция |
- |
1 шт.2) |
|
Устройство измерения скорости потока |
- |
1 шт.2) |
|
Комплект монтажный и принадлежностей КМЧ |
ЛСРН.412131.411-01.00КМЧ |
1 компл.2) |
|
Комплект ЗИП одиночный |
ЛСРН.412131.411-01.00ЗИ |
1 компл.2) |
|
Упаковка |
- |
1 компл. |
|
Формуляр |
ЛСРН.412131.411-01.00 ФО |
1 шт. |
|
Руководство по эксплуатации |
ЛСРН.412131.411-01.00 РЭ |
1 шт. |
|
Наименование |
Обозначение |
Кол-во |
|
Методика поверки |
- |
1 шт. |
|
Спецификация программного обеспечения |
ЛСРН.412131.411-01.00 СППО |
1 шт. |
|
1) ЛСРН.412131.411-01.00 поставляется с блоком детектирования спектрометрическим погружным ЛСРН.412131.413 в капролоновой капсуле, ЛСРН.412131.411-01.01 поставляется с блоком детектирования спектрометрическим погружным ЛСРН.412131.414 в | ||
|
титановой капсуле, определяется договором на поставку 2) Тип и наличие в заказе определяются требованиями договора на поставку | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ЛСРН.412131.411-01.00 РЭ «Программно-аппаратный комплекс «Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений». Руководство по эксплуатации» и в разделе 2 «Подготовка к работе и порядок работы» документа ИМЯН.412131.411 РЭ «Программно-аппаратные комплексы «Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ». Базовое исполнение. «Погружной гамма-спектрометрический датчик автономного комплекса контроля в герметичной титановой капсуле». Руководство по эксплуатации».
Нормативные документы
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерений основных параметров;
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;
ЛСРН.412131.411-00.00ТУ Программно-аппаратные комплексы «Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ». Групповые технические условия;
ЛСРН.412131.411-01.00ТУ Программно-аппаратные комплексы «Погружная спектрометрическая система для определения радионуклидного состава воды и донных отложений ПССВ». Исполнение 01. Технические условия;
ИМЯН.412131.411 ТУ Погружной гамма-спектрометрический датчик автономного комплекса контроля в герметичной титановой капсуле БПГСД. Технические условия.
