Счетчики аэрозольных частиц Lighthouse (далее - счетчики) предназначены для измерений счетной концентрации частиц в атмосферном воздухе и неагрессивных газах.

Информация по Госреестру

Основные данные
Номер по Госреестру 77595-20
Наименование Счетчики аэрозольных частиц
Модель Lighthouse
Страна-производитель СОЕДИНЕННЫЕ ШТАТЫ
Срок свидетельства (Или заводской номер) 25.02.2025
Производитель / Заявитель

Компания "Lighthouse Worldwide Solutions", США

СОЕДИНЕННЫЕ ШТАТЫ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 120
Найдено поверителей 5
Успешных поверок (СИ пригодно) 120 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

77595-20: Описание типа СИ Скачать 116.9 КБ
77595-20: Методика поверки МП-640-010-19 Скачать 7.2 MБ

Описание типа

Назначение

Счетчики аэрозольных частиц Lighthouse (далее - счетчики) предназначены для измерений счетной концентрации частиц в атмосферном воздухе и неагрессивных газах.

Описание

Принцип действия счетчиков основан на регистрации рассеянного аэрозольными частицами оптического излучения.

Аэрозольные частицы, попадая в освещенный измерительный объем счетчика, рассеивают свет. Рассеянный свет регистрируется фотоприемником в телесном угле близком к 2л. Интенсивность светового импульса пропорциональна размеру аэрозольной частицы, а количество импульсов определяет число аэрозольных частиц. С учетом расхода пробы рассчитывается счетная концентрация аэрозольных частиц и распределение их по размерам.

Конструктивно счетчики выполнены в виде единого блока, состоящего из измерительной, пробоотборной и электронной частей. Основными элементами измерительной части являются: источник излучения (лазерный диод), фокусирующая оптическая система и фотоприемник . Пробоотборная часть включает пробоотборный тракт, вакуумный насос для прокачки воздушной пробы и встроенный расходомер для контроля объемного расхода пробы; электронная часть - микропроцессорное устройство для обработки измерительных сигналов с фотоприемника. Счетчики могут быть с сенсорным дисплеем для отображения данных, либо без него. Данные со счетчиков передаются на внешнее устройство через интерфейсы связи RS485, USB и (или) Ethernet.

Для отображения данных на внешнем устройстве используются программы LMS Express, LMS Express RT, LMS Pharma, LMS Pro.

Результаты измерений представляются в цифровом и графическом виде в размерных диапазонах аэрозольных частиц (измерительных каналах).

Электропитание счетчиков осуществляется от сети переменного тока через сетевой адаптер и от аккумуляторной батареи.

Счетчики имеют модификации ApexZ и ApexR, отличающиеся внешним видом. Модификации могут быть выполнены в нескольких исполнениях, отличающихся значениями метрологических характеристик и конструктивными особенностями. В зависимости от исполнения в обозначение модификации счетчиков входит численная индексация, указывающая на минимальное пороговое значение измерительных каналов, и буквенная (р), указывающая на наличие встроенного насоса (в модификациях ApexR):

- ApexZ3, ApexZ50,

- ApexR02р, ApexR03р, ApexR05р, ApexR3p, ApexR5p.

Общий вид счетчиков в зависимости от модификаций представлен на рисунках 1 и 2.

Схема пломбировки счетчиков от несанкционированного доступа представлена на рисунках 3 и 4.

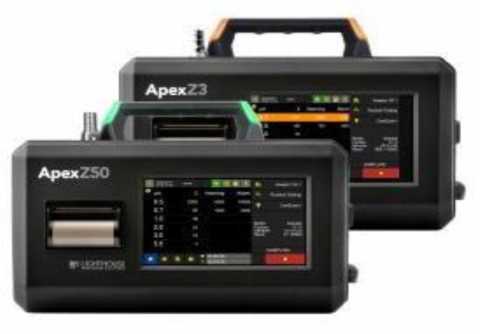

Рисунок 1 - Общий вид счетчиков аэрозольных частиц Lighthouse модификации ApexZ

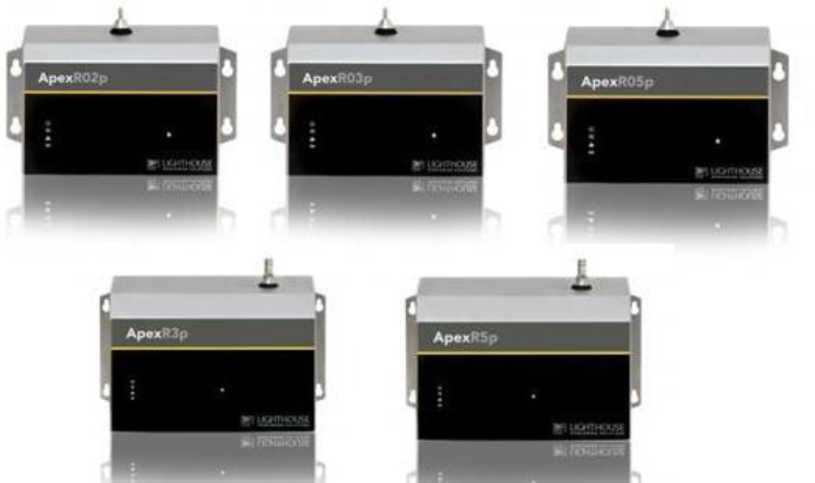

Рисунок 2 - Общий вид счетчиков аэрозольных частиц Lighthouse модификации ApexR

Место пломбировки

Рисунок 3 - Схема пломбировки от несанкционированного доступа счетчиков аэрозольных частиц Lighthouse модификации ApexZ (задняя панель корпуса)

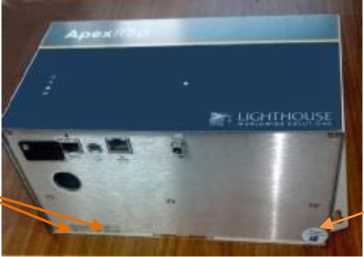

Рисунок 4 - Схема пломбировки от несанкционированного доступа счетчиков аэрозольных частиц Lighthouse модификации ApexR (задняя панель корпуса)

Место пломбировки

Программное обеспечение

Счетчики имеют встроенное программное обеспечение (ПО), разработанное фирмой «Lighthouse Worldwide Solutions». Встроенное ПО является метрологически значимым. Его основные функции : управление процессом измерений, обработка сигналов с фотоприемника, хранение и представление результатов измерений.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

ПО LMS Express, LMS Express RT, LMS Pharma, LMS Pro, используемые для отображения данных счетчиков на внешнем устройстве, не являются метрологически значимыми и не оказывают влияние на результаты измерений.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MEAN Firmware

Номер версии (идентификационный номер) ПО

не ниже 1.00.003

Цифровой идентификатор ПО

_

Технические характеристики

Таблица 2 - Диапазоны измерений и количество измерительных каналов модификаций счетчиков

Модификация счетчика

Диапазон пороговых значений, мкм

Количество измерительных каналов, не более

Диапазон измерений счетной концентрации аэрозольных частиц, -3 дм

Диапазон установки номинального объемного расхода, дм3/мин

ApexR3p

от 0,3 до 5,0

6

от 10 до 3,4-107

от 26,9 до 29,7

ApexR5p

от 0,5 до 10,0

7

от 10 до 3,4-107

ApexR02р

от 0,2 до 2,0

6

от 10 до 13,7-107

от 2,68 до 2,98

ApexR03р

от 0,3 до 5,0

6

от 10 до 13,7^107

ApexR05р

от 0,5 до 10,0

7

от 10 до 13,7^107

ApexZ3

от 0,3 до 10,0

6

от 10 до 1,7-107

от 26,9 до 29,7

ApexZ50

от 0,5 до 25,0

7

от 10 до 1,7-107

от 95 до 105

Таблица 3 -Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений счетной концентрации аэрозольных частиц, %

±20

Продолжение таблицы 3

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности установки объемного расхода для модификаций, дм3/мин:

- ApexR02р, ApexR03р, ApexR05р

- ApexR3р, ApexR5р, ApexZ3

- ApexZ50

±0,15 ±1,4 ±5,0

Собственный фон, импульс/5 мин, не более

1

Эффективность счета аэрозольных частиц, %: - на порогах измерительных каналов - внутри пороговых интервалов

от 30 до 70

от 90 до 110

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - от сети переменного тока напряжение переменного тока, В частота переменного тока, Гц - от аккумуляторной батареи напряжение постоянного тока, В максимальная емкость, А/ч

от 198 до 242 от 49 до 51

14,4

6,45

Потребляемая мощность при работе от сети переменного тока, 1±А, не более

150

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %, не более

- атмосферное давление, кПа

от +15 до +35 80 от 84 до 106,7

Таблица 5 - Габаритные размеры и масса

Модификация счетчика

Габаритные размеры, мм, не более

Масса, кг, не более

высота

ширина

длина

ApexR3p

170

125

240

3,0

ApexR5p

ApexR02р

130

90

170

1,5

ApexR03р

ApexR05р

ApexZ3

230

160

330

4,5

ApexZ50

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации счетчиков методом компьютерной графики.

Комплектность

Таблица 6 - Комплектность счетчиков

Наименование

Обозначение

Количество

Примечание

Счетчик аэрозольных частиц

Lighthouse

1 шт.

модификация указывается при заказе

Продолжение таблицы 6

Наименование

Обозначение

Количество

Примечание

Фильтр тонкой очистки

1 шт.

Аккумуляторная батарея

1 шт.

для модификации ApexZ

Рулон бумаги для принтера

2 шт.

Изокинетический пробоотборник

1 шт.

USB флэш-накопитель

1 шт.

Сетевой шнур питания

1 шт.

для модификации ApexR

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

Методика поверки

МП-640-010-19

1 экз.

Поверка

осуществляется по документу МП-640-010-19 «Счетчики аэрозольных частиц Lighthouse.

Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 19.06.2019 г.

Основные средства поверки:

-рабочий эталон единицы счетной концентрации аэрозольных частиц с относительной погрешностью измерений в допускаемых пределах ±10 % по ГОСТ 8.606-2012;

-расходомер-счетчик газа РГТ-7, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 51713-18.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится на свидетельство о поверке счетчиков в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов

Техническая документация фирмы-изготовителя
