Уровнемеры радарные A FLOW серии L-RDB
| Номер в ГРСИ РФ: | 77597-20 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО "Мониторинг Вентиль и Фитинг", г.Москва |
Уровнемеры радарные «A FLOW» серии L-RDB предназначены для измерений уровня жидких сред и сыпучих материалов (в зависимости от модели).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77597-20 |
| Наименование | Уровнемеры радарные |
| Модель | A FLOW серии L-RDB |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 25.02.2025 |
Производитель / Заявитель
ООО "Мониторинг Вентиль и Фитинг", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 77597-20: Описание типа СИ | Скачать | 94.8 КБ | |
| 77597-20: Методика поверки МП 1011-7-2019 | Скачать | 3.6 MБ |
Описание типа
Назначение
Уровнемеры радарные «A FLOW» серии L-RDB предназначены для измерений уровня жидких сред и сыпучих материалов (в зависимости от модели).
Описание
Принцип действия уровнемеров заключается в генерировании высокочастотного сигнала, частота излучения которого во время измерений линейно возрастает от 0,5 ГГц. Излучаемый сигнал отражается от поверхности измеряемой среды и принимается с небольшой временной задержкой. На основании частоты посланных и принятых сигналов рассчитывается разница частот, используемая при дальнейшей обработке сигнала. Разница частот прямо пропорциональна расстоянию до поверхности измеряемой среды. Разница частот трансформируется в частотный спектр посредством преобразования Фурье для идентификации сигнала в промежуточной частоте. Конструктивно уровнемеры состоят из электронного блока, размещенного в корпусе, и антенны. К электронному блоку уровнемеров подключен ЖК-дисплей, который предназначен для отображения результатов измерений, текущих настроек и конфигурирования.
Уровнемеры радарные «A FLOW» серии L-RDB имеют различные исполнения:
L-RDBA - для измерений уровня жидкости и сыпучих материалов с рупорной герметизированной антенной;
L-RDBB - для измерений уровня жидкости с линзовой герметизированной антенной;
L-RDBC - для измерений уровня жидкости и сыпучих материалов с рупорной антенной;
L-RDBD - для измерений уровня жидкости и сыпучих материалов с рупорной антенной;
L-RDBE - для измерений уровня жидкости и сыпучих материалов с линзовой герметизированной антенной;
L-RDBF - для измерений уровня жидкости и сыпучих материалов с рупорной герметизированной антенной;
L-RDBG - для измерений уровня жидкости с линзовой герметизированной антенной;
L-RDBH - для измерений уровня жидкости и сыпучих материалов с рупорной антенной;
L-RDBI - для измерений уровня жидкости и сыпучих материалов с рупорной антенной;
L-RDBJ - для измерений уровня жидкости с линзовой герметизированной антенной.
Настройка уровнемеров и отображение результатов измерений обеспечивается с помощью ЖК-дисплея, либо посредством аналогового выходного сигнала 4-20 мА.
Общий вид уровнемеров радарных «A FLOW» серии L-RDB представлен на рисунке 1.

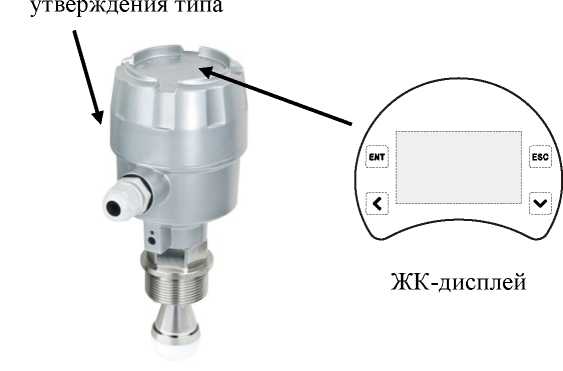

Место нанесения знака
утверждения типа
L-RDBA, L-RDBF
ЖК-дисплей
L-RDBB, L-RDBG

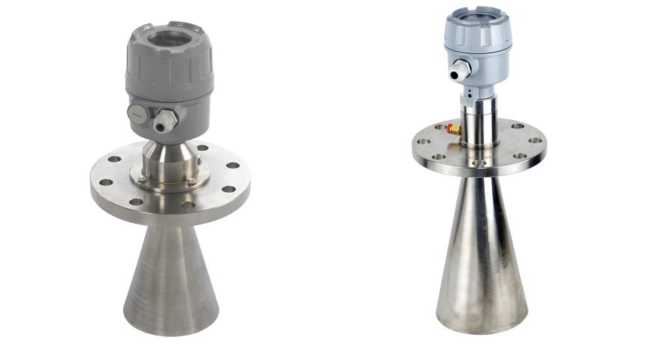

L-RDBC, L-RDBH L-RDBD, L-RDBI
L-RDBE, L-RDBJ
Рисунок 1 - Общий вид уровнемеров радарных «A FLOW» серии L-RDB.
Пломбирование уровнемеров радарных «A FLOW» серии L-RDB не предусмотрено.
Программное обеспечение
Программное обеспечение уровнемеров радарных «A FLOW» серии L-RDB служит для преобразования измеренного расстояния в аналоговый выходной сигнал 4-20 мА или цифровой сигнал. Программное обеспечение позволяет настраивать параметры для фильтрации, сглаживания и адаптации к условиям применения уровнемеров.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: соответствует уровню «низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AFine |
|
Номер версии (идентификационный номер) ПО |
Y170410 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм расчета цифрового идентификатора |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики уровнемеров радарных «A FLOW» серии L-RDB
|
Наименование характеристики |
Значение | |||||||||
|
L-RDBA |
L-RDBB |
L-RDBC |
L-RDBD |
L-RDBE |
L-RDBF |
L-RDBG |
L-RDBH |
L-RDBI |
L-RDBJ | |
|
Диапазон измерений уровня жидкости, м |
от 0,5 до 30 |
от 0,5 до 30 |
от 0,5 до 40 |
от 0,5 до 70 |
от 0,5 до 20 |
от 0,5 до 20 |
от 0,5 до 20 |
от 0,5 до 30 |
от 0,5 до 35 |
от 0,5 до 15 |
|
Диапазон измерений уровня сыпучих материалов, м |
от 0,5 до 20 |
- |
от 0,5 до 30 |
от 0,5 до 50 |
от 0,5 до 15 |
от 0,5 до 10 |
- |
от 0,5 до 20 |
от 0,5 до 30 |
- |
|
Цена деления, мм |
1 | |||||||||
|
Пределы допускаемой абсолютной погрешности измерений уровня в диапазоне до 20 м включ., мм |
±3,0 |
±5,0 |
±3,0 |
±5,0 | ||||||
|
Пределы допускаемой погрешности измерений уровня, приведенной к верхнему пределу измерений, в диапазоне св. 20 м, % |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
- |
- |
- |
±0,02 |
±0,02 |
- |
Таблица 3 - Основные технические характеристики уровнемеров радарных «A FLOW» серии L-RDB
|
Наименование характеристики |
Значение | |||||||||
|
L-RDBA | L-RDBB | L-RDBC |
L-RDBD |
L-RDBE |
L-RDBF |
L-RDBG | L-RDBH | L-RDBI | L-RDBJ | ||||||
|
Потребляемая мощность, Вт, не более |
10 | |||||||||
|
Напряжение питания, постоянного тока, В |
от 9,5 до 30 | |||||||||
|
Габаритные размеры Д х Ш х В, мм, не более |
98 х 98 х 210 |
98 х 98 х 217 |
100х100 х 369 |
140 x140 x 476 |
98 x 98 x 190 |
98 x 98 x 210 |
98 x 98 x 217 |
100x100 x 369 |
140x140 x476 |
98 x 98 x 190 |
|
Масса, кг, не более |
3 | |||||||||
Продолжение таблицы 3
|
Условия эксплуатации: -температура окружающей среды, °C -относительная влажность воздуха, % |
от -40 до +90 90 |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на корпус уровнемеров методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Комплектность уровнемеров радарных «A FLOW» серии L-RDB приведена в таблице 4.
Таблица 4 - Комплектность уровнемеров радарных «A FLOW» серии L-RDB
|
Наименование |
Обозначение |
Количество |
|
Уровнемер радарный |
«A FLOW» серии L-RDB |
1 шт. |
|
Паспорт |
ПС |
1 экз. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
МП 1011-7-2019 |
1 экз. |
Поверка
осуществляется по документу МП 1011-7-2019 «ГСИ. Уровнемеры радарные «A FLOW» серии
L-RDB. Методика поверки», утвержденному ФГУП «ВНИИР» 01.07.2019 г.
Основные средства поверки:
- рабочий эталон единицы уровня жидкости 1-го разряда с диапазоном измерений равным диапазону поверяемого уровнемера по ГОСТ 8.477-82;
- рулетка измерительная металлическая 2 класса точности в диапазоне значений от 0 до 100 м (регистрационный номер 51171-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке уровнемера.
Сведения о методах измерений
приведены в эксплуатационном документе
Нормативные документы
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ТУ 26.51.52.120-005-74081055-2017 Уровнемеры радарные «A FLOW» серии L-RDB производства ООО «МВиФ», г. Москва
