Уровнемеры радарные волноводные «A FLOW» серии L-RDA предназначены для измерений уровня жидких сред и сыпучих материалов (в зависимости от модели).

Информация по Госреестру

Основные данные
Номер по Госреестру 77601-20
Наименование Уровнемеры радарные волноводные
Модель A FLOW серии L-RDA
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 25.02.2025
Производитель / Заявитель

ООО "Мониторинг Вентиль и Фитинг", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Актуальность информации 24.11.2024

Поверители

Скачать

77601-20: Описание типа СИ Скачать 74.8 КБ
77601-20: Методика поверки МП 0945-7-2019 Скачать 2.3 MБ

Описание типа

Назначение

Уровнемеры радарные волноводные «A FLOW» серии L-RDA предназначены для измерений уровня жидких сред и сыпучих материалов (в зависимости от модели).

Описание

Принцип действия уровнемеров основан на измерении интервала времени между излучением высокочастотной импульсной волны по чувствительному элементу и получением отраженной волны от поверхности измеряемой среды. Конструктивно уровнемеры состоят из электронного блока размещенного в корпусе и чувствительного элемента (волновода) - стержневого, тросового, коаксиального в зависимости от модели. К электронному блоку уровнемеров подключен ЖК-дисплей, который предназначен для отображения результатов измерений, текущих настроек и конфигурирования.

Уровнемеры радарные волноводные «A FLOW» серии L-RDA имеют различные исполнения:

L-RDAA - для измерений уровня жидкости со стержневым или тросовым чувствительным элементом.

L-RDAB - для измерений уровня жидкости с коаксиальным чувствительным элементом.

L-RDAC - для измерений уровня жидкости и сыпучих веществ со стержневым или тросовым чувствительным элементом.

L-RDAD - для измерений уровня жидкости и сыпучих веществ со стержневым чувствительным элементом.

Настройка уровнемеров и отображение результатов измерений обеспечивается с помощью ЖК-дисплея, либо посредством аналогового выходного сигнала 4-20 мА.

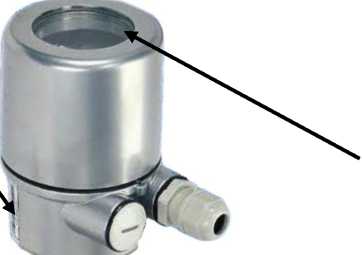

Общий вид уровнемеров радарных волноводных «A FLOW» серии L-RDA представлен на рисунке 1.

Место нанесения знака утверждения типа

ЖК-дисплей

Рисунок 1 - Общий вид уровнемеров радарных волноводных «A FLOW» серии L-RDA.

Пломбирование уровнемеров радарных волноводных «A FLOW» серии L-RDA не предусмотрено.

Программное обеспечение

Программное обеспечение уровнемеров радарных волноводных «A FLOW» серии L-RDA служит для преобразования измеренного расстояния в аналоговый выходной сигнал 4-20 мА или цифровой сигнал. Программное обеспечение позволяет настраивать параметры для фильтрации, сглаживания и адаптации к условиям применения уровнемеров.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: соответствует уровню «низкий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

JTR

Номер версии (идентификационный номер) ПО

1.01.28

Цифровой идентификатор ПО

-

Алгоритм расчета цифрового идентификатора

-

Технические характеристики

Таблица 2 - Метрологические характеристики уровнемеров радарных волноводных «A FLOW» серии L-RDA

Наименование характеристики

Значение характеристики

L-RDAA

L-RDAB

L-RDAD

L-RDAC

Тип чувствительного элемента

Стержневой

Тросовый

Коаксиальный

Стержневой

Тросовый

Стержневой

Диапазон измерений уровня, м

от 0,2 до 6

от 0,2 до 20

от 0,2 до 20

от 0,2 до 6

от 0,2 до 20

от 0,2 до 6

Измеряемая среда

Жидкость

Жидкость

Жидкость/ Сыпучие вещества

Цена   деле

ния, мм

1

Пределы допускаемой абсолютной погрешности измерений уровня, мм

±5,0

Таблица 3 - Основные технические характеристики уровнемеров радарных волноводных «А FLOW» серии L-RDA

Наименование характеристики

Значение характеристики

L-RDAA

L-RDAB

L-RDAD

L-RDAC

Потребляемая мощность, Вт, не более

10

Напряжение питания постоянного тока, В

от 16 до 30

Продолжение таблицы 3

Габаритные размеры Д х Ш х В, мм, не более

84 х 84 х

6210

84 х 84 х 20210

84 х 84 х 20210

84 х 84 х 6210

84 х 84 х 20210

84 х 84 х

6210

Масса, кг, не более

10

3

10

Условия эксплуатации: -температура окружающей среды, °C -относительная влажность воздуха, %

от -40 до +80 90

Выходной сигнал, мА

от 4 до 20

Срок службы, лет, не менее

10

Знак утверждения типа

наносится на корпус уровнемеров методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Комплектность уровнемеров радарных волноводных «A FLOW» серии L-RDA приведена в таблице 4.

Таблица 4 - Комплектность уровнемеров радарных волноводных «A FLOW» серии L-RDA

Наименование

Обозначение

Количество

Уровнемер радарный волноводный

«A FLOW» серии L-RDA

1 шт.

Паспорт

ПС

1 экз.

Руководство по эксплуатации

РЭ

1 экз.

Методика поверки

МП 0945-7-2019

1 экз.

Поверка

осуществляется по документу МП 0945-7-2019 «ГСИ. Уровнемеры радарные волноводные «A

FLOW» серии L-RDA. Методика поверки», утвержденному ФГУП «ВНИИР» 25.02.2019 г.

Основные средства поверки:

- рабочий эталон единицы уровня жидкости 1-го разряда с диапазоном измерений равным диапазону поверяемого уровнемера по ГОСТ 8.477-82.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке уровнемера.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

ТУ 26.51.52.120-003-74081055-2017 Уровнемеры радарные волноводные «A FLOW» серии L-RDA производства ООО «МВиФ», г. Москва
