Спектрометры энергии гамма-излучения сцинтилляционные портативные ГАММА-1С/NB1-03, ГАММА-1С/NB1-04
| Номер в ГРСИ РФ: | 77614-20 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | АО НПЦ "Аспект", г.Дубна |
Спектрометры энергии гамма-излучения сцинтилляционные портативные «ГАММА-1С/КБ1-03», «ГАММА-1С/КБ1-04» (далее — спектрометры) предназначены для измерений энергетического распределения гамма-квантов, для идентификации и определения активности радиоактивных материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77614-20 |
| Наименование | Спектрометры энергии гамма-излучения сцинтилляционные портативные |
| Модель | ГАММА-1С/NB1-03, ГАММА-1С/NB1-04 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 25.02.2025 |
Производитель / Заявитель
ЗАО НПЦ "Аспект", г.Дубна
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 49 |
| Найдено поверителей | 6 |
| Успешных поверок (СИ пригодно) | 48 (98%) |
| Неуспешных поверок (СИ непригодно) | 1 (2%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 77614-20: Описание типа СИ | Скачать | 117.6 КБ | |
| 77614-20: Методика поверки РТ-МП-6023-03-2019 | Скачать | 8.3 MБ |
Описание типа
Назначение
Спектрометры энергии гамма-излучения сцинтилляционные портативные «ГАММА-1СЖВ1-03», «ГАММА-1СЖВ1-04» (далее — спектрометры) предназначены для измерений энергетического распределения гамма-квантов, для идентификации и определения активности радиоактивных материалов.
Описание
В основу работы спектрометров положен принцип преобразования энергии гамма-квантов в чувствительном объеме сцинтилляционного детектора в электрические импульсы пропорциональной амплитуды.
Спектрометры позволяют проводить качественный и количественный анализ объектов окружающей среды на содержание гамма-излучающих радионуклидов.
Конструктивно спектрометры состоят из устройства детектирования гамма-излучения, подключённого к компьютеру оператора. На компьютере оператора установлено рабочее программное обеспечение спектрометра. Устройство детектирования гамма-излучения может помещаться в коллиматор.
В состав спектрометров входят:
ГАММА-1СМВ1-03 — устройство детектирования гамма-излучения сцинтилляционное цифровое автономное УДС-ГЦА-В380-25х25-К^-ВТ1.
ГАММА-1СМВ1-04 — устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-ГЦ-76Х76-485-Т.
Устройства детектирования гамма-излучения предназначены для регистрации гамма-излучения и накопления зарегистрированной информации в виде статистических распределений по энергии (спектров) и их передачи в компьютер для дальнейшей обработки.
Для периодической проверки правильности функционирования спектрометра и выполнения его энергетической калибровки используется калибровочный источник.
Коллиматор для устройств детектирования обеспечивает повышение чувствительности спектрометра за счет снижения уровня внешнего гамма-фона.
Используемый компьютер принадлежит к классу промышленных носимых персональных компьютеров и предназначен для эксплуатации в качестве носимого индивидуального средства сбора, обработки и отображения информации в полевых условиях: повышенная влажность воздуха, статическая и динамическая пыль, пониженная и повышенная температура.
Рабочее программное обеспечение предназначено для управления, визуализации, накопления и обработки спектрометрической информации (гамма-спектров), идентификации и расчета активности гамма-излучающих радионуклидов.
Для обеспечения удобств эксплуатации спектрометра в полевых условиях применяется штатив, на который устанавливается устройство детектирования.
Для размещения устройств спектрометра и их защиты при транспортировании применяется водонепроницаемый укладочный чемодан (кейс).
Общий вид спектрометров и схема пломбировки от несанкционированного доступа приведены на рисунках 1, 2.

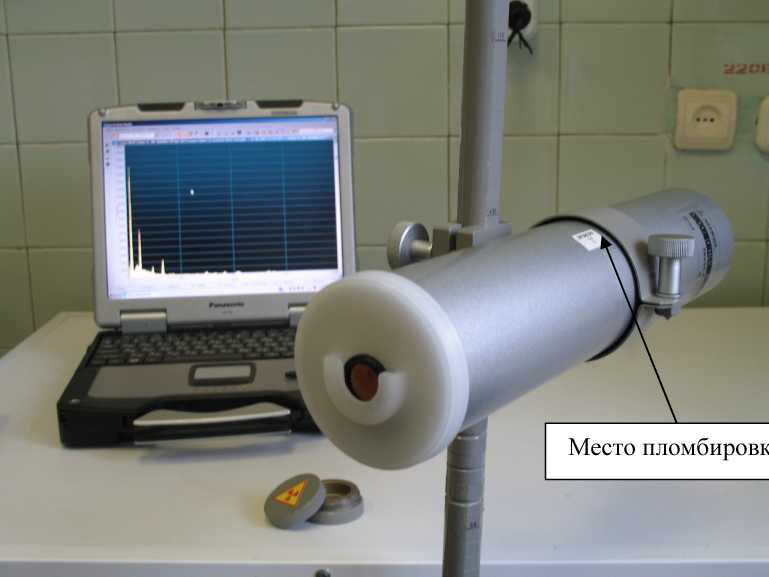

Рисунок 1 - Общий вид спектрометра ГАММА-1СЖВ1-03

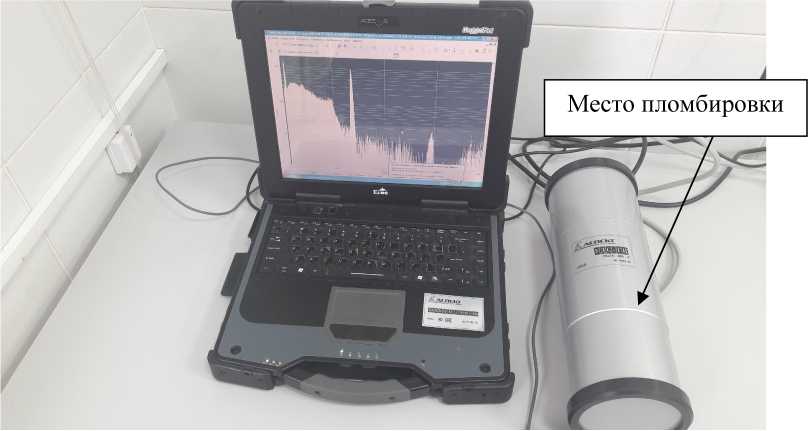

Рисунок 2 - Общий вид спектрометра ГАММА-1СЖВ1-04
Программное обеспечение
Используемое в спектрометрах программное обеспечение состоит из двух ПО:
- встроенного программного обеспечения в виде программного кода, записанного в постоянное запоминающее устройство устройств детектирования;
- прикладного программного обеспечения спектрометров, установленного на промышленный носимый персональный компьютер и предназначенного для считывания и отображения измеренных данных, формирования отчетов.
Метрологически значимой частью является встроенное ПО устройств детектирования спектрометров.
Уровень защиты программного обеспечения «высокий» в соответствии с
Р50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
udsgd_LaBr_BT.a43 1) udsgd NaI.a43 2) |
|
Номер версии (идентификационный номер) ПО |
_ |
|
Цифровой идентификатор ПО |
CBA6843C A0BB94E9 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
1) Для устройства детектирования УДС-ГЦА-В380-25х25-ВТ1 2) Для устройства детектирования УДС-ГЦ-76х76-485-Т | |
Таблица 2 - Идентификационные данные прикладного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SpectraLineHandy SpectraLineAmethyst |
|
Номер версии (идентификационный номер) ПО: SpectraLineHandy SpectraLineAmethyst |
не ниже 1.5.3311 не ниже 1.5.4504 |
|
Цифровой идентификатор ПО: SpectraLineHandy SpectraLineAmethyst |
69а5е72с 2ае020Ь5 |
|
Алгоритм вычисления цифрового идентификатора ПО: SpectraLineHandy SpectraLineAmethyst |
CRC32 CRC32 |
Спектрометры имеют физическую защиту метрологически значимой части ПО и результатов измерений от преднамеренных изменений ПО путем пломбирования устройств детектирования.
При комплектации ПО с номером версии выше указанного в таблице 2 в сопроводительной документации должны быть указаны идентификационные данные ПО для последующего метрологического обслуживания.
Допускается использование программного обеспечения, указанного в таблицах 1 и 2, в составе программных комплексов, таких как ЛСРМ СПОРО, ЛСРМ СПОРО Стерео.
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон энергий регистрируемого гамма-излучения, МэВ |
от 0,05 до 3,0 |
|
Относительное энергетическое разрешение спектрометров по линии гамма-излучения с энергией 662 кэВ (137Cs), %, не более | |
|
- rAMMA-1C/NB1-03 |
3,5 |
|
- rAMMA-1C/NB1-04 |
8,0 |
|
Абсолютная эффективность регистрации в пике полного поглощения гамма-квантов с энергией 662 кэВ (137Cs), на расстоянии источник-детектор 25 ем, Бк-1с-1, не менее - rAMMA-1C/NB1-03 - rAMMA-1C/NB1-04 |
0,0001 0,001 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности абсолютной эффективности регистрации, % |
±10 |
|
- ГАММА-1 С/NB1-03, ГАММА-1 С/NB1-04 | |
|
Закон преобразования — линейный | |
|
Пределы допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность — ИНЛ) в диапазоне измеряемых энергий, % |
±1 |
|
Максимальная входная статистическая загрузка, с-1, не менее 1): - ГАММА-1С/КВ1-03, - ГАММА-1С/КВ1-04 |
2,5-105 1,5-105 |
|
Диапазон измерений активности для радионуклида 137Cs, Бк 2) |
от 8 до 105 |
|
Доверительные границы допускаемой относительной погрешности измерений активности (Р=0,95) в пределах диапазона, % |
±(10 - 50) |
|
Диапазон измерений мощности амбиентного эквивалента дозы (МАЭД) гамма-излучения, мкЗв/ч |
от 0,1 до 100 |
|
Пределы допускаемой относительной погрешности измерений МАЭД гамма-излучения, % |
±20 |
|
1) При максимальной входной статистической загрузке значение относительного изменении разрешения не превышает 15% и относительное смещение пика не более 1% 2) Нижний предел диапазона измеряемой активности (т.е. минимальная измеряемая активность) дан для времени измерения 1 ч, при использовании коллиматора и точечной геометрии измерений | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин, не более |
30 |
|
Время непрерывной работы при питании от внешней сети, ч, не менее |
24 |
|
Время непрерывной работы при питании от встроенного аккумулятора, ч, не менее 1) |
8 |
|
Нестабильность характеристики преобразования за время непрерывной работы (временная нестабильность), % |
1 |
|
Число каналов, не менее |
1024 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220+22-33 50±1 |
|
Потребляемая мощность, ВА, не более 2) |
15 |
|
Дополнительная нестабильность характеристики преобразования при отклонении напряжения питания до верхнего и нижнего предельных значений (нестабильность по питанию), %, не более |
1 |
|
Средний срок службы, лет, не менее |
8 |
|
Средняя наработка на отказ, ч, не менее |
20 000 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре окружающего воздуха +35 °С, % - атмосферное давление, кПа |
от -20 до +50 от 40 до 95 от 84,0 до 106,7 |
|
1) Тип, наличие и параметры аккумуляторных батарей приведены в документации на устройства детектирования, компьютер портативный, входящие в состав спектрометра. 2) Потребляемая спектрометром мощность указана при номинальном напряжении питания (без учета мощности, потребляемой компьютером), потребляемая спектрометром мощность при заряде аккумуляторов не более 30 В\А. | |
Т аблица 5 - Габаритные размеры и масса составных частей спектрометров
|
Наименование |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|
Устройство детектирования гамма-излучения сцинтилляционное цифровое автономное УДС-ГЦА-В380-25 X25-RS-BT1 |
079x376 |
1,4 |
|
Устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-ГЦ-76х76-485-Т |
0108x350 |
4,8 |
|
Коллиматор УДС-ГЦА |
251x146x215 |
16,0 |
Знак утверждения типа
наносится графически или специальным штемпелем на титульные листы эксплуатационной документации на спектрометр и методом сеткографии или путем наклеивания шильдика на корпус УДС-ГЦ или УДС-ГЦА из состава спектрометра.
Комплектность
Таблица 6 - Комплектность спектрометра «ГАММА-1С/№1-03»
|
Наименование |
Обозначение |
Количество |
|
Спектрометр энергии гамма-излучения сцинтилляционный портативный ГАММА-1С/NB1-03 в составе: |
ДЦКИ.412131.004-03 |
1 |
|
Устройство детектирования гамма-излучения сцинтилляционное цифровое автономное УДС-ГЦА-В380-25 X25-RS-BT1 |
ДЦКИ.418223.104-01 |
1 |
|
Компьютер портативный типа NoteBook 1) |
_ |
1 |
|
Кейс для переноски2) |
_ |
1 |
|
Программное обеспечение 3) |
_ |
1 |
|
Комплект принадлежностей в составе: |
ДЦКИ.412914.007 | |
|
Коллиматор 2) |
ДЦКИ.412154.002 |
1 |
|
Контейнер для источников 2) |
ДЦКИ.323365.002 |
1 |
|
Штатив 2) |
_ |
1 |
|
Шаровая головка 2) |
_ |
1 |
|
Комплект калибровочных источников 2) |
_ |
1 |
Продолжение таблицы 6
|
Наименование |
Обозначение |
Количество |
|
Приспособление для переноски детектора |
ДЦКИ.412159.002 |
1 |
|
Держатель источника |
ДЦКИ.711643.001 |
1 |
|
Рулетка 3 м 2) |
_ |
1 |
|
Защита носимая «Экран-1Н» 2) |
ДЦКИ.305179.058 |
1 |
|
Руководство по эксплуатации |
ДЦКИ.412131.004-03РЭ |
1 |
|
Паспорт |
ДЦКИ.412131.004-03ПС |
1 |
|
Ведомость эксплуатационных документов |
ДЦКИ.412131.004-03 ВЭ |
1 |
|
Методика поверки |
РТ-МП-6023-03-2019 |
1 |
|
Упаковка |
ДЦКИ.412915.001 |
1 |
|
1) На этапе оформления договора (контракта) на поставку спектрометра заказчик имеет право изменить конфигурации компьютера или заменить его тип на другой аналогичный, без ухудшения технических характеристик. Допускается поставка спектрометра без компьютера, программное обеспечение при этом устанавливается на компьютер Заказчика. 2) Поставляется по требованию Заказчика в соответствии со спецификацией контракта. 3) Программное обеспечение устанавливается на жесткий диск компьютера. Инсталляционная копия поставляется на CD-диске. | ||
Таблица 7 - Комплектность спектрометра «ГАММА-1С/\В1-0)4»
|
Наименование |
Обозначение |
Количество |
|
Спектрометр энергии гамма-излучения сцинтилляционный портативный ГАММА-1СМВ1-04 в составе: |
ДЦКИ.412131.004-04 |
1 |
|
Устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-ГЦ-76х76-485-Т |
ДЦКИ.418223.151 |
1 |
|
Компьютер портативный типа NoteBook 1) |
_ |
1 |
|
Кабель связи и питания |
ДЦКИ.685621.249 |
1 |
|
Держатель источника 2) |
ДЦКИ.301261.062 |
1 |
|
Комплект калибровочных источников 2) |
_ |
1 |
|
Программное обеспечение 3) |
_ |
1 |
|
Руководство по эксплуатации |
ДЦКИ.412131.004-04РЭ |
1 |
|
Паспорт |
ДЦКИ.412131.004-04ПС |
1 |
|
Методика поверки |
РТ-МП-6023-03-2019 |
1 |
|
Ведомость эксплуатационных документов |
ДЦКИ.412131.004-04 ВЭ |
1 |
|
Упаковка |
_ |
1 |
|
1) На этапе оформления договора (контракта) на поставку спектрометра заказчик имеет право изменить конфигурации компьютера или заменить его тип на другой аналогичный, без ухудшения технических характеристик. Допускается поставка спектрометра без компьютера, программное обеспечение при этом устанавливается на компьютер Заказчика. 2) Поставляется по требованию Заказчика в соответствии со спецификацией. 3) Программное обеспечение устанавливается на жесткий диск компьютера. Инсталляционная копия поставляется на CD-диске. | ||
Поверка
осуществляется по документу РТ-МП-6023-03-2019 «ГСИ. Спектрометры энергии гамма-излучения сцинтилляционные портативные «ГАММА-1СЖВ-ОЗ», «ГАММА-1СЖВ1-О4». Методика поверки», утвержденному ФБУ «Ростест-Москва» 24 октября 2019 г.
Основные средства поверки:
- установка поверочная дозиметрическая типа УПГД-2М-Д с рабочим эталоном 2 разряда по ГОСТ 8.087-2000 с источниками радионуклидов 137Cs, 60Co, (регистрационный номер в Федеральном информационном фонде 32425-06);
- источники фотонного излучения радионуклидные закрытые спектрометрические эталонные ОСГИ-3 (регистрационный номер в Федеральном информационном фонде 46383-11);
- источники радионуклидные закрытые фотонного излучения эталонные ОСГИ-Р (регистрационный номер в Федеральном информационном фонде 40714-09);
- источники радионуклидные фотонного излучения метрологического назначения закрытые ИМН-Г-1 (регистрационный номер в Федеральном информационном фонде 44591-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
СанПиН 2.6.1.2523-09 (НРБ-99/2009) Нормы радиационной безопасности
СП 2.6.1.2612-10 (ОСПОРБ-99/2010) Основные санитарные правила обеспечения радиационной безопасности
ДЦКИ.412131.004 ТУ Спектрометры энергии гамма-излучения сцинтилляционные портативные ГАММА-IC/NBI. Технические условия
