Термогигрометры Анемон ДТВ-01

Номер в ГРСИ РФ: 77639-20
Категория: Гигрометры
Производитель / заявитель: ООО "Диспетчерские Системы и Технологии", г.Ростов-на-Дону
Скачать
77639-20: Описание типа СИ Скачать 108.1 КБ
77639-20: Методика поверки МП 207-039-2019 Скачать 3.3 MБ
Нет данных о поставщике
Термогигрометры Анемон ДТВ-01 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Термогигрометры Анемон ДТВ-01 (далее по тексту - термогигрометров) предназначены для измерений и контроля температуры и относительной влажности воздушной среды.

Информация по Госреестру

Основные данные
Номер по Госреестру 77639-20
Наименование Термогигрометры
Модель Анемон ДТВ-01
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 25.02.2025
Производитель / Заявитель

ООО "Диспетчерские Системы и Технологии", г.Ростов-на-Дону

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 14108
Найдено поверителей 14
Успешных поверок (СИ пригодно) 14107 (100%)
Неуспешных поверок (СИ непригодно) 1 (0%)
Актуальность информации 21.11.2024

Поверители

Скачать

77639-20: Описание типа СИ Скачать 108.1 КБ
77639-20: Методика поверки МП 207-039-2019 Скачать 3.3 MБ

Описание типа

Назначение

Термогигрометры Анемон ДТВ-01 (далее по тексту - термогигрометров) предназначены для измерений и контроля температуры и относительной влажности воздушной среды.

Описание

Принцип действия термогигрометров основан на аналогово-цифровом преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих от первичных преобразователей (датчиков) с дальнейшей передачей на совместимое устройство по шине I2C для визуализации показаний .

Принцип измерения относительной влажности основан на изменении электрической емкости первичного преобразователя в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя, а принцип измерения температуры - на обратной зависимости электрического сопротивления датчика от измеряемой температуры. Измеренные значения в виде двоичного числа передаются от первичного преобразователя по шине I2C и доступны для считывания совместимыми устройствами, работающими в режиме «Master». Совместимое устройство должно обеспечивать коммуникацию по двухпроводной шине I2C (линия последовательных данных (SDA) и линия синхронизации (SCL)), быть в роли «Master» и обеспечивать напряжение питания, подаваемое на измеритель от 2 до 3,6 В постоянного тока.

Термогигрометры представляют собой двухканальное электронное устройство, конструктивно выполненное в пластиковом корпусе со съемной крышкой, внутри которого расположена плата с первичными преобразователями температуры и относительной влажности, с проводами для подключения совместимого устройства.

Для визуализации показаний термогигрометров применяются совместимые устройства с дисплеем или персональный компьютер, к которому по интерфейсу Ethernet через совместимое устройство подключается термогигрометр. Пластиковый корпус может изготавливаться в различных конструктивных исполнениях.

Фотографии общего вида термогигрометров приведены на рисунке 1.

Пломбирование термогигргометров не предусмотрено.

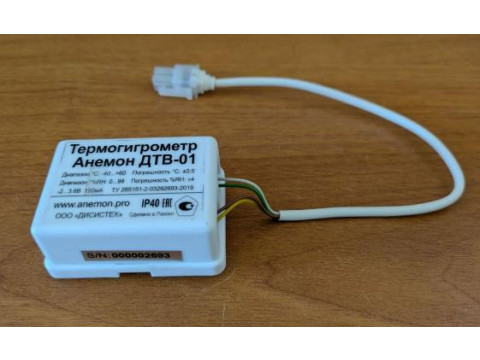

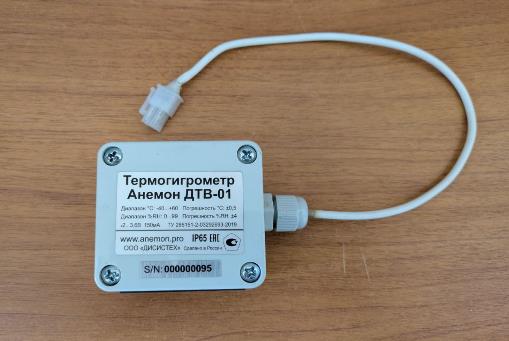

Рисунок 1 - Общий вид термогигрометров

Программное обеспечение

Термогигрометры имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. ПО устанавливается в термогигрометр на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термогигрометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Технические характеристики

Таблица 1 - Метрологические и основные технические характеристики термогигрометров

Наименование параметра

Значение

Диапазон измерений температуры, °C

от -40 до +60

Диапазон измерений относительной влажности, %

от 0 до 99

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±0,5

Пределы допускаемой абсолютной погрешности измерений относительной влажности (в диапазоне температур от 0 до +60 °С), % - в диапазоне от 0 до 80 % включ.

- в диапазоне св. 80 до 99 %

±3,0

±4,0

Разрешающая способность, °С, %

0,01

Напряжение питания от источника постоянного тока, В (1)

от 2,0 до 3,6

Габаритные размеры (в зависимости от исполнения), мм, не более

60x45x25;

65x60x37

Масса, г, не более

60

Средний срок службы, лет, не менее

10

Средняя наработка до отказа, ч, не менее

50 000

Рабочие условия эксплуатации:

- температура окружающего воздуха,°С

- относительная влажность воздуха, %, не более

от -40 до +60 99 (без конденсации)

Примечание:

(1) Питание осуществляется при помощи внешнего совместимого устройства

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 2

Наименование

Количество

Примечание

Термогигрометр

1 шт.

-

Паспорт, совмещенный с руководством по эксплуатации

1 экз.

-

Методика поверки МП 207-039-2019

1 экз.

на партию термогигрометров, поставляемых в один адрес

Совместимое устройство

1 шт.

поставляется по заказу

Поверка

осуществляется по документу МП 207-039-2019 «Термогигрометры Анемон ДТВ-01. Методика поверки», утвержденному ФГУП «ВНИИМС» 06.12.2019 г.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометры сопротивления эталонные

ЭТС-100 (Регистрационный № 19916-10);

Термометр лабораторный электронный ЛТ-300 (регистрационный № 61806-15);

Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);

Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08);

Рабочие эталоны 1, 2-го разряда по ГОСТ 8.547-2009 - генераторы влажного воздуха

HygroGen (Регистрационный № 32405-11);

Измерители комбинированные Testo 645 (Регистрационный № 17740-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

отсутствует.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Общие технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ТУ 26.51.51-2-03292693-2019 Термогигрометр Анемон ДТВ-01. Технические условия
