Модули взвешивающие МК
| Номер в ГРСИ РФ: | 77653-20 |
|---|---|
| Производитель / заявитель: | ЗАО "Масса-К", г.С.-Петербург |
Модули взвешивающие МК предназначены для статических измерений массы различных грузов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77653-20 |
| Действует | по 25.02.2030 |
| Наименование | Модули взвешивающие |
| Модель | МК |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3af4ae04-28b0-9cd4-3f92-f57d5e30e016 |
Производитель / Заявитель
Акционерное общество «МАССА-К» (АО «МАССА-К»), г. Санкт-Петербург.
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
17487
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 17441 (100%) |
| Неуспешных поверок (СИ непригодно) | 46 (0 %) |
| Актуальность информации | 22.12.2025 |
Поверители
Скачать
|
77653-20: Описание типа
2025-77653-20.pdf
|
Скачать | 455 КБ | |
|
77653-20: Методика поверки
2020-mp77653-20.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Модули взвешивающие МК предназначены для статических измерений массы различных грузов.
Описание
Принцип действия модуля взвешивающего МК (далее - модуль МК) основан на преобразовании действующей на него силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного цифрового тензорезисторного датчика. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Электрический сигнал, пропорциональный массе взвешиваемого объекта, преобразуется в цифровую форму для последующей индикации в единицах массы:
- на терминале производства АО «МАССА-К»;
- на персональном компьютере (далее - ПК) с установленной законодательно контролируемой программой.
Конструктивно модуль МК состоит из грузоприемной платформы, грузоприемного устройства, устройства коммутации (для вариантов исполнения U и UI) и весоизмерительного цифрового датчика DLC со встроенным в него датчиком температуры для термокомпенсации. Установка по уровню производится с помощью пузырькового уровня и регулировочных опор, ввернутых непосредственно в основание грузоприемного устройства.
Варианты исполнения грузоприемной платформы и грузоприемного устройства отличаются габаритными размерами, массой, формой и материалом, из которых они изготовлены.
Десять модификаций модулей МК различаются максимальными, минимальными нагрузками, пределами допускаемой погрешности, поверочными интервалами и имеют обозначение:
Модуль взвешивающий MK-XiX2(SC)-K.NP-T
где: МК - обозначение типа;
Х1Х2, где Х1 - длина грузоприемной платформы в см, Х2 - ширина грузоприемной платформы в см. Указывается только для варианта исполнения грузоприемного устройства, основание и крестовина которого выполнены из листовой стали;
(SC) - указывается только для варианта исполнения грузоприемной платформы с установкой сканера штрих-кода;
К - максимальная нагрузка, кг;
.N - количество интервалов для многоинтервальных модулей (.2 -
для двухинтервальных модулей, .3 - для трехинтервальных модулей);
P - присутствует для почтового модуля;
Т - наличие опциональных интерфейсов и разъема для выносного индикатора (U - USB, I - разъем для выносного индикатора). Указывается при заказе модулей, отличных от базового варианта.
Перечень терминалов производства АО «МАССА-К» для подключения к базовому варианту исполнения модуля при проведении поверки приведен на рисунке 1.
АВ
RA
R2P
RL
R2L
S2
S2P
SL
SP
S2L

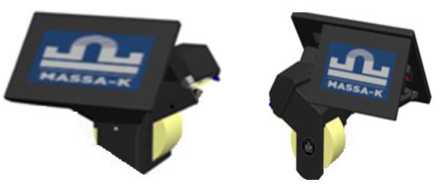

Рисунок 1 - Общий вид терминалов производства АО «МАССА-К», подключаемых к базовому варианту исполнения модуля взвешивающего МК при проведении поверки
Подключение модуля МК к ПК осуществляется с помощью весового адаптера USB для базового варианта исполнения или по интерфейсу USB.
В зависимости от подключаемых устройств индикации массы модули МК выпускаются в вариантах исполнения:
Базовый вариант (без обозначения Т) служит для подключения модуля к терминалам производства АО «МАССА-К» или к ПК с помощью весового адаптера USB;
U - модуль взвешивающий имеет встроенный интерфейс USB для подключения к ПК;
UI - модуль взвешивающий имеет встроенный интерфейс USB для подключения к ПК и разъем для подключения выносного индикатора.
а б в

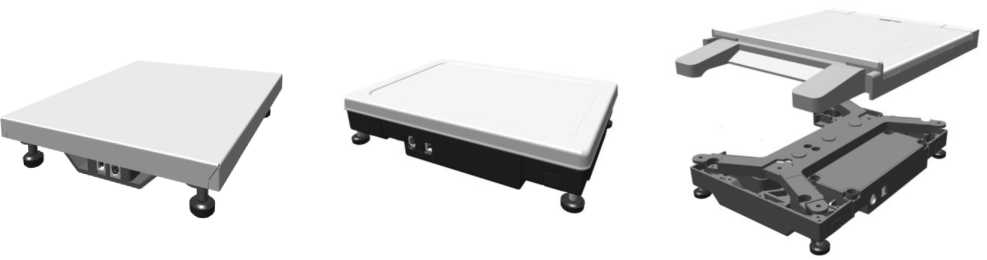

Рисунок 2 - Общий вид модуля:
а - вариант исполнения грузоприемного устройства, основание и крестовина
которого выполнены из листовой стали;
б - вариант исполнения грузоприемного устройства, основание и крестовина
которого выполнены из алюминия;
в - вариант исполнения грузоприемной платформы с возможностью установки сканера штрих кодов.
Применяемые в модулях взвешивающих встроенный интерфейс USB и разъем для подключения выносного индикатора не позволяют вводить команды или данные, предназначенные или используемые для отображения данных, которые ясно не определены и ошибочно могут быть приняты за результат взвешивания; для фальсификации отображаемых, обработанных или сохраненных результатов измерений.
В модуле предусмотрена защита от несанкционированного доступа к настройкам (регулировки чувствительности (юстировки)) и данным измерений при помощи программного двадцатичетырехразрядного несбрасываемого счетчика, показания которого меняются случайным образом автоматически при каждой юстировке. Несбрасываемый счетчик выдает шестиразрядное контрольное число - код юстировки, который является электронной пломбой. При юстировке код сохраняется в цифровой весоизмерительный датчик. При замене цифрового весоизмерительного датчика или при повторной юстировке код юстировки изменяется. Повторить код юстировки невозможно.
Код юстировки после поверки записывается в паспорт модуля (в разделе «Поверка выполнена»). Несовпадение кода юстировки, записанного в паспорте модуля взвешивающего, с кодом юстировки, высвечиваемым на терминале или ПК с установленной законодательно контролируемой программой, свидетельствует о несанкционированном вмешательстве, при котором действующее свидетельство о поверке становится недействительным.
Пломбирование модулей не предусмотрено.
ил 1
СДЕЛХНО 8 РОССИИ
Модуль взвешивающий
МК 15.2
Версия ПО: U_38.1.6
0*С/+40*С_______
№564556 2024 г
СЮ © Ш
Мах 6/15 kg Min 0.04 kg es г/s g
T= •« kg
Модуль взвешивающий
MK3328 15.2-U
Версия ПО: U_38.1.6
0»С/+40,С_______
№ 334560 2024 г
сдаииовмссж
<Ш> © Ш
Мах 6/15 kg
Min 0.04 kg es 2/5 g
T= -6 kg
Рисунок 3 - Маркировка модуля взвешивающего
Маркировка модуля производится лазерной гравировкой на фирменной, разрушающейся при снятии планке, на которую нанесены:
- торговая марка и указание страна изготовления;
- вариант исполнения и модификация модуля;
- версия программного обеспечения весоизмерительного цифрового датчика;
- предельные значения температуры;
- серийный номер, состоящий из арабских цифр;
- год выпуска;
- класс точности по ГОСТ OIML R 76-1-2011;
- знак утверждения типа;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- поверочный интервал (e);
- максимальный диапазон устройства выборки массы тары;
- знак обращения продукции на рынке Евразийского экономического союза (соответствие техническим регламентам таможенного союза).
Допускается дополнительно на фирменную планку наносить знак утверждения типа средства измерений стран Евразийского экономического союза.
Программное обеспечение
В модуле взвешивающем используется встроенное программное обеспечение (далее - ПО) и находится в энергонезависимой памяти весоизмерительного цифрового датчика. ПО загружается только на заводе-изготовителе с использованием специального оборудования и не может быть модифицировано, загружено или прочитано через какой-либо интерфейс или с помощью других средств и выполняет функции по сбору, обработке и передаче измерительной информации.
У ровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний». Влияние программного обеспечения
на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО* |
P32xx.HEX |
|
Номер версии (идентификационный номер) ПО |
U 38.1.6 |
|
Цифровой идентификатор ПО** |
17F379 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC 24 |
|
* Обозначение «х» не относится к метрологически значимому ПО и может принимать любые значения | |
|
** Цифровой идентификатор приведен для указанной в таблице версии ПО | |
Таблица 2 - Идентификационные данные законодательно контролируемых программ
для установки на ПК, при подключении модуля к ПК для проведения поверки
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Масса-К: Весовой терминал 100 |
MK module inspection |
|
Номер версии (идентификационный номер) ПО* |
1.3.ХХХ |
VF_1.1.X |
|
Цифровой идентификатор ПО |
- |
- |
|
* Обозначение «Х» не относится к метрологически значимому ПО и может принимать любые значения | ||
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности модуля взвешивающего по ГОСТ OIML R 76-1-2011 |
средний |
|
Повторяемость (размах) показаний, кг, не более |
Impel |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более |
от 0 до 4 % Max |
|
Диапазон устройства первоначальной установки нуля, не более |
от 0 до 20 % Max |
|
Таблица 4 - Метрологические ха |
рактеристики одноинтервальных модулей МК | |||||
|
Обозначение варианта исполнения |
Минимальная нагрузка (Min), кг |
Максимальная нагрузка (Мах), кг |
Действительная цена деления (d), поверочный интервал (е), г |
Число поверочных интервалов (n) |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
МК-5 |
0,02 |
5 |
1 |
5000 |
От 0,02 до 0,5 включ. Св.0,5 до 2,0 включ. Св 2,0 до 5,0 включ. |
±0,5 ±1,0 ±1,5 |
|
МК-10 |
0,04 |
10 |
2 |
5000 |
От 0,04 до 1,0 включ. Св. 1,0 до 4,0 включ. Св. 4,0 до 10,0 включ. |
±1 ±2 ±3 |
|
МК-25 |
0,1 |
25 |
5 |
5000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 25 включ. |
±2,5 ±5,0 ±7,5 |
|
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | ||||||
|
Таблица 5 - Метрологические ха |
рактеристики двухинтервальных модулей МК | |||||
|
Обозначение варианта исполнения |
Минимальная нагрузка (Min), кг |
Максимальная нагрузка (Мах1/ Мах2), кг |
Действительная цена деления (d1/d2), поверочный интервал (ех/ез), г |
Число поверочных интервалов (П1/П2) |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
МК-6.2 |
0,02 |
3/6 |
1/2 |
3000/3000 |
От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2,0 до 3,0 включ. Св. 3,0 до 4,0 включ. Св. 4,0 до 6,0 включ. |
±0,5 ±1,0 ±1,5 ±2,0 ±3,0 |
|
МК-15.2 |
0,04 |
6/15 |
2/5 |
3000/3000 |
От 0,04 до 1,0 включ. Св. 1,0 до 4,0 включ. Св. 4,0 до 6,0 включ. Св. 6,0 до 10 включ. Св. 10 до 15 включ. |
±1,0 ±2,0 ±3,0 ±5,0 ±7,5 |
Продолжение таблицы 5
|
Обозначение варианта исполнения |
Минимальная нагрузка (Min), кг |
Максимальная нагрузка (Мах1/ Мах?), кг |
Действительная цена деления (di/d?), поверочный интервал (е1/е2), г |
Число поверочных интервалов (rn/n?) |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
МК-32.2 |
0,1 |
15/32 |
5/10 |
3000/3200 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. Св. 15 до 20 включ. Св. 20 до 32 включ. |
±2,5 ±5,0 ±7,5 ±10 ±15 |
|
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | ||||||
Таблица 6 - Метрологические характеристики трехинтервальных модулей МК
|
Обозначение варианта исполнения |
Минимальная нагрузка (Min), кг |
Максимальная нагрузка (Мах1/ Мах?/ Мах3), кг |
Действительная цена деления (d1/d2/d3), поверочный интервал (е1/е2/еэ), г |
Число поверочных интервалов (П1/П2/П3) |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
МК-6.3 |
0,01 |
1/3/6 |
0,5/1/2 |
2000/ 3000/ 3000 |
От 0,01 до 0,25 включ. Св. 0,25 до 1,0 включ. Св. 1,0 до 2,0 включ. Св. 2,0 до 3,0 включ. Св. 3,0 до 4,0 включ. Св. 4,0 до 6,0 включ. |
±0,25 ±0,5 ±1,0 ±1,5 ±2,0 ±3,0 |
|
МК-15.3 |
0,02 |
3/6/15 |
1/2/5 |
3000/ 3000/ 3000 |
От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2,0 до 3,0 включ. Св. 3,0 до 4,0 включ. Св. 4,0 до 6,0 включ. Св. 6,0 до 10 включ. Св. 10 до 15 включ. |
±0,5 ±1,0 ±1,5 ±2,0 ±3,0 ±5,0 ±7,5 |
|
МК-32.3 |
0,04 |
6/15/32 |
2/5/10 |
3000/ 3000/ 3200 |
От 0,04 до 1,0 включ. Св. 1,0 до 4,0 включ. Св. 4,0 до 6,0 включ. Св. 6,0 до 10 включ. Св.10 до 15 включ. Св.15 до 20 включ. Св. 20 до 32 включ. |
±1,0 ±2,0 ±3,0 ±5,0 ±7,5 ±10 ±15 |
Продолжение таблицы 6
|
Обозначение варианта исполнения |
Минимальная нагрузка (Min), кг |
Максимальная нагрузка (Мах1/ Мах?/ Махз), кг |
Действительная цена деления (di/d2/d3), поверочный интервал (е1/е2/ез), г |
Число поверочных интервалов (П1/П2/П3) |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
МК-32.3Р |
0,005 |
3/6/32 |
1/2/5 |
3000/ 3000/ 6400 |
От 0,005 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2,0 до 3,0 включ. Св. 3,0 до 4,0 включ. Св.4,0 до 6,0 включ. Св.6,0 до 10 включ. Св. 10 до 32 включ. |
±0,5 ±1,0 ±1,5 ±2,0 ±3,0 ±5,0 ±7,5 |
|
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | ||||||
Таблица 7 - Метрологические характеристики
|
Наименование характеристики |
Модификации модулей МК | |||||||||
|
5 |
6.2 |
6.3 |
10 |
15.2 |
15.3 |
25 |
32.2 |
32.3 |
32.3Р | |
|
Максимальный диапазон устройства выборки массы тары, кг |
5 |
3 |
1 |
10 |
6 |
3 |
25 |
15 |
6 |
5 |
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний, с, не более |
2 |
|
Габаритные размеры (длина; ширина; высота), мм, не более |
500; 400; 60 |
|
Масса, кг, не более |
10 |
|
Параметры электрического питания через USB: - напряжение постоянного тока, В |
от 4,5 до 6,0 |
|
Условия эксплуатации: - предельные значения температуры, °С - относительная влажность воздуха при температуре + 25 °С, %, не более |
0, +40 90 |
Таблица 9 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Вероятность безотказной работы за 2000 ч |
0,95 |
|
Предусмотренный срок службы, лет |
8 |
Знак утверждения типа
наносится лазерной гравировкой на планку, закрепленную на грузоприемном устройстве, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль взвешивающий МК |
- |
1 шт. |
|
Весовой адаптер* |
USB |
1 шт. |
|
Кабель USB** |
- |
1 шт. |
|
Выносной индикатор*** |
- |
1 шт. |
|
Модуль взвешивающий МК. Паспорт |
- |
1 экз. |
|
Модуль взвешивающий МК. Руководство по эксплуатации |
МК5.179.ХХХРЭ**** |
В электронном виде на сайте: massa.ru |
|
Перечень специализированных предприятий, осуществляющих гарантийный и послегарантийный ремонт |
- |
В электронном виде на сайте: massa.ru |
|
Примечание: * Опционально для базового варианта исполнения модуля ** Опционально для вариантов исполнения модуля U и UI *** Опционально для варианта исполнения модуля UI **** ххх — для различных вариантов исполнения | ||
Сведения о методах измерений
приведены в разделе «Подготовка к работе» МК5.179.ХХХРЭ Модуль взвешивающий МК. Руководство по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений массы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622;
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;
ТУ 28.29.31-043-27450820-2022 (идентичны ТУ 4274-043-27450820-2019) Модули взвешивающие МК. Технические условия.
Смотрите также
