Счетчики-расходомеры массовые кориолисовые ЭМИС-МАСС 260
Номер в ГРСИ РФ: | 77657-20 |
---|---|
Категория: | Расходомеры |
Производитель / заявитель: | АО "ЭМИС", г.Челябинск |
Счетчики-расходомеры массовые кориолисовые "ЭМИС-МАСС 260" (далее - счетчики-расходомеры) предназначены для измерений массового расхода, массы, температуры, плотности, объемного расхода, объема жидкостей и газов в потоке.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 77657-20 |
Наименование | Счетчики-расходомеры массовые кориолисовые |
Модель | ЭМИС-МАСС 260 |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 25.02.2025 |
Производитель / Заявитель
ЗАО "Электронные и механические измерительные системы", г.Челябинск
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 5 лет |
Зарегистрировано поверок | 9847 |
Найдено поверителей | 35 |
Успешных поверок (СИ пригодно) | 9843 (100%) |
Неуспешных поверок (СИ непригодно) | 4 (0%) |
Актуальность информации | 20.12.2024 |
Поверители
Скачать
77657-20: Описание типа СИ | Скачать | 162.9 КБ | |
77657-20: Методика поверки МП 208-043-2019 | Скачать | 9.3 MБ |
Описание типа
Назначение
Счетчики-расходомеры массовые кориолисовые "ЭМИС-МАСС 260" (далее - счетчики-расходомеры) предназначены для измерений массового расхода, массы, температуры, плотности, объемного расхода, объема жидкостей и газов в потоке.
Описание
Принцип действия счетчиков-расходомеров при измерении массового расхода основан на воздействии кориолисовых сил, действующих на поток среды, двигающейся по петле трубопровода, который колеблется с резонансной частотой, задаваемой с помощью генератора колебаний. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональные массовому расходу.
Принцип действия счетчиков-расходомеров при измерении плотности основан на изменении собственной частоты колебаний петли трубопровода при изменении массы, вызванном изменением плотности измеряемой среды.
Счетчики-расходомеры не имеют вращающихся частей, результаты измерений не зависят от плотности, режимов протекания измеряемой среды и направления потока (прямое или обратное). Влияние отклонения температуры и давления измеряемой среды от температуры и давления калибровки может быть скомпенсировано электронным блоком.
Счетчики-расходомеры состоят из датчика (первичного преобразователя), который устанавливается на трубопроводе, и электронного блока (далее - ЭБ).
Счетчики-расходомеры имеют следующие исполнения:
- по присоединению электронного блока: интегральное или дистанционное;
- по конструкции первичного преобразователя: стандартное и компактное ("К");
- по наличию индикатора - без индикатора, с индикатором;
- по метрологическим характеристикам токового выхода: стандартное и исполнение
"ТА";
- по типу взрывозащиты - общепромышленное (без взрывозащиты) и взрывозащищенное (искробезопасная цепь, взрывонепроницаемая оболочка).
ЭБ в зависимости от его конфигурации обеспечивает:
- обработку сигналов с датчика;
- вычисление объёмного (массового) расхода, плотности, температуры;
- вычисление объёмного (массового) расхода, объема (массы) жидкости или газа в одном или двух направлениях потока;
- отображение показаний на индикаторе и формирование токовых, частотно-импульсных и цифровых выходных сигналов;
- индикацию массовой или объемной концентрации двухкомпонентных сред;
- самодиагностику неисправностей и их индикацию;
- дозирование с помощью релейных выходов.
- вычисление объемного расхода газа, приведенного к стандартным условиям.
Общий вид счетчиков-расходомеров различных исполнений показан на рисунке 1, место пломбирования от несанкционированного доступа показано на рисунке 2.
Заводской номер счетчика-расходомера наносятся на маркировочной табличке первич-
счетчика-расходомера
Стандартное исполнение счетчика-расходомера от DN 25 до DN 300
домера
Стандартное исполнение счетчика-расходомера от DN 10 до DN 15
Компактное исполнение счетчика-расходомера от DN 5 до DN 300

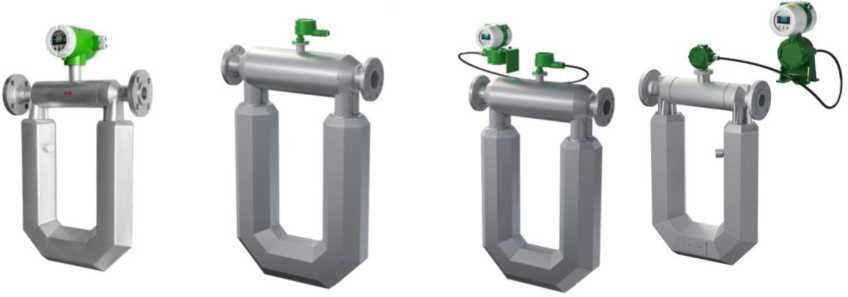

Рисунок 1 - Общий вид расходомеров-счетчиков разных исполнений Место пломбирования
ного преобразователя и маркировочной таблички электронного блока фотолитографии и полиграфическим способом в буквенно-числовом формате. Места нанесения знака утверждения типа и заводского номера показаны на рисунке 3.
Интегральное исполнение
Дистанционное исполнение счетчика-расхо-

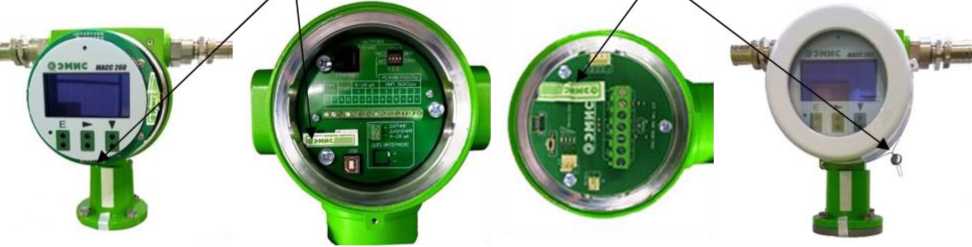

Рисунок 2 - Варианты пломбирования счетчиков-расходомеров, в зависимости от исполнения ЭБ
О СЧЕТЧИК-РАСХОДОМЕР МАССОВЫЙ О
КОРИОЛИСОВЫЙ ЭМИС-МАСС 260 'S/
Рисунок 3 - Пример маркировочной таблички
Программное обеспечение
Счетчики-расходомеры имеют встроенное программное обеспечение (ПО) "ЭМИС МАСС 260", устанавливаемое в ЭБ, а также внешнее программное обеспечение "ЭМИС-Интегратор", устанавливаемое на ПК и отображающее получаемую информацию в окне программы на компьютере.
Встроенное ПО устанавливается в энергонезависимую память ЭБ предприятием-изготовителем с помощью программатора. Доступ к нему после установки невозможен.
Защита встроенного и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Встроенное ПО ЭМИС-МАСС 260 | |
Идентификационное наименование ПО |
EM260 |
Номер версии ПО |
не ниже 1.0 |
Цифровой идентификатор ПО |
* |
Внешнее ПО ЭМИС Интегратор | |
Идентификационное наименование ПО |
Integrator |
Номер версии ПО |
не ниже 3.0 |
Цифровой идентификатор ПО |
** |
* - Цифровой идентификатор ПО встроенного программного обеспечения указывается в паспорте счетчика-расходомера. * * - Цифровой идентификатор ПО внешнего программного обеспечения указывается в руководстве по эксплуатации счетчика-расходомера. |
Технические характеристики
Метрологические характеристики приведены в таблице 2, технические характеристики - в таблице 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
Исполнение расходомера |
Стандартное |
Компактное | |
Номинальный диаметр условного прохода DN, мм |
от 25 до 300 |
от 10 до 15 |
от 5 до 300 |
Диапазон измерений массового расхода жидкости, кг/ч |
от 30 до 2500000 |
от 5 до 5000 |
от 2,5 до 2500000 |
Диапазон измерений объемного расхода жидкости, м3/ч |
от 0,01 до 8000 |
от 0,0016 до 16 |
от 0,0008 до 8000 |
Диапазон измерений массового расхода газа, кг/ч |
(30...2500000)-рг кг |
(5...5000)-рг кг |
(2,5 ...2500000)-рг кг |
Диапазон измерений объемного расхода газа, м3/ч |
(30...2500000) кг |
(5...5000) j) кг |
(2,5 ...2500000) j) кг |
Диапазон измерений плотности измеряемой среды, кг/м3 |
от 1 до 3000 | ||
Класс точности |
0,1; 0,15; 0,2; 0,25; 0,5 | ||
Пределы допускаемой относительной погрешности при регистрации результата измерений по индикатору, частотному, импульсному, токовому исполнению ТА и цифровым выходным сигналам 2\ %: - измерения массы (массового расхода) жидкости, бмж 3) - измерения массы (массового расхода) газа, 6мг 3) |
±0,1; ±0,15; ±0,2; ±0,25; ±0,5 4) бмж +0,25 | ||
Пределы допускаемой относительной погрешности при регистрации результата измерений по индикатору, частотному, импульсному, токовому исполнению ТА и цифровым выходным сигналам после имитационной поверки, %: - измерения массы (массового расхода) жидкости, - измерения массы (массового расхода) газа |
бмж +0,2 6мг +0,2 | ||
Пределы допускаемой относительной погрешности при регистрации результата измерений по индикатору, частотному, импульсному, токовому исполнению ТА и цифровым выходным сигналам, %: - измерения объема (объемного расхода) жидкости, буж - измерения объема (объемного расхода) газа, буг |
±7(8мж)2+((Арж/ Р)«ЮО%)2 ’> ±л/(Змг)!+((Лрг/ Р)Х1ОО%)= 5> | ||
Пределы допускаемой относительной погрешности при регистрации результата измерений по индикатору, частотному, импульсному, токовому исполнению ТА и цифровым выходным сигналам после имитационной поверки, %: - измерения объема (объемного расхода) жидкости, - измерения объема (объемного расхода) газа |
буж +0,2 буг +0,2 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности при измерении плотности по индикатору, частотному и цифровому выходным сигналам, кг/м3: - жидкости Арж 3) - газа Apr 3) |
±0,36); ±0,5; ±1,0; ±2,0; ±5,0; ±10,0 ±1,0; ±2,0; ±5,0; ±10,0 |
Пределы допускаемой абсолютной погрешности при измерении плотности по индикатору, частотному и цифровому выходным сигналам после имитационной поверки, кг/м3 |
±20 |
Пределы допускаемой абсолютной погрешности при измерении температуры АТ, °C 3) |
±0,57); ±1,0 |
Пределы допускаемой приведенной погрешности преобразования измеренной величины в токовый выходной сигнал для стандартного исполнения, %, не более |
0,05 |
Пределы допускаемой относительной погрешности измерений массы (массового расхода) первого компонента двухкомпонентной среды, % |
±Г|5мж|+(р2'Арж/ (р2 -рг р) • 100%]8) |
Пределы допускаемой относительной погрешности измерений объема (объемного расхода) первого компонента двухкомпонентной среды, % |
± [ Зуж + (Арж/(р-рг)- 100%]8) |
Примечания: рг - плотность газа при рабочих условиях, кг/м3. кг - эмпирический коэффициент, указан в руководстве по эксплуатации счетчика-расходомера 2)При Q < Qmm относительная погрешность определяется по формуле: для жидкости ± [Змж + (Z / Q) • 100%]; для газа ±[8мг + (Z / Q) • 100%]. Z (Qmin) - стабильность нуля (минимальный расход) указываются в руководстве по эксплуатации. Q - измеренное значение расхода, кг/ч. 3) Указывается в эксплуатационной документации по результатам первичной поверки. 4) Численно равная классу точности. 5) р - измеряемая плотность, кг/м3. 6) Погрешность ±0,3 кг/м3 после калибровки в рабочих условиях. 7) При температуре измеряемой среды до плюс 200 °C. 8) Значение погрешности указано без учета погрешностей вводимых значений плотностей составляющих двухкомпонентной среды. рг- плотность второго компонента, р - плотность двухкомпонентной среды, Арж - погрешность измерения плотности смеси. Разница между плотностью смеси и вторым компонентом не должна быть меньше погрешности измерений плотности смеси расходомером Арж<1р-рг1. Данная функция доступна только для жидкостей. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Параметры измеряемой среды: - температура, °С - избыточное давление, МПа, не более |
от -196 до +350 35 |
Выходные сигналы: - частотный, Г ц - импульсный, г/имп (мл/имп) - токовый, мА - дозатор, кг - цифровой |
от 0 до 10000 от 0,025 до 100000 от 4 до 20 от 0,01 до 25000000 HART, WirelessHART, Modbus RTU, Modbus ASCII, Modbus TCP/IP, LoraWan, FOUNDATION Fieldbus, Profibus |
Условия эксплуатации: - температура окружающей среды, °С: - для электронного блока - для первичного преобразователя - атмосферное давление, кПа - относительная влажность воздуха без конденсации влаги, при температуре 25 °C, %, не более |
от - 60 до +70 от - 60 до +350 от 84 до 106,7 90±3 |
Номинальное напряжение электрического питания, В: - от сети переменного тока частотой (50±1) Гц - от внешнего источника постоянного тока |
230 24 |
Потребляемая мощность, Вт, не более |
24 |
Габаритные размеры, мм: - длина - высота - ширина |
от 115 до 2100 от 100 до 3700 от 90 до 600 |
Масса, кг |
от 5 до 3500 |
Маркировка взрывозащиты Исполнение Ex: - датчик - усилитель - электронный блок Исполнения Ex и ЕхББ : - датчик - электронный блок |
1Ех ib IIA Т6...Т1 Gb X или 1Ех ib IIB Т6...Т1 Gb X, или 1Ех ib IIC Т6...Т1 Gb X 1Ех db [ib] IIC Т6 Gb X 1Ех db [ib IIB] IIC Т6 Gb X 1Ех db [ib IIA] IIC Т6 Gb X 1Ех db [ib] IIC Т6 Gb X или 1Ех db [ib IIB] IIC Т6 Gb X, или 1Ех db [ib IIA] IIC Т6 Gb X 0Ех ia IIA Т6.Т1 Ga X или 0Ех ia IIB Т6.Т1 Ga X, или 0Ех ia IIC Т6...Т1 Ga X 1Ех db [ia Ga] IIC Т6 Gb X или 1Ех db [ia IIB Ga] IIC Т6 Gb X, или 1Ех db [ia IIA Ga] IIC Т6 Gb X |
Продолжение таблицы 3
Исполнение РВ: - датчик - электронный блок - клеммная коробка - дополнительная клеммная коробка Исполнение РО-РВ и РО-РВББ - датчик - электронный блок - клеммная коробка - дополнительная клеммная коробка |
РВ Ех ib I Mb X РВ Ех db [ib] I Mb X РВ Ех db I Mb X РВ Ех ib I Mb X PO Ex ia I Ma X РВ Ех db [ia Ma] I Mb X РВ Ех db I Mb X PO Ex ia I Ma X |
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на маркировочные таблички счетчика-расходомера методом фотолитографии и полиграфическим методом на титульные листы паспорта и руководства по эксплуатации счетчика-расходомера.
Комплектность
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Примечание |
Счетчик-расходомер массовый кориолисовый |
"ЭМИС-МАСС 260" |
1 шт. |
в соответствии с заказом |
Руководство по эксплуатации |
ЭМ-260.000.000.000.00 РЭ |
1 экз. | |
Паспорт |
ЭМ-260.000.000.000.00 ПС |
1 экз. |
Сведения о методах измерений
приведены в приложении Г эксплуатационного документа ЭМ-260.000.000.000.00 РЭ «Счетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260» Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности
ТУ 26.51.52-090-14145564-2019 "Счетчики-расходомеры массовые кориолисовые "ЭМИС-МАСС 260"
