Датчики напряжения QPSW4200
| Номер в ГРСИ РФ: | 77684-20 |
|---|---|
| Производитель / заявитель: | ООО "Трансконвертер", г.Москва |
Датчики напряжения QPSW4200 (далее - датчики) предназначены для преобразования напряжения постоянного тока в выходной сигнал силы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77684-20 |
| Действует | по 28.02.2025 |
| Наименование | Датчики напряжения |
| Модель | QPSW4200 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | eb75cd96-21f6-1061-90bf-1cd33ee084aa |
Производитель / Заявитель
ООО "Трансконвертер", г.Москва.
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
77684-20: Описание типа
2024-77684-20.pdf
|
Скачать | 178.4 КБ | |
|
77684-20: Методика поверки
2024-mp77684-20.pdf
|
Скачать | 4.9 MБ |
Описание типа
Назначение
Датчики напряжения QPSW4200 (далее по тексту - датчики) предназначены для преобразования напряжения постоянного тока в выходной сигнал силы постоянного тока.
Описание
Принцип действия датчиков основан на масштабном преобразовании (уменьшении) входного напряжения постоянного тока и последующем преобразовании в выходной сигнал силы постоянного тока.
Конструктивно датчики выполнены в виде открытой печатной платы с монтированными на ней клеммными колодками, предназначенными для подключения входных и выходных сигналов.
Датчики содержат два входных делителя напряжения, блоки обработки входного сигнала и два аналоговых выхода.
Нанесение знака поверки на датчики не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на информационную табличку, наклеиваемую на датчики в месте, указанном на рисунке 1.
Общий вид средств измерений представлен на рисунке 1.

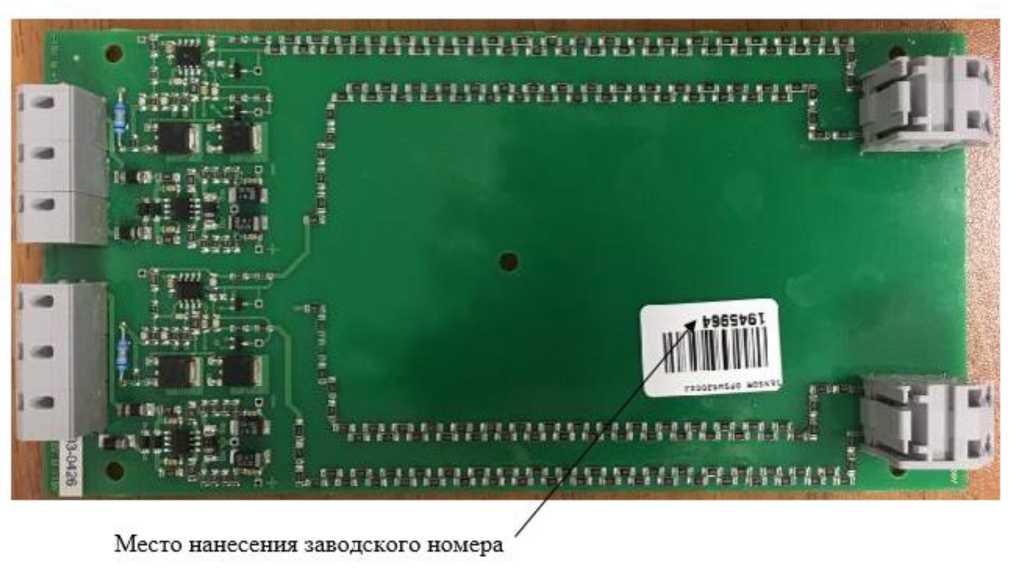

Рисунок 1 - Общий вид датчиков
Пломбирование датчиков не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение напряжения постоянного тока, В |
4200 |
|
Диапазон преобразований напряжения постоянного тока, В |
от 500 до 6500 |
|
Пределы допускаемой приведенной (к номинальному значению) погрешности преобразований напряжения постоянного тока, % |
±1 |
|
Выходной сигнал силы постоянного тока, мА |
от 6 до 77 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока (двухполярное), В |
±15-1,5 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -50 до +60 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
200х100х23 |
|
Масса, г, не более |
120 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Датчик напряжения |
QPSW4200 |
1 |
|
Руководство по эксплуатации |
ТК235.210.100.00РЭ |
1* |
|
Паспорт |
ТК235.210.100.00ПС |
1 |
|
Примечание: *- на партию 50 шт. | ||
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» руководства по эксплуатации ТК235.210.100.00РЭ.
Нормативные документы
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ТУ 26.51.85-010-77451428-2019 Датчик напряжения QPSW4200. Технические условия.
