Датчики мощности RPR2006CR, RPR2006PR, RPR2018CR, RPR2018PR
| Номер в ГРСИ РФ: | 77688-20 |
|---|---|
| Производитель / заявитель: | Фирма "DARE Instruments", Нидерланды |
Датчики мощности RPR2006CR, RPR2006PR, RPR2018CR, RPR2018PR (далее - датчики мощности) предназначены для измерений мощности СВЧ колебаний в коаксиальном тракте.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77688-20 |
| Действует | по 28.02.2025 |
| Наименование | Датчики мощности |
| Модель | RPR2006CR, RPR2006PR, RPR2018CR, RPR2018PR |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c3b36ec4-c78d-6a7e-bdaf-3d0864491e73 |
Производитель / Заявитель
Фирма «Raditeq B.V.», НИДЕРЛАНДЫ
НИДЕРЛАНДЫ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 14 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
77688-20: Описание типа
2021-77688-20.pdf
|
Скачать | 580.5 КБ | |
|
77688-20: Методика поверки
2020-mp77688-20.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Датчики мощности RPR2006CR, RPR2006PR, RPR2018CR, RPR2018PR (далее - датчики мощности) предназначены для измерений мощности СВЧ колебаний в коаксиальном тракте.
Описание
Принцип действия датчиков мощности основан на детектировании сигнала логарифмическим датчиком или датчиком действующего значения, и дальнейшем преобразованием в цифровую форму с помощью цифрового сигнального процессора с высокой частотой дискретизации.
Результат измерений в цифровом виде передается по последовательному интерфейсу USB для отображения на устройстве управления и отображения.
Датчики мощности производятся в 4 вариантах: RPR2006CR, RPR2006PR, RPR2018CR и RPR2018PR. Модели датчиков различаются частотным диапазоном и поддерживаемыми измерительными функциями.
Датчики модели CR поддерживают измерение мощности одиночных радиоимпульсов.
Датчики модели PR поддерживают измерение мощности пакетов радиоимпульсов длительностью до единиц микросекунд.
Датчики мощности могут использоваться как автономно, так и в составе автоматизированной системы RadiCentre.
Датчики мощности конструктивно выполнены в едином корпусе.
На одном торце корпуса расположен прецизионный коаксиальный разъем N-типа «вилка» (рисунок 1 позиция 2) для входных сигналов. На другом торце корпуса расположен стандартный разъем USB (рисунок 1 позиция 3) для подключения к устройству управления и отображения.
Питание датчиков мощности осуществляется через USB-разъем от устройства управления и отображения.
Все составные элементы датчиков мощности расположены в едином корпусе.
Общий вид датчиков мощности представлен на рисунках 1 и 2.
Элементы датчиков, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи пломбирования (наклейки). Схема пломбирования датчика от несанкционированного доступа приведена на рисунке 2 позиция 1.
Устройством управления и отображения может служить блок системы RadiCentre серии CTR (рисунок 3 позиция 2), при использовании датчиков мощности в составе автоматизированной системы RadiCentre или персональный компьютер (далее - ПК), при работе в автономном режиме. Для подключения датчика мощности к блоку системы RadiCentre серии CTR используется сменный модуль (рисунок 3 позиция 1) и кабель USB (рисунок 3 позиция 3) из комплекта поставки. Для подключения датчика мощности к ПК используется кабель USB из комплекта поставки (рисунок 3 позиция 3).
В комплект поставки также входит флеш-носитель с программным обеспечением RadiMation® Free и драйверами для операционной системы Windows XP и Windows 7 для установки на ПК.

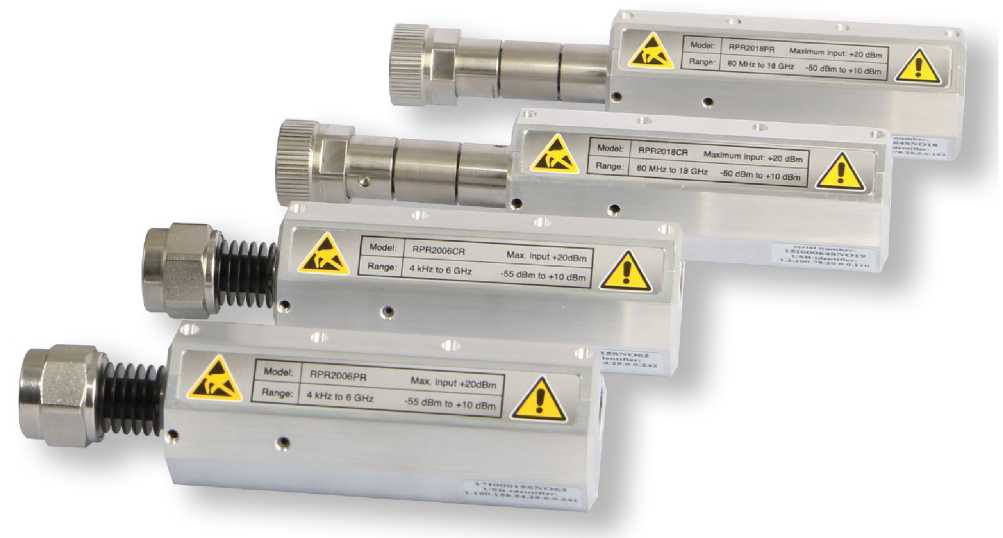

Рисунок 1 - Общий вид датчиков мощности RPR2006CR, RPR2006PR, RPR2018CR, RPR2018PR
1 - наклейка от несанкционированного доступа;
2 - СВЧ разъем (коаксиальный соединитель);
3 - разъем для подключения к измерительному прибору или адаптеру USB
Рисунок 2 - Общий вид датчиков мощности и схема их пломбирования

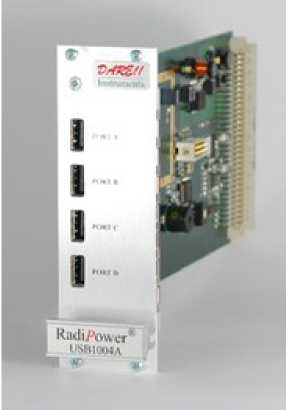

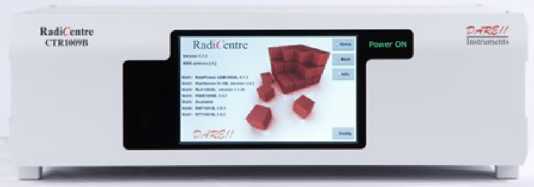

1 - Общий вид сменного модуля RadiPower 2- Система RadiCentre
4- USB Кабель сигнала запуска
Рисунок 3 - Устройства, входящие в комплект поставки
3- Экранированный кабель USB
Программное обеспечение
Программное обеспечения (ПО) выполняет функции: управление работой датчика мощности, выбор режимов измерений и калибровки, выбор формы индикации и регистрации
Метрологически значимая часть ПО и измеренные данные не имеют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Уровень защиты программного обеспечения «низкий» в соответствии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RadiMation |
|
Номер версии (идентификационный номер) ПО |
не ниже Version 2016.2.10 |
|
Цифровой идентификатор ПО |
— |
Технические характеристики
Таблица 2 - Метрологические характеристики датчиков мощности
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот: RPR2006CR, RPR2006PR, кГц RPR2018CR, RPR2018PR, МГц |
от 9 до 6-106 от 80 до 18М03 |
|
Диапазон измеряемой мощности, дБ (1 мВт): RPR2006CR, RPR2006PR RPR2018CR, RPR2018PR |
от -50 до 10 от -40 до 10 |
|
КСВН входа, не более: RPR2006CR, RPR2006PR - в диапазоне частот от 9 до 100 МГц включ. - в диапазоне частот св. 100 МГц до 2 ГГц включ. - в диапазоне частот св. 2 ГГц до 6 ГГц включ. RPR2018CR, RPR2018PR - в диапазоне частот от 80 МГц до 6 ГГц включ. - в диапазоне частот св. 6 ГГц до 18 ГГц включ. |
1,05 1,15 1,35 1,20 1,35 |
|
Разрушающая входная мощность, дБ (1 мВт), более |
20 |
|
Разрешение, дБ |
0,01 |
|
Входной импеданс, Ом |
50 |
|
Пределы допускаемой составляющей относительной основной погрешности измерений на опорном уровне мощности 1 мВт, зависящей от частоты, %: RPR2006CR, RPR2006PR - в диапазоне частот от 9 кГц до 6 ГГц включ. RPR2018CR, RPR2018PR: - в диапазоне частот от 80 МГц до 10 ГГц включ. - в диапазоне частот св. 10 ГГц до 18 ГГц включ. |
±6,1 ±6,1 ±12,3 |
|
Пределы допускаемой составляющей относительной погрешности измерений мощности в диапазоне измерения мощности, дБ RPR2006CR, RPR2006PR RPR2018CR, RPR2018PR |
±|0,005<P| * ±|0,025<P| * |
|
Пределы допускаемой относительной дополнительной погрешности измерений мощности при изменении температуры в пределах рабочих условий применения, % |
±3,5 |
|
Минимальная ширина радиочастотного импульса, мкс: RPR2006PR, RPR2018PR |
2,0 |
|
* где P - измеренное значение мощности в дБ (1 мВт) | |
Таблица 3 - Основные технические характеристики датчиков мощности
|
Наименование характеристики |
Значение характеристики |
|
Максимальная частота дискретизации, МГц -в режиме измерения действующего значения мощности, для датчиков мощности: RPR2OO6CR, RPR2O18CR |
10 |
|
RPR2006PR, RPR2018PR -в режиме измерения пиковой мощности и распознавания огибающей ВЧ сигнала для датчиков мощности |
1 |
|
RPR2006CR, RPR2006PR, RPR2018CR, RPR2018PR |
1 |
|
Тип и присоединительные размеры фланцев волноводных (по ГОСТ РВ 51914-2002) |
N «вилка» |
|
Габаритные размеры сменного модуля USB1004A, мм, не более: | |
|
длина |
100 |
|
ширина |
40 |
|
высота |
40 |
|
Габаритные размеры датчиков мощности, мм, не более: RPR2OO6CR, RPR2006PR: | |
|
длина |
124 |
|
ширина |
32 |
|
высота |
32 |
|
RPR2O18CR, RPR2018PR: | |
|
длина |
152 |
|
ширина |
32 |
|
высота |
32 |
|
Масса датчиков мощности кг, не более |
0,3 |
|
Рабочие условия применения: - температура окружающего воздуха, °С |
от +5 до +35 |
|
- относительная влажность воздуха при температуре 23 °С, % |
от 10 до 80 |
|
- атмосферное давление, кПа (мм рт.ст.) |
от 84,0 до 106,7 (от 630 до 800) |
|
Нормальные условия применения: - температура окружающего воздуха, °С |
от +21 до +25 |
|
- относительная влажность воздуха при температуре 23 °С, % |
от 10 до 80 |
|
- атмосферное давление, кПа (мм рт.ст.) |
от 84,0 до 106,7 (от 630 до 800) |
Знак утверждения типа
наносится на титульный лист документа «Датчики мощности RPR2006CR, RPR2006PR, RPR2018CR, RPR2018PR. Руководство по эксплуатации RPR2006/18CR/PR-18 РЭ»
типографским способом и на корпус датчиков мощности в виде наклейки.
Комплектность
Таблица 4 - Комплектность датчиков мощности
|
Наименование |
Обозначение |
Количество |
|
Датчики мощности RPR2006CR, или RPR2006PR, или RPR2018CR, или RPR2018P |
1 шт. (по заказу) | |
|
Флэш-память USB в составе: - ПО RadiMation® Free и драйверы - руководство по эксплуатации* - краткое руководство в цифровом формате* - сертификат калибровки* |
1 шт. | |
|
Экранированный кабель USB Модель: Кабель USB с разъемами типа USB A и USB mini B5 |
1 шт. | |
|
Кабель сигнала запуска |
1 шт.* | |
|
Система RadiCentre |
1 шт.* | |
|
Сменный модуль RadiPower Модель: USB1004A |
1 шт.* | |
|
Руководство по эксплуатации |
RPR2006/18/CR/PR-18 РЭ |
1 экз. |
|
Формуляр |
1 экз. | |
|
Методика поверки |
RPR2006/18CR/PR-18 МП |
1 экз. |
|
* - поставляется по отдельному заказу | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
