77690-20: Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178 Приборы для измерений параметров шероховатости поверхности - Производители, поставщики и поверители

Приборы для измерений параметров шероховатости поверхности Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178

Номер в ГРСИ РФ: 77690-20
Производитель / заявитель: Фирма "Mitutoyo Corp.", Япония
Скачать
77690-20: Описание типа СИ Скачать 145.6 КБ
77690-20: Методика поверки МП 203-59-2019 Скачать 2.6 MБ
Нет данных о поставщике
Приборы для измерений параметров шероховатости поверхности Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Приборы для измерений параметров шероховатости поверхности Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178 (далее - приборы) предназначены для измерений параметров шероховатости поверхностей деталей, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности, криволинейные поверхности в пределах хода щупа).

Информация по Госреестру

Основные данные
Номер по Госреестру 77690-20
Наименование Приборы для измерений параметров шероховатости поверхности
Модель Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178
Страна-производитель ЯПОНИЯ
Срок свидетельства (Или заводской номер) 28.02.2025
Производитель / Заявитель

Фирма "Mitutoyo Corporation", Япония

ЯПОНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 31
Найдено поверителей 8
Успешных поверок (СИ пригодно) 30 (97%)
Неуспешных поверок (СИ непригодно) 1 (3%)
Актуальность информации 24.11.2024

Поверители

Скачать

77690-20: Описание типа СИ Скачать 145.6 КБ
77690-20: Методика поверки МП 203-59-2019 Скачать 2.6 MБ

Описание типа

Назначение

Приборы для измерений параметров шероховатости поверхности Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178 (далее - приборы) предназначены для измерений параметров шероховатости поверхностей деталей, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности, криволинейные поверхности в пределах хода щупа).

Описание

Приборы представляют собой контактные устройства для измерений параметров шероховатости поверхности по принципу безопорного ощупывания трех типов: Surftest SJ-500 и SJ-500P - портативные, Surftest SV-2100, Surftest SV-3200 - стационарные настольные механизированные , Surftest SV-3000 CNC - с ЧПУ. Приборы Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC имеют несколько типоразмеров, которые маркируются в зависимости от соотношений размеров гранитной плиты и высоты колонны M4, H4, H8, S4, L4, S8, W4, W8, L8.

Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор компьютера для выполнения дальнейших расчетов.

На гранитной плите смонтирована колонна с ручным или автоматическим управлением, на которой крепится привод профилометра с установленным в нем датчиком. В зависимости от модификации приборы могут быть оснащены щупом с углом при вершине 60° радиусом 2 мкм или щупом с углом при вершине 90° радиусом 5 мкм, с измерительным усилием 0,75 мН или 4 мН соответственно. Измеряемая деталь устанавливается на специальный столик или непосредственно на плиту. Компьютер подключен к датчику, приводам и элементам управления перемещениями. Управление всеми автоматизированными перемещениями осуществляется от блока управления или компьютера у приборов Surftest SJ-500, Surftest SV-2100), либо от меню программного обеспечения, установленного на ПК Surftest SV-3200, Surftest SV-3000 CNC.

Измерительный преобразователь приборов представляет собой индуктивный датчик. Для расширения области использования, приборы могут быть снабжены щупами, которые различаются размером, длиной вылета и формой иглы, что позволяет измерять шероховатость на большой номенклатуре деталей, а также предметными столиками, имеющими перемещения по поперечной оси и поворот вокруг вертикальной и горизонтальной осей.

Приборы Surftest SV-3200, Surftest SV-3000 CNC могут дополнительно комплектоваться моторизованным столом, обеспечивающим перемещение по оси Y и поворотными столами различных конструкций в зависимости от измерительных задач.

Привод прибора Surftest SJ-500 имеет функцию поворота щупа на 90° для измерений шероховатости поверхности в труднодоступных местах, а также деталей типа коленчатых валов. Прибор Surftest SJ-500P имеет управление через компьютер с программным обеспечением.

Общий вид приборов представлен на рисунках 1-4.

Пломбировка приборов от несанкционированного доступа не предусмотрена.

а)

б)

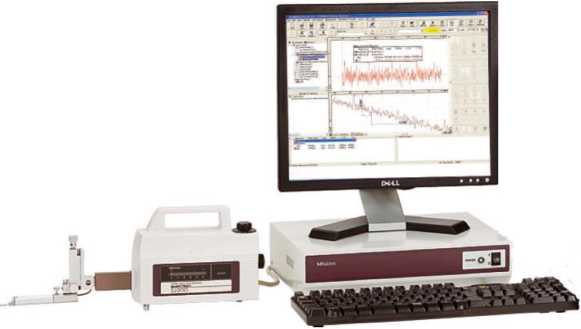

Рисунок 1 - Общий вид приборов Surftest SJ-500 (а) и SJ-500P (б)

Рисунок 2 - Общий вид приборов Surftest SV-2100

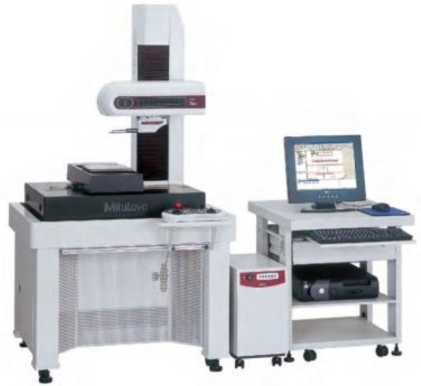

Рисунок 3 - Общий вид приборов Surftest SV-3200

а)

б)

Рисунок 4 - Общий вид приборов Surftest SV-3000 CNC исполнения 1 (а) и исполнения 2 (б)

Программное обеспечение

Приборы имеют в своем составе программное обеспечение FORMTRACEPAK, разработанное для конкретных измерительных задач и осуществляет также функции управления процессом измерений.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FORMTRACEPAK

MCubeMap

Номер версии (идентификационный номер) ПО, не ниже

V5.X

V.1.X

Цифровой идентификатор ПО

-

-

Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Защитой ПО являются лицензионные файлы, жестко привязанные к МАС адресу сетевой карты процессорного блока компьютера или флеш-ключу, что позволяет предотвратить неавторизованное использование ПО. Уровень защиты программного обеспечения приборов «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2  - Метрологические характеристики приборов Surftest SJ-500 и SV-2100

Модификация

SJ-500 и

SJ-500P

SV-2100M4

SV-2100M4P

SV-2100 S4

SV-2100 H4

SV-2100 W4

Диапазон перемещения щупа, мм

ось Х

От 0 до 50

От 0 до 100

Разрешение, мкм

ось Х

0,05 мкм

Диапазон измерений, мкм/ Разрешение, мкм

ось Z1

от 0 до 800 /0,010; от 0 до 80/0,001; от 0 до 8 /0,0001

Пределы допускаемой относительной погрешности по параметру Ra, %

±2

Допускаемое отклонение от прямолинейности перемещения, мкм/мм

ось Х

0,2/50

0,15/100

Таблица 3 - Технические характеристики приборов Surftest SJ-500 и SV-2100

Модификация

SJ-500 и

SJ-500P

SV-2100M4

SV-2100 S4

SV-2100M4P

SV-2100 H4

SV-2100 W4

Метод измерения

ось Х

Керамические направляющие/линейная шкала

ось Z

Индуктивный датчик

ось Z2

-

Шкала ABS

Щуп

угол 60°, радиус 2 мкм (угол 90°, радиус 5 мкм)

Измерительное усилие, мН

0,75 (4)

Измеряемые параметры

Ra, Rc, Ry, Rz, Rmax, R3z, Rt, Rp, Rv, Rq, RPc, Sm, S, Pc, mr©, 6c, mr, tp, Htp, Lo, Lr, Ppi, HSC, Да, Aq, Ku, Sk, Rpk, Rvk, Rk, Mr1, Mr2, A1, A2, Vo, 1a, 1q, R, AR, Rx, W, AW, Wx, Wte (43 параметра)

Фильтры

Гаусс, 2CR75, PC75

Отсечка шага

мм

1c

0,025; 0,08; 0,25; 0,8; 2,5; 8; 25; 80

мкм

1s

0,25; 0,8; 2,5; 8; 25;80; 250; без отсечки

Диапазон вертикального перемещения, мм

ось Z2

-

От 0 до 350

От 0 до 550

Разрешение, мкм

ось Z2

-

-

1

Размеры плиты, мм, не более -длина;

-ширина

-

600

450

1000

450

Габаритные размеры, мм, не более

-ширина,

-длина

-высота

425

94

160

716

450

863

766

482

966

766

482

1166

1166

482

1176

Масса, кг, не более

6,7

140

150

220

Таблица 4 - Метрологические характеристики приборов Surftest SV-3200

Модификация

SV-3200 S4

SV-3200 H4

SV-3200 W4

SV-3200 L4

SV-3200 S8

SV-3200 H8

SV-3200

W8

SV-3200 L8

Диапазон перемещения щупа, мм

ось Х

От 0 до 100

От 0 до 200

Разрешение, мкм

ось Х

0,05

Диапазон измерений, мкм/ разрешение, мкм

ось Z1

От 0 до 800/0,010; от 0 до 80/0,001; от 0 до 8 /0,0001

Пределы допускаемой относительной погрешности по параметру Ra, %

±2

Допускаемое отклонение от прямолинейности перемещения, мкм

ось Х

0,05+0,001-L, где L длина перемещения в мм

0,1+0,001-L, где L длина перемещения в мм

Таблица 5 - Технические характеристики приборов Surftest SV-3200

Метод измерений

ось Х

Керамические направляющие/линейная шкала

ось Z1

Индуктивный датчик

ось Z2

Шкала ABS

Щуп

-

угол 60°, радиус 2 мкм (угол 90°, радиус 5 мкм)

Измерительное усилие, мН

0,75 (4)

Измеряемые параметры

-

Ra, Rc, Ry, RyDIN, Rz, RzDIN, Rmax, R3z, R3y, Rt, Rp, Rv, Rq, RPc, Sm, S, Pc, mr©, 6c, mr, mrd, tp, Htp, Lo, Lr, Ppi, HSC, Aq, Ku, Sk, Rpk, Rvk, Rk, Mr1, Mr2, A1, A2, Vo, 1a, 1q, R, AR, NR, NCRX, CPM, SR, SAR, Rx, W, AW, Wx, Wte, NW, SW, SAW

Фильтры

-

Гаусс, 2CR75, 2CRPC75, 2CRPC50, 2CR75, 2CR50

Отсечка шага

мм

1c

0,0025; 0,08; 0,25; 0,8; 2,5; 8; 25; 80

мкм

Is

0,25; 0,8; 2,5; 8; 25;80; 250; без отсечки

Диапазон вертикального перемещения, мм

Ось Z2

От 0 до 300

От 0 до 500

От 0 до 700

От 0 до 300

От 0 до 500

От 0 до 700

Разрешение, мкм

ось Z2

1

Размеры плиты, мм, не более -длина;

-ширина

6

4

00

50

1000

450

600

450

1000

450

Габаритные размеры, мм, не более

-ширина, -длина -высота

756

482

966

756

482

1166

1156

482

1176

1156

492

1436

766

482

966

766

482

1166

1166

482

1176

1166

492

1436

Масса, кг, не более

140

150

220

270

140

150

220

270

Таблица 6 - Метрологические характеристики приборов Surftest SV-3000 CNC

Модификация

SV-3000CNC-S

SV-3000CNC-H

Диапазон перемещения щупа, мм

Ось Х

От 0 до 200

Разрешение, мкм

Ось Х

0,05

Допускаемое отклонение от прямолинейности перемещения, мкм/мм

Ось Х

0,5/200

Диапазон перемещений, мм

Ось

Z2

От 0 до 300

От 0 до 500

Разрешение, мкм

Ось

Z2

0,05

Диапазон измерений, мкм/ Разрешение, мкм

Ось

Z1

От 0 до 800/0,010; от 0 до 80/0,001; от 0 до 8/0,0001

Пределы допускаемой основной относительной погрешности прибора по параметру Ra, %

±2

Диапазон перемещений, мм

Ось Y

От 0 до 200

От 0 до 200

Разрешение, мкм

Ось Y

0,05

0,05

Допускаемое отклонение от прямолинейности перемещения, мкм/мм

Ось Y

0,5/200

0,5/200

Таблица 7 - Технические характеристики приборов Surftest SV-3000 CNC

SV-3000CNC-S

SV-3000CNC-H

Размеры стола, мм, не более

-длина;

-ширина

200

200

200

200

Щуп

угол 60°, радиус 2 мкм (угол 90°, радиус 5 мкм)

Измерительное усилие, мН

0,75 (4)

Измеряемые параметры

Ra, Rc, Ry, RyDIN, Rz, RzDIN, Rmax, R3z, R3y, Rt, Rp, Rv, Rq, RPc, Sm, S, Pc, mr, 6c, mr, mrd, tp, Htp, Lo, Lr, Ppi, HSC, Aq, Ku, Sk, Rpk, Rvk, Rk, Mr1, Mr2, A1, A2, Vo, 1a, 1q, R, AR, NR, NCRX, CPM, SR, SAR, Rx, W, AW, Wx, Wte, NW, SW, SAW

Фильтры

Гаусс, 2CR75, 2CRPC75, 2CRPC50, 2CR75, 2CR50

Отсечка шага

мм

1c

0,0025; 0,08; 0,25; 0,8; 2,5; 8; 25; 80

мкм

Is

0,25; 0,8; 2,5; 8; 25;80; 250; без отсечки

Размеры плиты, мм, не более

-длина;

-ширина

750

600

Габаритные размеры, мм, не более

-ширина,

-длина

-высота

800

620

1000

800

620 1200

Масса, кг, не более

240

250

Таблица 8 - Эксплуатационные характеристики приборов серии 178

Модификация

SJ-500

SV-2100

SV-3200

SV-3000CNC

Условия эксплуатации:

- температура окружающей среды, °С -относительная влажность воздуха (без конденсата), %

От +15 до +25 от 20 до 80

Диапазон температур при хранении, °C

от-10 до +50

Допустимая влажность воздуха при хранении (без конденсата), %

от 5 до 90

Параметры электрического питания:

от 100 до 240

от 100 до 120, от 200 до 240

-напряжение переменного тока, В

-частота переменного тока, Гц

50 - 60

Мощность, В\Л

75

140

500

Знак утверждения типа

наносится на Руководство по эксплуатации прибора типографским методом, на переднюю панель привода прибора методом наклейки.

Комплектность

Приборы для измерений параметров шероховатости поверхности Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178 поставляются в комплекте (табл.9):

Таблица 9 - Комплектация приборов серии 178

Модификация

SJ-500

SJ-500P

SV-2100

SV-2100M4P

SV-3200

SV-3000CNC

Привод

1 шт.

Датчик

1 шт.

Блок управления

1 шт.

-

1 шт.

-

-

-

Контроллер

-

1 шт.

-

1 шт.

Установочная мера шероховатости

1 шт.

Стойка

По заказу

1 шт.

Гранитная плита

По заказу

1 шт.

ПК

-

По заказу

-

По заказу

ПО Formtracepak

-

1 шт.

-

1 шт.

Предметный стол

По заказу

Руководство по эксплуатации

1 шт.

Методика поверки

МП 203-59-2019

Поверка

осуществляется по документу МП 203-59-2019 «Приборы для измерений параметров шероховатости поверхности Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 ноября 2019 г.

Основные средства поверки: Меры шероховатости 1-го разряда по Государственной поверочной схеме для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденной приказом Росстандарта 06 ноября 2019 г. №2657.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска клейма и/или голографической наклейки поверителя наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Государственная поверочная схема для средств измерений параметров шероховатости

Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Росстандарта 06 ноября 2019 г. №2657

Техническая документация фирмы Mitutoyo Corporation, Япония
