Мультиметры цифровые АКИП-2203, АКИП-2203/1
Номер в ГРСИ РФ: | 77699-20 |
---|---|
Категория: | Мультиметры |
Производитель / заявитель: | Фирма "Fuji Electric Co., Ltd.", Япония |
Мультиметры цифровые (далее по тексту - мультиметры) АКИП-2203, АКИП-2203/1 предназначены для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и температуры (при помощи термопар К-типа).
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 77699-20 |
Наименование | Мультиметры цифровые |
Модель | АКИП-2203, АКИП-2203/1 |
Страна-производитель | КИТАЙ |
Срок свидетельства (Или заводской номер) | 28.02.2025 |
Производитель / Заявитель
Фирма "Fujian Lilliput Optoelectronics Technology Co., Ltd.", Китай
КИТАЙ
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 9460 |
Найдено поверителей | 168 |
Успешных поверок (СИ пригодно) | 9404 (99%) |
Неуспешных поверок (СИ непригодно) | 56 (1%) |
Актуальность информации | 22.12.2024 |
Поверители
Скачать
77699-20: Описание типа СИ | Скачать | 102.7 КБ | |
77699-20: Методика поверки ПР-32-2019МП | Скачать | 5.6 MБ |
Описание типа
Назначение
Мультиметры цифровые (далее по тексту - мультиметры) АКИП-2203, АКИП-2203/1 предназначены для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и температуры (при помощи термопар К-типа).
Описание
Мультиметры представляют собой многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется поворотным переключателем.
Конструктивно мультиметры выполнены в виде портативных приборов с батарейным питанием.
Модификации мультиметров отличаются дополнительными техническими функциями.
На передней панели расположены: поворотный переключатель режимов измерения, группа функциональных кнопок, измерительные разъемы, жидкокристаллический дисплей.
На задней панели мультиметров расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Мультиметры имеют возможность автоматического выбора диапазона измерений, режим относительных измерений, удержания показаний. Мультиметры оснащены бесконтактным детектором опасного напряжения.
Общий вид мультиметров, место нанесения наклейки со знаком утверждения типа средства измерений представлены на рисунке 1. На мультиметры не предусмотрено нанесение пломб.

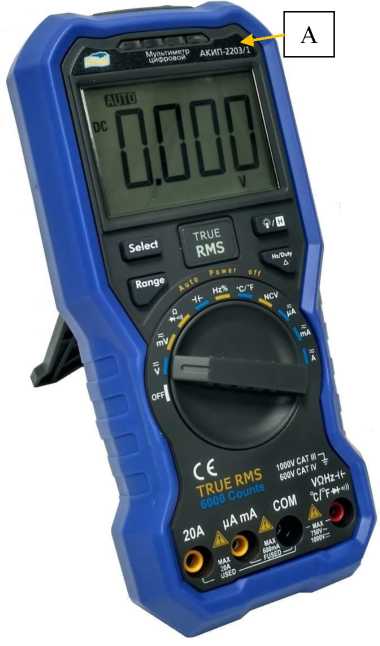

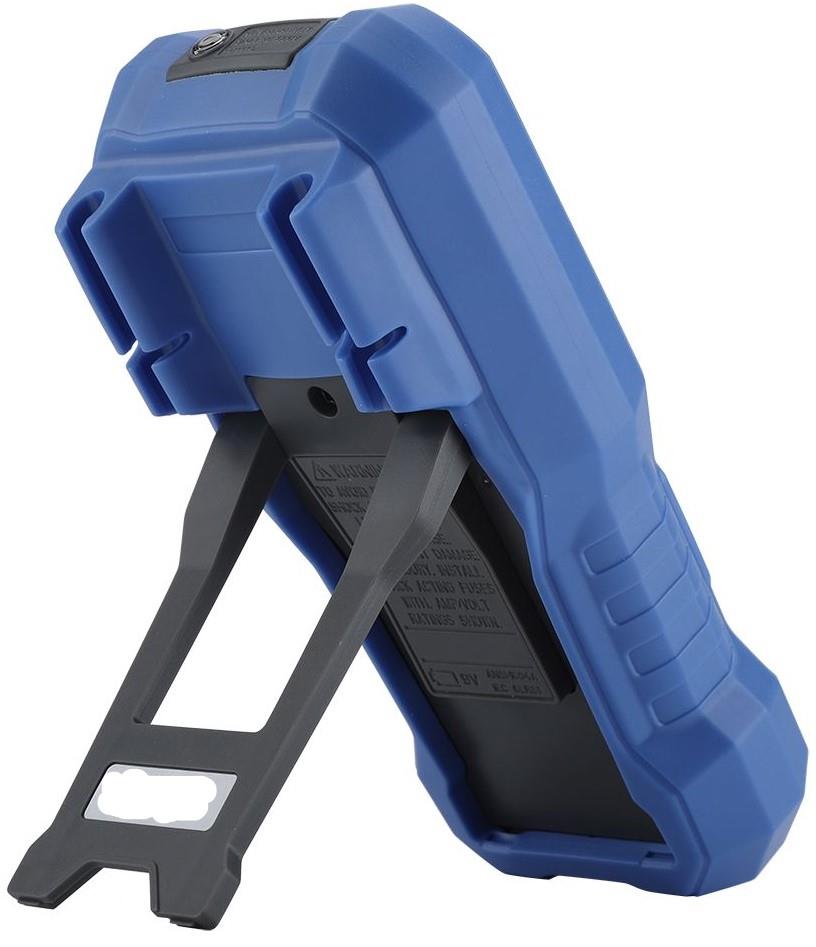

Рисунок 1 - Общий вид мультиметров и место нанесения наклейки со знаком утверждения типа (А)
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения постоянного тока
Верхний предел поддиапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В |
0,06 |
140—5 |
±(0,005Мзм|1)+2^) |
0,6 |
140—4 | |
6 |
0,001 | |
60 |
0,01 | |
600 |
0,1 | |
1000 |
1 |
±С0,008-ЦГИзм|+2-к) |
1) иизм — измеряемое значение напряжения постоянного тока, В |
Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока частотой от 40 Гц до 1 кГц
Верхний предел поддиапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности1), В |
0,6 |
1-10-4 |
±(0,008^изм2)+3^) |
6 |
0,001 | |
60 |
0,01 | |
600 |
0,1 | |
750 |
1 |
±(0,01-иИзм+3-к) |
1) Погрешность нормируется в диапазоне измерений от 5 до 100 % 2) иизм — измеряемое значение напряжения переменного тока, В |
Таблица 3 - Метрологические характеристики мультиметров в режиме измерений силы постоянного тока
Верхний предел поддиапазона измерений, А |
Значение единицы младшего разряда к, А |
Пределы допускаемой абсолютной погрешности, А |
6-10’4 |
1*10-7 |
±(0,008*|1изм|1)+2*к) |
0,006 |
140-6 | |
0,06 |
1-10’5 | |
0,6 |
140-4 | |
202) |
0,01 |
±(0,012-|Тизм|+3-к) |
1) 1изм — измеряемое значение силы постоянного тока, А 2) Погрешность нормируется до 10 А; измерения св. 10 А до 15 А проводить в течение не более 2 минут, перерыв между измерениями не менее 10 минут; измерения св. 15 А до 20 А проводить в течение не более 10 секунд, перерыв между измерениями не менее 15 минут |
Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы
переменного тока частотой от 40 Гц до 1 кГц______________________________________________
Верхний предел поддиапазона измерений, А |
Значение единицы младшего разряда к, А |
Пределы допускаемой абсолютной погрешности1), А |
640-4 |
1-10’7 |
±(0,01<!изм2)+3^к) |
0,006 |
140-6 | |
0,06 |
140-5 | |
0,6 |
140-4 | |
203) |
0,01 |
±(0,015<!изм+3^к) |
1) Погрешность нормируется в диапазоне измерений от 5 до 100 %, на пределе измерения 20 А погрешность нормируется до 10 А 2) 1изм — измеряемое значение силы переменного тока, А 3) Погрешность нормируется до 10 А; измерения св. 10 А до 15 А проводить в течение не более 2 минут, перерыв между измерениями не менее 10 минут; измерения св. 15 А до 20 А проводить в течение не более 10 секунд, перерыв между измерениями не менее 15 минут |
Таблица 5 - Метрологические характеристики мультиметров в режиме измерений сопротивления постоянному току
Верхний предел поддиапазона измерений, Ом |
Значение единицы младшего разряда к, Ом |
Пределы допускаемой абсолютной погрешности, Ом |
600 |
0,1 |
±(0,008-КЮм1)+2-к) |
6-103 |
1 | |
6-104 |
10 | |
6-105 |
100 | |
6406 |
1000 | |
6-107 |
1-104 |
±(0,02-Еизм+3-к) |
1) RU3M — измеряемое значение сопротивления, Ом |
Таблица 6 - Метрологические характеристики мультиметров в режиме измерений электрической ёмкости
Верхний предел поддиапазона измерений, мкФ |
Значение единицы младшего разряда к, мкФ |
Пределы допускаемой абсолютной погрешности1), мкФ |
0,06 |
1-10’5 |
±(0,03<изм2)+3^к) |
0,6 |
140’4 | |
6 |
0,001 | |
60 |
0,01 | |
600 |
0,1 |
±(0,03<изм+5^к) |
6000 |
1 | |
6-104 |
10 | |
1) Погрешность нормируется в диапазоне измерений от 5 до 100 %; время измерений на пределе 6404 мкФ не менее 30 с 2) Сизм — измеряемое значение электрической ёмкости, мкФ | ||
Таблица 7 - Метрологические характеристики мультиметров в |
режиме измерений частоты | |
Верхний предел поддиапазона измерений, Гц |
Значение единицы младшего разряда к, Гц |
Пределы допускаемой абсолютной погрешности1), Гц |
9,999 |
0,001 |
_ ±(0,008<Ризм2)+2^к) |
99,99 |
0,01 | |
999,9 |
0,1 | |
9,999-103 |
1 | |
99,99-103 |
10 | |
999,9-103 |
100 | |
9,999-106 |
1000 |
1) Погрешность нормируется для сигнала синусоидальной и прямоугольной формы в диапазоне частот от 1 Гц до 5 МГц; уровень сигнала не менее 2 В (размах).
2) FU3M — измеряемое значение частоты, Гц
Таблица 8 - Метрологические характеристики мультиметров в режиме измерений температуры с помощью термопар
Диапазон измерений, °С |
Значение единицы младшего разряда к, °С |
Пределы допускаемой абсолютной погрешности1), °С |
от -50 до +400 |
1 |
±(0,025Чизм2)+3^к) |
1) Не включает в себя погрешность термопары 2) tmM — измеряемое значение температуры, °С |
Таблица 9 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более (длинахширинахвысота) |
196х89х56 |
Масса, г, не более |
320 |
Элементы питания |
9 В |
Условия эксплуатации: - температура окружающего воздуха 1), °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от 0 до +40 80 от 84,0 до 106,7 |
1) Метрологические характеристики нормируются при температуре от +18 до +28 °С |
Знак утверждения типа
наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 10 - Комплектность мультиметров
Наименование |
Обозначение |
Количество, шт. |
Мультиметр |
1 | |
Элемент питания 9 В |
1 | |
Измерительный провод |
2 | |
Термопара К-типа |
1 | |
Руководство по эксплуатации |
1 | |
Методика поверки |
ПР-32-2019МП |
1 |
Поверка
осуществляется по документу ПР-32-2019МП «Мультиметры цифровые АКИП-2203, АКИП-2203/1. Методика поверки», утвержденному АО «ПриСТ» 29 ноября 2019 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 5522A (регистрационный номер в Федеральном информационном фонде (регистрационный №) 70345-18);
- генератор произвольной формы АКИП-3402 (регистрационный № 40102-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091
Государственная поверочная схема для средств измерений электрического сопротивления, утвержденная Приказом Росстандарта 15.02.2016 г. № 146
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот 1-10-1 до 2409 Гц, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29.05.2018 г. № 1053
Государственная поверочная схема для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот 140-1 - 1406 Гц, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 14.05.2015 г. № 575
ГОСТ 8.371-80. ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
Техническая документация изготовителя
