Комплексы программно-технические ПТК КМ-Дельта
| Номер в ГРСИ РФ: | 77721-20 |
|---|---|
| Производитель / заявитель: | ОАО "Авангард", г.С.-Петербург |
Комплексы программно-технические ПТК КМ-Дельта (далее - ПТК КМ-Дельта) предназначены для измерений деформации шпилек (линейного перемещения торцов шпилек) крепления крышек турбин и выработки сигналов об опасной и аварийной деформации шпилек.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77721-20 |
| Действует | по 03.03.2025 |
| Наименование | Комплексы программно-технические |
| Модель | ПТК КМ-Дельта |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9471a330-1543-ff57-f0dd-1c6e2ba08a92 |
Производитель / Заявитель
Открытое акционерное общество «Авангард» (ОАО «Авангард»), г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 24 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
77721-20: Описание типа
2024-77721-20.pdf
|
Скачать | 692.8 КБ | |
|
77721-20: Методика поверки
2024-mp77721-20.pdf
|
Скачать | 4.1 MБ |
Описание типа
Назначение
Комплексы программно-технические ПТК КМ-Дельта (далее - ПТК КМ-Дельта) предназначены для измерений деформации шпилек (линейного перемещения торцов шпилек) крепления крышек турбин и выработки сигналов об опасной и аварийной деформации шпилек.
Описание
Принцип действия ПТК КМ-Дельта основан на измерении линейных перемещений торцов шпилек, вызванных деформациями, относительно калибровочных стержней, установленных внутри шпилек, при помощи абсолютных преобразователей линейных перемещений ЛИР-ДА13А-10-15-05^8485^Ти-0,5-5-1,5-0 (далее - ПЛП).
ПТК КМ-Дельта представляет собой интеллектуальную многоканальную измерительную систему.
Конструктивно ПТК КМ-Дельта состоит из шкафа пультового ПИЖМ.468212.032 (далее - ШП) и восьми независимых модулей контроля линейных перемещений ПИЖМ.401264.024 (далее - МКЛП или датчик).
В ШП размещены следующие основные устройства:
- панель оператора, на которой отображаются номера МКЛП и абсолютные значения перемещений, в числовом и графическом виде, световая индикация режимов «Нормальная работа» в виде зеленого квадрата, «Предупреждение» в виде мигающего желтого треугольника, «Авария» в виде мигающего красного шестиугольника, а также маркеры «Предупреждение» и «Авария», располагаемые над каждым столбцом диаграммы; данные, отображаемые на панели оператора, не относятся к измерительной информации;
- блок управления ПИЖМ.468222.004 (далее - БУ) - предназначен для опроса восьми МКЛП, обработки полученной от МКЛП цифровой информации, передачи результатов измерений на панель оператора, расположенную на двери ШП, а также на персональный компьютер (или сервер) по интерфейсу Ethernet. На блоке управления расположена кнопка сброса маркеров сигнализации «Предупреждение» и «Авария», отображаемых на панели оператора.
На нижней панели ШП расположены кабельные вводы, через которые в шкаф заводятся кабели от восьми МКЛП, кабели подачи питающего напряжения 220 В постоянного тока и 220 В переменного тока частотой 50 Гц, кабель сигнализации и кабель интерфейса Ethernet.
Каждый МКЛП имеет в своем составе ПЛП, шток которого поджимается к калибровочному стержню, основание которого жестко связано с нижним торцом шпильки.
МКЛП соединяются с ШП кабелями, имеющими по три витых пары с волновым сопротивлением 120 Ом. Заделка кабелей выполняется в герметичных распаячных коробках ПИЖМ.301112.110 (далее - КР).
ПТК КМ-Дельта подключается к системе автоматизированного управления гидроагрегатом. Значения релейных выходов измеряемых величин (пороговые значения сигнализации или уставки) задаются в измеряемом диапазоне при монтаже КМ-Дельта на объекте по требованию Заказчика.
Обработка информации с МКЛП происходит при помощи БУ, расположенного в ШП.
Передача информации от МКЛП ведется при помощи интерфейса RS-485 с использованием протокола Modbus RTU.
Информация от МКЛП в ШП преобразуется в значения перемещения штока ПЛП, а затем передается по интерфейсу Ethernet и отображается на панели оператора ШП, установленной в его двери.
Общий вид ПТК КМ-Дельта приведен на рисунке 1, на котором представлены шкаф пультовой (вид спереди), восемь распаячных коробок и восемь модулей контроля линейных перемещений.
Внешний вид МКЛП, БУ и ШП с указанием мест пломбировки и нанесения заводских номеров приведен на рисунках 2 - 6.
Защита ПТК КМ-Дельта от несанкционированного доступа обеспечивается:
- пломбировкой разъемных частей корпуса МКЛП пломбировочной проволокой и свинцовой пломбой (рисунок 2);
- пломбировкой пломбировочным скотчем болтов крепления БУ к монтажной панели ШП, пломбированием крышки корпуса БУ к его основанию (рисунок 4).
Заводской номер МКЛП и дата изготовления МКЛП нанесены методом лазерного гравирования на одной из граней боковой поверхности МКЛП (рисунок 3). Формат даты изготовления «xx xx», где первая группа символов соответствует последним двум цифрам года изготовления, вторая группа - месяцу изготовления.
Заводской номер БУ и дата изготовления БУ нанесены методом металлографики на шильде, расположенном на боковой стороне основания корпуса БУ (рисунок 5). Формат даты изготовления «xxxx», где первые две цифры соответствуют последним двум цифрам года изготовления, третья и четвертая - месяцу изготовления.
Заводской номер ШП и дата изготовления ШП нанесены методом металлографики на шильде, расположенном на боковой поверхности ШП (рисунок 6). Здесь же расположен шильд с заводским номером и датой изготовления комплекса ПТК КМ-Дельта. Формат даты изготовления ШП и комплекса такой же, как у БУ.
Нанесение знака поверки на средство измерений не предусмотрено.

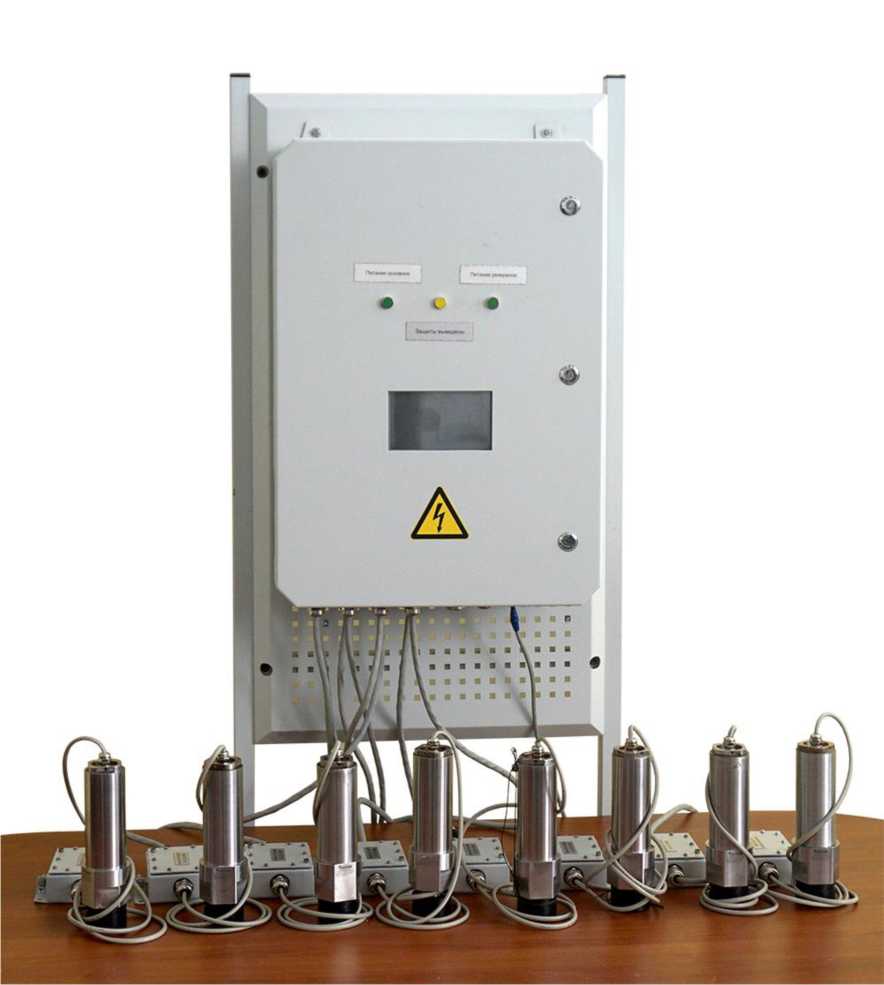

Рисунок 1 - Общий вид ПТК КМ-Дельта
Место пломбировки

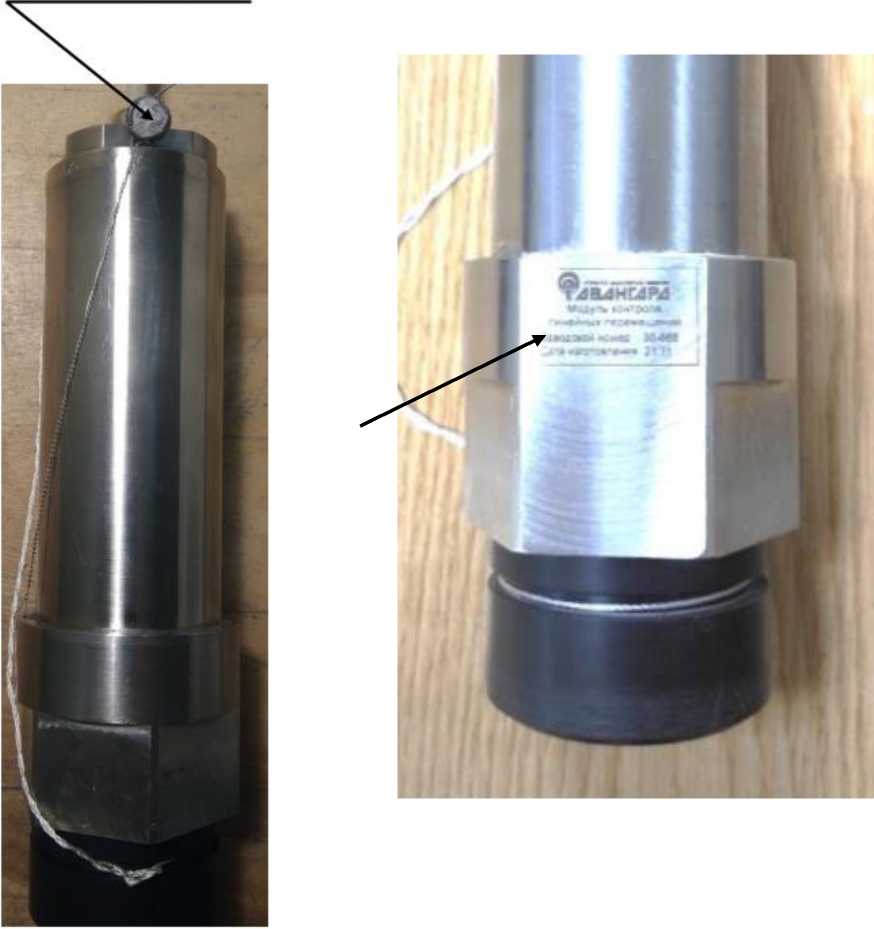

Рисунок 2 - Пломбировка МКЛП Рисунок 3 - Место нанесения заводского номера МКЛП

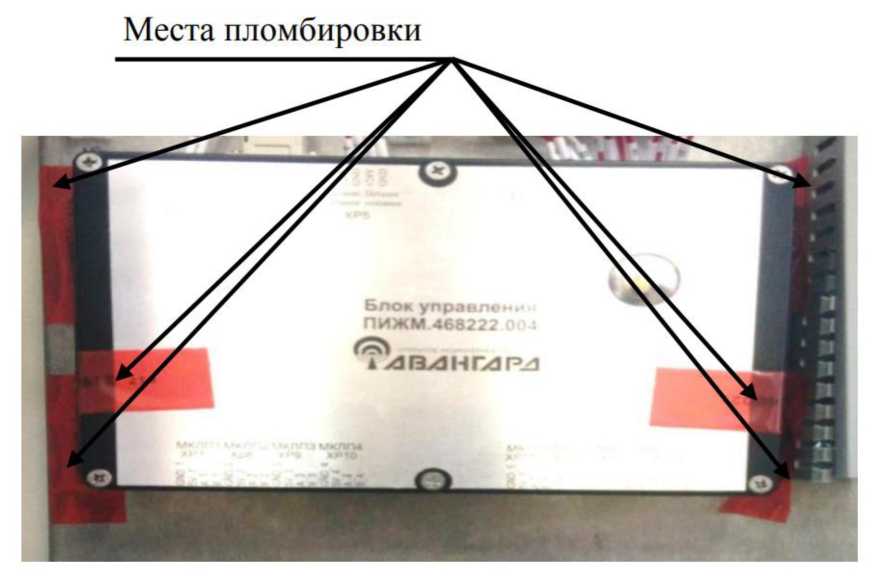

Рисунок 4 - Пломбировка БУ (вид сверху)

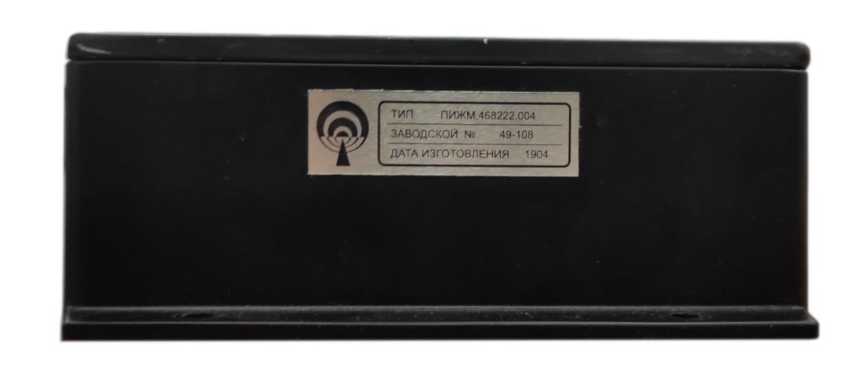

Рисунок 5 - Место нанесения заводского номера БУ (вид сбоку)

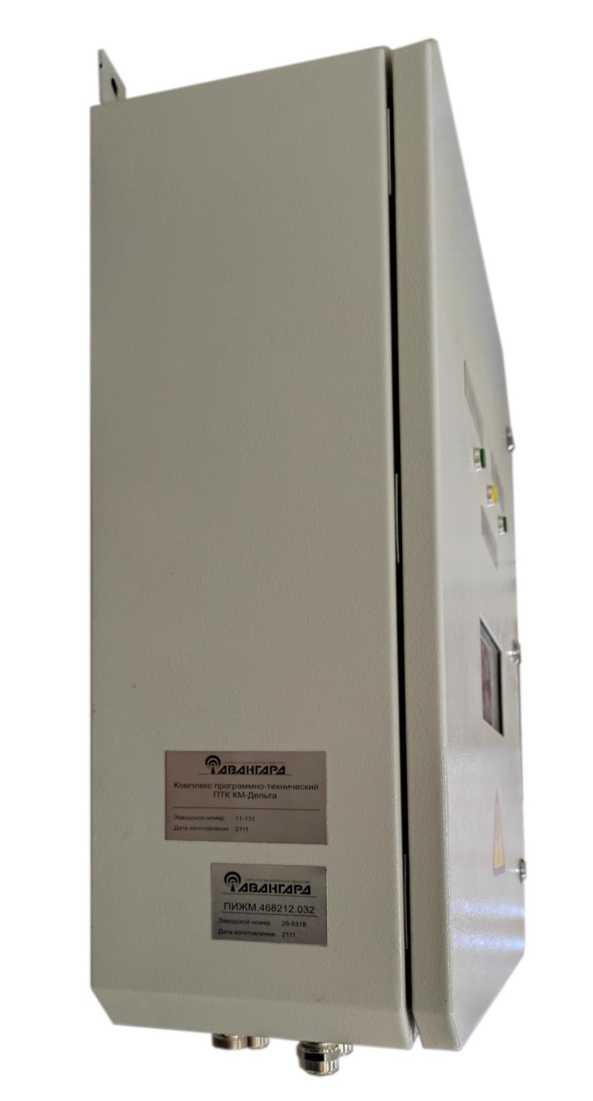

Рисунок 6 - Места нанесения заводского номера ШП (ПИЖМ.468212.032) и заводского номера комплекса ПТК КМ-Дельта (вид сбоку)
Программное обеспечение
В ПТК КМ-Дельта используется встроенное программное обеспечение (ПО), которое жестко привязано к электрической схеме.
ПО предназначено для управления электронными модулями и устройствами, входящими в состав ШП, обеспечения информационного обмена между этими модулями и устройствами, а также взаимодействия с аппаратурой автоматизированных систем управления по интерфейсу Ethernet. ПО обеспечивает получение информации о положении штоков восьми МКЛП с отображением полученной информации на панели оператора, ее передачу потребителю по интерфейсу Ethernet, сравнение полученных значений с порогами «Авария» и «Предупреждение» и подачи управляющего сигнала.
В ПО применен метод метрологического самоконтроля в соответствии с ГОСТ Р 8.734-2011.
Встроенное ПО в части метрологического самоконтроля обеспечивает в автоматическом режиме:
- мониторинг работы МКЛП с регистрацией отказов по каждому датчику в энергонезависимую память (регистратор данных);
- ежедневную калибровку МКЛП с записью результатов в регистраторе данных.
Накопленные данные метрологического самоконтроля хранятся в регистраторе данных в течение межповерочного интервала.
Данные метрологического самоконтроля передаются в систему верхнего уровня (систему автоматизированного управления гидроагрегатом) по запросу.
Влияние встроенного ПО учтено при нормировании метрологических характеристик ПТК КМ-Дельта.
Уровень защиты программного обеспечения «средний» в соответствии с рекомендацией Р 50.2.077-2014 «Государственная система обеспечения единства измерений. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Идентификационные данные метрологически значимой части ПО приведены в таблицах 1 - 3.
Таблица 1- ПО модуля контроля линейных перемещений (ПО МКЛП)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО МКЛП |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
- |
|
Наименование изделия |
Модуль контроля линейных перемещений |
|
Товарный знак предприятия-изготовителя |
ШЕаЛ* ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО |
Таблица 2 - ПО блока управления (ПО БУ)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПИЖМ.468361.037Д42 |
|
Номер версии (идентификационный номер) ПО |
19 |
|
Цифровой идентификатор ПО |
04E792143ED9E3638BEFFFBFCD14919F |
|
Алгоритм расчёта контрольной суммы |
MD5 |
|
Наименование файла |
Delta_STM8_2.hex |
|
Контрольная сумма модуля метрологического самоконтроля, рассчитанная совместно с модулем счетчика по алгоритму CRC32 |
cbb8b57c |
Таблица 3 - Программное обеспечение ПТК КМ-Дельта (ПО ПТК)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
460.ПИЖМ.00254-01 |
|
Номер версии (идентификационный номер) ПО |
1.0.1.0 |
|
Цифровой идентификатор ПО |
9C15055F6F969F35352663A9D447AD66 |
|
Алгоритм расчёта контрольных сумм |
MD5 |
|
Наименование файла |
КМ_Дельта_М.ехе |
Технические характеристики
Таблица 4 - Метрологические характеристики ПТК КМ-Дельта
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
8 |
|
Диапазон измерений перемещения МКЛП при монтаже (ДПМ), мкм |
от 5100 до 8300 |
|
Пределы допускаемой основной абсолютной погрешности измерений перемещения, мкм |
±10 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающего воздуха в диапазоне рабочих температур, мкм |
±9 |
|
Диапазон измерений перемещения МКЛП, обусловленного деформацией шпилек при эксплуатации (ДИЭ), мкм* |
от 250 до 760 |
|
Цена единицы наименьшего разряда кода, мкм |
0,5 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от +18 до +22 от 45 до 80 от 84,0 до 106,7 |
|
* После монтажа значение перемещения МКЛП условно устанавливают равным 490 мкм | |
Таблица 5 - Основные технические характеристики ПТК КМ-Дельта
|
Наименование характеристики |
Значение |
|
Диапазон перемещения МКЛП относительно калибровочного стержня в каждом измерительном канале, мкм |
от 0 до 10000 |
|
Цена деления шкалы панели оператора, мкм |
1 |
|
Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
220±20 50 220±20 |
|
Потребляемая мощность, В^А, не более |
60 |
|
Габаритные размеры, длина^ширина^высота, мм, не более: - ШП - МКЛП - КР - БУ |
780x520x235 245x68x64 185x140x51 255х148х57 |
|
Масса, кг, не более: - ШП - МКЛП - КР - БУ |
51,0 2,5 1,1 2,2 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С: для МКЛП для ШП и БУ - относительная влажность воздуха, % для МКЛП при температуре 30 °С, для ШП и БУ при температуре 25 °С - атмосферное давление, кПа |
от +5 до +35 от +1 до +35 до 95 до 80 от 84,0 до 106,7 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
10 80000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и формуляра типографским способом.
Комплектность
Таблица 6 - Комплектность ПТК КМ-Дельта
|
Наименование |
Обозначение |
Количество, шт. |
Примечание |
|
Модуль контроля линейных перемещений |
ПИЖМ.401264.024 |
8 | |
|
Коробка распаячная |
ПИЖМ.301112.110 |
8 | |
|
Шкаф пультовой |
ПИЖМ.468212.032 |
1 | |
|
Стержень монтажный |
ПИЖМ.715213.061 |
1 | |
|
Программное обеспечение ПТК КМ-Дельта |
460.ПИЖМ.00254-01 |
1 |
На трех компактдисках |
|
ПО панели оператора шкафа пультового |
ПИЖМ.468212.032Д42 |
1 | |
|
ПО блока управления |
ПИЖМ.468361.037Д42 |
1 | |
|
Комплект монтажных частей |
ПИЖМ.463931.023 |
1 |
Согласно ПИЖМ.463931.023 |
|
Упаковка |
ПИЖМ.442632.056 |
1 | |
|
Комплект эксплуатационных документов |
Согласно ПИЖМ.421447.001ВЭ |
1 | |
|
Ведомость эксплуатационных документов |
ПИЖМ.421447.001ВЭ |
1 | |
|
Комплект ЗИП |
ПИЖМ.305658.001 |
1 | |
|
Методика поверки |
- |
1 |
Сведения о методах измерений
приведены в руководстве по эксплуатации ПИЖМ.421447.001РЭ «Комплекс программно
технический ПТК КМ-Дельта», раздел 2 «Использование по назначению».
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ПИЖМ.421447.001ТУ «Комплекс программно-технический ПТК КМ-Дельта.
Технические условия».
