Система измерений количества и показателей качества нефти № 1514
| Номер в ГРСИ РФ: | 77732-20 |
|---|---|
| Производитель / заявитель: | ПАО "Газпром автоматизация", г.Москва |
Система измерений количества и показателей качества нефти № 1514 (далее - СИКН) предназначена для измерений массы нефти прямым методом динамических измерений и показателей качества нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 77732-20 | ||||||
| Наименование | Система измерений количества и показателей качества нефти № 1514 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 65d7d8bd-f070-d331-e0a0-9055f381f085 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ПАО "Газпром автоматизация", г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 13 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
77732-20: Описание типа
2024-77732-20.pdf
|
Скачать | 346.6 КБ | |
|
77732-20: Методика поверки
2024-mp77732-20.pdf
|
Скачать | 698 КБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 1514 (далее - СИКН) предназначена для измерений массы нефти прямым методом динамических измерений и показателей качества нефти.
Описание
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти с помощью счетчиков-расходомеров массовых. Выходные электрические сигналы преобразователей счетчиков-расходомеров массовых, температуры, давления, плотности, вязкости, объемной доли воды в нефти поступают на соответствующие входы измерительного контроллера, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами ее компонентов.
СИКН состоит из:
- блока фильтров;
- блока измерительных линий;
- блока измерений показателей качества нефти;
- блока рабочего эталона расхода;
- системы сбора, обработки информации и управления;
- системы дренажа.
В состав СИКН входят средства измерений, приведенные в таблице 1.
Таблица 1 - Средства измерений
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые «ЭМИС-МАСС 260» |
42953-15 |
|
Счетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260» |
77657-20 |
|
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
|
Преобразователи измерительные Rosemount 3144Р |
56381-14 |
Продолжение таблицы 1
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи температуры программируемые ТСПУ 031 |
46611-16 |
|
Датчики давления Метран-150 |
32854-13 |
|
Преобразователи плотности и расхода CDM |
63515-16 |
|
Влагомеры поточные ВСН-АТ |
62863-15 |
|
Влагомеры нефти поточные УДВН-2п |
77816-20 |
|
Преобразователи плотности и вязкости FVM |
62129-15 |
|
Расходомер-счетчик ультразвуковой OPTISONIC 3400 |
57762-14 |
|
Контроллеры измерительные FloBoss S600+ (далее - ИК) |
64224-16 |
|
Преобразователи измерительные серии K |
65857-16 |
|
Преобразователи измерительные частоты с гальванической развязкой (барьеры искрозащиты) серии K |
22148-08 |
|
Установка трубопоршневая двунаправленная ТПУ СГА |
75554-19 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих основных функций:
- автоматические измерения массы брутто нефти прямым методом динамических измерений за установленные интервалы времени в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;
- автоматизированные вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и хлористых солей в аккредитованной испытательной химико-аналитической лаборатории или массовой доли воды, вычисленной по результатам измерений объемной доли воды поточным влагомером;
- автоматические измерения плотности нефти;
- автоматические измерения вязкости нефти;
- автоматические измерения объемной доли воды в нефти;
- измерения давления и температуры нефти автоматические и с помощью показывающих средств измерений давления и температуры нефти соответственно;
- поверка и контроль метрологических характеристик (КМХ) счетчиков-расходомеров массовых с применением поверочной установки;
- КМХ рабочих счетчиков-расходомеров массовых с применением контрольнорезервного счетчика-расходомера массового, применяемого в качестве контрольного;
- автоматический и ручной отбор проб нефти согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Метод отбора проб»;
- автоматический контроль технологических параметров нефти в СИКН, их индикацию и сигнализацию нарушений установленных границ;
- регистрацию и хранение результатов измерений, формирование отчетов, актов приема-сдачи, паспортов качества, графических трендов, протоколов событий, журналов регистрации показаний средств измерений СИКН, протоколов КМХ средств измерений, входящих в СИКН;
- защиту информации от несанкционированного доступа программными средствами.

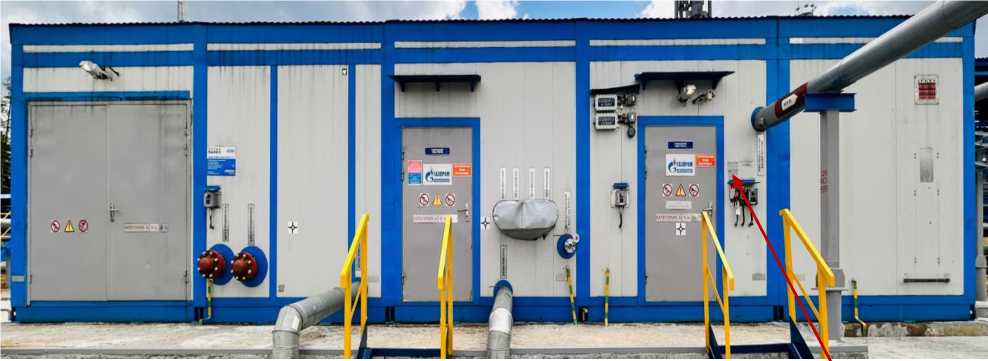

О бщий вид СИКН приведен на рисунке 1.
Заводской номер СИКН нанесен на маркировочную табличку, закрепленную на блок-здании СИКН, методом металлографики согласно рисунку 1.
Нанесение знака поверки на СИКН и пломбирование СИКН не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид СИКН с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН реализовано в ИК и компьютерах автоматизированных рабочих мест (АРМ) оператора. Идентификационные данные ПО ИК и АРМ оператора приведены в таблице 2.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Метрологические характеристики СИКН нормированы с учетом влияния ПО.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||||
|
ИК |
АРМ оператора | ||||
|
Идентификационное наименование ПО |
LinuxBinary.app |
Модуль поверки по МИ 31512008 |
Модуль КМХ по ТПУ |
Модуль КМХ по контрольному МПР |
Модуль Акта приема сдачи нефти |
|
Номер версии (идентификационный номер) ПО |
06.25 |
1.0.0.036 |
1.0.0.036 |
1.0.0.036 |
1.0.0.036 |
|
Цифровой идентификатор ПО |
988cf890988 |
9a7c5d41bb4 |
cc93cba0fd2 |
405551e0010 | |
|
1990 |
e6885929e63 |
8309a72017f |
9a0b3f630aa |
3a11940d309 | |
|
2cd0789f32 |
b55a79cf63 |
048a6c29cc |
e2b066a506 | ||
Технические характеристики
Метрологические и основные технические характеристики СИКН приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода нефти*, т/ч |
от 41,5 до 450 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий, шт. |
4 (3 рабочие, 1 контрольно-резервная) |
|
Избыточное давление, МПа, не более: - рабочее - минимально допустимое - максимально допустимое |
от 0,6 до 4,5 0,5 6,3 |
|
Режим работы СИКН |
непрерывный |
|
Суммарные потери давления в СИКН при максимальном расходе и максимальной вязкости, МПа, не более: - в рабочем режиме - в режиме поверки и КМХ |
0,265 0,451 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380±38, трехфазное; 220±22, однофазное 50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -61 до +37 |
|
Средний срок службы, лет, не менее |
30 |
|
Параметры измеряемой среды | |
|
Измеряемая среда |
нефть по ГОСТ Р 51858 «Нефть. Общие технические условия» |
|
Температура, °С |
от +5 до +35 |
|
Плотность, кг/м3: - при температуре 20 °С - при минимальной температуре |
от 650 до 895 от 664 до 906 |
|
Вязкость кинематическая при температуре 20 °С, мм2/с (сСт), не более |
70 |
|
Давление насыщенных паров, кПа (мм рт. ст.), не более |
66,7 (500) |
|
Массовая доля воды, %, не более |
0,5 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
100 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Массовая доля механических примесей, %, не более |
0,05 |
|
Массовая доля серы, %, не более |
1,80 |
|
Массовая доля парафина, %, не более |
6,0 |
|
Массовая доля сероводорода, млн-1 (ppm), не более |
20 |
|
Массовая доля метил- и этилмеркаптанов в сумме, млн-1 (ppm), не более |
40 |
|
Массовая доля органических хлоридов во фракции, выкипающей до температуры 204 °С, млн-1 (ppm), не более |
6,0 |
|
Содержание свободного газа |
не допускается |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность
Комплектность средства измерений приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти № 1514, заводской № 8.99.39.190-001-00159093-1768СИКН |
- |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 1514 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2023.46521).
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
