Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SE
| Номер в ГРСИ РФ: | 77752-20 |
|---|---|
| Производитель / заявитель: | ООО "НПО "Спектрон", г.С.-Петербург |
Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SE (далее - анализаторы) предназначены для измерений массовой доли серы в нефти и нефтепродуктах, таких как дизельное топливо, бензин, керосин, смазочные масла, мазут, гидравлические масла, реактивное топливо и любые дистиллятные нефтепродукты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77752-20 |
| Наименование | Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные |
| Модель | СПЕКТРОСКАН SE |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 03.03.2025 |
Производитель / Заявитель
ООО "НПО "Спектрон", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 460 |
| Найдено поверителей | 31 |
| Успешных поверок (СИ пригодно) | 460 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 28.04.2024 |
Поверители
Скачать
| 77752-20: Описание типа СИ | Скачать | 115.5 КБ | |
| 77752-20: Методика поверки МП 93-251-2019 | Скачать | 3.4 MБ |
Описание типа
Назначение
Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SE (далее - анализаторы) предназначены для измерений массовой доли серы в нефти и нефтепродуктах, таких как дизельное топливо, бензин, керосин, смазочные масла, мазут, гидравлические масла, реактивное топливо и любые дистиллятные нефтепродукты.
Описание
Принцип действия анализаторов - метод энергодисперсионной рентгенофлуоресцентной спектрометрии, основанный на выделении из спектра флуоресцентного излучения исследуемого образца характеристической линии серы, регистрации интенсивности этой линии и пересчёта интенсивности в массовую долю серы в исследуемом образце, на основании предварительно установленных калибровочных зависимостей.
Флуоресцентное излучение исследуемого образца возбуждается излучением рентгеновской трубки с энергией выше 2,5 кэВ и регистрируется детектором, позволяющим отделить Ka - излучение серы от другого рентгеновского излучения. Электронное оборудование осуществляет подсчет интенсивности рентгеновского излучения и пересчет интенсивности флуоресцентного излучения в массовую долю серы.
Измерение массовой доли серы включает последовательную подачу в анализатор двух образцов пробы нефти или нефтепродукта. На экране анализатора отображаются показания: разность между результатами единичных определений и среднее арифметическое двух результатов единичных определений массовой доли серы в пробе (результат измерения). Эти же показания автоматически выводятся на печать на встроенный принтер.
Анализаторы выпускаются в трех модификациях: СПЕКТРОСКАН SE SL, СПЕКТРОСКАН SE SUL-01, СПЕКТРОСКАН SE SUL-02, отличающихся типом детектора и метрологическими характеристиками.
Анализаторы являются настольными приборами, для управления и обработки информации используется встроенный компьютер. Программное обеспечение анализаторов предназначено для управления их работой и процессом измерений. Анализаторы имеют возможность подключения к персональному компьютеру.
Анализаторы могут эксплуатироваться как в стационарных условиях, так и в составе передвижных лабораторий. При эксплуатации в передвижной лаборатории анализаторы перевозятся в транспортной таре, выполнение измерений проводится во время стоянки передвижной лаборатории.

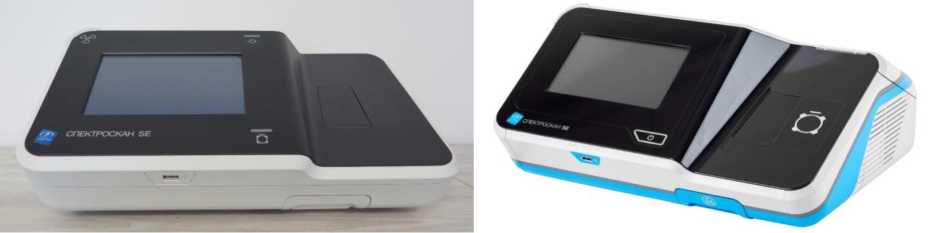

Общий вид анализаторов серы в нефти и нефтепродуктах рентгенофлуоресцентных энергодисперсионных СПЕКТРОСКАН SE приведен на рисунке 1.
Рисунок 1 - Общий вид анализатора
Пломбирование анализаторов не предусмотрено.
Программное обеспечение
Анализаторы оснащаются ПО «Спектр-Квант», которое состоит из двух модулей: «Количественный анализ» и «Проверка спектрометра». ПО может использоваться как встроенное и как автономное, при установке на отдельный персональный компьютер.
Автономное ПО, на электронном носителе, поставляется по заказу.
Встроенное и автономное ПО является полностью метрологически значимым, выполняет следующие функции:
- управление анализатором;
- настройка режимов работы анализатора;
- построение калибровочных зависимостей и графиков;
- получение, обработка и хранение результатов измерений.
Уровень защиты встроенного и автономного ПО анализаторов «средний», согласно Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Модуль: «Количеств енный анализ» |
Модуль: «Проверка спектрометра» |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.0.0.0 | |
|
Цифровой идентификатор ПО |
- | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли серы, %1) СПЕКТРОСКАН SE SL СПЕКТРОСКАН SE SUL-01 |
от 0,0010 до 5,00 от 0,00030 до 5,00 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
СПЕКТРОСКАН SE SUL-02 |
от 0,00030 до 5,00 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли серы2), % СПЕКТРОСКАН SE SL СПЕКТРОСКАН SE SUL-01 СПЕКТРОСКАН SE SUL-02 |
±(0,04^Х+0,00026) ±(0,04^Х+0,00017) ±(0,04^Х+0,00017) |
|
Предел повторяемости3) результатов единичных определений (Р=0,95), %, в поддиапазонах измерений: СПЕКТРОСКАН SE SL - от 0,0010 до 0,100 % включ. - св. 0,100 до 1,00 % включ. - св. 1,00 до 5,00 % |
0,0263^Х+0,00022 0,0146^Х+0,0014 0,0075^Х+0,0085 |
|
СПЕКТРОСКАН SE SUL-01 - от 0,00030 до 0,100 % включ. - св. 0,100 до 1,00 % включ. - св. 1,00 до 5,00 % |
0,0272^Х+0,00014 0,0146^Х+0,0014 0,0075^Х+0,0085 |
|
СПЕКТРОСКАН SE SUL-02 - от 0,00030 до 0,0100 % включ. - св. 0,0100 до 0,100 % включ. - св. 0,100 до 1,00 % включ. - св. 1,00 до 5,00 % |
0,006^Х+0,00010 0,03^Х-0,00014 0,0146^Х+0,0014 0,0075^Х+0,0085 |
|
Предел допускаемого относительного СКО случайной составляющей погрешности (для массовой доли серы 0,05 %), % |
0,5 |
|
1) Содержание серы может быть представлено в единицах массовой доли, выраженной в млн-1 (мг/кг, ppm), путем пересчета 1 % = 10000 млн-1 при этом аддитивная часть пределов допускаемой абсолютной погрешности и предела повторяемости измерений должна быть пересчитана таким же образом. 2) Х - среднее арифметическое результатов двух параллельных определений массовой доли серы, %, если модуль их разности не превышает предела повторяемости. 3) Модуль разности результатов двух параллельных определений массовой доли серы в двух образцах одной пробы. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 195 до 253 50±1 |
|
Потребляемая мощность, В^А, не более |
100 |
|
Габаритные размеры, мм, не более - высота - ширина - длина |
185 320 400 |
|
Масса, кг, не более |
8,5 |
|
Средний срок службы, лет |
10 |
|
Наработка на отказ, ч, не менее |
15000 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более |
от +10 до +35 80 |
Знак утверждения типа

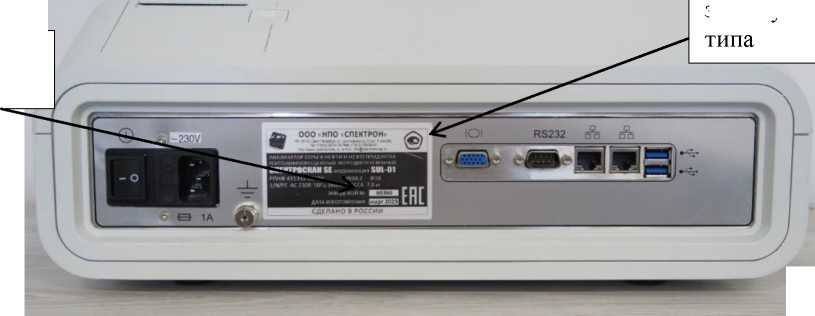

наносится на титульном листе паспорта методом компьютерной печати и на заднюю панель анализатора в виде наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Анализатор |
РПНФ.415312.001 |
1 шт. |
|
Комплект ЗИП |
РПНФ.415312.001 ЗИ |
1 шт. |
|
Методика поверки |
МП 93-251-2019 |
1 экз. |
|
Паспорт |
РПНФ.415312.001ПС |
1 экз. |
|
Руководство по эксплуатации |
РПНФ.415312.001РЭ |
1 экз. |
|
Автономное ПО на электронном носителе |
«Спектр-Квант» |
по заказу |
Поверка
осуществляется по документу МП 93-251-2019 «ГСИ. Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SE. Методика поверки», утвержденному ФГУП «УНИИМ» 17 октября 2019 г.
Основные средства поверки:
- стандартный образец массовой доли серы в минеральном масле ГСО 9513-2010 (СН-0,0003-НС) с аттестованным значением массовой доли серы порядка 0,0003 % и границами допускаемых значений относительной погрешности при Р=0,95 ±20 %;
- стандартный образец массовой доли серы в минеральном масле ГСО 9515-2010 (СН-0,0010-НС) с аттестованным значением массовой доли серы порядка 0,0010 % и границами допускаемых значений относительной погрешности при Р=0,95 ±5 %;
- стандартный образец массовой доли серы в минеральном масле ГСО 9404-2009 (СН-0,010-НС) с аттестованным значением массовой доли серы порядка 0,010 % и границами допускаемых значений относительной погрешности при Р=0,95 ±4 %;
- стандартный образец массовой доли серы в минеральном масле ГСО 9407-2009 (СН-0,100-НС) с аттестованным значением массовой доли серы порядка 0,1 % и границами допускаемых значений относительной погрешности при Р=0,95 ±2 %;
- стандартный образец массовой доли серы в минеральном масле ГСО 11031-2018 (СНН02-500-ЭК) с аттестованным значением массовой доли серы порядка 0,050 % и границами допускаемых значений относительной погрешности при Р=0,95 ±2,5 %;
- стандартный образец массовой доли серы в минеральном масле ГСО 9410-2009 (СН-1,00-НС) с аттестованным значением массовой доли серы порядка 1,0 % и границами допускаемых значений относительной погрешности при Р=0,95 ±2 %;
- стандартный образец массовой доли серы в минеральном масле ГСО 9416-2009 (СН-5,00-НС) с аттестованным значением массовой доли серы порядка 5,0 % и границами допускаемых значений относительной погрешности при Р=0,95 ±2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения
РПНФ.415312ТУ Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SE. Технические условия
