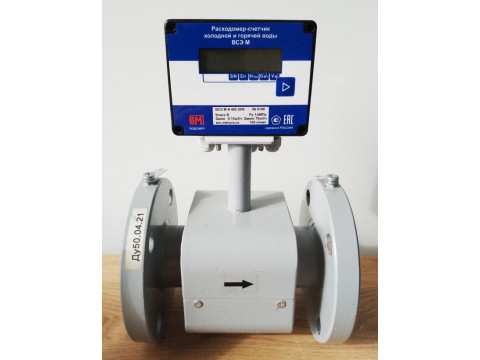

Расходомеры-счетчики холодной и горячей воды ВСЭ М
| Номер в ГРСИ РФ: | 77753-20 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "Водомер", г. Мытищи, Московская обл. |
Расходомеры-счетчики холодной и горячей воды ВСЭ М (далее - расходомеры-счетчики) предназначены для измерения объема и передачи результатов измерений на вычислитель теплосчетчика для измерения тепловой энергии, системы дистанционного сбора и обработки информации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77753-20 |
| Наименование | Расходомеры-счетчики холодной и горячей воды |
| Модель | ВСЭ М |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 03.03.2025 |
Производитель / Заявитель
ООО "Водомер", г.Мытищи
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 2750 |
| Найдено поверителей | 12 |
| Успешных поверок (СИ пригодно) | 2746 (100%) |
| Неуспешных поверок (СИ непригодно) | 4 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 77753-20: Описание типа СИ | Скачать | 223.7 КБ | |
| 77753-20: Методика поверки МЦКЛ.0285.МП | Скачать | 4.8 MБ |
Описание типа
Назначение
Расходомеры-счетчики холодной и горячей воды ВСЭ М (далее - расходомеры-счетчики) предназначены для измерения объема различных электропроводящих жидкостей (в т.ч. сточных вод), движущихся в обоих направлениях - прямом и обратном (реверсном) и занимающих полностью измерительные сечения и передачи результатов измерений в системы дистанционного сбора и обработки информации.
Описание
Принцип действия расходомеров-счетчиков основан на законе электромагнитной индукции: при движении электропроводящей среды в магнитном поле индуцируется электродвижущая сила (далее - ЭДС), пропорциональная скорости движения среды.
Значение индуцируемой ЭДС воспринимается электродами и подается на электронный блок. В электронном блоке происходит преобразование сигнала ЭДС в числоимпульсные выходные сигналы, пропорционально количеству протекшей электропроводящей жидкости (м3), которые могут отображаться на ЖК индикаторе, а также восприниматься внешними устройствами и приборами.
Расходомер-счетчик состоит из первичного измерительного преобразователя и электронного блока, установленного как на преобразователе, так и отдельно.
Первичный измерительный преобразователь состоит из корпуса с магнитной системой, внутри которого расположена немагнитная труба с фланцевым или резьбовым соединением к трубопроводу. Внутренняя поверхность немагнитной трубы футерована изоляционным материалом.
Электроды расположены в среднем сечении трубы диаметрально противоположно друг другу и изолированы от трубы.
Электронный блок выполнен в металлическом корпусе с гермовводами. Внутри корпуса установлена электронная плата.
Электропитание электронного блока осуществляется от сети переменного тока напряжением 220 В, частотой 50 Гц при использовании сетевого блока питания.
Расходомеры-счетчики холодной и горячей воды ВСЭ М выпускаются в следующих исполнениях:

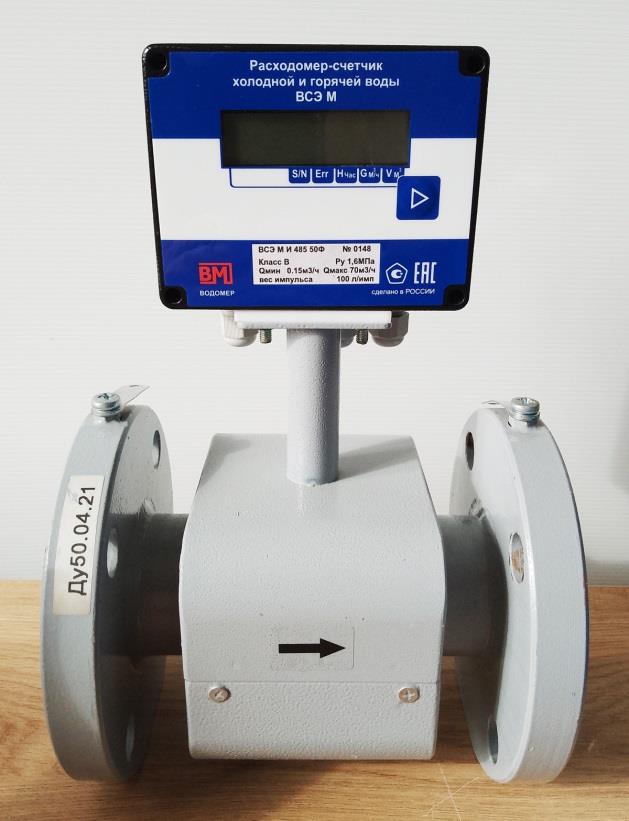

- ВСЭ М И- состоит из преобразователя и электронного блока, имеет ЖК индикатор и показывает объем в м3 и его долях, и мгновенный расход в м3/ч.
- ВСЭ М БИ- состоит из преобразователя и электронного блока, ЖК индикатор отсутствует. Для отображения состояния расходомера-счетчика, предусмотрены светодиодные индикаторы.
Заводской номер наносится на маркировочную табличку, которая расположена на лицевой панели электронного блока, методом фотолитографии или полиграфическим способом в цифровом формате.
ВСЭ М И

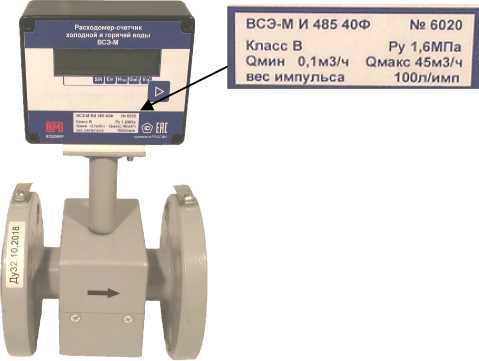

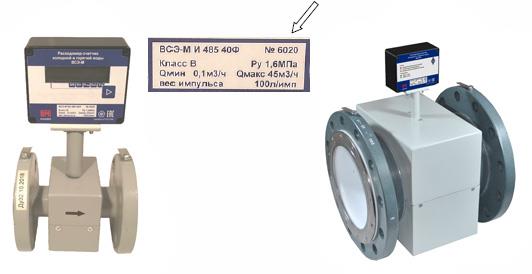

Рисунок 1 - Общий вид расходомера-счетчика и место нанесения заводского номера

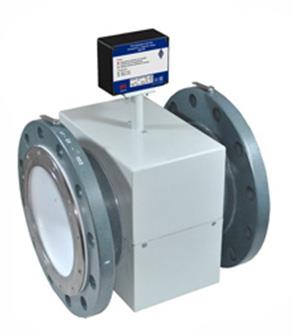

ВСЭ М БИ

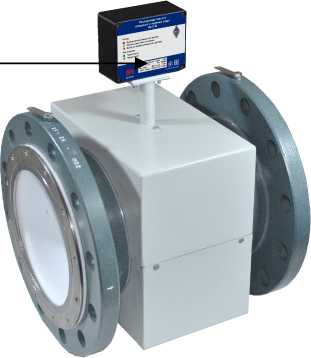

Рисунок 2 - Схема пломбировки от несанкционированного доступа
и место нанесения знака поверки
Программное обеспечение
Программное обеспечение состоит из ПО, встроенного в электронный блок счетчика расходомера ВСЭ М, и внешнего ПО для ПЭВМ.
Функции внутреннего ПО:
- измерения разности потенциалов на чувствительных элементах первичного преобразователя зависимой от скорости протекающей жидкости;
- преобразования значения в цифровой код;
- хранение полученных значений в энергонезависимой памяти;
- передача значений на ЖК дисплей или светодиодная индикация состояния;
- передача значений по цифровому интерфейсу RS485.
Функции внешнего ПО
- настройка электронного блока счетчика расходомера ВСЭ;
- отображение значений о текущем расходе, накопленном объеме, времени наработки, коды ошибок.
Защита встроенного и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения в соответствии с таблицей 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
VSE |
Сканер ВСЭ |
|
Номер версии (идентификационный номер) ПО |
10.xx |
2.xx |
|
где х принимает значения от 0 до 9 | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения для модификаций с номинальным условным диаметром DN | |||||||||
|
15 |
25 |
32 |
40 |
50 |
80 |
100 |
150 |
200 |
300 | |
|
Расходы воды, м3/ч | ||||||||||
|
Наименьший Qmin |
0,015 |
0,035 |
0,05 |
0,1 |
0,15 |
0,35 |
0,6 |
1,2 |
2,5 |
5,0 |
|
Переходный Qt1 |
0,03 |
0,09 |
0,15 |
0,2 |
0,3 |
0,9 |
1,4 |
3,2 |
5,7 |
12,7 |
|
Переходный Qt2 |
0,06 |
0,17 |
0,3 |
0,45 |
0,7 |
1,8 |
2,8 |
6,5 |
11,3 |
25,5 |
|
Наибольший Qmax |
6,5 |
18 |
30 |
45 |
70 |
180 |
285 |
635 |
1130 |
2550 |
|
Пределы допускаемой относительной погрешности измерения объема в диапазоне расходов, % Qmin < Q < Qt1 Qti< Q < Qt2 Qt2< Q < Qmax |
±5 ±2 ±1 | |||||||||
|
Температура измеряемой среды, °С: - холодная вода - горячая вода |
от +5 до +50 от +5 до +150 | |||||||||
|
Максимальное рабочее давление, МПа, не более |
1,6 | |||||||||
|
Цена импульса, л/имп |
1 |
10 |
10 |
100 |
100 |
100 |
100 |
1000 |
1000 |
1000 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения для модификаций с номинальным условным диаметром DN | |||||||||
|
15 |
25 |
32 |
40 |
50 |
80 |
100 |
150 |
200 |
300 | |
|
Максимальное значение ЖК индикатора (м3) |
999 999,99 |
9 999 999,9 |
99 999 999 | |||||||
|
Наименьшая цена де __ _ 3 ления, м |
0,01 |
0,1 |
1 | |||||||
|
Присоединение к трубопроводу |
Резьбовое/ Фланцевое |
Фланцевое по ГОСТ 33259-2015 | ||||||||
|
У словия эксплуатации: - температура окружающего воздуха - относительная влажность, %, не более |
от +5 до +50 80 | |||||||||
Продолжение таблицы 3
|
Наименование характеристики |
Значения для модификаций с номинальным условным диаметром DN | ||||||||||||||
|
15 |
25 |
32 |
40 |
50 |
80 |
100 |
150 |
200 |
300 | ||||||
|
Параметры выходных импульсов расходомера-счетчика при выходном каскаде типа «открытый коллектор»: - максимальное напряжение, В - максимальный ток, мА - скважность импульсов |
50 100 2 | ||||||||||||||
|
Частота импульсов, не более, Г ц |
30 | ||||||||||||||
|
Габаритные размеры, мм: | |||||||||||||||
|
- монтажная длина - высота - ширина |
135±3 |
155±3 |
160±3 |
200±4 |
205±4 |
240±5 |
250±5 |
320±7 |
360±7 |
450±8 | |||||
|
261 |
281 |
294 |
306 |
316 |
350 |
381 |
436 |
501 |
621 | ||||||
|
95 |
115 |
135 |
145 |
160 |
195 |
230 |
300 |
360 |
485 | ||||||
|
Масса, кг, не более |
7 |
8 |
10 |
11 |
12 |
17 |
24 |
50 |
70 |
125 | |||||
|
Степень защиты корпуса ГОСТ 142542015 |
IP65, IP67, IP68 | ||||||||||||||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку фотохимическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер - счетчик холодной и горячей воды |
ВСЭ М |
1 шт. |
|
Пластина заземления (установлены на ПП) |
- |
2 шт. |
|
Болты заземления (установлены на ПП) |
- |
2 шт. |
|
Блок питания |
- |
1 шт. |
|
Руководство по эксплуатации |
РЭ 26.51.63-007-06469904-2019 |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации РЭ 26.51.63-007-06469904-2019.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.63-007-06469904-2019 Расходомеры-счетчики холодной и горячей воды ВСЭ М. Технические условия.
