Вибропреобразователи АР2088
| Номер в ГРСИ РФ: | 77757-20 |
|---|---|
| Категория: | Вибропреобразователи |
| Производитель / заявитель: | ООО "ГлобалТест", г.Саров |
| 77757-20: Описание типа СИ | Скачать | 82.5 КБ |
Вибропреобразователи АР2088 (далее - датчик) предназначены для измерений ускорения в измерительных системах параметров сейсмического воздействия.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77757-20 |
| Наименование | Вибропреобразователи |
| Модель | АР2088 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 03.03.2025 |
Производитель / Заявитель
ООО "ГлобалТест", г.Саров
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 77757-20: Описание типа СИ | Скачать | 82.5 КБ |
Описание типа
Назначение
Вибропреобразователи АР2088 (далее - датчик) предназначены для измерений ускорения в измерительных системах параметров сейсмического воздействия.
Описание
Принцип действия датчика основан на генерации электрического сигнала, пропорционального воздействующему ускорению. Спектр сигнала используется для анализа механических колебаний в горных массивах, породах и конструкциях (тоннели, шахты, рудники, подземные хранилища и т.д.) при проведении научных исследований и в составе стационарных мониторинговых комплексов.
Конструктивно датчик состоит из цилиндрического корпуса и встроенного кабеля, оканчивающегося розеткой соединителя. Внутри корпуса расположены пьезоэлектрический чувствительный элемент и двухканальный предусилитель, позволяющий снизить выходной импеданс, повысить мощность выходного сигнала и обеспечить одновременное измерение механических колебаний в двух амплитудных диапазонах.
Дополнительный тестовый канал позволяет проводить оперативный контроль работоспособности датчика без демонтажа с объекта контроля.
Корпус датчика выполнен из алюминиевого сплава, основание - из нержавеющей стали. Корпус датчика (без соединителя) имеет степень защиты от внешних воздействий IP65. Крепление осуществляется при помощи резьбового хвостовика М14*2.

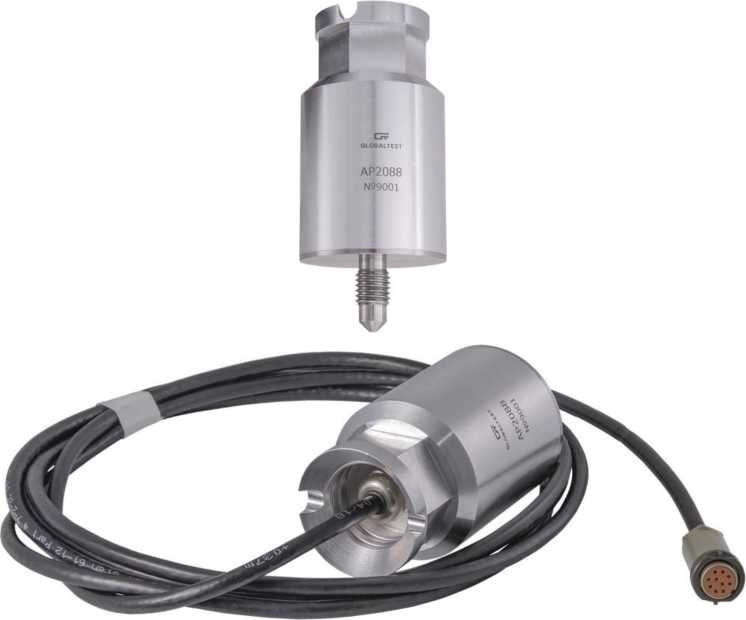

Внешний вид датчика приведен на рисунке 1.
Рисунок 1 - Внешний вид вибропреобразователя АР2088
Пломбирование вибропреобразователей АР2088 не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2: - для канала 1 не менее - для канала 2 не менее |
1,8 70 |
|
Рабочий диапазон частот измеряемого датчиком ускорения, Гц: - по уровню ±3 дБ - по уровню ±5 дБ |
от 500 до 6000 от 200 до 8000 |
|
Номинальное значение коэффициента преобразования на базовой частоте 1000 Гц, В/(м-с-2): - канал 1 - канал 2 |
1,0 0,025 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах |
±20 |
|
Нелинейность амплитудной характеристики, %, в пределах |
±6 |
|
Пределы допускаемой основной относительной погрешности при измерении ускорения на базовой частоте 1000 Гц, % |
±7 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Коэффициент влияния температуры окружающего воздуха на коэффициент преобразования в диапазоне от минус 40 до плюс 50 °С, %/°С |
±0,2 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 18 до 25 80 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Полярность выходного сигнала датчика |
положительная |
|
Максимальная амплитуда выходного напряжения, В, не менее |
2,2 |
|
Уровень СКЗ собственных шумов, приведённый ко входу, в полосе частот от 500 до 6000, м/с2, не более - канал 1 - канал 2 |
240-5 3,540-5 |
|
Напряжение питания от внешнего источника постоянного тока, В |
±(3,30±0,05) |
|
Постоянный ток питания, мА, не более |
±50 |
|
Максимальная амплитуда входного напряжения тестового канала в диапазоне частот от 1 до 15 кГц, В, не более |
3 |
|
Габаритные размеры датчика, мм, не более |
058x130 |
|
Масса датчика (длина кабеля до 3 м), кг, не более |
0,9 |
|
Рабочие условия эксплуатации датчика: - температура окружающего воздуха, °С - относительная влажность воздуха при 35 °С, % |
от -40 до +50 до 95 |
|
Гарантийный срок хранения с момента изготовления, месяцев |
42 |
|
Гарантийный срок эксплуатации с момента поставки заказчику, месяцев |
36 |
Знак утверждения типа
наносится на заглавный лист паспорта АБКЖ.433642.065ПС и руководства по эксплуатации АБКЖ.433642.065РЭ типографским способом в левом верхнем углу.
Комплектность
Таблица 3 - Комплектность датчика
|
Наименование |
Обозначение |
Количество, шт. |
|
Вибропреобразователь АР2088 |
АБКЖ.433642.065 |
1 |
|
Вибропреобразователь АР2088. Паспорт |
АБКЖ.433642.065ПС |
1 |
|
Вибропреобразователь АР2088. Руководство по эксплуатации |
АБКЖ.433642.065РЭ |
одно на партию |
|
Дополнительные принадлежности |
по требованию |
Поверка
осуществляется по документу ГОСТ Р 8.669-2009 «Государственная система обеспечения единства измерений. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Основные средства поверки: рабочий эталон 2-го разряда в соответствии с Приказом Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» (диапазон частот от 200 до 8000 Гц, погрешность воспроизведения на базовой частоте в пределах ±2 %).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
АБКЖ.433642.065ТУ Вибропреобразователь АР2088. Технические условия
