Твердомеры Виккерса ТВ Tochline
| Номер в ГРСИ РФ: | 77758-20 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | ООО "Завод испытательных приборов" (ЗИП), г.Иваново |
Твердомеры Виккерса ТВ Tochline (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77758-20 |
| Наименование | Твердомеры Виккерса |
| Модель | ТВ Tochline |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 03.03.2025 |
Производитель / Заявитель
ООО "Завод испытательных приборов" (ЗИП), г.Иваново
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 81 |
| Найдено поверителей | 16 |
| Успешных поверок (СИ пригодно) | 81 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 77758-20: Описание типа СИ | Скачать | 117.5 КБ | |
| 77758-20: Методика поверки ТВ Tochline - 01 МП | Скачать | 5.7 MБ |
Описание типа
Назначение
Твердомеры Виккерса ТВ Tochline (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Описание
Принцип действия твердомеров основан: на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка.
Конструктивно твердомеры состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры Виккерса ТВ Tochline выпускаются в следующих модификациях : ТВ 5214-5 Tochline; ТВ 5214-10 Tochline; ТВ 5214-30 Tochline; ТВ 5214-50 Tochline;
ТВ 5214-100 Tochline; ТВ 5214-5С Tochline; ТВ 5214-10С Tochline; ТВ 5214-30С Tochline;
ТВ 5214-50С Tochline; ТВ 5214-100С Tochline; ТВ 5214А-5 Tochline; ТВ 5214А-10 Tochline;
ТВ 5214А-30 Tochline; ТВ 5214А-50 Tochline; ТВ 5214А-100 Tochline; ТВ 5214А-5С Tochline;
ТВ 5214А-10С Tochline; ТВ 5214А-30С Tochline; ТВ 5214А-50С Tochline; ТВ 5214А-100С Tochline. Модификации твердомеров отличаются конструкцией, степенью автоматизации процесса измерений, диапазоном прикладываемых нагрузок, а также габаритными размерами и массой.
Общий вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1-6.
место расположения пломбы изготовителя
место нанесения знака утверждения типа

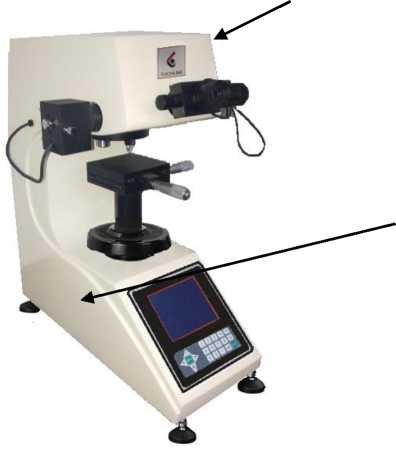

Рисунок 1 - Общий вид твердомеров
ТВ 5214-5 Tochline, ТВ 5214-10 Tochline, ТВ 5214-30 Tochline, ТВ 5214-50 Tochline, ТВ 5214-100 Tochline
Рисунок 2 - Общий вид твердомеров
ТВ 5214А-5 Tochline, ТВ 5214А-10 Tochline,
ТВ 5214А-30 Tochline, ТВ 5214А-50 Tochline,
ТВ 5214А-100 Tochline
место расположения

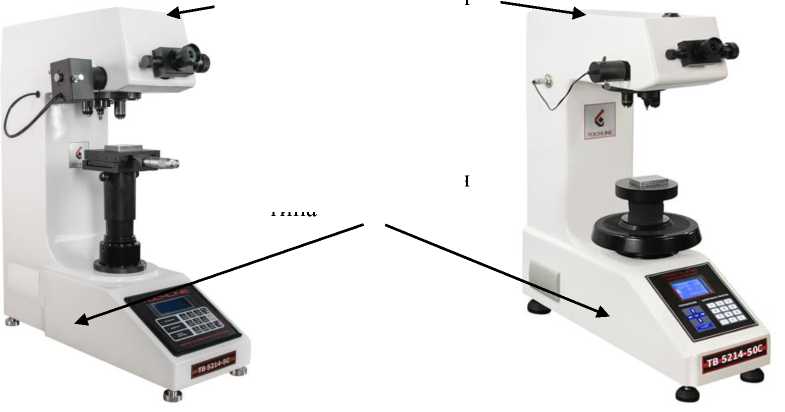

Рисунок 4 - Общий вид твердомеров
ТВ 5214-10С Tochline, ТВ 5214-30С Tochline,
ТВ 5214-50С Tochline, ТВ 5214-100С Tochline
Рисунок 3 - Общий вид твердомеров
ТВ 5214-5C Tochline
место расположения пломбы изготовителя
место нанесения знака утверждения типа

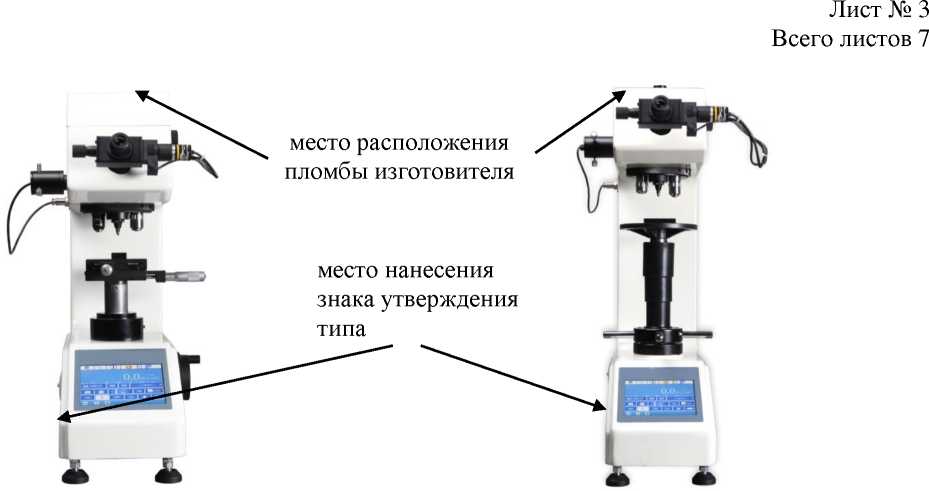

Рисунок 5 - Общий вид твердомеров
ТВ 5214А-5С Tochline
Рисунок 6 - Общий вид твердомеров
ТВ 5214А-10С Tochline, ТВ 5214А-30С Tochline,
ТВ 5214А-50С Tochline, ТВ 5214А-100С Tochline
Программное обеспечение
Программное обеспечение (ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Tochline ТВ |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1.00 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Испытательные нагрузки по шкалам Виккерса для различных модификаций твердомеров и пределы допустимого отклонения испытательных нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок
|
Модификации твердомеров |
Испытательные нагрузки, Н |
Пределы допустимого отклонения нагрузок, % |
|
ТВ 5214-5 |
2,942; 4,903; 9,807; 19,61; 49,03 |
±1,0 |
|
ТВ 5214-10 |
2,942; 4,903; 9,807; 49,03; 98,07 | |
|
ТВ 5214-30 |
9,807; 49,03; 98,07; 196,1; 294,2 | |
|
ТВ 5214-50 |
9,807; 49,03; 98,07; 196,1; 294,2; 490,3 | |
|
ТВ 5214-100 |
19,61; 49,03; 98,07; 196,1; 294,2; 490,3; 980,7 | |
|
ТВ 5214-5С |
1,961; 4,903; 9,807; 19,61; 49,03 | |
|
ТВ 5214-10С |
4,903; 9,807; 19,61; 49,03; 98,07 | |
|
ТВ 5214-30С |
4,903; 9,807; 49,03; 98,07; 196,1; 294,2 | |
|
ТВ 5214-50С |
9,807; 19,61; 49,03; 98,07; 196,1; 294,2; 490,3 | |
|
ТВ 5214-100С |
19,61 49,03; 98,07; 196,1; 294,2; 490,3; 980,7 | |
|
ТВ 5214 А-5 |
2,942; 4,903; 9,807; 19,61; 49,03 | |
|
ТВ 5214А-10 |
2,942; 4,903; 9,807; 49,03; 98,07 | |
|
ТВ 5214 А-30 |
9,807; 49,03; 98,07; 196,1; 294,2 | |
|
ТВ 5214А-50 |
9,807; 49,03; 98,07; 196,1; 294,2; 490,3 | |
|
ТВ 5214А-100 |
19,61; 49,03; 98,07; 196,1; 294,2; 490,3; 980,7 | |
|
ТВ 5214А-5С |
1,961; 4,903; 9,807; 19,61; 49,03 | |
|
ТВ 5214А-10С |
4,903; 9,807; 19,61; 49,03; 98,07 | |
|
ТВ 5214А-30С |
4,903; 9,807; 49,03; 98,07; 196,1; 294,2 | |
|
ТВ 5214А-50С |
9,807; 19,61; 49,03; 98,07; 196,1; 294,2; 490,3 | |
|
ТВ 5214А-100С |
19,61 49,03; 98,07; 196,1; 294,2; 490,3; 980,7 |
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3.
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
|
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
|
HV 0,2; HV 0,3 |
от 50 до 1000 включ. |
|
HV 0,5; HV 1; HV 2; HV 5; HV 10; HV 20; HV 30; HV 50; HV 100 |
от 50 до 1500 включ. |
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Виккерса приведены в таблице 4.
Таблица 4
|
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV | ||||||||
|
от 50 до 125 включ. |
св. 125 до 175 включ. |
св. 175 до 225 включ. |
св. 225 до 275 включ. |
св. 275 до 325 включ. |
св. 325 до 375 включ. |
св. 375 до 425 включ. |
св. 425 до 475 включ. |
св. 475 до 525 включ. | |
|
Пределы допускаемой абсолютной пог] |
решности твердомера, HV, (±) | ||||||||
|
HV0,2 |
4 |
8 |
12 |
18 |
24 |
30 |
36 |
43 |
50 |
|
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 |
|
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 |
|
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 |
|
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 |
|
HV5 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
|
HV10; HV20 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
|
HV30; HV50; HV100 |
3 |
5 |
6 |
6 |
6 |
7 |
8 |
9 |
10 |
Продолжение таблицы 4
|
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV | |||||||||
|
св. 525 до 575 включ. |
св. 575 до 625 включ. |
св. 625 до 675 включ. |
св. 675 до 725 включ. |
св. 725 до 775 включ. |
св. 775 до 825 включ. |
св. 825 до 875 включ. |
св. 875 до 925 включ. |
св. 925 до 1075 включ. |
св. 1075 до 1500 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомера, HV, |
± | |||||||||
|
HV0,2 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
108 |
110 |
- |
|
HV0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
110 |
- |
|
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 |
|
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
|
HV2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 |
|
HV5 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
40 |
52 |
|
HV10; HV20 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
30 |
39 |
|
HV30; HV50; HV100 |
11 |
12 |
13 |
14 |
15 |
16 |
19 |
18 |
20 |
26 |
Примечание - Метрологические характеристики действительны для 5 измерений
Таблица 5 - Основные технические характеристики твердомеров
|
Наименование характеристики |
Значение | ||
|
ТВ 5214-5; ТВ 5214-10 ТВ 5214-30 ТВ 5214-50 ТВ 5214-100 |
ТВ 52145С |
ТВ 5214-10С ТВ 5214-30С ТВ 5214-50С ТВ 5214-100С | |
|
Рабочие условия эксплуатации: -температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более |
от +15 до +35 80 | ||
|
Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 207 до 253 от 49,8 до 50,2 | ||
|
*Габаритные размеры, мм, не более: - длина - ширина - высота |
620 330 650 |
490 190 570 |
560 190 635 |
|
*Масса, кг, не более |
75 |
50 | |
Продолжение таблицы 5
|
Наименование характеристики |
Значение | ||
|
ТВ 5214 А-5 ТВ 5214А-10 ТВ 5214 А-30 ТВ 5214А-50 ТВ 5214А-100 |
ТВ 5214А-5С |
ТВ 5214А-10С ТВ 5214А-30С ТВ 5214А-50С ТВ 5214А-100С | |
|
Рабочие условия эксплуатации: -температура окружающего воздуха, °С |
от +15 до +35 | ||
|
- относительная влажность | |||
|
окружающего воздуха, %, не более |
80 | ||
|
Параметры электропитания: - напряжение переменного тока, В |
от 207 до 253 | ||
|
- частота переменного тока, Гц |
от 49,8 до 50,2 | ||
|
*Габаритные размеры, мм, не более: | |||
|
- длина |
600 |
490 |
560 |
|
- ширина |
220 |
190 |
190 |
|
- высота |
700 |
570 |
635 |
|
*Масса, кг, не более |
55 |
50 | |
Примечание:
- параметр отмеченный * - по согласованию с заказчиком габаритные размеры и масса могут быть изменены
Знак утверждения типа
наносится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.
Комплектность
Таблица 6 - Комплектность твердомеров
|
Наименование |
Обозначение |
Количество |
|
Твердомер Виккерса |
ТВ Tochline * |
1 шт. |
|
Сменные части |
- |
1 шт. |
|
Принадлежности |
- |
1 шт. |
|
Руководство по эксплуатации |
ТВ Tochline - 01 РЭ |
1 экз. |
|
Методика поверки |
ТВ Tochline - 01 МП |
1 экз. |
|
* В соответствии с заказом ТВ 5214-5 Tochline или ТВ 5214-10 Tochline, или ТВ 5214-30 Tochline; или ТВ 5214-50 Tochline, или ТВ 5214-100 Tochline, или ТВ 5214-5С Tochline, или ТВ 5214-10С Tochline, или ТВ 5214-30С Tochline, или ТВ 5214-50С Tochline, или ТВ 5214-100С Tochline, или ТВ 5214А-5 Tochline, или ТВ 5214А-10 Tochline, или ТВ 5214А-30 Tochline, или ТВ 5214А-50 Tochline, или ТВ 5214А-100 Tochline, или ТВ 5214А-5С Tochline, или ТВ 5214А-10С Tochline, или ТВ 5214А-30С Tochline, или ТВ 5214А-50С Tochline или ТВ 5214А-100С Tochline | ||
Поверка
осуществляется по документу ТВ Tochline - 01 МП «Твердомеры Виккерса ТВ Tochline.
Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 25.10.2019.
Основные средства поверки:
- рабочие эталоны микротвёрдости по шкалам Виккерса по ГОСТ 8.063-2012;
- рабочие эталоны твердости 2-го разряда по шкалам Виккерса по ГОСТ 8.063-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационной документации
Нормативные документы
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения
ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования
ГОСТ 2999-75 Металлы и сплавы. Метод измерения твердости по Виккерсу
ТУ 265162 - 167 - 69363963 - 19 «Твердомеры Виккерса ТВ Tochline. Технические условия»
