Концентратомеры ЭКРОС-5700
| Номер в ГРСИ РФ: | 77795-20 |
|---|---|
| Категория: | Концентратомеры |
| Производитель / заявитель: | ООО "ЭКРОСХИМ", г.С.-Петербург |
Концентратомеры ЭКРОС-5700 (далее - концентратомеры) предназначены для измерения содержания нефтепродуктов, жиров и неионогенных поверхностно-активных веществ (НПАВ) в экстракте из проб вод различного назначения, донных отложений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77795-20 |
| Наименование | Концентратомеры |
| Модель | ЭКРОС-5700 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 04.03.2025 |
Производитель / Заявитель
ООО "ЭКРОСХИМ", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 3 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 77795-20: Описание типа СИ | Скачать | 91.1 КБ | |
| 77795-20: Методика поверки МП 242-2329-2019 | Скачать | 5.7 MБ |
Описание типа
Назначение
Концентратомеры ЭКРОС-5700 (далее - концентратомеры) предназначены для измерения содержания нефтепродуктов, жиров и неионогенных поверхностно-активных веществ (НПАВ) в экстракте из проб вод различного назначения, донных отложений.
Описание
Принцип действия концентратомера - абсорбция инфракрасного излучения молекулами углеводородов нефти, жиров и НПАВ на длине волны 3,42 мкм (2930 см-1) в экстрактах.
В качестве экстрагента применяются четырёххлористый углерод (CCl4) или дихлорэтан (C2Cl6) или другие галогенированные углеводороды.
Конструктивно концентратомеры являются настольными лабораторными приборами, выполненными в едином корпусе, на передней панели которого расположены дисплей и кнопки управления. Внутри корпуса расположены оптический блок и кюветное отделение, в которое вставляется измерительная кювета. Измерительная кювета заполняется экстрактом, и производится измерение оптической плотности. Результат измерений в виде массовой концентрации рассчитывается автоматически по градуировочному графику, заложенному в памяти концентратомера, и отображается на дисплее. Для каждого типа определяемых веществ в памяти концентратомера хранится отдельный градуировочный график. На заводе-изготовителе концентратомер градуируется для определения нефтепродуктов в экстрагенте и (дополнительно) для определения жиров и НПАВ.
Общий вид концентратомера приведен на рисунке 1. Пломбирование концентратомеров не предусмотрено.

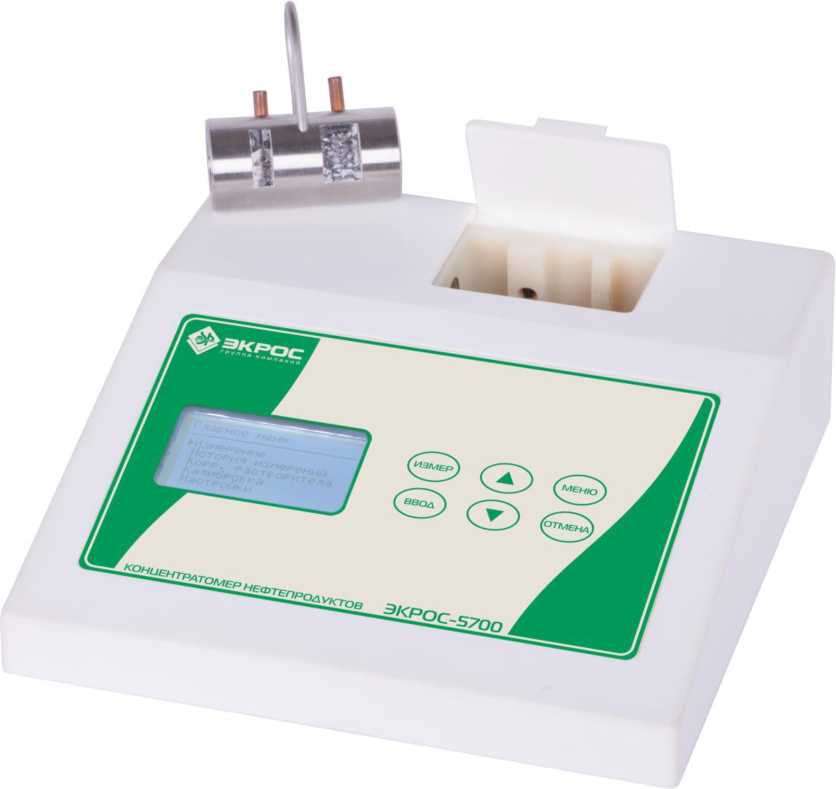

Рисунок 1 - Общий вид концентратомера ЭКРОС-5700
Программное обеспечение
Программное обеспечение (далее ПО) концентратомера предназначено для управления работой концентратомера и процессом измерений, хранения и обработки и отображения полученных данных, диагностики работы концентратомера. ПО является встроенным Влияние ПО учтено при нормировании метрологических характеристик. Уровень защиты ПО от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CHA |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1 |
|
Цифровой идентификатор ПО |
2E61E30C 1) |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC 32 |
|
1) Контрольная сумма указана для версии ПО 1.1. | |
Технические характеристики
Метрологические характеристики приведены в таблице 2, технические характеристики в таблице 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой концентрации нефтепродуктов, жиров, НПАВ в экстрактах, мг/дм3 |
от 0 до 150 |
|
Диапазон измерений массовой концентрации нефтепродуктов в экстрактах, мг/дм3 |
от 0 до 100 |
|
Диапазон измерений массовой концентрации жиров в экстрактах1), мг/дм3 |
от 0 до 100 |
|
Диапазон измерений массовой концентрации НПАВ в экстрактах1), мг/дм3 |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности концентратометра при измерений массовой концентрации нефтепродуктов, мг/дм3 |
±(0,5 + 0,04-K), где K - массовая концентрация нефтепродукта, мг/дм3 |
|
Пределы допускаемой абсолютной погрешности концентратометра при измерений массовой концентрации жиров, мг/дм3 |
±(0,5 + 0,04-K), где K - массовая концентрация жиров, мг/дм3 |
|
Пределы допускаемой абсолютной погрешности концентратометра при измерений массовой концентрации НПАВ, мг/дм3 |
±(1,0 + 0,04-K), где K - массовая концентрация НПАВ, мг/дм3 |
|
1) Диапазоны измерений концентратомеров определяются при заказе, указаны в паспорте и не могут быть изменены пользователем в процессе эксплуатации. Изменение диапазона измерений возможно только в сервисном центры фирмы-производителя. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение электропитания переменного тока, В |
от 207 до 253 |
|
Частота электропитания переменного тока, Гц |
50+1 |
|
Потребляемая мощность, Вт, не более |
9 |
|
Габаритные размеры (д х ш х в), мм, не более |
180x180x60 |
|
Масса, кг, не более |
1 |
|
Средний срок службы, лет |
10 |
|
Время средней наработки на отказ, ч |
10 000 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа |
от +10 до +5 80 от 84 до 107 |
|
Время непрерывной работы, ч, не менее |
12 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, на лицевую поверхность концентратомера методом компьютерной графики или другим методом (например, в виде наклейки).
Комплектность
Таблица 4 - Комплектность концентратомера
|
Наименование |
Обозначение |
Количество |
|
Концентратомер |
ЭКРОС-5700 |
1 |
|
Измерительная кювета |
- |
1 |
|
Кабель сетевой |
- |
1 |
|
Штатив для хроматографических колонок |
- |
1 |
|
Хроматографические колонки |
- |
6 |
|
Стандартный образец состава раствора нефтепродуктов (углеводородов)в четыреххлористом углероде |
ГСО 7248-96 |
1 |
|
Руководство по эксплуатации, паспорт |
БКРЕ.414315.002ПС |
1 |
|
Комплект ЗИП |
- |
1 |
|
Методика поверки |
МП 242-2329-2019 |
1 |
Поверка
осуществляется по документу МП 242-2329-2019 «ГСИ. Концентратомеры ЭКРОС-5700.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 07.10.2019 г.
Основные средства поверки:
- стандартный образец состава раствора нефтепродуктов (углеводородов) в четыреххлористом углероде ГСО 7248-96, состава смеси триглицеридов жирных кислот ГСО 9437-2009, состава неионогенных ПАВ (неонол АФ 9-12 в тетрахлорметане) ГСО 10067-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Минприроды России от 7 декабря 2012 г. № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
БКРЕ.414315.002ТУ Концентратомеры ЭКРОС-5700. Технические условия
