Системы I/A Series (Foxboro EVO™)

Назначение

Системы I/A Series (Foxboro EVOTM) представляют собой измерительновычислительные комплексы, предназначенные для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков в виде силы и напряжения постоянного тока, сопротивления постоянному току, сигналов от термопар и термопреобразователей сопротивления, частоты следования импульсов, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов на основе измерений параметров технологических процессов.

Описание

Системы I/A Series (Foxboro EVOTM) (далее - системы) являются проектно-компонуемыми, на их основе могут быть построены многоуровневые распределенные системы большего объема. Системы применяются в качестве вторичной части измерительных и управляющих систем, используемых для автоматизации технологических процессов в различных отраслях промышленности.

Системы включают:

- модули ввода/вывода серии FBM и Compact FBM;

- управляющие процессоры FCP270 и/или FCP280, обеспечивающие управление технологическим процессом и служащие в качестве коммуникационного интерфейса между модулями FBM и Compact FBM и сетью управления;

- терминальные панели (ТА), являющиеся модулями соединения с полевыми сигналами и обеспечивающие защиту модулей FBM и Compact FBM;

- вспомогательное оборудование (блоки питания, адаптеры, коммутаторы и др.); - операторские станции и сервера.

Для связи с компонентами, периферийными устройствами, датчиками системы имеют встроенную поддержку сетевых протоколов и технологий: Ethernet, HART, Foundation Fieldbus, MESH и др.

Модули ввода/вывода и управляющие процессоры крепятся на терминальные панели, которые, в свою очередь, монтируются, как правило, в шкафах на DIN-рейках.

Измерительные каналы систем могут содержать перечисленные ниже измерительные модули в любых технически целесообразных сочетаниях:

- модуль аналоговых входных сигналов 0 - 20 мА с гальванической изоляцией сигналов (FBM 201);

- компактный модуль аналоговых входных сигналов 0 - 20 мА с гальванической изоляцией сигналов (Compact FBM 201);

- модуль для сигналов напряжения низкого уровня (FBM 201b);

- модуль аналоговых входных сигналов 0 - 5 В (FBM 201с);

- модуль аналоговых входных сигналов 0 - 10 В (FBM 201d);

- модуль для сигналов термопар и напряжения низкого уровня (FBM 202);

- компактный модуль для сигналов термопар и напряжения низкого уровня (Compact FBM 202);

- компактный модуль для входных сигналов термометров сопротивления (Compact FBM 203);

- модуль для входных сигналов термометров сопротивления (FBM 203, FBM 203d, FBM 203b, FBM 203c)

- модуль аналоговых входов/выходов 0 - 20 мА (FBM 204);

- компактный модуль аналоговых входов/выходов 0 - 20 мА (Compact FBM 204);

- резервированный модуль аналоговых входов/выходов 0 - 20 мА с гальванической изоляцией сигналов (FBM 205);

- модуль импульсных входных сигналов (FBM 206);

- модуль импульсных входных сигналов, аналоговых выходных сигналов (FBM 206b);

- модуль аналоговых входов/выходов 0 - 20 мА (FBM 208, FBM 208b);

- модуль аналоговых входных сигналов с дифференциальной изоляцией 0 - 20 мА (FBM 211);

- компактный модуль аналоговых входных сигналов с дифференциальной изоляцией 0 - 20 мА (Compact FBM 211);

- модуль входных  сигналов  термопар и напряжения  низкого уровня с

дифференциальной изоляцией (FBM 212);

- модуль аналоговых входов 4 - 20 мА с гальванической изоляцией сигналов,

поддерживающий HART -протокол (FBM 214, FBM 214b);

- компактный модуль аналоговых входов 4 - 20 мА с гальванической изоляцией

сигналов, поддерживающий HART-протокол (Compact FBM 214b);

- компактный модуль аналоговых входов 0 - 20,5 мА, поддерживающий HART-

протокол (Compact FBM 214е);

- модуль аналоговых выходов 4 - 20 мА, поддерживающий HART-протокол (FBM 215);

- компактный модуль аналоговых выходов 4 - 20 мА, поддерживающий HART-протокол (Compact FBM 215);

- резервированный модуль аналогового входа 4 - 20 мА с гальванической изоляцией сигналов, поддерживающий HART-протокол (FBM 216, FBM 216b);

- резервированный компактный модуль аналогового входа 4  - 20 мА с

гальванической изоляцией сигналов, поддерживающий HART-протокол (Compact FBM 216b);

- резервированный модуль аналоговых выходов 4 - 20 мА, поддерживающий HART-протокол (FBM 218);

- резервированный компактный модуль аналоговых выходов 4 - 20 мА,

поддерживающий HART -протокол (Compact FBM 218);

- модуль аналоговых входов/выходов 0 - 10 В (FBM 227);

- резервированный модуль аналоговых выходов 0 - 20 мА (FBM 237);

- резервированный компактный модуль аналоговых выходов 0 - 20 мА (Compact FBM 237);

- модуль аналоговых входов/выходов 4 - 20 мА, поддерживающий HART-протокол (FBM 244);

- резервируемый модуль аналоговых входов/выходов 4 - 20 мА с гальванической изоляцией сигналов, поддерживающий HART -протокол (FBM 245);

- модуль универсальных входов/выходов 0 - 20 мА, 0-5/10 В с гальванической изоляцией сигналов и поддержкой HART-протокола (FBM 247);

- компактный модуль универсальных входов/выходов 0-20 мА, 0-5/10 В с гальванической изоляцией сигналов и поддержкой HART-протокола (Compact FBM 247);

- резервированный модуль универсальных входов/выходов 0 - 20 мА, 0-5/10 В с гальванической изоляцией сигналов и поддержкой HART-протокола (FBM 248);

- резервированный компактный модуль универсальных входов/выходов 0 - 20 мА, 0-5/10 В с гальванической изоляцией сигналов и поддержкой HART-протокола (Compact FBM 248).

На корпус модулей аналогового ввода/вывода наносится заводской номер, однозначно идентифицирующий каждый экземпляр модуля.

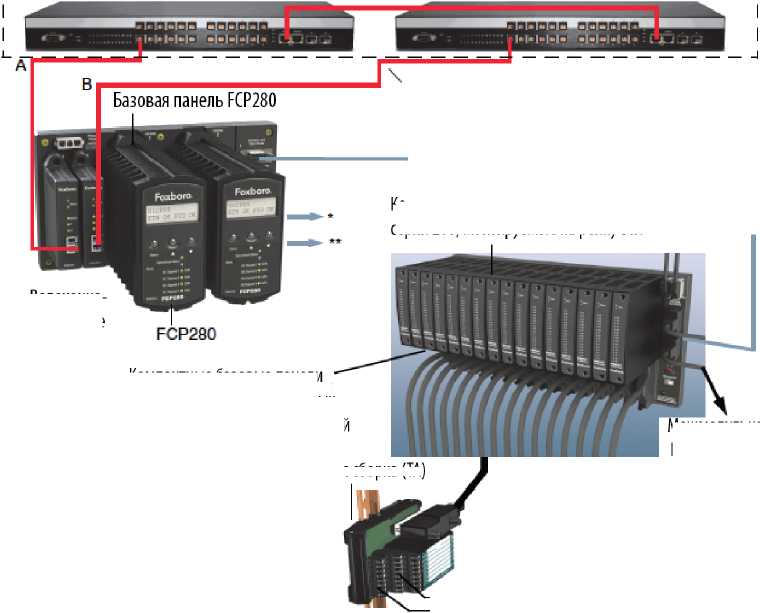

На рисунке 1 приведён общий вид системы.

Сеть управления MESH

Коммутатор Ethernet

Коммутатор Ethernet

Клеммная сборка (ТА) (Пример)

Компактные модули Fieldbus (FBM), серии 200, монтируемые на рейку DIN

Сеть управления 100 Мб/сек Ethernet (резервированная)

Межмодульная шина Fieldbus* "А"и "В"

*'К/От полевых датчиков/приводов

Волоконнооптические адаптеры

Рисунок 1 - Общий вид системы

Компактные базовые панели с 16 слотами (цепочка базовых панелей содержит до 32 модулей FBM серии 200)

Межмодульная шина Fieldbus (кследующей компактной или стандартной базовой панели. Если это последняя базовая панель, установите терминатор)

Пломбирование системы не предусмотрено. Нанесение знака поверки на системы не предусмотрено.

Программное обеспечение

Программное обеспечение систем можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер и/или загружаемое в контроллер FCP270/FCP280.

ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей систем в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «средний» - по Р 50.2.077-2014).

В качестве программной платформы построения системы I/A Series (Foxboro EVOTM) используется внешнее программное обеспечение, основанное на интегрированном продукте, состоящем из системного программного обеспечения Foxboro I/A Series, Foxboro Control Software, Foxboro Control Core Services (v8.x и выше) и программного обеспечения для конфигурирования и разработки Foxboro Control Software (v4.x и выше) на базе системной платформы ArchestrA System Platform (х - номер подверсии, номер версии может быть выше, смотри таблицу 1). Основой системы является репозиторий баз данных Galaxy, который хранит информацию обо всех элементах системы, управляет их изменениями, правами доступа и безопасностью. Репозиторий баз данных Galaxy располагается на выделенном сервере и обеспечивает периодическое резервирование базы данных. Кроме Galaxy репозитория в стандартный набор программного обеспечения (Foxboro Control Software) входят следующие компоненты:

- среда разработки, конфигурирования и отладки - Foxboro Control Software Configuration Tools;

- системное обслуживание и мониторинг работы всех элементов системы - I/A

Series (Foxboro EVOTM) System Manager;

- среда визуализации - Wonderware InTouch и/или Foxboro Foxview и

соответствующая среда разработки подсистемы визуализации;

- система аварийных сообщений - Alarm Management и/или I/A Series (Foxboro EVOTM) Alarm Managers;

- средство конфигурирования, мониторинга и документирования устройств HART, Foundation Fieldbus и Profibus - Foxboro Field Device Manager;

- система исторических данных - Wonderware Historian и/или I/A Series (Foxboro EVOTM) AIM*Historian;

- система анализа исторических данных - Wonderware Historian Client;

- Wonderware Information Server для предоставления пользователям информации в виде HTML-страниц (Web-сервер);

- терминальный сервер - Terminal Server для поддержки удаленных операторских терминалов;

- прямой доступ к хранилищу конфигураций Galaxy для выполнения скриптов и массовых изменений - Direct Access.

Внешнее программное обеспечение позволяет создавать новые базы данных, редактировать существующие конфигурации на месте эксплуатации объекта управления в режиме онлайн.

Интегрированная среда разработки Foxboro Control Software (ArchestrA IDE) является единым инженерным инструментарием для конфигурирования архитектуры системы, алгоритмов управления, привязки функциональных блоков к физическим сигналам и интерфейсу оператора и соответствует стандартам IEC 1131-3, S88: FBD (Functional Block Diagram), SFC (Sequential Flow Chart), Ladder Logic.

Таблица 1 - Идентификационные данные внешнего программного обеспечения

Технические характеристики

Метрологические     характеристики     измерительных     модулей     системы

I/A Series (Foxboro EVOTM) приведены в таблице 2.

Таблица 2 - Метрологические характеристики систем

Таблица 3 - Технические характеристики систем

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность систем

Сведения о методах измерений

приведены в разделе 3 «Установка оборудования» руководства по эксплуатации

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Техническая документация фирмы-изготовителя
