Анализаторы давления насыщенных паров SetaVap 80600

Номер в ГРСИ РФ: 77856-20
Производитель / заявитель: Фирма "Stanhope-Seta", Великобритания
Скачать
77856-20: Описание типа СИ Скачать 74.1 КБ
77856-20: Методика поверки МП 74-251-2019 Скачать 4 MБ
Нет данных о поставщике
Анализаторы давления насыщенных паров SetaVap 80600 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Анализаторы давления насыщенных паров SetaVap 80600 (далее - анализаторы) предназначены для автоматического измерения давления насыщенных паров нефтепродуктов, нефти и продуктов нефтехимии.

Информация по Госреестру

Основные данные
Номер по Госреестру 77856-20
Наименование Анализаторы давления насыщенных паров
Модель SetaVap 80600
Страна-производитель СОЕДИНЕННОЕ КОРОЛЕВСТВО
Срок свидетельства (Или заводской номер) 17.03.2025
Производитель / Заявитель

Фирма "Stanhope-Seta", Великобритания

СОЕДИНЕННОЕ КОРОЛЕВСТВО

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 26
Найдено поверителей 6
Успешных поверок (СИ пригодно) 26 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

77856-20: Описание типа СИ Скачать 74.1 КБ
77856-20: Методика поверки МП 74-251-2019 Скачать 4 MБ

Описание типа

Назначение

Анализаторы давления насыщенных паров SetaVap 80600 (далее - анализаторы) предназначены для автоматического измерения давления насыщенных паров нефтепродуктов, нефти и продуктов нефтехимии.

Описание

Принцип действия анализаторов основан на измерении давления насыщенных паров пробы относительно вакуума. Вакуум создается путем поднятия поршня после всасывания образца в термостатированную измерительную камеру при закрытом входном клапане. Образовавшееся давление в камере равно давлению насыщенных паров образца, находящихся в равновесии с жидкостью при температуре 37,8 °С и объемном соотношении пар-жидкость, которое задается в соответствии с требованиями выбранного стандартного метода. Давление измеряется встроенным в поршень интегрированным датчиком давления.

Конструктивно анализатор представляет собой полностью автоматизированный прибор и состоит из испытательной камеры с подвижным поршнем; элементов Пельтье, обеспечивающих контроль температуры, нагрев и охлаждение испытательной камеры по мере необходимости; пользовательского интерфейса обработки результатов измерений и доступа к сохраненным результатам измерений; жидкокристаллического сенсорного дисплея для вывода результатов измерений и управления анализатором.

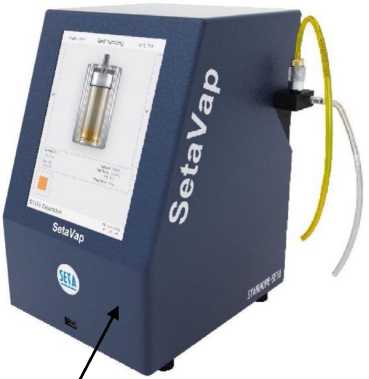

Общий вид анализаторов, обозначение места нанесения знака поверки представлены на рисунке 1.

Рисунок 1 - Общий вид анализаторов, обозначение места нанесения знака поверки

Пломбирование анализаторов не предусмотрено.

Программное обеспечение

Анализаторы оснащены встроенным программным обеспечением (далее - ПО). ПО используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО анализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

отсутствует

Номер версии (идентификационный номер) ПО

не ниже 1.0.1.7

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений давления насыщенных паров, кПа

от 8 до 120

Пределы допускаемой абсолютной погрешности измерений давления насыщенных паров, кПа:

- в поддиапазоне от 8 до 25 кПа включ.

Пределы допускаемой относительной погрешности измерений давления насыщенных паров, %:

- в поддиапазоне св. 25 до 120 кПа включ.

±2,5

±10

Диапазон показаний давления насыщенных паров, кПа

от 0 до 1000

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значения

Диапазон показаний температуры, °С

от +5 до +120 (внешнего охлаждения не требуется)

Соотношения пар : жидкость

от 0,02:1 до 20:1

Г абаритные размеры, мм, не более

- высота

- ширина

- длина

310

230

240

Масса, кг, не более

7,5

Интерфейс

2\USB, RS 232 - Ethernet

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

от 100 до 250 от 50 до 60

Потребляемая мощность, Вт, не более

300

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность (без конденсации), %, не более

от +10 до +30 80

Средний срок службы, лет, не менее

8

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор давления насыщенных паров

SetaVap 80600

1 шт.

Руководство по эксплуатации

РЭ

1 экз.

Методика поверки

МП 74-251-2019

1 экз.

Поверка

осуществляется по документу МП 74-251-2019 «ГСИ. Анализаторы давления насыщенных паров SetaVap 80600. Методика поверки», утвержденному ФГУП «УНИИМ» 05.12.2019 г.

Основные средства поверки:

- ГСО 8536-2004 стандартный образец абсолютного давления насыщенных паров нефтепродуктов (АДНП-10), интервал аттестованных значений давления насыщенных паров от 9 до 19 кПа, границы допускаемых значений относительной погрешности (Р=0,95) ±4 %;

- ГСО 8538-2004 стандартный образец абсолютного давления насыщенных паров нефтепродуктов (АДНП-30), интервал аттестованных значений давления насыщенных паров от 30 до 39 кПа, границы допускаемых значений относительной погрешности (Р=0,95) ±2,5 %;

- ГСО 8541-2004 стандартный образец абсолютного давления насыщенных паров нефтепродуктов (АДНП-100), интервал аттестованных значений давления насыщенных паров от 90 до 110 кПа, границы допускаемых значений относительной погрешности (Р=0,95) ±2,5 %;

- ГСО 9817-2011 стандартные образцы давления насыщенных паров нефтепродуктов (ДНП-ПА), интервал аттестованных значений давления насыщенных паров от 10 до 120 кПа, границы допускаемых значений относительной погрешности (P=0,95) ±(2,5-6) %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится на переднюю панель анализаторов, как показано на рисунке 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы изготовителя «Stanhope-Seta», Великобритания.
