Преобразователи первичные "Кварц ПП"
| Номер в ГРСИ РФ: | 77862-20 |
|---|---|
| Производитель / заявитель: | ЦНИИ РТК, г.С.-Петербург |
Преобразователи первичные «Кварц ПП» (далее - «Кварц ПП») предназначены для измерений давления и температуры рабочей среды (азот) в гермоотсеках изделий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77862-20 |
| Действует | по 17.03.2030 |
| Наименование | Преобразователи первичные |
| Модель | "Кварц ПП" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 667583a8-0bc4-2af2-0168-79fe36568f5f |
Производитель / Заявитель
Федеральное государственное автономное научное учреждение «Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики» (ЦНИИ РТК), г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 16 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
77862-20: Описание типа
2025-77862-20.pdf
|
Скачать | 99.7 КБ | |
|
77862-20: Методика поверки
2020-mp77862-20.pdf
|
Скачать | 5.1 MБ |
Описание типа
Назначение
Преобразователи первичные «Кварц ПП» (далее - «Кварц ПП») предназначены для измерений давления и температуры рабочей среды (азот) в гермоотсеках изделий.
Описание
Принцип действия «Кварц ПП» основан на пропорциональной зависимости частоты собственных колебаний чувствительных элементов от измеряемых значений давления и температуры.
Конструктивно «Кварц ПП» выполнены в виде блоков с размещёнными внутри этихблоков, на внутренней стороне крышки:
- кварцевым резонатором чувствительным к давлению;
- плата преобразователя кварцевого, с установленным на ней кварцевым резонаторомчувствительным к температуре;
- двумя генераторами импульсов, предназначенными для формирования выходных частотных сигналов;
- электрически перепрограммируемого постоянного запоминающего устройства EEPROM, предназначенного для хранения значений коэффициентов уравнений аппроксимирующих функций, полученных по результатам градуировки преобразователей и используемых в наземной вторичной аппаратуре для определения текущих значений температуры, абсолютного давления и приведенного (к температуре 20 °С) давления воздуха.
Общий вид «Кварц ПП» и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа, знака поверки и заводского номера представлены на рисунке 1.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на крышку корпуса «Кварц ПП» методом гравировки. Формат нанесения заводского номера цифровой.
Знак поверки наносится на боковую грань корпуса «Кварц ПП».

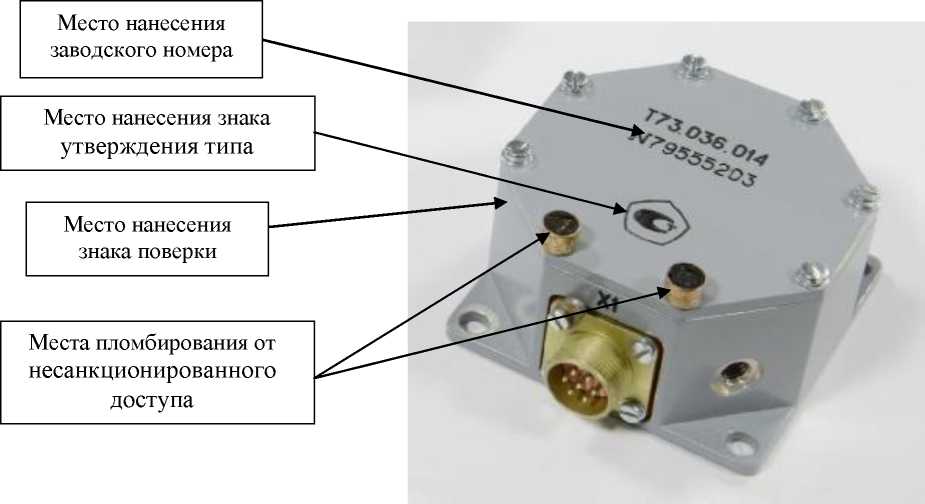

Рисунок 1 - Общий вид «Кварц ПП» и схема пломбировки от несанкционированного доступа,обозначение места нанесения знака утверждения типа, знака поверки и заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления, кПа (мм рт. ст.) |
от 88,0 до 137,5 (от 660 до 1030) |
|
Диапазон измерений температуры, °С |
от +5 до +35 |
|
Пределы допускаемой приведенной (к верхнему пределу (ВП) измерений) погрешности измерений абсолютного давления, % |
±0,033 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений температуры, % |
±0,55 |
|
Диапазон частот импульсов преобразователей (в режиме измерения давления) при давлении 760 мм рт.ст., кГц |
от 40 до 50 |
|
Диапазон частот импульсов преобразователей (в режиме измерения температуры) при температуре 20 °С, кГц |
от 32,650 до 32,850 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
5,0±0,1 |
|
Потребляемая мощность, Вт, не более |
0,05 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
54 |
|
- ширина |
64 |
|
- высота |
34 |
|
Масса, кг, не более |
0,17 |
|
Рабочие условия эксплуатации в гермоотсеках: | |
|
- температура рабочей среды (азот), °С |
от +5 до +35 |
|
- давление рабочей среды (азот), кПа |
от 88,0 до 137,5 |
Знак утверждения типа
наносится на передние части «Кварц ПП» любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы «Кварц ПП», и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность «Кварц ПП»
|
Наименование |
Обозначение |
Количество |
|
Преобразователь первичный «Кварц ПП» |
- |
1 шт. |
|
Руководство по эксплуатации |
Т73.036.014 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Паспорт |
Т73.036.014 ПС |
1 экз. |
|
Преобразователь первичный «Кварц ПП». Градуировочные коэффициенты |
- |
1 CD |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа Т73.036.014 РЭ
«Преобразователь первичный «Кварц ПП». Руководство по эксплуатации».
Нормативные документы
Т73.036.014 ТУ Преобразователь первичный «Кварц ПП». Технические условия.
