Регистраторы многоканальные технологические РМТ 79
Номер в ГРСИ РФ: | 77865-20 |
---|---|
Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Регистраторы многоканальные технологические РМТ 79 (далее по тексту - РМТ 79) предназначены для измерений, регистрации, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80), активное электрическое сопротивление постоянному току или частоту и количество импульсов, или в цифровой сигнал на базе интерфейса RS-485 с протоколом обмена MODBUS RTU, или интерфейса Ethernet с протоколом обмена MODBUS ТСР.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 77865-20 |
Наименование | Регистраторы многоканальные технологические |
Модель | РМТ 79 |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 17.03.2025 |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР", г.Москва
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 2 года - для индекса заказа А; 4 года - для индекса заказа В |
Зарегистрировано поверок | 1021 |
Найдено поверителей | 8 |
Успешных поверок (СИ пригодно) | 1017 (100%) |
Неуспешных поверок (СИ непригодно) | 4 (0%) |
Актуальность информации | 22.12.2024 |
Поверители
Скачать
77865-20: Описание типа СИ | Скачать | 167.2 КБ | |
77865-20: Методика поверки НКГЖ.411124.010МП | Скачать | 10 MБ |
Описание типа
Назначение
Регистраторы многоканальные технологические РМТ 79 (далее по тексту - РМТ 79) предназначены для измерений температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80), активное электрическое сопротивление постоянному току или частоту и количество импульсов, или в цифровой сигнал на базе интерфейса RS-485 с протоколом обмена MODBUS RTU, или интерфейса Ethernet с протоколом обмена MODBUS ТСР.
Описание
Принцип действия РМТ 79 основан на аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передаче их в микропроцессорный модуль, который обеспечивает управление всеми схемами РМТ 79 и осуществляет связь с персональным компьютером через цифровой интерфейс. На сенсорном экране РМТ 79 отображаются результаты измерений в цифровом и графическом видах, а также сведения о режиме работы РМТ 79. В зависимости от значения измеренного сигнала РМТ 79 осуществляют регулирование значения физической величины за счет управления различными исполнительными устройствами.
РМТ 79 являются микропроцессорными переконфигурируемыми (потребителем) приборами с индикацией текущих значений преобразуемых величин и предназначены для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации РМТ 79 производится как с сенсорного экрана, так и с помощью внешнего программного обеспечения (ПО).
РМТ 79 имеют модульную конструкцию, состоящую из базового блока с модулем питания и связи, индикатором и дополнительных модулей ввода/вывода. Базовый блок содержит:
- главный процессор;
- дисплей с сенсорной панелью;
- модуль питания;
- модуль интерфейсов и резервного питания;
- основные коммуникационные интерфейсы (USB Host - 3 канала, RS-485 - 2 канала и Ethernet);
- семь слотов для установки модулей ввода/вывода.
В качестве входных модулей используются:
- 4-канальный универсальный модуль аналогового входа со встроенными источниками питания постоянного напряжения 24 В;
- 6-канальный универсальный модуль аналогового входа;
- 12-канальный модуль дискретных входов, номинальное напряжение 24 В;
- 4-канальный модуль измерения частоты и количества импульсов.
В качестве выходных модулей используются:
- 8-канальный модуль реле 5 A/250 В (напряжение переменного тока) или 0,1 A/250 В (напряжение постоянного тока);
- 12-канальный модуль твердотельных реле 0,1 А/250 В (напряжение переменного тока) или 0,1 А/250 В (напряжение постоянного тока);
- 4-канальный модуль пассивного токового выхода.
РМТ 79 имеют исполнения: общепромышленное (РМТ 79), взрывобезопасное с видом взрывозащиты «искробезопасная электрическая цепь» (РМТ 79Ех), атомное (повышенной надежности) (РМТ 79А). РМТ 79 поставляются с индексами заказа А и В, отличающимися метрологическими характеристиками.

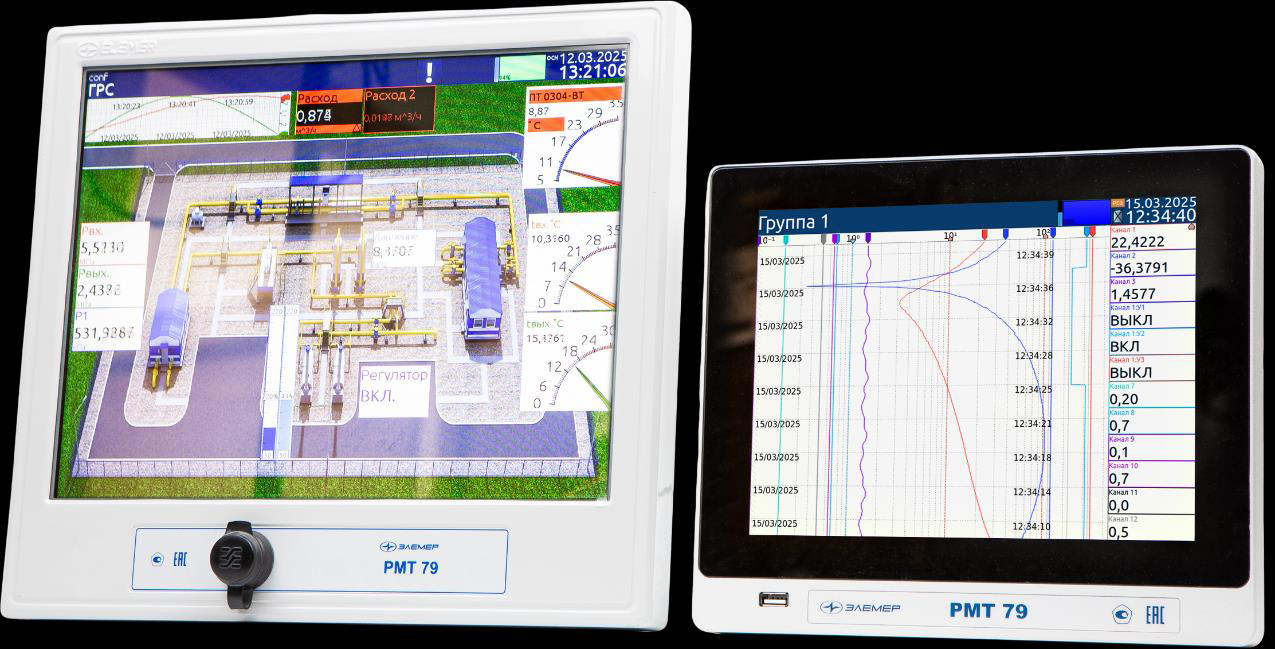

Фотография общего вида РМТ 79 и обозначение места нанесения знака поверки представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
место нанесения знака поверки

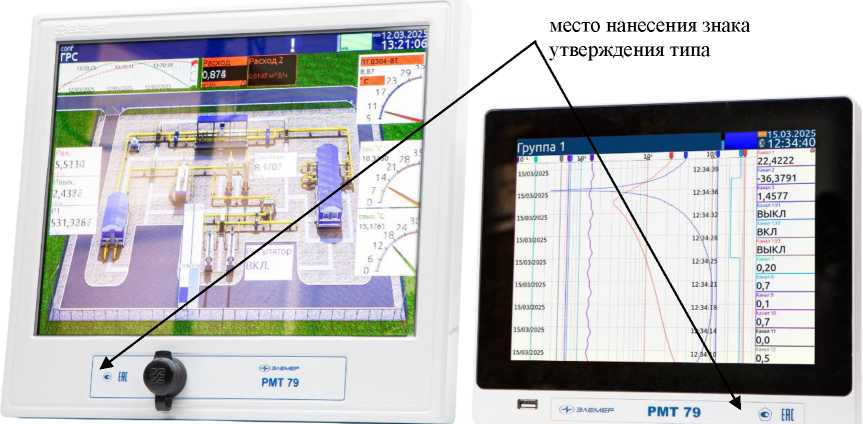

Рисунок 1 - Общий вид регистратора многоканального технологического РМТ 79 с
размерами экрана 10 и 15 дюймов и обозначение места нанесения знака поверки

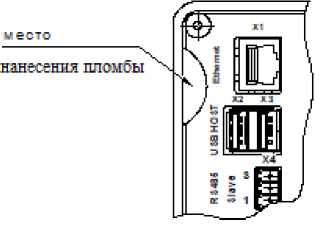

место
пломбирования
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
В РМТ 79 предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО).
Программное обеспечение, встроенное в микропроцессорный модуль РМТ 79, включает метрологически значимую часть, которая является фиксированной, незагружаемой и может быть изменена только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия РМТ 79 с компьютером используется внешнее ПО, которое не оказывает влияния на метрологические характеристики РМТ 79. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации РМТ 79. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии РМТ 79 и возникающих в процессе его работы ошибках и способах их устранения. Идентификационные данные внутреннего и внешнего ПО приведены в таблицах 1, 2.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
DataViewStudio 2.16 install.EXE |
Номер версии (идентификационный номер) ПО |
2.ХХ |
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ELEMER-RMT79 verl.l.O.O.hex |
Номер версии (идентификационный номер) ПО |
1.Х.Х.Х |
Цифровой идентификатор ПО |
- |
В идентификационных номерах внешнего и внутреннего программных обеспечений фиксированные цифры отвечают за метрологически значимую часть и являются неизменными.
Технические характеристики
Метрологические и технические характеристики РМТ 79 приведены в таблицах 3-6.
Таблица 3 - Метрологические характеристики РМТ 79 при измерении температуры, силы и напряжения постоянного тока, электрического сопротивления постоянному току, входных сигналов от потенциометрического датчика_________________________________________________
Преобразуемая величина или входной сигнал |
Диапазон |
Пределы допускаемой основной приведенной (к диапазону преобразования или измерений) погрешности у, %, для индекса заказа |
Тип НСХ входного сигнала | ||
преобразования |
измерений |
А |
В | ||
Температура2) |
от -50 до +200 ОС |
от 39,23 до 92,80 Ом3) от 39,35 до 92,60 Ом4) |
±0,1 |
±0,2 |
50М |
от 40,00 до 88,52 Ом |
50П | ||||
от 78,46 до 185,60 Ом3) от 78,70 до 185,20 Ом4) |
100М | ||||
от 80,00 до 177,04 Ом |
100П | ||||
от 80,31 до 175,86 Ом |
Pt100 | ||||
от 401,55 до 879,30 Ом |
Pt5001) | ||||
от 803,10 до 1758,60 Ом |
Pt10001) | ||||
от -200 до +600 ОС |
от 8,62 до 158,56 Ом |
±0,1 |
±0,2 |
50П | |
от 17,24 до 317,11 Ом |
100П | ||||
от 18,52 до 313,71 Ом |
Pt100 | ||||
от 92,60 до 1568,55 Ом |
Pt5001) | ||||
от 185,20 до 3137,10 Ом |
Pt10001) | ||||
от -60 до +180 °С |
от 69,45 до 223,21 Ом |
±0,1 |
±0,2 |
100Н | |
от 347,27 до 1116,03 Ом |
500Н1) | ||||
от 694,54 до 2232,06 Ом |
1000Н1) | ||||
от -50 до +1100 ОС |
от -2,431 до +63,792 мВ |
±0,15 |
±0,25 |
ТЖК(1) | |
от -200 до +1200 ос |
от -7,890 до +69,553 мВ |
±0,25 |
±0,35 | ||
от -50 до +600 ос |
от -3,005 до +49,108 мВ |
±0,15 |
±0,25 |
TXK(L) | |
от -200 до +800 ос |
от -9,488 до +66,466 мВ |
±0,25 |
±0,35 | ||
от -50 до +1300 ос |
от -1,889 до +52,410 мВ |
±0,15 |
±0,25 |
ТХА(К) | |
от -200 до +1370 ОС |
от -5,891 до +54,819 мВ |
±0,25 |
±0,35 | ||
от 0 до +1700 ос |
от 0,000 до 20,222 мВ |
±0,15 |
±0,25 |
Tnn(R) | |
от -50 до +1760 ос |
от -0,226 до 21,003 мВ |
±0,25 |
±0,35 | ||
от 0 до +1700 ос |
от 0,000 до 17,947 мВ |
±0,15 |
±0,25 |
ТПП(8) | |
от -50 до +1760 ос |
от -0,236 до 18,609 мВ |
±0,25 |
±0,35 | ||
от +300 до +1800 ос |
от 0,431 до 13,591 мВ |
±0,15 |
±0,25 |
ТПР(В) | |
от 0 до +2500 ос |
от 0,000 до 33,640 мВ |
±0,15 |
±0,25 |
ТВР(А-1) | |
от 0 до +1800 ос |
от 0,000 до 27,232 мВ |
±0,15 |
±0,25 |
ТВр(А-2) |
Продолжение таблицы 3
Преобразуемая величина или входной сигнал |
Диапазон |
Пределы допускаемой основной приведенной (к диапазону преобразования или измерений) погрешности y, %, для индекса заказа |
Тип НСХ входного сигнала | ||
преобразования |
измерений |
А |
В | ||
Температура2) |
от 0 до +1800 ОС |
от 0,000 до 26,773 мВ |
±0,15 |
±0,25 |
ТВР(А-З) |
от -200 до +1000 ОС |
от -8,825 до 76,373 мВ |
±0,15 |
±0,25 |
ТХКн(Е) | |
от -50 до +400 ос |
от -1,819 до 20,872 мВ |
±0,15 |
±0,25 |
ТМКн(Т) | |
от -200 до +400 ос |
от -5,603 до 20,872 мВ |
±0,25 |
±0,35 | ||
от -40 до +1300 ос |
от -1,023 до 47,513 мВ |
±0,15 |
±0,25 |
THH(N) | |
от -200 до +1300 ос |
от -3,990 до 47,513 мВ |
±0,25 |
±0,35 | ||
Сила постоянного тока |
в соответствии с диапазоном первичного преобразователя |
от 0 до 5 мА |
±0,1 |
±0,2 |
- |
от 4 до 20 мА |
±0,075 |
±0,15 |
- | ||
от 0 до 20 мА | |||||
Напряжение постоянного тока |
от 0 до 30 мВ |
±0,1 |
±0,2 |
- | |
от 0 до 50 мВ | |||||
от 0 до 100 мВ | |||||
от 0 до 500 мВ1) | |||||
от 0 до 10 В |
±0,15 |
±0,25 |
- | ||
Электрическое сопротивление постоянному току |
от 0 до 80 Ом |
±0,1 |
±0,2 |
- | |
от 0 до 150 Ом | |||||
от 0 до 300 Ом | |||||
от 0 до 1500 Ом1) | |||||
от 0 до 3000 Ом1) | |||||
Входной сигнал от потенциометрического датчика с номинальным сопротивлением от 0,9 до 10,5 кОм |
от 0 до 100 % |
от 0,09 до 1,05 В |
±0,15 |
±0,25 |
- |
Таблица 4 - Метрологические характеристики РМТ 79 при измерении частоты и количества импульсов
Измеряемая величина (входной сигнал) |
Диапазон измерений |
Пределы допускаемой основной относительной погрешности 6, %, для индекса заказа | |
А |
В | ||
Частота |
от 0,03 до 20000 Гц |
±0,1 |
±0,2 |
Количество импульсов |
от 1 до 7-1012 |
±0,01 |
±0,02 |
Таблица 5 - Метрологические характеристики РМТ 79
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, в долях от пределов допускаемой основной приведенной (к диапазону измерений) погрешности из таблицы 3 или пределов допускаемой основной относительной погрешности из таблицы 4 |
0,5 |
Пределы допускаемой дополнительной абсолютной погрешности РМТ 79 для конфигурации с преобразователями термоэлектрическими (ТП), вызванной изменением температуры их свободных концов, °С |
±1 |
Пределы допускаемой основной погрешности срабатывания сигнализации, в долях от пределов допускаемой основной приведенной (к диапазону измерений) погрешности из таблицы 3 или пределов допускаемой основной относительной погрешности из таблицы 4 |
1,0 |
Диапазоны унифицированного выходного токового сигнала (токового выхода), мА |
от 0 до 5 от 4 до 20 от 0 до 20 |
Пределы допускаемой дополнительной приведённой (к диапазону унифицированного выходного токового сигнала) погрешности по выходному сигналу силы постоянного тока, % |
±0,1 |
Таблица 6 - Основные технические характеристики РМТ 79
Наименование характеристики |
Значение | |
Параметры электрического питания: - от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц - от сети постоянного тока: - напряжение постоянного тока, В - от резервного источника питания, В: - от встроенных аккумуляторов (при наличии блока резервного аккумуляторного питания), В |
от 130 до 249 от 50 до 60 от 150 до 249 от 20 до 30 220 и 24 | |
Потребляемая мощность, В^А, не более |
30 | |
Габаритные размеры, мм, не более - размер экрана - высота - ширина - длина |
10 дюймов 229 266 177 |
15 дюймов 316 354 182 |
- монтажная глубина, мм |
153 | |
Масса, кг, не более |
4,5 | |
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
Продолжение таблицы 6
Наименование характеристики |
Значение |
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +30 °С, % - атмосферное давление, кПа |
от -10 до +50 от -20 до +50 95 от 84 до 106,7 |
Средняя наработка на отказ, ч, не менее - РМТ 79 - РМТ 79Ех, РМТ 79А |
80000 120000 |
Средний срок службы, лет, не менее - РМТ 79 - РМТ 79Ех, РМТ 79А |
10 15 |
Маркировка взрывозащиты |
[Ex ia Ga] IIC X |
Знак утверждения типа
наносится на переднюю панель РМТ 79 термотрансферным способом и на руководство по эксплуатации и паспорт типографским способом.
Комплектность
Таблица 7 - Комплектность РМТ 79
№ п/п |
Наименование |
Обозначение |
Кол-во |
1 |
Регистратор многоканальный технологический РМТ 791) |
НКГЖ.411124.010-ХХХ2) |
1 шт. |
2 |
Комплект монтажных частей |
НКГЖ.411911.060 |
1 компл. |
3 |
Комплект инструмента и принадлежностей |
НКГЖ.411914.061 |
1 компл. |
4 |
Комплект программного обеспечения |
НКГЖ.411919.012 |
1 компл. |
5 |
Руководство по эксплуатации |
НКГЖ.411124.010РЭ |
1 экз. |
6 |
Паспорт |
НКГЖ.411124.010-ХХХПС2) |
1 экз. |
7 |
Методика поверки |
НКГЖ.411124.010МП |
1 экз. |
8 |
Инструкция по техническому обслуживанию и ремонту |
НКГЖ.411124.010-ХХХИТР2) |
1 экз. |
9 |
План качества для РМТ 79А класса 2 и 3 по НП-001-15 |
- |
1 экз. |
1) Модификация и исполнение РМТ 79 в соответствии с заказом. 2) Обозначение в соответствии с исполнением. |
Поверка
осуществляется по документу НКГЖ.411124.010МП «Регистраторы многоканальные
технологические РМТ 79. Методика поверки», утвержденному ООО «ИЦРМ» 24.01.2020 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (регистрационный номер в Федеральном информационном фонде 56318-14);
- магазин сопротивлений Р4831 (регистрационный номер в Федеральном информационном фонде 38510-08);
- генератор сигналов специальной формы АКИП-3413/3 (регистрационный номер в Федеральном информационном фонде 55497-13);
- компаратор-калибратор универсальный КМ300 (регистрационный номер в Федеральном информационном фонде 54727-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
НКГЖ.411124.010ТУ Регистраторы многоканальные технологические РМТ 79.
Технические условия
